Каналізацыйная сістэма прызначана для адводу забруджанай вады і прадуктаў жыццядзейнасці чалавека за межы дома. Сцёкі скідаюцца па трубаправодзе альбо ва унутрыквартальных, а потым цэнтральную сістэмы водаадвода альбо перапрацоўваюцца ў сэптык. Акрамя трубаправода для арганізацыі водаадвода спатрэбіцца маса дадатковых элементаў.

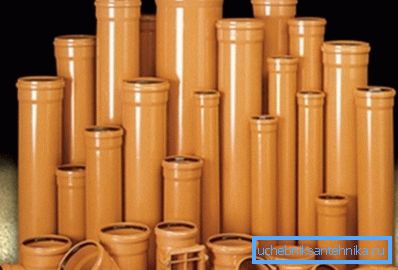

элементы каналізацыі

Што спатрэбіцца для арганізацыі ўнутранай каналізацыі

Унутраная каналізацыя збірае сцёкавыя вады з усяго дома і скідае іх у стояк.

Камплектуючыя для каналізацыі ўключаюць у сябе:

  • гидрозатворы, якія злучаюць сантэхнічныя прыборы з трубаправодам;
  • трубаправод, які скідае сцёкі з паверху ў калектар;
  • вентыляцыйная труба;
  • уласна, сам стояк;
  • каналізацыйны ляжак - гарызантальны ўчастак трубаправода, праз яго сцёкі трапляюць ад стояка далей.

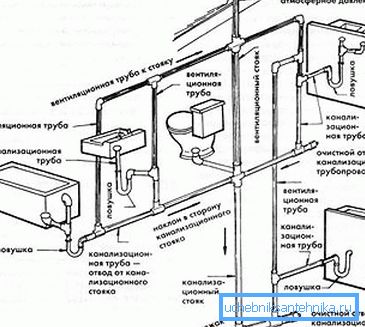

Схема ўнутранай каналізацыі

Пры пракладцы труб спатрэбяцца такія фасонныя элементы як рэвізія, траякі, калена, заглушкі і т. Д. Без іх немагчыма забяспечыць адвод сцёкаў па ўсіх правілах.

фасонныя элементы

Фасонныя часткі для каналізацыі інакш можна назваць злучальнымі часткамі, яны выпускаюцца ў такіх канфігурацыях:

  • муфта - кароткі адрэзак трубы з раструбамі з абодвух бакоў. Выкарыстоўваецца для злучэння 2-х частак трубаправода;

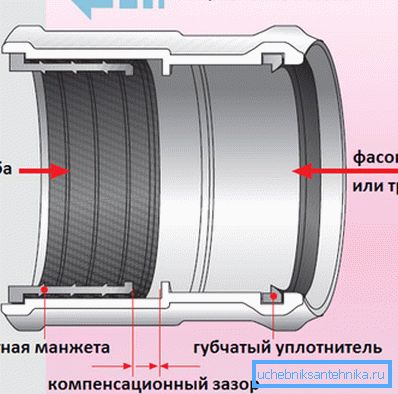

Схема злучэння труб з дапамогай муфты
  • перахаднік (Рэдукцыя) - выкарыстоўваецца для злучэння труб рознага дыяметра. Рэдукцыя можа быць сувосева, эксцэнтрыкавай;

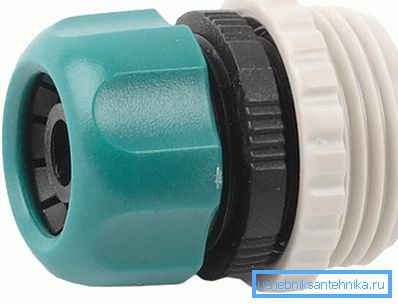

перахаднік
  • трайнік - гэты элемент незаменны ў сітуацыях, калі трэба стварыць галінку, якая адыходзіць ад асноўнай каналізацыі, напрыклад, пры разводцы па паверхах сваімі рукамі;

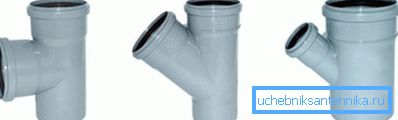

віды траякоў
  • рэвізія - той жа трайнік, толькі выхад зачынены заглушкай, а само адгалінаванне невялікае. Выкарыстоўваецца пры засмечаных каналізацыі для яе прачысткі;

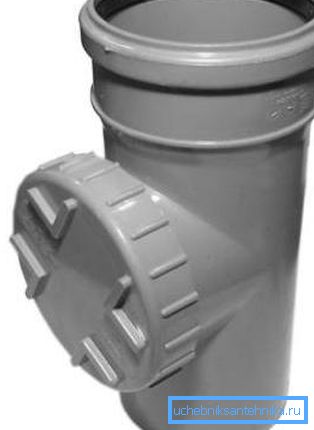

каналізацыйная рэвізія
  • крыжавіна - прызначэнне тое ж, што і ў траяка, але з яго дапамогай арганізоўваецца больш складаны вузел;

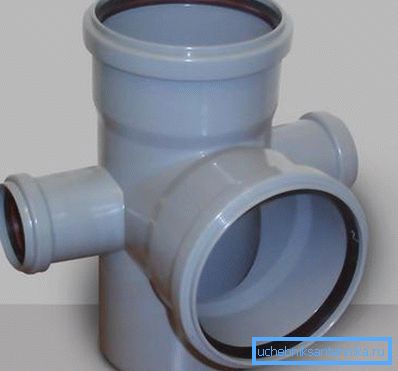

Крыжавіна для стварэння складанага вузла
  • калена (Адвод) - выкарыстоўваецца пры павароце трубаправода;
  • зваротны клапан - неабходны ў аварыйных сітуацыях, дзякуючы яму сцёкавыя вады не будуць сцякаць назад у выпадку няспраўнасці сістэмы водаадвода;

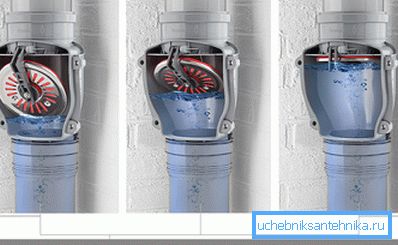

Схема працы зваротнага клапана
  • заглушка - пры рамонце выкарыстоўваецца для перакрыцця каналізацыі.

Фасонина для каналізацыі - жыццёва важны элемент пры пракладцы сістэмы. Без іх немагчыма выканаць ні разводку труб па паверсе, ні іх падлучэнне да стояку.

Асаблівасці падлучэння сантэхнічных прыбораў

Падключэнне любога сантэхнічнага прыбора павінна быць арганізавана так, каб непрыемныя пахі з каналізацыі не прасочваліся ў памяшканне. Найпростым спосабам лічыцца падключэнне праз гидрозатвор (ці сіфон).

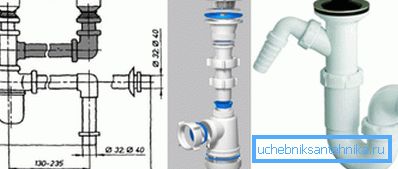

Сіфон для мыйкі

Сіфон выглядае як звычайная труба ў выглядзе літары S, дзякуючы вадзяной корку абарона ад пахаў гарантаваная. Калі ў хаце не плануецца рэгулярнае пражыванне, напрыклад, на дачы, то можна разгледзець іншыя спосабы абароны ад пахаў (сухі каналізацыйны сіфон).

рамонт каналізацыі

Пры рамонце вышэйпералічаных элементаў будзе недастаткова. У прыватнасці, пры замене ўчастка трубаправода спатрэбяцца каналізацыйныя патрубкі.

Нярэдкія сітуацыі, калі частка старой трубы прагніла або проста трэснула, у такім выпадку спатрэбіцца замена ня ўсёй сістэмы водаадвода, а толькі невялікага ўчастка. Для таго, каб новую трубу падлучыць да існуючай сістэме водаадвода і выкарыстоўваюцца патрубкі.

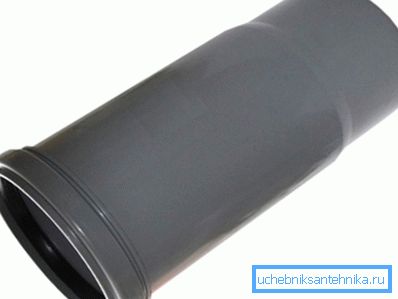

каналізацыйны патрубок

Вонкава каналізацыйны патрубок выглядае як невялікі адрэзак трубы, з аднаго боку яна гладкая, а з другога - раструб. Адпаведна, з аднаго боку злучэнне выконваецца раструбным спосабам, з другога - у стык, з дапамогай муфты.

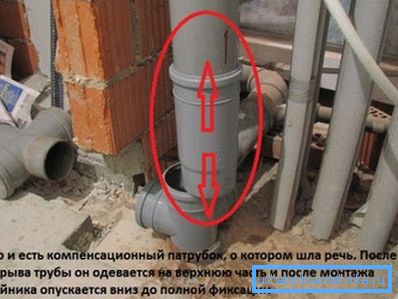

Правільная ўстаноўка каналізацыйнага патрубка

Часам пры рамонце старой чыгуннай каналізацыі даводзіцца сутыкоўваць пластыкавыя і чыгунныя трубы. Пры гэтым для дасягнення патрабаванай герметычнасці аднаго герметыка недастаткова. Перш у чыгунны раструб трэба будзе ўставіць гумовую абшэўку і ўжо ў яе - пластыкавую трубу.

Герметычнасць стыку сантэхнічных прыбораў і трубаправода

Ўшчыльніцельная абшэўка для каналізацыі выкарыстоўваецца для таго, каб знізіць верагоднасць працёкаў на ўчастку паміж сантэхнічным прыборам і трубаправодам. Вонкава абшэўка выглядае як гумовае кольца, якое апранаецца па-над стыку.

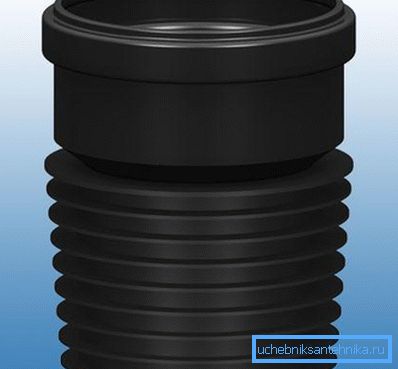

каналізацыйная абшэўка

Для дасягнення большай эластычнасці абшэўкі не ўтрымліваюць палімераў, для іх вытворчасці выкарыстоўваецца толькі натуральная гума. Праўда, у працэсе эксплуатацыі з-за гэтага прыходзіцца выкарыстоўваць змазку, каб гума ня патрэскалася.

Звярніце ўвагу! Гума з даданнем палімераў больш даўгавечная і трывалая, то ёсць працэс мантажу палягчаецца. Але яна не такая эластычная як натуральная гума і не заўсёды гарантуе шчыльнае прылеганія да трубы.

Калі плануецца выкарыстанне гумавай абшэўкі, то спатрэбіцца яшчэ і змазка для каналізацыйных труб. Калі канец трубы паспрабаваць уставіць у абшэўку без змазкі, то гуму можна лёгка пашкодзіць. Ды і пасля мантажу абшэўку трэба перыядычна змазваць.

Схема злучэння труб з дапамогай абшэўкі

Што тычыцца канкрэтнай змазкі, то варыянтаў шмат, некаторыя аддаюць перавагу выкарыстоўваць аўтамабільную змазку, якая выкарыстоўваецца для гумовых уставак у аўтамабільных дзвярах у зімовы час. Але і звычайная сантэхнічная змазка дазваляе захаваць гуму ў цэласці і захаванасці.

Элементы вонкавай каналізацыі

Акрамя саміх труб, рэвізій і каленяў, вонкавы ўчастак сістэмы адводу сцёкаў ўключае і некалькі спецыфічных элементаў. У выпадку аўтаномнай каналізацыі сцёкі трэба дзесьці захоўваць пакуль яны ачышчаюцца, таму спатрэбіцца збудаванне адстойніка, а лепш - сэптыка.

збудаванне адстойніка

Адстойнікі для каналізацыі ўяўляюць сабой звычайную яму у якой сцёкі адстойваюцца, буйныя часціцы абсоўваюцца на дно, пасля чаго асветленыя сцёкавыя вады пераходзяць на наступны этап ачысткі. Вонкава адстойнік выглядае як яма з умацаванымі сценкамі і дном (або спецыяльная ёмістасць).

Калі адстойнік будуецца самастойна, то інструкцыя выглядае так:

  • у зямлі рыецца яма (глыбіня прыкладна 2,5 м, перасек як мінімум 2,0х2,0);
  • на дно ямы адсыпаецца падушка з пласта жвіру, па-над якой ўладкоўваецца пяшчаны пласт;
  • пасля гэтага трэба герметызаваць дно і сценкі ямы. Можна збудаваць апалубку, размясціць у яме арматурны каркас і заліць сценкі і дно ямы бетоннай сумессю, дапускаецца умацаваць сцены цаглянай мурам;

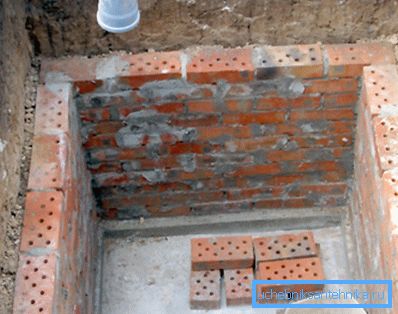

Сцены адстойніка выкладзена цэглай
  • калі бетон зацвярдзее, застанецца толькі забетанаваць перакрыцце і зладзіць вентыляцыю адстойніка.

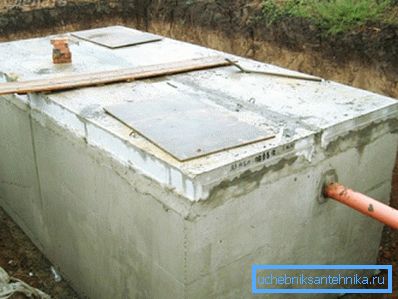

На фота - бетонны адстойнік

Можна пайсці і іншым шляхам, многія замест працаёмкага бетанавання для адстойнікаў выкарыстоўваюць пластыкавыя ёмістасці вялікага аб'ёму. Гэта могуць быць еврокубы, пластыкавыя бочкі, металічныя бочкі, у якіх раней захоўваліся ЛКМ. Кошт прылады адстойніка ў такім выпадку невысокая, але герметычнасць забяспечваецца.

Ёсць і бюджэтныя варыянты адстойнікаў. Са звычайных покрывак для грузавога аўтамабіля можна збудаваць адстойнік, прыдатны для нерэгулярна выкарыстоўванай каналізацыі.

Просты адстойнік з пакрышак

Асобна знаходзяцца ёмістасці для сэптыкаў. Вонкава такая ёмістасць выглядае як вялікая бочка з вентыляцыйнымі трубамі, а ўнутранае прастора падзелена на асобныя зоны: спачатку сцёкі адстойваюцца, потым праз сістэму пераліву вадкасць трапляе ў другую секцыю, дзе і адбываецца канчатковая ачыстка.

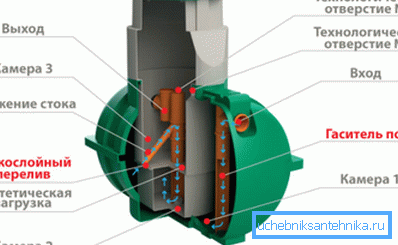

Схема працы сэптыка

Звярніце ўвагу! Калі ў бочцы раней захоўваліся ЛКМ, то выкарыстоўваць яе ў якасці адстойніка можна толькі пасля дбайнай ачысткі і абпалу. У адваротным выпадку ёсць рызыка забруджвання грунту хіміяй.

Фторопластовые трубы і бочкі для каналізацыі

Асобна варта згадаць фторопластовые бочкі на каналізацыю. Сам па сабе фтарапласт - цікавы матэрыял. Трубы і бочкі з яго можна эксплуатаваць ў дыяпазоне тэмператур ад -100? С да +250? С. Да таго ж фтарапласт адрозніваецца трываласцю і даўгавечнасцю.

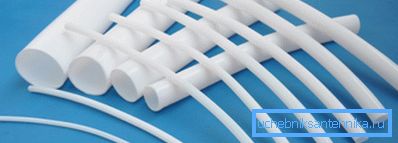

фторопластовые трубы

Звярніце ўвагу! Фтарапласт - інэртны матэрыял, ён не ўступае ў рэакцыю нават з вельмі агрэсіўнымі рэчывамі, па гэтым паказчыку ён нават пераўзыходзіць плаціну і золата. Таму выкарыстоўваць яго ў звычайнай каналізацыі не зусім апраўдана. Часцей за ўсё фторопластовые трубы і бочкі выкарыстоўваюцца ў хімічнай прамысловасці.

падвядзенне вынікаў

Водаадвод ўжо даўно стаў неад'емнай часткай камфортнага жыцця чалавека. Выкладзены матэрыял дапаможа вызначыцца з тым пералікам элементаў, якія спатрэбяцца пры мантажы сістэмы адводу сцёкаў і пазбегнуць затрымак пры выкананні работ. Дзякуючы гэтаму правільна арганізаваная каналізацыйная сістэма праслужыць не адно дзесяцігоддзе.

На відэа ў гэтым артыкуле паказаны некаторыя нюансы прылады ўнутранай каналізацыі.
