Якая схема зліўнога бачка ўнітаза: ўхіляем паломку

Калі ў вас дома або на працы зламаўся зліўны бачок унітаза, то амаль у 90% выпадкаў яго можна паправіць, прычым, часцей за ўсё для гэтага зусім не трэба быць слесарам або сантэхнікам завоблачнага разраду. Але для таго каб вырабляць якія-небудзь рамонтныя работы ў якім-небудзь прыладзе трэба, як мінімум, разабрацца ў тым, як яно функцыянуе і з чаго складаецца.

Мы хочам прапанаваць вашай увазе асноўныя тыпы бачкоў і коратка расказаць аб іх працы, а таксама прадэманстраваць відэа ў гэтым артыкуле.

Зборка зліўнога бачка ўнітаза - падлучэнне

Бачкі для змывання

Як гэта працуе

Заўвага. Сярод мноства мадэляў прынцып працы зліўнога бачка ўнітаза заўсёды застаецца аднолькавым - вада набіраецца ў ёмістасць да пэўнага ўзроўню і скідваюць з дапамогай механізму, які прыводзіцца ў дзеянне рычагом або штоком.

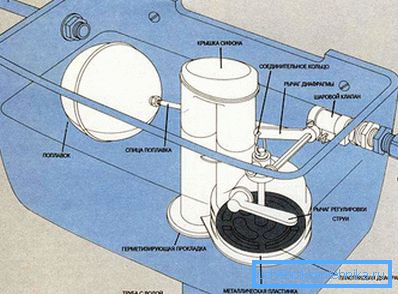

Прынцып дзеяння зліву
  • Нягледзячы на ​​тое, што бачкі для зліву могуць функцыянаваць з дапамогай механізмаў вельмі адрозніваюцца адзін ад аднаго па вонкавым выглядзе, тым не менш, яны служаць аднаму прызначэнні - змываючы бруду з унітаза. Акрамя таго, любы з гэтых агрэгатаў мантуецца толькі вышэй ўнітаза, гэта значыць, на яго талерчатай паліцы, на сцяне або ў нішы (можна збоку).
  • Зараз давайце разбярэмся, як працуе зліўны бачок унітаза з любой канструкцыяй і функцыяналам запорной арматуры. Перш за ўсё, да рэзервуара ад трубаправода ажыццяўляецца падача вады (збоку ці знізу), паток якой рэгулюецца (зачыняецца-адкрываецца) альбо запорным клапанам, альбо шаравым кранам.
  • Узровень вады ў ёмістасці кантралюецца пры дапамозе паплаўка, які тым ці іншым чынам звязаны рычагом з запорным клапанам - калі падымаецца ўзровень вады, разам з ім падымаецца і паплавок, захапляючы клапан. Такім чынам, адлегласць паміж прапускным адтулінай і заглушкай скарачаецца да поўнага закаркоўвання адтуліны.
  • Далей, інструкцыя прадугледжвае бакавы рычаг, альбо шток з кнопкай / клавішай або шарыкам для прымусовага адчынення адтуліны ў ніжняй частцы бачка - вада скідаецца ва ўнітаз. Клапан у ніжняй (выпускны) часткі ёмістасці таксама можа быць розным, але функцыя ў яго заўсёды аднолькавая, а ў закрытым становішчы яго ўтрымліваюць сілы гравітацыі.

Бачкі старога ўзору

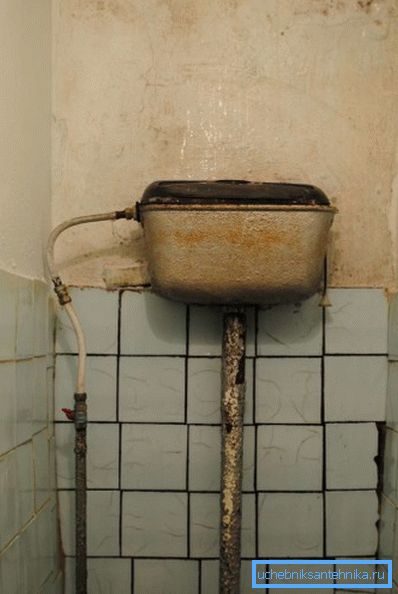

Чыгунны бачок для зліву

Для пачатку давайце разбярэмся, як адрозніць канструкцыі старога ўзору ад новых і для гэтага нават не трэба якіх-небудзь адмысловых ведаў, так як ёсць вельмі выразныя візуальныя і тэхнічныя прыкметы.

  1. Па-першае, у старых мадэляў рэзервуар зроблены з чыгуну або фаянса (верх вытанчанасці і дамагальны).
  2. Па-другое, сліў ў такіх ёмістасцяў ажыццяўляецца альбо бакавым рычагом, альбо цэнтральным штоком, але не націскам кнопкі, а ўзняццем гэтага штока з дапамогай шарыка на ім.

Як вы разумееце, у часы СССР ўтылітарныя памяшкання, да якіх адносілі і туалет, нікому нават і ў галаву не прыходзіла ўладкоўваць з выкарыстаннем сучаснага дызайну. Як следства, насельніцтва атрымлівала ад прамысловасці сантэхніку без якіх-небудзь вынаходстваў - гэта быў проста рэзервуар для вады і нічога больш.

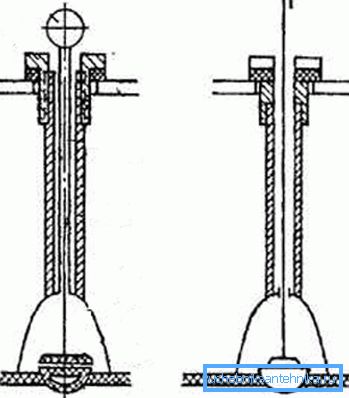

Зліўны механізм старога тыпу

Старыя агрэгаты маюць дастаткова простую канструкцыю, і скід вады тут ажыццяўляецца праз выпускны сіфон вялікага дыяметра, дзе стаіць пластыкавы або гумовы клапан і на першы погляд вы нават можаце зблытаць яго з вантузам. Шток ад гэтага клапана выводзіцца на бакавую ручку, якая выконвае функцыю рычага, гэта значыць, у гэтай ручкі маецца цэнтральная вертыкальная апора.

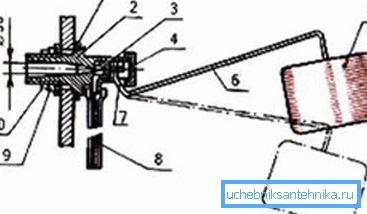

Які рэгулюе механізм: 1) пракладка; 2) корпус; 3) гумавая корак для ўшчыльнення; 4) заглушка; 5) полы паплавок; 6) металічны рычаг; 7) вось; 8) шланг з гумы; 9) металічная шайба; 10) гайка

Запорный клапан на падачы вады ў ёмістасць тут функцыянуе па агульным прынцыпе - калі падымаецца ўзровень вады, разам з ім падымаецца і паплавок, захапляючы клапан, а апошні, выраўноўваючы па вертыкалі з нахільнага становішча, перакрывае адтуліну водазабеспячэння.

Калі вада скідаецца з рэзервуара, паплавок апускаецца ўніз, адкрываючы клапан, і ўвесь працэс папаўнення паўтараецца наноў.

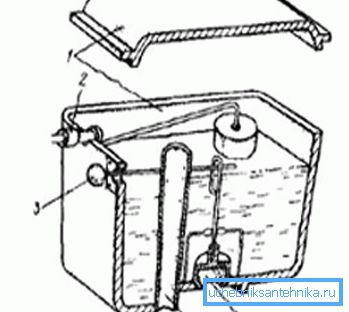

Прылада: 1) вечка і корпус; 2) запорный клапан ад паплаўка; 3) рычаг для зліву; 4) пераліў; 5) груша зліўной клапана

Нягледзячы на ​​тое, што такія бачкі для зліву досыць грувасткія, тым не менш, яны вельмі надзейныя і лёгка рамантуюцца, так як там можна замяніць любую дэталь ці нават зрабіць яе сваімі рукамі. Там няма модуляў, і адсутнічаюць вельмі дробныя дэталі і, як следства, вы можаце ўбачыць у некаторых кватэрах бачкі старога ўзору, якім ужо па 40-50 гадоў.

сучасныя мадэлі

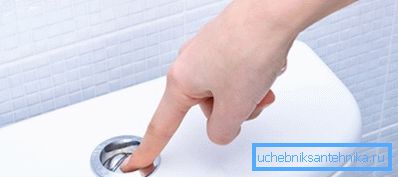

однокнопочный бачок

У сучасных зліўных бачках з аднаго (гл. Фота ўверсе) або двума кнопкамі (клавішамі) сам працэс водазабору і скідання адбываецца сапраўды так, як і ў старых мадэляў, толькі іх знешні выгляд значна прывабней, і яны цудоўна ўпісваюцца ў аздобленыя керамічнай пліткай санвузлы.

Больш за тое, яны нават глядзяцца, як частка адзінага цэлага ў прыбіральні або ваннай, а іх кошт, вядома, значна вышэй.

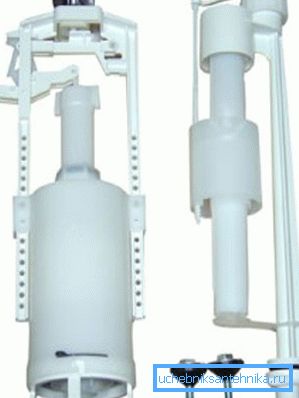

Зліўны механізм з кнопкай

Але змены адбыліся не толькі ў дызайне - цалкам новай стала запорная арматура і ў выпадку паломкі якога-небудзь вузла вам проста трэба будзе замяніць ўвесь модуль, гэта значыць, тут не падлягаюць замене асобныя часткі, напрыклад, паплавок, запорный клапан або шток / рычаг.

Блок забяспечваецца разьбой, гэта значыць, калі яго мацуюць у вертыкальным становішчы, ён атрымліваецца, як бы на расцяжцы - на вечку і на дне закручваюцца гаечныя прылады. Модуль запорного клапана на падачы вады мае асобную зборку, але асобна ён не прадаецца - уся запорная арматура для бачка унітаза прадаецца ў камплекце і каштуе яна нядорага, так як пластык абыходзіцца танней.

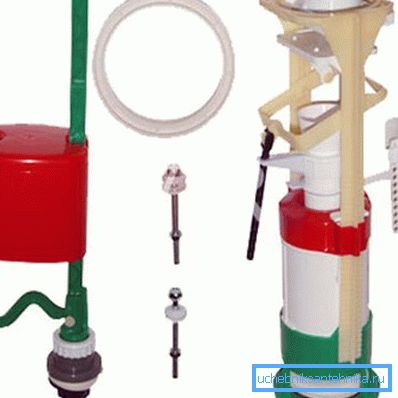

Зліўная арматура з двума клапанамі

Па сутнасці, такі ж прынцып працы і ў модуля з падвойным клапанам, толькі ў гэтым выпадку ёсць два рэжыму скіду вады - адзін поўны, а другі палавіністы, так, калі ў сярэднім аб'ём вялікага зліву складае 7-8 літраў, гэта будзе малы сліў мае 3 , 5-4 літра, але гэтыя паказчыкі рэгулююцца.

Так што калі не паступае вада ў зліўны бачок унітаза, то праблема, хутчэй за ўсё, у рэгуляванні або выхадзе з ладу запорного клапана. Але ў большасці выпадкаў значна прасцей проста замяніць модуль запорной арматуры для ўнітаза.

Заўвага. Для кафэ, бараў і рэстаранаў, як правіла, усталёўваюць бачкі з падвойным злівам, у якіх адсутнічае рэгуляванне. Для прыватнага выкарыстання такія мадэлі не вельмі зручныя і менавіта з-за адсутнасці рэгулявання.

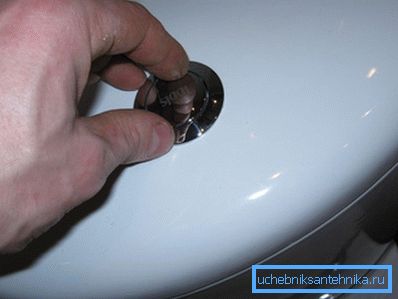

адкручваем кнопку

Але для замены такога модуля для большасці карыстальнікаў ўзнікае пытанне, а як разабраць зліўны бачок унітаза, калі там няма ніякіх нітаў, гаек і шруб? Усё гэта робіцца вельмі проста - вам проста трэба адкруціць кнопкі разам з гайкай (гэта маленькі блок модуля) супраць гадзіннікавай стрэлкі і вечка здымаецца.

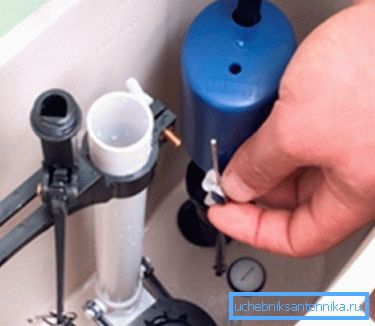

рэгуляванне паплаўка

Калі вас цікавіць, як наладзіць зліўны бачок унітаза, то вам трэба змяніць становішча паплаўка, гэта значыць, перасунуць яго на зубчатым штоке уверх ці ўніз. Чым ён будзе ніжэй, тым менш будзе ўзровень вады ў рэзервуары.

заключэнне

Калі зліўны бачок унітаза прапускае ваду ў сам ўнітаз, то праблема, хутчэй за ўсё ў пералівы і вам трэба апусціць паплавок ніжэй. Але калі вада сцякае па талерчатай паліцы або выходзіць з-пад крапежных нітаў, то вам давядзецца зняць бачок і ўсе мацавання (пракладкі) пасадзіць на сіліконавы герметык.
