Які ўхіл каналізацыйнай трубы павінен быць

Пры рамонце кватэры, будаўніцтве ўласнага дома ажыццяўляецца замена або пракладка новых інжынерных сістэм, уключаючы каналізацыю. Простая, на першы погляд, задача пры няправільным падыходзе можа перашкаджаць функцыянаванню сістэмы выдалення сцёкаў. Многія рамонтнікі і домаўладальнікі не ведаюць, які ўхіл каналізацыйнай трубы павінен быць у кватэры і прыватным доме, і мантуюць яе на аснове ўласнай інтуіцыі. У гэтым артыкуле мы распавядзем пра вугал нахілу каналізацыйнай трубы па па БНіП.

пазбягаем памылак

Вельмі важна ўсталяваць правільны ўхіл каналізацыйных труб, каб усе сцёкі і адходы самацёкам даходзілі да месца іх утылізацыі. Недастатковае падвышэнне ўзроўню ўваходу ў сістэму ў параўнанні з выхадам можа прывесці да затрымкі цвёрдых і цяжкіх складнікаў у трубе.

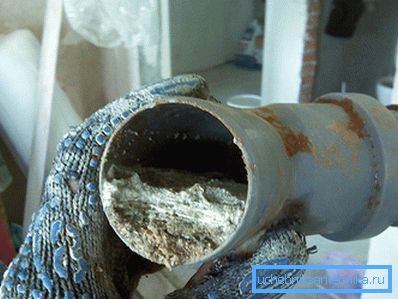

Запарушванню будуць спрыяць тлушчавыя адклады на сценках. Пры моцным нахіле труб вадкая фракцыя будзе сыходзіць занадта хутка, пакідаючы цяжкія часціцы на ніжняй частцы труб. У выніку паступовага назапашвання адбудзецца засор. Акрамя таго, хуткая плынь вадкасці будзе ствараць падвышаны ціск, што будзе прыводзіць да з'яўлення паветранай хвалі з выхадам непрыемнага паху. Ўчасткі каналізацыйнай сеткі рэкамендуецца рабіць прамалінейнымі, гэта важна, бо у месцах, дзе размешчаны куты, часта ўзнікаюць заторы.

Параметры і патрабаванні да водаадводнай сеткі ўнутры жылых памяшканняў і звонку адрозніваюцца. Яны рэгулююцца адпаведнымі нарматыўнымі актамі - будаўнічымі правіламі.

Простыя спосабы разліку кута

У наступных падпадзелах гэтага артыкула прыводзяцца ўсе неабходныя формулы і значэння для скрупулёзных разлікаў. Яны будуць неабходныя ў тых выпадках, калі плануецца будаўніцтва прамысловага ўчастка або такога, дзе потым будзе праведзена праверка адпаведнымі службамі для здачы ў эксплуатацыю. У хатніх умовах досыць запомніць некалькі простых правілаў. Для каналізацыйнай трубы дыяметрам 110 мм на кожны метр павінен быць ўхіл у 2 см, а для трубы ў 50 мм - 3 см на 1 м. Пра што кажуць гэтыя лічбы? Гэта значыць, што калі па цэнтральнай восі трубы правесці лінію і ад яе замяраць адлегласць да паверхні, то спачатку яно будзе на 2 ці 3 гл больш, чым у канцы.

Для таго каб ўлічыць гэтыя нюансы, існуе некалькі рашэнняў:

• На сцяне ці іншай вертыкальнай паверхні пры дапамозе будаўнічага ўзроўня крэсліцца прамая лінія даўжынёй у 1 м. Ад аднаго з краёў адрэзка адкладаецца ўверх 2 ці 3 см. Цяпер гэты пункт злучаецца з іншым канцом накрэсленай лініі. Новая лінія і будзе адпавядаць неабходнаму нахілу. Да яе прыстаўляецца ўзровень і робіцца пазнака ў тым месцы, да якога адхіліўся бутэлечку. Па нанесенай пазнацы можна будзе забяспечыць неабходны кут.

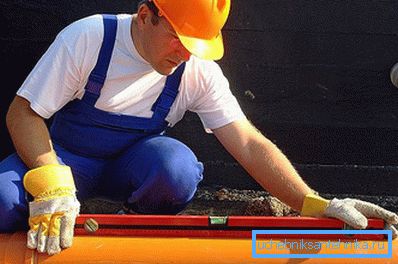

• Можна паступіць іншым спосабам. Для гэтага спатрэбіцца метровы ўзровень. Бярэм невялікі адрэзак дошкі і знізу мацуем яго да тарца інструмента пры дапамозе ізаленты або скотчу. Зрабіць гэта трэба так, каб брусок быў таўшчынёй 2 ці 3 см, усё залежыць ад якая ўкладваецца трубы. Далей ўзровень прыкладваецца да трубы. Частка без накладкі павінна прылягаць да баку трубы, якая павінна быць вышэй у плоскасці. Цяпер труба падымаецца да таго часу, пакуль бутэлечку не спыніцца сапраўды пасярэдзіне.
• Калі дазваляе даўжыня ўчастка пракладкі трубы, то можна скарыстацца метровым вадзянікам узроўнем. На двух колбах звычайна нанесеная шкала. Спачатку труба выстаўляецца так, каб значэння на пазнаках былі аднолькавымі, калі ўзровень супакоіўся, адзін канец трубы прыўздымаецца так, каб вада сышла на 2 ці 3 см. Калі даўжыня ўзроўню 50 см, то таўшчыня бруска памяншаецца напалову.
• Пры наяўнасці лазернага нівеліра, можна спраектаваць лінію і адхіліць яе на неабходнае значэнне. Арыентуючыся на яе можна забяспечыць неабходны ўхіл.
• У выпадку калі труба будзе утапливаться ў штробах, наносіцца лінія, як у выпадку з разметкай ўзроўню. Яна малюецца на неабходную даўжыню і па ёй робіцца выманне.

Звычайна досыць выставіць першы адрэзак даўжынёй у метр, усе астатнія мантуюцца ўпоравень з першым. Калі вы падбірае кут для трубы ў 2 м, тады і значэнне нахілу трэба павялічыць у два разы.

Нарматывы для ўнутранай каналізацыі

Пры праектаванні каналізацыі ўнутры жылых памяшканняў (дома) неабходна выконваць патрабаванні, устаноўленыя пунктам 8.3.2 Збору правілаў СП 30.13330.2012 «Унутраны вадаправод і каналізацыя будынкаў. Актуалізаваць рэдакцыя БНіП 2.04.01-85 * ».

Разлік безнапорных каналізацыйных трубаправодаў вядзецца з умоў мінімальнай хуткасці руху вадкасці 0,7 м / с і напаўнення трубаправода 0,3. Разлік павінен задавальняць умове:

дзе:

• Да = 0,5 - для трубаправодаў з выкарыстаннем труб з палімерных матэрыялаў;
• Да = 0,6 - для трубаправодаў з іншых матэрыялаў;
• V хуткасць руху вадкасці м / с;
• d- дыяметр трубаправода мм;
• h- напаўненне трубаправода (вышыня ўзроўню вадкасці ў трубе), мм;

Неабходна адзначыць, што дадзеным нарматыўным актам з 2013 года зменены ўмовы прыняцця ўхілу трубаправодаў, якія былі ўсталяваныя ў БНіП 2.04.01.85 *. Для таго каб даведацца, якім павінен быць ўхіл каналізацыйнай трубы ў кватэры, бо немагчыма выканаць разлік па хуткасці з-за недастатковай велічыні расходу сцёкавых вод, выконваюць разлік мінімальнага ўхілу трубаправода ў залежнасці ад дыяметра з суадносін 1 / D.

дзе: D - вонкавы дыяметр трубаправода ў мм.

правілы разліку

Для участкаў, у дачыненні да якіх вызначыць хуткасць руху сцёкаў не ўяўляецца магчымым, павінна выконвацца ўмова самацёку вадкіх сцёкаў па трубаправодах. Ўхіл ўнутранай каналізацыі разлічваецца ў залежнасці ад дыяметра трубаправода 1 / D.

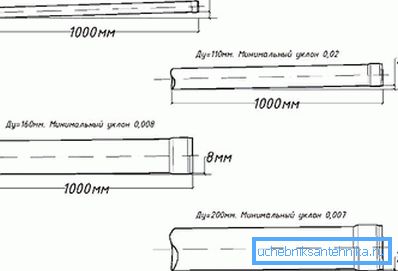

Трубы з дыяметрам 40-50 мм варта ўкладваць з мінімальным ухілам 0,02, а дыяметрам 85 і 110 мм - з ухілам 0,01.

Па раней дзеючым БНіП 2.04.01.85, значэння ўхілу былі ўсталяваныя для трубаправодаў дыяметрам 40-50 мм - 0,03, а для дыяметраў 85 і 110 - 0,02.

Разлічваецца для ўнутранай каналізацыі мінімальны ўхіл каналізацыйных труб па СП менш, а дазволены ўхіл трубаправодаў па БНіП.

Па новым СП не ўстаноўлены абмежаванні па максімальным ўхілу трубаправодаў, хоць у БНіП такое патрабаванне было прапісана. Ўхіл не павінен перавышаць значэння 0,15 (за выключэннем адгалінаванняў ад прыбораў даўжынёй да 1,5 м).

Адзінкі вымярэння ўхілу каналізацыйных труб паказваюцца ў мм. Велічыня ўхілу 0,02 азначае, што на ўчастку даўжынёй 1000 мм трубаправод апускаецца на 20 мм. Ведаючы гэтыя суадносіны, можна вылічыць мінімальная вертыкальнае зрушэнне для трубаправода любой даўжыні.

Спецыялісты не вымяраюць кут нахілу каналізацыйнай трубы ў градусах, хоць такое вымярэнне больш звыкла і зразумела для многіх. Вымярэнне зрушэння трубы ў вертыкальнай плоскасці дае больш дакладны вынік, чым вызначэнне кута ў градусах. Мінімальная памылка прывядзе да разбалансіроўкі ўсёй каналізацыйнай сістэмы, будуць заторы, коркі і спатрэбіцца пастаянная чыстка труб.

Нарматывы для знешняй каналізацыі

Ўхіл трубаправода для знешняй каналізацыі адрозніваецца ад мінімальнага ўхілу ўнутрыкватэрных сістэмы водаадвода. Патрабаванні да знешняга каналізацыі ўстаноўлены збор правілаў СП 32.13330.2012 «Каналізацыя. Вонкавыя сеткі і збудаванні. Актуалізаваць рэдакцыя БНіП 2.04.03-85 »

Для эфектыўнага функцыянавання каналізацыі таксама вызначаюць хуткасць руху сцёкавых вод ад ступені запаўнення труб. З умоў мінімальнай хуткасці руху сцёкаў вызначаны мінімальныя ўхілы каналізацыйнай сеткі. Норма ўхілу залежыць ад дыяметра трубы. Мінімальны ўхіл трубаправодаў для ўсіх сістэм каналізацыі варта прымаць для труб:

• дыяметрам 150 мм - 0,8 см на метр;
• дыяметрам 200 мм - 0,7 см на метр.

Умовы правядзення каналізацыі на зямельных участках могуць адрознівацца, таму для асобных участкаў сеткі дапускаецца прымаць ўхілы для труб дыяметрамі: 200 мм - 0,5 см на метр; 150 мм - 0,7 см на метр.

Валодаючы ўсёй інфармацыяй, вы зможаце якасна ажыццявіць мантаж. У далейшым гэта значна аблегчыць абслугоўванне ўсёй сістэмы.

відэа

У гэтым відэа прадастаўлена інфармацыя пра спосабы выстаўлення ўхілу каналізацыі пры яе мантажы ў штробах:

Гэта відэа пра тое, які ўхіл каналізацыйнай трубы павінен быць у прыватным доме і як яго можна выставіць з дапамогай смартфона:
