Клапан для ўнітаза: якія яго разнавіднасці найбольш

Усе бачкі для вады маюць такі складаны кампанент, як зліўны клапан для ўнітаза. На дадзены момант існуе некалькі разнавіднасцяў гэтага вузла. Варта ведаць пра іх усё, перад тым, як набываць прыбор альбо яго рамантаваць.

прызначэнне вузла

Прызначэнне прыстасаванні такое.

1. Яно адкрываецца і выпускае ваду пры апаражненні бачка.
2. Перашкаджае паступлення вады пасля напаўнення рэзервуара да патрэбнай ступені.
3. Запорный элемент забяспечвае пастаянны ўзровень вадкасці ў баку, калі назіраюцца перапады напору ў вадаправодзе. Калі ціск у сістэме падае альбо ўзрастае на 0.1 МПа, узровень вады не павінен мяняцца больш чым на 0.4 см.

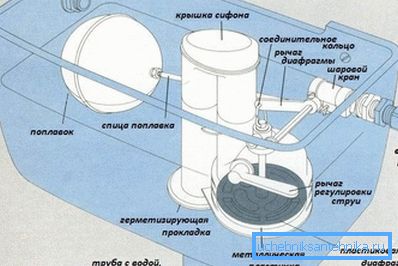

Агульны прынцып працы, які мае клапан бачка ўнітаза, такі.

1. Па меры змяншэння ўзроўню вадкасці ў рэзервуары ніжэй дапушчальнай велічыні, паплавок апускаецца ўсё ніжэй і тым самым задзейнічае рычаг.
2. Ціск на штурхач-стрыжань падае. З прычыны гэтага, вада пачынае цячы ў бак.
3. Адначасова паплавок пачынае ўсплываць наверх.
4. Па дасягненні пэўнага ўзроўню клапан перакрываецца рычагом, вада набірацца спыняе.

Разнастайнасць канструкцый поплавковых элементаў залежыць ад мноства тыпаў зліўных сістэм і бачкоў. Напрыклад, існуе зваротны клапан на ўнітаз і прамой аналаг. Прынцып іх працы вельмі адрозніваецца.

Тыпы запорной арматуры для бачка

Запорная фурнітура унітазаў можа вырабляцца з металу або пластыка.

матэрыял вырабу

Дарагія мадэлі зліўных механізмаў вырабляюцца з бронзы і латуні. Дадзеныя металічныя сплавы маюць добрую трываласць і калянасць, амаль не схільныя карозіі, устойлівыя да хімічных і механічных нагрузак.

Па канструкцыі яны могуць прадстаўляць сабой як найпростыя паасобныя вузлы (наліўны і спускной клапана), так і складаныя зборныя блокі.

Звярніце ўвагу! Рычажно-затамкавыя вузлы з сплаваў вырабляюцца толькі для мадэляў унітазаў класа «эліт». Для «бізнэс» катэгорыі металічныя запорно-зліўныя элементы робяцца асобнымі ад заліўной аналогу. Гэта істотна спрашчае сістэму, надае ёй ўніверсальнасць пры мантажы і дазваляе рамантаваць вузлы асобна.

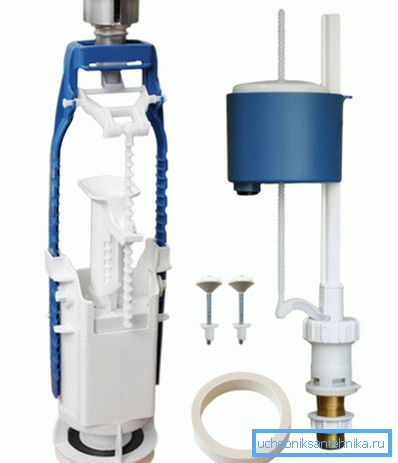

Часцей за ўсё клапан бачка ўнітаза вырабляецца з пластыка. Ад якаснасці сыравіны, а таксама дакладнасці вытворчасці элементаў залежыць выніковы кошт вузла. Іншымі словамі, тут прысутнічае прамая залежнасць - чым запорная арматура бака даражэй, тым яна будзе даўгавечней.

канфігурацыя прылад

Запорная фурнітура бачка мае толькі дзве канфігурацыі: сваімі рукамі можна ўсталяваць альбо паасобную, альбо зборную сістэму.

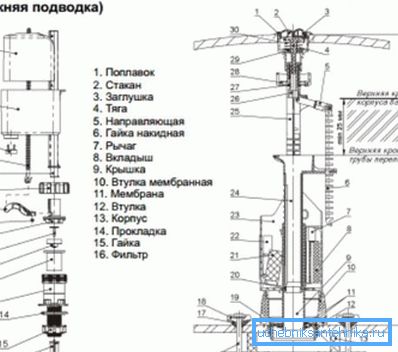

1. Раздзельны заліўной клапан для бачка ўнітаза і спускной аналаг мантуюцца па чарзе.
2. Ўзаемная сувязь такіх элементаў ажыццяўляецца толькі праз ваду.
3. Заліўной элемент з'яўляецца простым вузлом пэўнай формы, якія маюць паплавок.
4. Той з дапамогай кіруючай цягі, дзейнічае пры павышэнні ўзроўню вадкасці на засаўку, тая перакрывае ваду.
5. Асобны зліўны клапан бачка ўнітаза можа мець кнопку-клавішу, педалі, цягі і пр.
6. Дадзены элемент мае аб'ёмную гарлавіну. З ёй спалучаецца паветраны небудзь механічны клапан. Адрываецца ён з дапамогай цягавай сістэмы або праз прамое ўздзеянне (уздым, націск).

Звярніце ўвагу! Асноўная вартасць паасобных зліўных вузлоў - магчымасць замены альбо рамонту асобных іх элементаў. Гэтая акалічнасць істотна палягчае і патанняе працы.

1. Зборныя механізмы, у якіх наліўны і спускной элементы знаходзяцца ў адным корпусе і звязаныя паміж сабой прамой цягай, гарантуюць максімальную бяспеку і надзейнасць эксплуатацыі бачка.
2. Варта адзначыць, што такія сістэмы складаныя ў рамонце, акрамя гэтага - іх праблематычна наладзіць.
3. Аднак інструкцыя заўважае, што пры дакладнай рэгулёўцы падобны вузел будзе працаваць бездакорна.

Разнавіднасці клапанаў па канструкцыі

Усяго існуе тры канструктыўныя разнавіднасці запорной арматуры для бачкоў:

• клапаны «Кройдон»;
• аналагі мембранныя;
• поршневыя прылады.

Прылады тыпу «Кройдон»

Такія клапаны тэхналагічна састарэлі, яны сустракаюцца толькі на мадэлях сантэхнічных прыбораў мінулых гадоў.

1. Яны ўключаюць у сябе поршань з седлавінай, вось рычага і затамкавы корпус.
2. Падаецца вада і адсякаецца пры дапамозе поршня, які перамяшчаецца па вертыкалі.
3. Прыводзіць у дзеянне яго рычаг паплаўка.

Такая канструкцыя досыць хутка зношваецца. Таму, з цягам часу, клапан ва ўнітазе не перакрывае ваду, яна працякае і распырскваецца з бака ўнітаза.

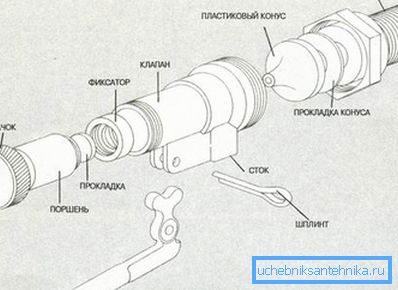

поршневыя аналагі

1. Впускной клапан ўнітаза поршневага тыпу валодае воссю ў выглядзе рычага.
2. Фіксуецца яна ў шплінт (раздвоенай).
3. Калі рычажок перамяшчаецца гарызантальна, ён падахвочвае да руху поршань.
4. Той перыядычна тычыцца седлавіны. Гэта рэгулюе паступленне вады ў назапашвальны рэзервуар.
5. Поршань валодае на сваім заканчэнні ушчыльненнем.
6. Калі ён спалучаецца з седлавінай, ўшчыльненне спыняе падачу вады.

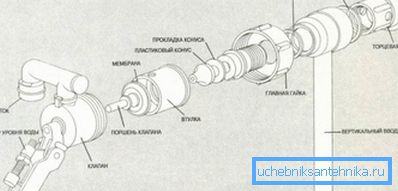

Сучасныя вузлы з мембранай

1. Такі клапан у бачок унітаза замест пракладкі абсталёўваецца мембранай.
2. Вырабляюць іх з гумы альбо сілікону.
3. У ходзе перамяшчэння поршня зрушваецца і мембрана.
4. Таму яна, у неабходны момант, спыняе паступленне вады ў бачок.

Падобныя клапана з'яўляюцца самымі сучаснымі. Імі абсталёўваюцца ўсе новыя мадэлі сантэхнічных прыбораў. Зыходзячы з гэтага, на мембранных прыладах варта спыніцца падрабязней.

Яны забяспечваюць найбольш хуткае напаўненне бачка вадой і яе перакрываць. Зыходзячы з якаснасці вузла і дакладнасці яго рэгулявання, працэс набору вадкасці і яе зліву можа быць бясшумны альбо вельмі гучны.

Звярніце ўвагу! Галоўны мінус мембраннага тыпу клапанаў - для эфектыўнай іх эксплуатацыі ў вадаправоднай сістэме не павінна быць значных перападаў ціску. Іх велічыня не павінна перавышаць 0.1 Мпа.

Акрамя гэтага, каб механізм функцыянаваў нармальна і максімальна доўга, важна каб вада ў сетцы была чыстай.

Як працуе мембранны клапан

Асноўныя фазы працы прылады прадстаўлены ніжэй.

першая фаза

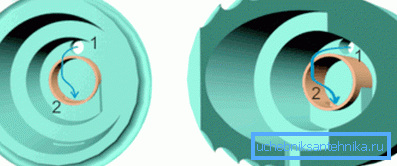

1. У першай фазе клапан адкрыты. Падчас яе вада паступае ў бачок. Мембрана, падпарадкоўваючыся кірунку плыні вадкасці, адсоўваецца. Такім чынам, вада без перашкод можа напаўняць рэзервуар.
2. Спачатку вадкасць цячэ толькі ў папярэднюю секцыю.
3. Каб яна трапіла непасрэдна ў бак, у дадзеным адсеку ёсць асаблівую адтуліну. Працэс падобны на той, які ідзе ў бачках, абсталяваных штоковыми клапанамі, аднак тут ёсць мембрана, нацягнутая на поршань.
4. У ёй ёсць прасвет, скрозь яго прапушчаны шток з пластыка. Ён таксама мае прасвет перасекам у 1 мм. Дзякуючы яму вада часткова цячэ ў наполнительную секцыю.
5. Калі паплавок знаходзіцца ў апушчаным стане, у поршні утвараецца маленькае адтуліну, якое мае дыяметр ўсяго толькі ў 0.5 міліметра. Праз яго невялікі аб'ём вадкасці перацякае ў бачок.
6. Дзякуючы падобнаму прынцыпе працы мембраннага клапана, ствараецца аднолькавае ціск у папярэдняй і наполнительной секцыі і ў частцы бачка за імі. У гэтым заключаецца прынцыповая розніца паміж такім механізмам і аналагам, якія маюць штоковый клапан.

другі этап

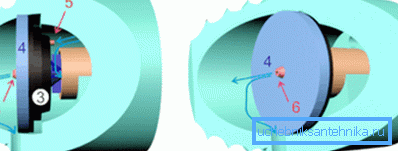

1. На дадзенай стадыі вада паступае ў назапашвальны рэзервуар, з гэтым адначасова ўсплывае наверх шаравыя паплавок.
2. У ходзе працэсу павялічваецца і ўзровень штока з гумовым ушчыльненнем.
3. Ўшчыльняльнік закаркоўвае адтуліну.
4. Пры наступным перасоўванні штока, поршань з мембранай прыціскаюцца да седлавіне. Тым самым, наполнительная секцыя герметызуецца.

Зыходзячы з таго, што вадзяны ціск у наполнительной часткі бачка звязана з ціскам ўсплываючае паплаўка, мембрана вельмі шчыльна прыціскаць да седлавіне. Так спыняецца паступленне вады ў назапашвальную ёмістасць.

трэцяя стадыя

1. Трэці этап - гэта зьліў вады пасля выкарыстання ўнітаза.
2. У той момант, калі вадкасць спускаецца з бака і выцякае ў чару ўнітаза, давячае ўздзеянне паплаўка на шток знікае.
3. Прарэз у поршні ў гэты час не перакрываецца штоком. Зыходзячы з гэтага, і ў наполнительной секцыі ціск рэзка памяншаецца.
4. Напор застаецца толькі ад вадаправода, он-то і дзейнічае на поршань з мембранай, перамяшчаючы іх у бок.
5. Дзякуючы гэтаму, зліўны механізм зноў пераходзіць у першую стадыю.

выснову

Канструкцыя зліўной сістэмы і ў тым ліку яе клапана мае вялікае значэнне для эфектыўнасці і надзейнасці працы ўнітаза. Выбіраючы сантэхнічны прыбор, не забудзьцеся пераканацца, што ён абсталяваны сучаснай яе мадэллю.

Відэа ў гэтым артыкуле змяшчае шмат дапаўняльнай інфармацыі.
