Ліўневая каналізацыя самому

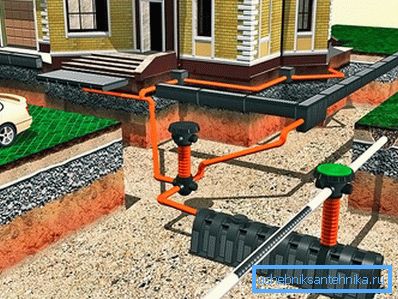

Сістэму ліўневага водаадвода ладзяць з мэтай захавання спрыяльных умоў пражывання і функцыянавання домаўладанняў. Яна забяспечвае інжынерную абарону тэрыторыі ад затаплення водамі паверхневага сцёку, а таксама з'яўляецца папераджальнай мерай ад падтаплення грунтавымі водамі. Сістэма ліўневай каналізацыі ўяўляе сабой сетку дождеприемников, латкоў, труб, калодзежаў, у якіх збіраецца і транспартуецца дажджавая і адталая вада. Мантаж ліўнёўкі абыходзіцца нятанна. Гэта працаёмкі працэс, але сабраная ліўневая каналізацыя сваімі рукамі дапаможа істотна зэканоміць выдаткі.

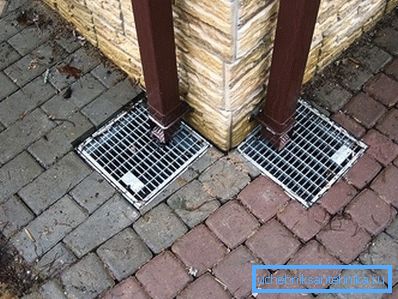

Тыпы павярхоўнага водаадвода

У цяперашні час ужываюцца два тыпу сістэмы ліўневай каналізацыі, якія дапаўняюць адзін аднаго:

• Лінейны водаадвод - ужываецца для збору адталых і дажджавых вод са значнай плошчы.
• Кропкавы водаадвод - ужываецца для лакальнага збору паверхневых вод.

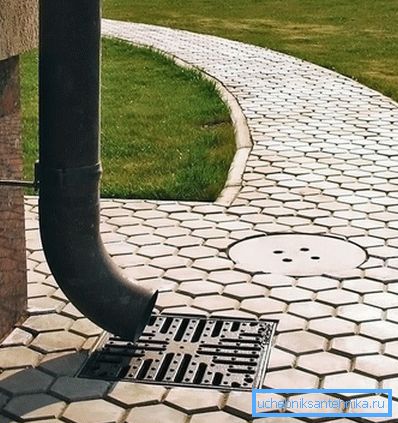

Латкі лінейнага водаадвода збіраюць і транспартуюць ваду з вялікіх паверхняў, кропкавыя - выконваюць функцыю лакальнага збору вады (у выпадку, калі вертыкальная планіроўка аб'екта не дазваляе адвесці ваду латкамі) альбо рэвізійнага студні. Таксама точеные водаадвод часта ўжываецца для збору дажджавых вод ад вадасцёкавых труб.

Сістэмы ліўневай каналізацыі вырабляюцца з пластмасы, бетону, полимербетона і фибробетона. Кожны тып латка разлічаны на пэўны клас нагрузкі. У прыватным будаўніцтве выкарыстоўваецца тры класа нагрузак:

1. А15 пешаходныя зоны, веладарожкі, двары.
2. В125 гаражы і паркоўкі для легкавых аўтамабіляў.
3. С250 тратуары, аўтасэрвісы.

Разлік і праектаванне

Перад тым, як зрабіць ліўнёўку, трэба вырабіць усе гідраўлічныя разлікі, пабудаваць планы і профілі. Гідраўлічны разлік сістэмы павярхоўнага водаадвода выконваецца на падставе патрабаванняў БНіП, з улікам геоклиматических і геаметрычных характарыстык плошчы вадазбору, па выніках якога падбіраецца неабходнае сячэнне водаадводнай латка, колькасць кропак скіду сцёку, а таксама дыяметр водаадводнай трубы.

Для таго, каб вырабіць гідраўлічныя разлікі, патрэбныя наступныя зыходныя дадзеныя:

• інтэнсіўнасць ападкаў у месцы мантажу ліўнёўкі;
• тып паверхні (газон, брук і г.д) і яго плошча;
• ўхіл мясцовасці;
• плошчу даху дома і гаспадарчых збудаванняў.

Маючы гэтыя дадзеныя, можна вырабіць вылічэнне колькасці вады, якую трэба адвесці, па спрошчанай формуле:

Q = q₂₀* F * Z, - дзе

• q₂₀ - інтэнсіўнасць дажджу, л / с на 1 га, працягласцю 20 мін, прымаецца згодна з БНіП;
• F - плошча, з якой збіраюцца паверхневыя воды, га;
• Z - сярэдняе значэнне каэфіцыента пакрыцця.

Для прыватнага будаўніцтва досыць апераваць некалькімі значэннямі Z:

• газоны, грунтавыя пакрыцця - 0,35;
• шчэбеневую пакрыццё без звязальнага матэрыялу - 0,4;
• бетоннае пакрыццё - 0,85;
• асфальтабетоннае пакрыццё - 0,95;
• дах дома - 1.

Колькасць вады разлічваецца для кожнага ўчастка, які абслугоўваецца адным дождеприемником, асобна. Прапускная здольнасць водоотводящих латкоў залежыць ад кута нахілу, тыпу і памеру латка - гэтыя дадзеныя прадастаўляюцца вытворцам.

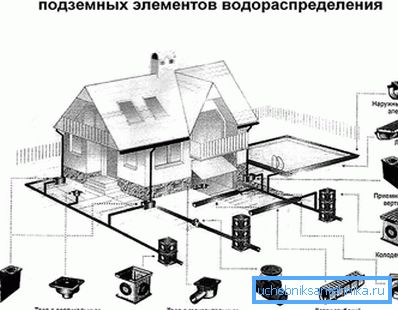

На плане паказваюць месца размяшчэння латкоў, кропкавых дождеприемников, рэвізійных студняў і месцаў скіду. Абавязковым элементам планаў, калі не будуецца профіль, з'яўляецца наяўнасць адзнак, якія паказваюць ўхілы на участках і, адпаведна, рух вады. У выпадку складанай сістэмы водаадвода, трэба будаваць профіль з указаннем адзнак ніжніх межаў латкоў, калодзежаў, якія адводзяць трубаправодаў.

асаблівасці мантажу

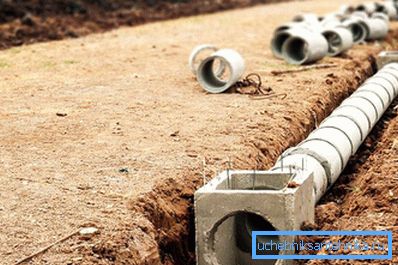

У адпаведнасці з планам рыхтуюць траншэі для ўстаноўкі латкоў і пракладкі трубаправодаў. Для мантажу ліўневай каналізацыі вам спатрэбяцца наступныя прылады:

• ўзровень;
• малаток для пліткі;
• шнур;
• рыдлёўка;
• рулетка;
• балгарка.

Шнуром адзначаюць лінію-ўзровень, пад якую будзе выстаўляцца лінія латкоў. Шырыня траншэі ўраўноўваецца шырыні латка плюс 10 см допуску з кожнага боку латка, а глыбіня роўная вышыні латка плюс 10 см. Шнур апускаюць крыху ніжэй чыставой пакрыцця. Мантаж водаадвода пачынаюць ад пункту скіду. Латкі ўсталёўваюцца ў траншэю на бетонную падушку з абавязковым омоноличиванием. Пры неабходнасці латок выраўноўваецца з дапамогай малатка для пліткі, лёгкімі пастукваннямі па рэбрах з кантролем ўзроўню. Таўшчыня сценак бетоннай абоймы залежыць ад таго, які мяркуецца клас нагрузкі. Для нагрузак класаў А15 і В125 таўшчыня бетоннай падставы павінна быць 15 см, таўшчыня бетону вакол сценак 10 см, для класа нагрузкі С250 таўшчыня сценак бетоннай абоймы роўная 15 см.

Пры ўсталёўцы пластмасавых латкоў бетон можа дэфармаваць яго сценкі. Каб гэтага не адбылося, латкі ўсталёўваюцца разам з кратамі. Для таго, каб кратаў ня выпацкаліся растворам, іх можна абгарнуць поліэтыленавай плёнкай.

Каб вада бесперашкодна трапляла ў сістэму, а колы аўтамабіля не руйнавалі сценкі латка, рашотка павінна ўсталёўвацца ніжэй ад узроўню паверхні на 3-5 мм.

Латкі злучаюцца ў стык пры дапамозе сістэмы «шып-паза». Для павелічэння тэрміну службы эксплуатацыі ліўнёўкі, усе стыкі ў латках герметызуюць, а на апошнім латку усталёўваецца заглушка. У выпадку злучэння латкоў пад вуглом, іх неабходна распілаваць і злучыць пад вуглом 45 °, тое ж самае трэба зрабіць і з кратамі. Як правіла, выканаць распілоўванне можна балгаркай, але для полимерпесчаных і бетонных латкоў выкарыстоўваюць алмазны круг. Пры распілоўванні трэба старацца захапіць абедзве сценкі латка.

Абавязкова пры мантажы латкоў трэба прадугледжваць термошов паміж кратамі і паверхняй з абодвух бакоў, які запаўняецца герметыкам.

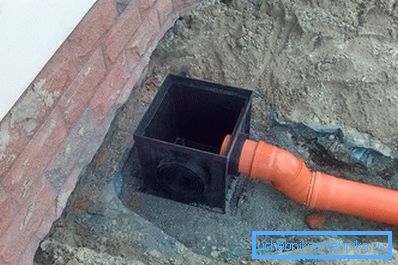

Падключэнне латкоў да сістэмы ліўневай каналізацыі вырабляецца праз пескоуловитель з дапамогай адводаў ПВХ, дыяметрам 110-150 мм. Для гэтага лепш выкарыстоўваць адводы пад вуглом 45 ?. Пескоуловитель можна не ўсталёўваць, калі няма небяспекі траплення смецця ў ліўнёўку. У гэтым выпадку для падлучэння да сістэмы выкарыстоўваюцца латкі з вертыкальным адводам ўніз або кантавая заглушка з адтулінай для падлучэння трубаправода.

Якая адводзіць трубу ад латка або пескоуловителя лепш паглыбіць ніжэй адзнакі прамярзання грунта, тады цёплае паветра з сістэмы не дасць змерзнуць вадзе ў пескоуловителе, што дазволіць сістэме спраўна працаваць на працягу многіх гадоў.

Хуткасць руху ліўневых вод павінна складаць ад 0,4 да 0,6 м / с пры мінімальным ухіле па дне. Дзякуючы гэтаму сістэма водаадвода ня заглеіліся. Пры адсутнасці прыроднага ўхілу паверхні, трэба выкарыстоўваць каскад латкоў або латкі з ухілам, якія створаць перапад вышынь і забяспечаць неабходную хуткасць патоку.

Мінімальны дыяметр трубаправодаў для ліўнёўкі - 110 мм, ўхіл трубаправодаў павінен быць мінімум 0,01 або 1 см / м, для трубы 150 мм мінімальны ўхіл - 0,008.

Падключэнне кропкавых дождеприемников або пескоуловителей да транспартуе калектару трэба вырабляць праз касыя траякі або рэвізійныя калодзежы.

У працэсе эксплуатацыі варта перыядычна чысціць латкі ад смецця, здымаючы пры гэтым рашоткі, а таксама ажыццяўляючы выманне і ачыстку фільтра з пескоуловителей і кропкавых дождеприемников.

Можа быць, вам будзе цікава даведацца:

• Як правільна выбраць геотекстиль для дрэнажу?
• Абслугоўванне дрэнажнай сістэмы
• Як умацаваць дрэнажную канаву?

відэа

Больш падрабязна пра прыладу ліўневай каналізацыі ў прыватным доме сваімі рукамі, вы можаце даведацца, прагледзеўшы відэаматэрыял:
