Механізм бачка ўнітаза і яго тыповыя праблемы

У гэтым артыкуле нам трэба будзе пазнаёміцца ​​з тым, як уладкованы зліўны бачок. Мы вывучым прылада састарэлых і сучасных канструкцый. Акрамя таго, намі будуць закрануты тыповыя праблемы механізмаў бачка.

Такім чынам, у шлях.

пералік вузлоў

Ён больш чым невялікі.

1. Наліўны механізм для ўнітаза (ён жа - заліўной клапан) выкарыстоўваецца для дазаванага напаўнення бачка. Пры сліве ён адкрываецца; пры ўздыме вады да пэўнага ўзроўню перакрывае яе падачу.
2. Механізм для змывання ўнітаза (зліўны клапан) адказвае, адпаведна, за сліў. Яго задача - пасля націску кнопкі, рычага або рыўка ланцужкі выдаткаваць ўвесь аб'ём вады з максімальнай хуткасцю.

Зрэшты: так званыя механізмы падвойнага зліву ў адным з рэжымаў дазваляюць расходаваць толькі частка аб'ёму бачка, тым самым эканомячы ваду.

1. Вузел спалучэння бачка з палічкай павінен забяспечыць герметычнасць пры сліве. Уласна, у сучасных кампактах гэтая функцыя ўскладаецца на кальцавую абшэўку з мяккай гумы.

заліўной клапан

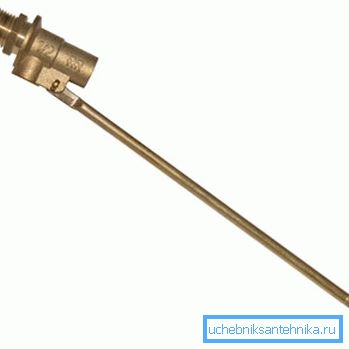

Латуневы з каромыслам

Найбольш стары канструктыўна, але які выкарыстоўваецца па гэтай дзень заліўной механізм для ўнітаза - латуневы клапан з бочачкай, каромыслам, паплаўком і гумовай пракладкай.

Прынцып яго працы няцяжка зразумець, разабраўшы гэта прыстасаванне:

• Пры ўздыме ўзроўню вады ўсплывае паплавок цягне доўгае плячо каромысла ўверх, пры гэтым прыціскаючы бочачку пракладкай да канічных соплі і перакрываючы ваду.
• Пры сліве паплавок апускаецца, і бочачку адкрывае сопла.

У такой простай схемы ёсць, аднак, некалькі спецыфічных праблем.

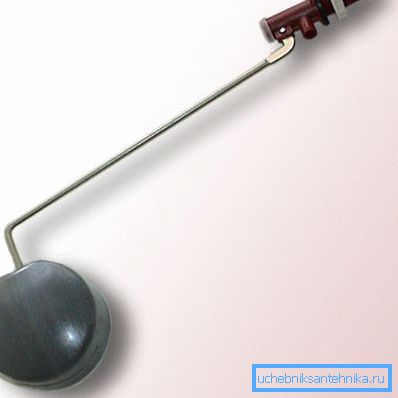

Пластыкавы з каромыслам

Дзякуючы больш таннага ў параўнанні з латунню пластыку цана гэтага тыпу клапанаў некалькі ніжэй.

Канструкцыя, тым не менш, зведала мінімальная колькасць зменаў.

• Рэгуляванне каромысла ажыццяўляецца не яго прымусовай дэфармацыяй, а рэгулявальнай шрубай.
• Апцыянальна дадаўся перакульвае паплавок. Пры дасягненні пэўнага ўзроўню вады дык хутка мяняюць сваё становішча, за кошт чаго перакрывае ваду не паступова, а імгненна.

Да пералічаных вышэй праблемах старога механізму дадаліся звязаныя з нізкай механічнай трываласцю пластыка. Цяпер, як правіла, шпілька ня пераціраецца і не руйнуецца іржой, а паступова пашырае адтуліны ў корпусе клапана і выпадае з іх. Інструкцыя па ліквідацыі гэтай праблемы зводзіцца, нажаль, да замены клапана цалкам.

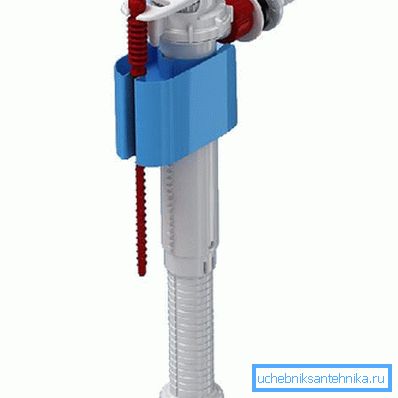

З накіроўвалай для паплаўка

Сучасны поплавковый механізм для ўнітаза можа набываць самыя разнастайныя формы і канструктыўныя выканання. Ключавое адрозненне ад звыклых вырабаў родам з Савецкага Саюза - у тым, што паплавок рухаецца ўздоўж вертыкальнай накіроўвалай.

У чым вартасці такога рашэння:

1. Заліўной клапан займае мінімум месца ва ўнітазе.
2. Зрушэнне паплаўка ў гарызантальнай плоскасці немагчыма. Раз так - паплавок больш не можа перашкодзіць працы зліўнога клапана.

Рэгуляванне ўзроўню паплаўка, пры якім перакрываецца вада, ажыццяўляецца шрубавым механізмам. Якасныя сіліконавыя пракладкі служаць дзесяцігоддзямі. Адзінай праблемай застаецца які забівае клапан пясок, што лечыцца яго разборкай і прамываннем.

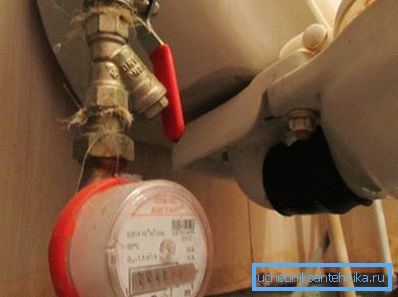

Між іншым: усталяваўшы пасля вентыля фільтр грубай ачысткі, вы ухіліце праблему раз і назаўжды. А вось прадаюцца з клапанамі фільтры лепш не ставіць: яны маюць занадта тонкія сеткі і хутка забіваюцца тым смеццем, які клапан прапускае без ускладненняў.

зліўны клапан

Якім можа быць механізм для зліву бачка унітаза?

чыгунны звон

Гэтыя вырабы выкарыстоўваліся ў айчынных верхніх бачках як мінімум з першых пасляваенных гадоў. За сліў адказваў масіўны чыгунны клапан на рычагу, абапіраецца на край бачка. Ўздым клапана прымацаванай да рычага ланцужком адкрываў шлях вадзе; рэшту вады з бачка высмоктваць ствараюцца ў зліўны трубе разрэджаннем праз П-вобразны пераліў.

Тыповая праблема званы ўсяго адна - страта пракладкай эластычнасці. Для замены пракладкі выкарыстоўваецца мікрапорыстага гума. На жаль, малодшым узорам гэтай безотказно канструкцыі ўжо амаль паўстагоддзя; эрозія і вапнавыя адклады практычна вывелі іх з эксплуатацыі.

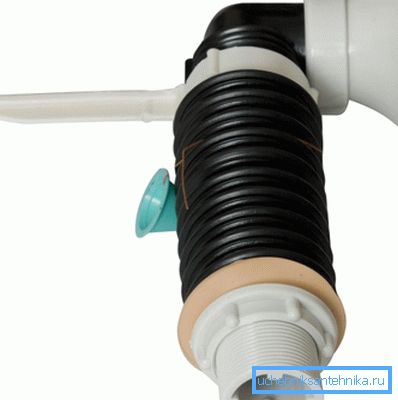

гофра

Гэта пластыкавае непаразуменне змяніла звон у 70-х гадах мінулага стагоддзя. Гофра нахілялася пры рыўку за вяроўку і зноў-такі за кошт разрэджання ў зліўны трубе высмоктвалі ўсю ваду з бачка.

Гэты механізм для зліву ўнітаза быў заганнай канструкцыяй першапачаткова: яго праца звязана з дэфармацый пластыка. Вапнаванне яго паверхні вадой памяншала і без таго невялікі рэсурс гофры да двух гадоў і менш.

груша

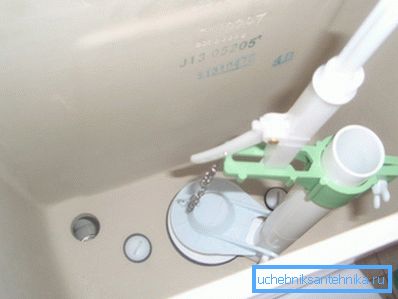

Больш разумным рашэннем стала груша, якой абсталёўваліся як верхнія бачкі, так і першыя кампакты. Гумовае паўшар'е хадзіла па накіроўвалых і падымалася рычагом або ручкай, якая праходзіла праз вечка бачка.

Асноўнай праблемай першых камплектаў арматуры з грушамі была карозія сталёвых нітаў, мацуюцца сядло да корпуса бачка. Ледзь радзей разбураўся шток або страчвала эластычнасць сама груша. Рамонт арматуры сваімі рукамі зводзіўся да замены дэфектнага элемента або, што было куды больш разумна, камплекты цалкам: тэрмін яго беспраблемнай службы рэдка перавышаў 5-7 гадоў.

Сучасны механізм для зліву вады ў ўнітазе таксама часцяком ўключае грушу; аднак у ім, у адрозненне ад папярэднікаў, амаль не выкарыстоўваюцца металічныя дэталі. Груша надзета на полы палімерны шток, які выконвае заадно функцыю пераліву, і падымаецца ручкай, якая ўзвышаецца над вечкам бачка.

пластыкавы звон

Адначасова з грушамі ў танных пластыкавых бачках нейкі час выкарыстоўваўся механізм з пластыкавым званом-паплаўком, надзетым на цыліндрычны сліў. Пры націску кнопкі звон тануў, выцясняючы ваду; пры гэтым яна трапляла ў пераліў і за кошт разрэджання ў сліве спусташала бачок.

Канструкцыя была выключна няёмкая ў выкарыстанні, паколькі спрацоўвала пры строга вызначаным узроўні вады ў бачку. Змяненне ціску ў вадаправодзе ў спалучэнні з распаўсюджанымі тады паплаўкамі з латунным каромыслам прыкметна ўплывала на гэты ўзровень.

сучасныя слівы

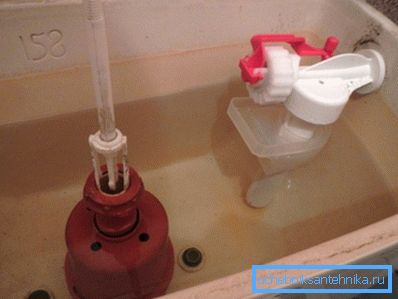

Тыповы запорный механізм для ўнітаза, якім камплектуюцца сучасныя імпартныя бачкі, уяўляе сабой вертыкальную пластыкавую калону. Паражніну ўнутры калоны ўяўляе сабой пераліў; вада перакрываецца кальцавой пракладкай, надзетай на полы шток.

Як правіла, зліўныя механізмы дазваляюць рэгуляваць:

• Інтэнсіўнасць зліву за кошт налады максімальнага адлегласці паміж сядлом і пракладкай.
• Узровень пераліву.
• У сістэмах з падвойным злівам - расход вады пры націску кнопкі, якая выкарыстоўвае для зліву частку змесціва бачка.

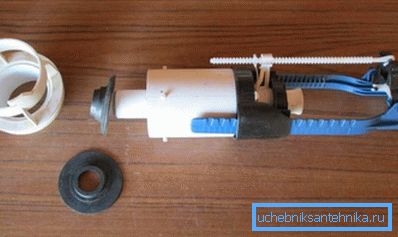

Адзіная тыповая праблема канструкцыі - пракладка. За 5-8 гадоў яна губляе эластычнасць і мае патрэбу ў замене. На шчасце, яе нескладана набыць асобна ад арматуры.

Спалучэнне бачка і ўнітаза

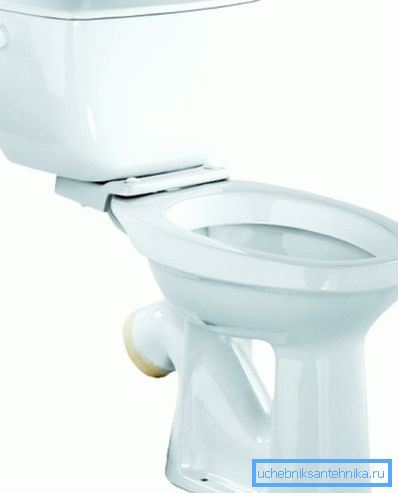

У сучасных унітазаў з літой палічкай кальцавая пракладка служыць неабмежавана доўга і праблем не стварае. Адзіная канструкцыя, вартая згадкі - ўнітаз з асобнай палічкай айчыннага ўзору.

Спіс праблем, якія яна стварае ўладальніку, даволі вялікі:

1. Карозія крапежных нітаў.
2. Скол палічкі пры націску.
3. Скол крапежных вушэй ўнітаза.
4. Страта эластычнасці авальнай абшэўкай паміж бачком і палічкай.
5. Разрыў канічнай абшэўкі пад палічкай.

Патэнцыйнаму пакупніку можна даць толькі адна рада: убачыўшы такі камплект, адыдзіце ад яго як мага далей.

заключэнне

Зразумела, у адным невялікім матэрыяле немагчыма апісаць усе вырабленых за апошнія дзесяцігоддзі канструкцыі бачкоў. З некаторымі рашэннямі, якіх мы не закранулі, чытача пазнаёміць відэа ў гэтым артыкуле.

Поспехаў!
