Наколькі неабходны зваротны клапан для каналізацыі, і дзе

Найлепшым паказчыкам якаснай і бесперабойнай працы хатняй каналізацыі з'яўляецца яе высокая прапускная здольнасць. Як толькі ў любы з яе кропак утворыцца засор, забруджаныя сцёкі не змогуць у поўным аб'ёме сыходзіць у прыёмны калектар, у выніку чаго ўзровень вады паднімецца, і вадкасць пачне паступаць праз зліўныя адтуліны ўнутр памяшкання. Каб гэтага не адбылося, на выхадзе кожнага сантэхнічнага прыбора усталёўваецца зваротны клапан для каналізацыі 50 мм, а ў кропцы падлучэння калектара да цэнтральнага стаяку - зваротны клапан дыяметрам 110 мм.

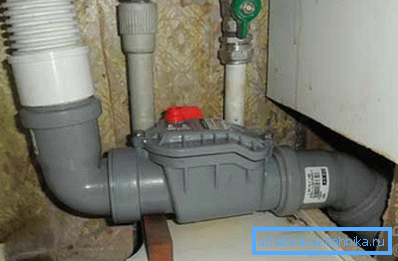

Ўстаноўка зваротнага клапана ў зліўным каналізацыйным калектары.

Прымяненне зваротнага клапана ў хатняй каналізацыі

Для таго каб дэталёва разабрацца з пытаннем, для чаго патрэбен зваротны клапан, у гэтым артыкуле будуць разгледжаны розныя мадэлі падобных прылад для выкарыстання ў бытавых сістэмах каналізацыі.

Акрамя таго тут будзе прадстаўлена падрабязная інструкцыя, у якой пазначаны найбольш прыдатныя месцы для ўстаноўкі гэтага прылады, а таксама апісаны ўсе асаблівасці мантажу і далейшага тэхнічнага абслугоўвання.

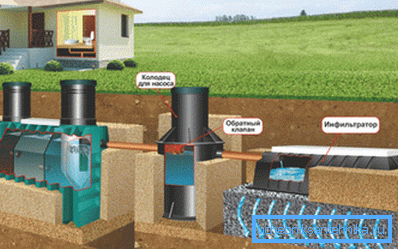

Схема ўстаноўкі прылады ў сістэме аўтаномнай каналізацыі.

прызначэнне прылады

Большая частка бытавых сістэм збору і ўтылізацыі сцёкавых каналізацыйных вод працуе па безнапорныя прынцыпе, гэта значыць вада ўнутры яе перамяшчаецца самацёкам, за кошт натуральнага ўхілу труб на ўсім працягу каналізацыйнай сеткі. Калі ў якім небудзь месцы вада сустрэне перашкоду, яе ўзровень пачынае падымацца, яна запаўняе ўсю сістэму і рухаецца ў зваротным кірунку, пакуль не знойдзе сабе іншага выйсця.

Часцей за ўсё гэты выхад знаходзіцца ў кватэры першага паверху шматпавярховага дома або, у выпадку лакальнага засора, у сантэхнічных прыборах з нізкім размяшчэннем зліўных адтулін (ванна, душавая кабіна).

Як ужо зразумела з назвы, розныя мадэлі зваротнага клапана выкарыстоўваюцца ў сістэмах каналізацыі для прадухілення зваротнага ходу бруду, пры наступе неспрыяльных умоў.

Зваротны ход вады ў безнапорныя сістэме, у большасці выпадкаў можа быць выкліканы наступнымі фактарамі:

  1. Засмечаных каналізацыйнай сістэмы ў выніку змыўшы ва ўнітаз буйнога смецця, рэшткаў ежы, ануч, памперсаў і іншых цвёрдых бытавых адходаў. Чым ніжэй паверхам размешчана кватэра ў шматпавярховым доме, тым у большай ступені яна схільная затаплення, па прычыне ўзнікнення засора.

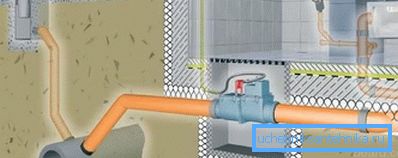

Схема ўстаноўкі прылады ў зліўным калектары загараднага дома.
  1. Невыкананне кута нахілу каналізацыйных труб таксама з часам можа прывесці да памяншэння ўнутранага перасеку і адукацыі засора. Занадта спадзісты кут нахілу не забяспечвае дастатковай хуткасці вады, якая неабходная для выдалення тлушчавых адкладаў і цвёрдых часціц са сценак каналізацыйных труб. У той жа час занадта круты кут прыводзіць да моцнага павелічэння хуткасці вады, пры якой яна не можа выносіць смецце, а проста абмывае яго, абыходзячы зверху.
  2. У выпадку, калі ліўневая ці паводкавая і фекальных каналізацыя аб'яднаны ў адну сістэму, пры моцных ліўнях або доўгачасовых ападках магчымы значны ўздым ўзроўню вады, што пры адсутнасці зваротнага клапана можа прывесці да яе паступлення ў сантэхнічныя прыборы дамоў прыватнага сектара.
  3. У аўтаномных сістэмах ўтылізацыі бытавых сцёкаў прычынай зваротнага ходу бруду можа стаць сезоннае змяненне ўзроўню грунтавых вод, а таксама затапленне сэптыка падчас ліўняў або паводак.
На фота паказаны прынцып працы зваротнага клапана талерчатыя тыпу ў вертыкальным стаяку.

Савет! Яшчэ адным аргументам на карысць ўстаноўкі зваротнага клапана з'яўляецца тое, што такая прылада перашкаджае трапленню ў памяшканне грызуноў, пацукоў і іншых шкоднікаў з каналізацыйнага калектара.

прынцып дзеяння

Зваротныя клапаны ў большасці выпадкаў вырабляюцца з металу або ПВХ пластыка, аднак у бытавых сістэмах найбольшае распаўсюджванне атрымалі пластыкавыя мадэлі.

Нягледзячы на ​​ўсе разнастайнасць падобных прылад па свайму прынцыпу працы ўсе каналізацыйныя зваротныя клапаны можна падзяліць на два тыпу.

  1. Металічны фланцавых шаравых клапан можа быць выраблены з чыгуну, сталі або латуні. Замыкалай прыладай у дадзеным выпадку з'яўляецца подпружиненный металічны шар, які размяшчаецца ва ўтулцы большага дыяметра. У нармальным рэжыме вада спакойна працякае міма шара, а пры ўзнікненні противотока, бруд прыціскаюць шар да сядла клапана, тым самым цалкам перакрываючы унутраны перасек трубы.
  2. Талерчаты клапан звычайна вырабляецца з цвёрдага ПВХ пластыка і часцей за ўсё усталёўваецца ў сучасных каналізацыйных сістэмах з палімерных труб. У аснове яго працы ляжыць пластыкавая талерка з гумовым ушчыльняльнікам, свабодна падвешаная ўнутры корпуса на рычажных шарніра. У нармальным рэжыме талерка прыціскаецца да сядла пад уласным вагой і не перашкаджае свабоднаму праходжанню сцёкавых вод. У выпадку зваротнага ходу вадкасці, талерка прыціскаецца да сядла пад ціскам напору, і герметычна перакрывае унутраны перасек трубы. Пасля зніжэння ціску на падпорнай баку, талерка вызваляецца, і клапан аўтаматычна пераходзіць у нармальны рэжым працы.

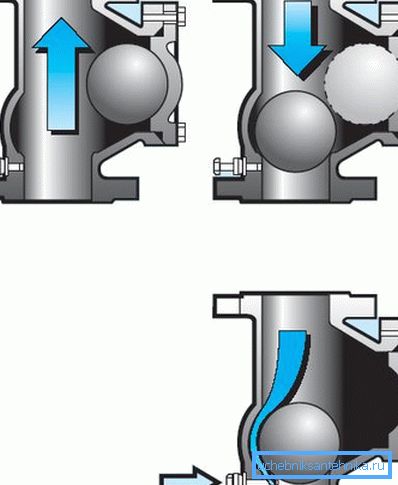

Прылада і прынцып працы зваротнага клапана шаравога тыпу.

Савет! Прастата мантажу і невысокі кошт ахоўных прылад ставіць іх ўстаноўку у лік абавязковых прац пры ўладкаванні каналізацыі для ўладальнікаў кватэр, размешчаных ніжэй трэцяга паверха.

месца ўстаноўкі

Каналізацыйныя зваротныя клапаны выпускаюцца ў розным выкананні і адрозніваюцца паміж сабой па сваім памеры, прапускной здольнасці і дыяметру далучаюцца труб. Для паўнавартаснай абароны каналізацыйнай сістэмы ўстаноўка зваротных клапанаў выконваецца ў месцы адводу гарызантальнага сцёкавых калектара ад кожнага асобнага слаба стояка (на кухні, у ваннай, у санвузле).

Акрамя таго, для прадухілення лакальных пералівы сцёкавых вод ўнутры дома або кватэры рэкамендуецца дадатковая ўстаноўка ахоўнага прылады на выхадзе кожнага сантэхнічнага прыбора.

  1. Для ўстаноўкі на выхадзе розных сантэхнічных прыбораў (ванна, ракавіна, душавая кабіна) часцей за ўсё выкарыстоўваецца невялікі зваротны клапан з дыяметрам падлучаюць пластыкавых труб 50 мм.
  2. У якасці агульнага ахоўнага прылады ад траплення вады з вертыкальнага стояка выкарыстоўваецца зваротны каналізацыйны клапан v115 для ПВХ труб дыяметрам 110 мм.
  3. Ўстаноўка ахоўнага прылады неабходная таксама ў тым выпадку, калі ў сістэме прысутнічае ўчастак з зваротным вуглом нахілу каналізацыйных труб. У гэтым выпадку яго ўсталёўваюць у самой ніжняй кропцы такога ўчастка.

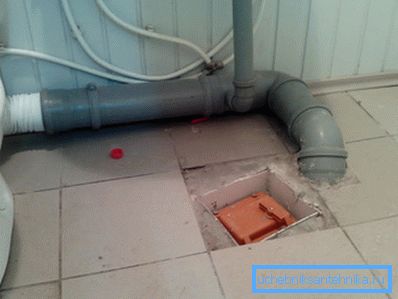

Пры выбары месца мантажу неабходна забяспечыць свабодны доступ да прылады для планавага абслугоўвання і рамонту.

Савет! Акрамя гарызантальных калектараў, ўстаноўка ахоўнага прылады дапускаецца на вертыкальны стояк. Пры гэтым падчас мантажу важна прасачыць, каб стрэлка на яго корпусе адпавядала кірунку руху сцёкавых вод.

Мантаж і абслугоўванне

Ўстаноўка ахоўных прылад у існуючую каналізацыйную сістэму не ўяўляе асаблівых складанасцяў, і ўсё ж пры выкананні падобных прац неабходна выконваць нескладаныя правілы і рэкамендацыі.

  1. Перасек каналізацыйных труб і інтэнсіўнасць зліву сантэхнічных прыбораў павінны цалкам адпавядаць дыяметру ўваходнага і выходнага патрубков, а таксама пашпартнай прапускной здольнасці ахоўнага прылады.
  2. Перад тым як ўсталёўваць зваротны ПВХ клапан для каналізацыі 110 мм, неабходна перакрыць ваду па ўсім стояку шматпавярховага дома і па магчымасці папрасіць суседзяў не карыстацца злівам вады.

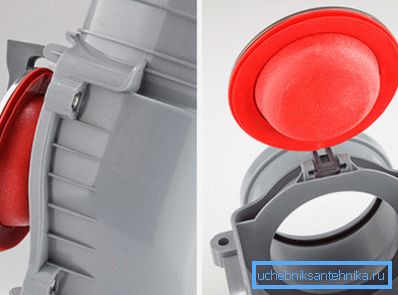

Від на ўнутраную частку і талерчатыя засланку (верхняя вечка знятая).
  1. Пасля ўстаноўкі прылады трэба праверыць герметычнасць ўсіх злучэнняў і пераканацца ў адсутнасці вібрацыі замыкалай талеркі або шара. Для гэтага трэба забяспечыць сістэме кароткачасовую максімальную нагрузку, візуальна агледзець усе злучэнні і праверыць прылада на наяўнасць вібрацыі.
  2. Для ачысткі замыкалай талеркі і сядла клапана ад наліплага смецця і тлушчавых адкладанняў, неабходна адкруціць чатыры ніта на корпусе прылады, зняць вечка і выканаць ачыстку ўручную пры дапамозе губкі або цвёрдай шчоткі, змочаных у любым мыйным сродку.

На верхняй вечку многіх падобных прылад маецца адмысловы рычаг, які служыць для прымусовага закрыцця прасвету зліўны трубы, напрыклад у выпадку моцнай залевы, або падчас правядзення планавых прафілактычных або рамонтных работ.

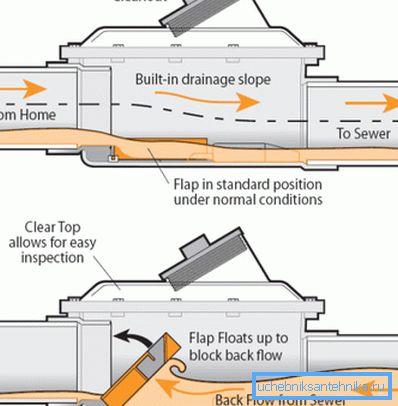

Схема працы ў нармальным рэжыме і ў рэжыме зваротнага ходу забруджаных сцёкаў.

Савет! Найбольш мэтазгодна выконваць ўстаноўку ахоўных зваротных клапанаў адначасова з мантажом ўсёй каналізацыйнай сеткі падчас будаўніцтва дома або замены ўнутранай разводкі.

заключэнне

Пасля прачытання гэтага артыкула становіцца зразумела, што усталяваўшы зваротны клапан для каналізацыі сваімі рукамі, можна гарантавана абараніць сваё жыллё ад непрыемных наступстваў у выглядзе плаваюць фекальных мас ці пранікнення грызуноў праз сістэму каналізацыі. Для атрымання дадатковай інфармацыі па гэтым пытанні, можна паглядзець відэа ў гэтым артыкуле ці пачытаць падобныя матэрыялы на нашым сайце.
