Праект каналізацыі: асаблівасці стварэння і парады

Каналізацыя і вадаправод лічацца аднымі з асноўных сістэм камунікацый у доме. Пры гэтым для іх стварэння неабходна ўлічваць масу розных фактараў, якія адпавядаюць канструкцыі будынка, размяшчэнню кропак спажывання і абранымі матэрыяламі. Менавіта таму праект каналізацыі ў прыватным доме рабіць трэба асабліва старанна, улічваючы ўсе асаблівасці.

Аматарскія фота паэтапнага працэсу вырабу сэптыка з бетону для адводу каналізацыі

паэтапны працэс

Распрацоўваючы каналізацыю для дома трэба адразу ўлічваць і размяшчэнне пункта водазабеспячэння. Пры гэтым прафесійныя майстры рэкамендуюць наносіць на план абедзве гэтыя сістэмы, каб не толькі атрымаць агульнае ўяўленне аб канчатковым вырабе, але і правяраць правільнасць сваіх разлікаў. Улічваючы гэта, праект водазабеспячэння і каналізацыі прыватнага дома робіцца адначасова.

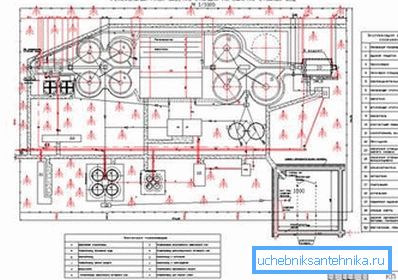

Прафесійны праект размяшчэння каналізацыйных сістэм на ўчастку

Увод і разводка

  • Менавіта кропка ўводу ў дом з'яўляецца адпраўным пунктам пры стварэнні падобнай дакументацыі. Таму з яе варта пачынаць ўсю распрацоўку.
Найпростая графічная схема ўстаноўкі дадзеных сістэм у доме ў некалькі паверхаў
  • Каб стварыць чарцёж вадаправода, дастаткова ад дадзенай кропкі правесці на плане будынка лініі, якія будуць адлюстроўваць трубы. Пры гэтым іх падводзяць да кропак спажывання з указаннем месцаў разгалінаваная.
  • Таксама на праекце адлюстроўваюць размяшчэнне ўсіх запорных вентыляў або заглушак. Некаторыя спецыялісты аддаюць перавагу адразу адзначаць на плане маркі фурнітуры і яе дыяметр. Гэта вельмі зручна, калі плануецца рабіць пераходы.

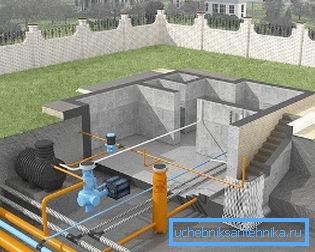

Практычна ўсе асноўныя элементы сістэм камунікацый размяшчаюцца ў падвальным памяшканні або цокальным паверсе, у месцы ўводу ў дом
  • Спачатку ўсёй разводкі некаторыя праекты мяркуюць ўстаноўку вадамераў. Пры гэтым інструкцыя па мантажы настойліва рэкамендуе вырабляць мантаж зваротных клапанаў і фільтраў.
  • На ўводзе каналізацыйнай трубы спецыялісты рэкамендуюць мантаваць калена са назіральным люкам. Пры гэтым нашмат лепш, калі яно будзе абсталявана пасткай. Такі праект вонкавай каналізацыі дазволіць вырабляць прачыстцы ўсёй сістэмы пры яе засмечаных.

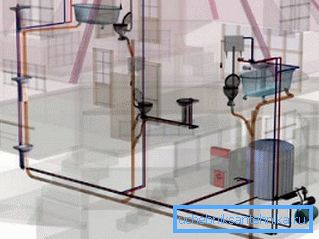

Дзякуючы адмысловым кампутарным праграмам можна атрымліваць аб'ёмныя мадэлі размяшчэння ўсіх сістэм камунікацый ўнутры дома
  • Таксама такія назіральныя лючков усталёўваюць і на месцах рэзкіх паваротаў. Гэта значна спросціць эксплуатацыю.

Савет! Прафесійныя майстры рэкамендуюць для стварэння такіх праектаў звяртацца да спецыялістаў, паколькі яны могуць утрымліваць масу розных элементаў, якія абавязкова выклічуць цяжкасці пры самастойным вырабе.

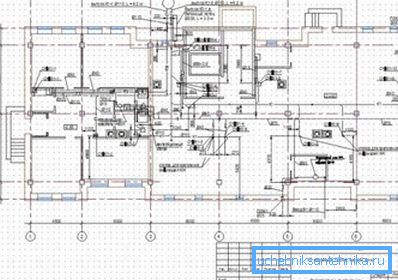

У некаторых тыпах праектаў можа разабрацца толькі адмысловец, а часам менавіта той чалавек, які і займаўся распрацоўкай

вонкавыя сістэмы

Калі праект вадаправода і каналізацыі распрацоўваецца з улікам наяўнасці гарадской магістралі, то пасля ўводу ў дом усё трубы зводзяцца да асноўнага студні, дзе яны падключаюцца да сістэмы. Пры гэтым абавязкова ўсталяваць яшчэ адзін назіральнай люк на сліў і кран на ваду.

Найпростае графічная выява сэптыка з сістэмамі ўнутранай развязкі

Калі плануецца вырабіць праект ліўневай каналізацыі, то яе звычайна робяць асобна ад асноўнага зліву. Пры гэтым на ўводзе ў агульную сістэму абавязкова трэба ўсталяваць калена, якое створыць гідраўлічны клапан.

Праекты без наяўнасці цэнтральных сістэм камунікацый маюць сур'ёзныя адрозненні. Звычайна каналізацыя заканчваецца ў выграбной яме або сэптык. Таму на плане важна адлюстраваць усе злучальныя элементы і правільны кут нахілу.

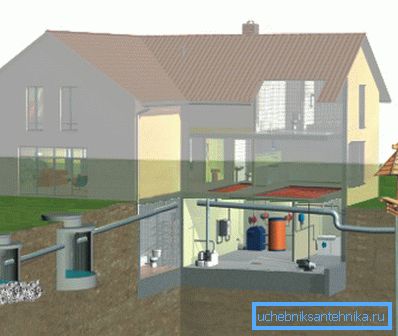

Схема размяшчэння і падключэння вадаправода з свідравіны і каналізацыі да Сэптык

Калі распрацоўваецца праект подвода вады без цэнтральнай магістралі, то звычайна мяркуецца, што будзе прысутнічаць свідравіна. Гэтаму элементу сістэмы неабходна надаць падвышаную ўвагу, паколькі спатрэбіцца пазначыць ўстаноўку помпы, фільтраў і іншых кампанентаў.

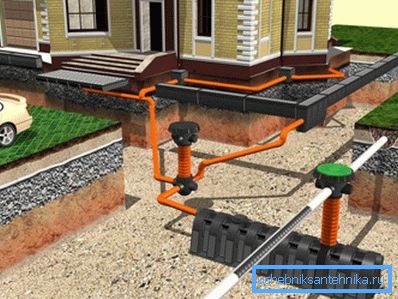

Выкарыстанне некалькіх каналізацыйных сістэм на адным участку ажыццяўляецца з дапамогай зліву ў адзін сэптык, але на розных узроўнях

Калі дакументацыя вырабляецца сваімі рукамі, то вельмі важна адзначыць на ёй ўзровень залягання труб. Прафесійныя майстры рэкамендуюць размяшчаць яго ніжэй адзнакі прамярзання грунта з устаноўкай дадатковага ўцяплення. Гэта робіцца для таго, каб сістэма правільна функцыянавала ў зімовы перыяд часу.

Савет! Існуюць спецыяльныя праграмы, якія распрацаваны для таго, каб самастойна разлічваць ўсе неабходныя параметры пры складанні праекта. Яны значна палягчаюць працу, але гэта не азначае, што імі можна карыстацца без пэўных навыкаў.

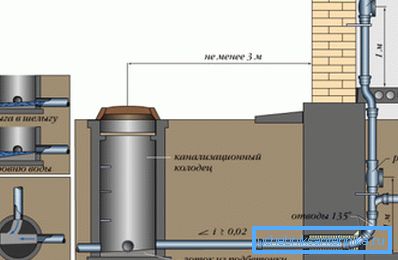

Графічны праект з указаннем неабходных памераў, паваротных сістэм і кутоў нахілу

рэкамендацыі спецыялістаў

  • Неабходна сказаць пра тое, што цана некаторых элементаў сістэмы даволі высокая. Таму няправільна створаны праект абавязкова прывядзе да перавыдатку і дадатковых выдаткаў.

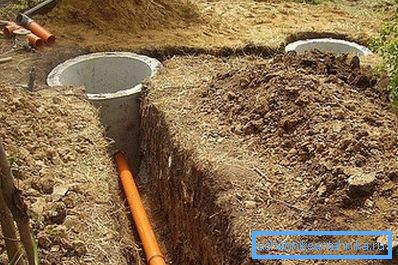

Ўвод каналізацыі ў ёмістасць для збору адходаў вырабляецца таксама ніжэй узроўня прамярзання грунта
  • Пры выкананні падобнай працы могуць дапамагчы адмысловыя даведнікі і розная нарматыўная дакументацыя. Аднак часам слушную параду спецыяліста акажа нашмат больш карысці.
  • Пасля таго, як праект гатовы трэба стварыць вопіс усіх выкарыстоўваюцца пры мантажы матэрыялаў, пачынаючы ад труб і заканчваючы сістэмамі мацавання. Гэта вельмі моцна дапаможа пры закупцы і дасць поўнае ўяўленне аб канструкцыі ў цэлым.

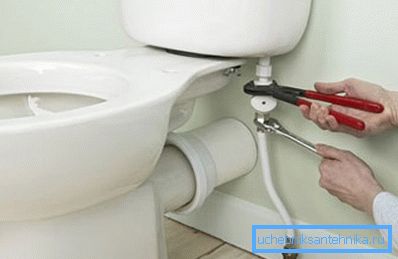

Увесь мантаж неабходна вырабляць у дакладнай адпаведнасці з праектам, не ўносячы ў яго свае змены ці дапаўненні, калі толькі гэта не ўзгоднена з праекціроўшчыкам

выснову

Азнаёміўшыся з відэа ў гэтым артыкуле можна атрымаць падрабязную інфармацыю аб тым, як ствараюцца такія праекты і што трэба ведаць. Таксама прымаючы пад увагу тэкст, прыведзены вышэй, варта зрабіць выснову аб тым, што дадзеная праца звязана з масай розных цяжкасцяў, якія неабходна ўлічваць (см.также артыкул Праектаванне каналізацыі - асноўныя асаблівасці гэтага віду работ).

Пры гэтым можна адзначыць, што праект каналізацыі і водазабеспячэння кватэры мае пэўныя адрозненні ад таго, які выкарыстоўваецца для прыватных домаўладанняў. Асабліва калі там выкарыстоўваецца сэптык і свідравіна.
