Праектаванне каналізацыі - асноўныя асаблівасці гэтага віду

Немагчыма ўявіць сабе сучаснае жыллё без сістэм каналізацыі, пры гэтым вельмі важна зрабіць усё ў адпаведнасці з будаўнічымі нормамі, каб у працэсе эксплуатацыі ўзнікала як мага менш праблем. Праектаванне каналізацыі ў прыватным доме мае цэлы шэраг асаблівасцяў, якія і будуць разгледжаныя ў дадзеным артыкуле.

Выконваючы простыя рэкамендацыі, вы зможаце самастойна зрабіць эфектыўную сістэму выдалення сцёкаў.

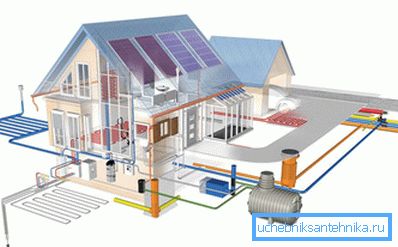

Сучасныя праекты прадугледжваюць наяўнасць цэлага комплексу камунікацый, і каналізацыі адводзіцца вельмі вялікае значэнне

Асноўныя крытэрыі, якім павінен адпавядаць праект

Праектаванне сістэм водазабеспячэння і каналізацыі павінна адпавядаць цэламу шэрагу нормаў і патрабаванняў, акрамя таго, канструкцыя ўладкоўваецца з улікам некалькіх важных крытэрыяў:

Адпаведнасць нарматыўнай дакументацыі Усе камунікацыі павінны ўладкоўвацца ў адпаведнасці з нормамі БНіП, прычым існуе некалькі нарматыўных актаў, кожны з якіх рэгламентуе тую ці іншую частку сістэмы. Прасцей за ўсё ўзгадніць праект з прафесійнымі спецыялістамі, каб мінімізаваць магчымасць памылак і пралікаў, так як у далейшым ліквідаваць іх будзе значна складаней
Выбар якасных камплектуючых і фітынгаў Вельмі важна выкарыстоўваць толькі тыя матэрыялы і элементы, якія гарантавана будуць служыць на працягу многіх гадоў. Нават самы кваліфікаваны мантаж не гарантуе даўгавечнасці сістэмы, калі выкарыстоўваюцца нізкаякасныя вырабы, таму нізкая цана ні ў якім разе не павінна быць вызначальным фактарам пры выбары
Пісьменнае праектаванне сетак каналізацыі Калі вы праводзіце ўсе неабходныя мерапрыемствы па распрацоўцы дакументацыі сваімі рукамі, то важна разлічыць аптымальны дыяметр кожнага з трубаправодаў, падабраць канфігурацыю сістэмы, імкнучыся прытрымлівацца ўсіх рэкамендацый, якія будуць апісаны ў наступным раздзеле
Акуратны мантаж і праверка сістэмы З прычыны шырокага распаўсюджвання вырабаў з ударатрывалага пластыка, інструкцыя па зборцы каналізацыйнай сеткі стала максімальна просты, аднак і тут важна рабіць працу вельмі акуратна, не дапушчаючы дэфармацыі элементаў і пашкоджанні ўшчыльняючымі гумак. Пасля зборкі сістэма ў абавязковым парадку правяраецца на герметычнасць

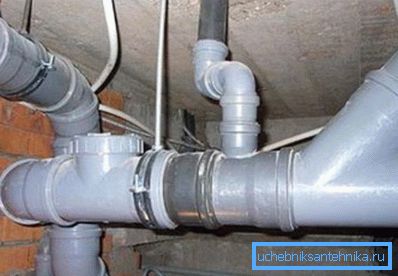

Праектаванне ўнутранага вадаправода і каналізацыі нашмат складаней, чым здаецца на першы погляд

Што неабходна ведаць пры стварэнні праекта

Важна разумець, што ўсе камунікацыі падпадзяляюцца на ўнутраныя і знешнія. Мы разгледзім кожную з частак больш падрабязна, каб раскрыць тэму максімальна падрабязна.

унутраная каналізацыя

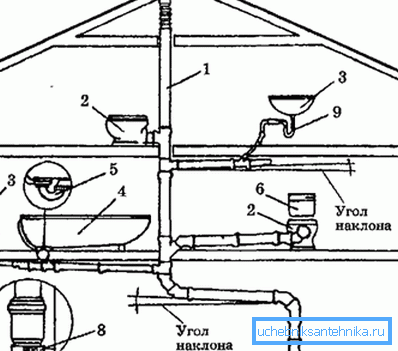

Праектаванне сістэм каналізацыі трэба праводзіць зыходзячы з прынцыпу «чым прасцей, тым лепш»

Да гэтай часткі адносяцца ўсе часткі сістэмы, якія знаходзяцца ў памяшканнях.

Праектаванне водазабеспячэння і каналізацыі на гэтым этапе вырабляецца з захаваннем наступных рэкамендацый:

  • Вельмі важны фактар ​​- захаванне аптымальнага ўхілу трубаправодаў, так як сістэмы самацёчнага. Занадта малы кут багаты застоем сцёкавых вод, а занадта вялікі прыводзіць да паскоранага наліпанне цвёрдых часціц на сценкі труб, што можа прывесці да засор, барацьба з якімі можа стаць вельмі вялікай праблемай у працэсе эксплуатацыі.

Звярніце ўвагу! Пры дыяметры труб у 5 см ўхіл павінен складаць 5 см на 1 пагонны метр, калі дыяметр 100-110 мм, то хопіць і 2 см на метр трубы. Паказчыкі не павінны моцна вар'іравацца, акрамя таго, любыя перапады ўхілу вельмі непажаданыя, бо гэтыя ўчасткі патэнцыйна небяспечныя з'яўленнем засоров. Але на кароткіх участках каналізацыйных труб ўхіл можа быць і больш.

  • Ўнітаз павінен мацавацца да стояку асобным злучэннем. Гэта, па-першае, максімальна зніжае верагоднасць з'яўлення засоров, а па-другое, калі да злучэння ўнітаза далучыць яшчэ якія-небудзь элементы, то падчас змыўшы з усіх сіфонаў будзе высмоктваць вада, і непрыемны пах будзе пранікаць у памяшканне пастаянна.
  • Вельмі важна прылада сістэмы вентыляцыі каналізацыі, яе адсутнасць можа прывесці да з'яўлення непрыемных пахаў у памяшканні і апаражненню сіфонаў прычыны адукацыі залішняга разрэджання ў сістэме.  Дадзеная сістэма не павінна злучацца з агульнай вентыляцыяй, яе неабходна асобна выводзіць на дах, усталёўваючы аэратар, каб ападкі не траплялі ў сістэму.

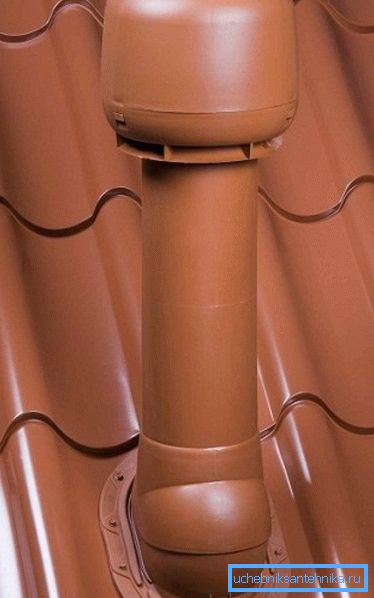

Аэратар можна падабраць і ў колер даху, што значна павышае эстэтычную прывабнасць канструкцыі
  • Праводзячы праектаванне каналізацыйных сетак важна памятаць аб правільным парадку далучэння элементаў да стояку. Для пазбягання праблем ўнітаз павінен далучацца ніжэй за ўсіх элементаў. Гэта вельмі важны момант, якому варта надаць асаблівую ўвагу, інакш у працэсе эксплуатацыі прыйдзецца сутыкнуцца з мноствам праблем.

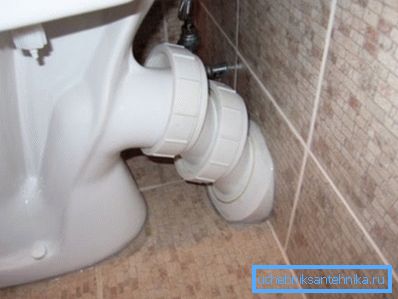

На фота: аптымальнае рашэнне - размяшчэнне ўнітаза непасрэдна каля стаяка

Памятаеце! Калі ў сістэме прысутнічае ўнітаз, то мінімальны дыяметр трубы для стояка не павінен быць менш, чым 100 мм. Калі ж унітаза няма, то падыдзе і труба дыяметрам 50 мм.

  • Вельмі важна зрабіць пісьменную шумаізаляцыю стояков, самы просты варыянт - прылада палукашка з гіпсакардону, пры гэтым унутраныя паражніны можна ўшчыльніць мінеральнай ватай. Не забывайце, што ўнізе стояка павінен быць рэвізійны люк, да якога неабходны лёгкі доступ на выпадак узнікнення праблем.

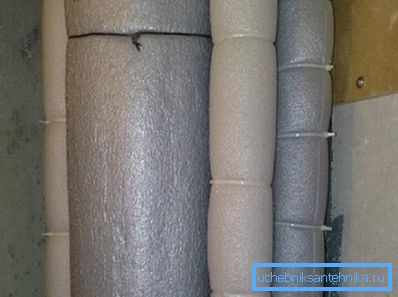

Калі зрабіць палукашак няма магчымасці, то можна выкарыстоўваць спецыяльны ўцяпляльнік, ён таксама добра гасіць шум
  • Праектаванне вадаправода і каналізацыі лепш за ўсё завяршыць узгадненнем са спецыялістамі, так можна быць цалкам упэўненым у правільнасці работ.

знешнія камунікацыі

Праектаванне вонкавых сетак вадаправода і каналізацыі мае шэраг адметных асаблівасцяў:

  • Вельмі важны пункт вываду трубы з хаты, яна павінна размяшчацца ніжэй кропкі прамярзання грунта. Глыбіня прамярзання адрозніваецца ў залежнасці ад раёна, пра гэта больш падрабязна расказана ў асобным артыкуле на дадзеным рэсурсе, калі няма магчымасці так паглыбіць камунікацыі, то неабходна выкарыстоўваць спецыяльныя ўцяпляльнікі для труб, набыць якія можна ў любой краме сантэхнікі.

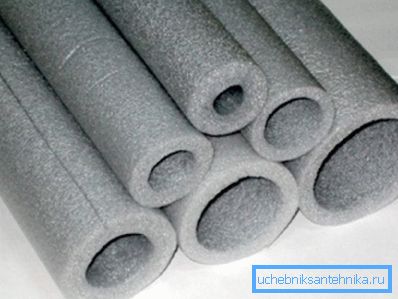

Важна падабраць аптымальны дыяметр ўцяпляльніка
  • Праектаванне знешніх інжынерных сетак каналізацыі залежыць ад таго, якія камунікацыі будуць выкарыстоўвацца. Самы просты і эфектыўны варыянт - цэнтралізаваная сістэма, калі ж яе няма, то неабходна альбо рабіць дренажные калодзежы, альбо ўсталёўваць сэптык.
  • Ачышчальныя збудаванні павінны размяшчацца як мінімум у 30 метрах ад крыніцы вады і не менш як у 5 метрах ад дома, лепш, калі гэты паказчык будзе складаць 10 метраў.
  • Праектаванне вонкавых сетак каналізацыі ўключае ў сябе і разлік арыентыровачных нагрузак на сістэму, калі яна будзе праходзіць пад праездам, то важна, каб усе элементы былі ўстойлівыя да нагрузак, у некаторых выпадках аптымальным варыянтам з'яўляюцца чыгунныя альбо асбестацэментныя трубы.
  • Калі вы распрацоўваеце і праект ліўневай каналізацыі, то варта адзначыць, што яе можна і не паглыбляць ніжэй кропкі прамярзання, галоўнае зладзіць пісьменны зьліў вады, каб падчас маразоў сістэма была цалкам пусты, гэта засцеражэ яе ад пашкоджанняў.

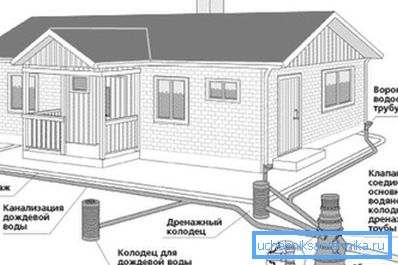

Праектаванне ліўневай каналізацыі па БНіП дапускае яе размяшчэнне на мінімальным паглыбленні, у гэтым і складаецца яе галоўнае адрозненне

выснову

На самай справе важна дасканала разабрацца ў дадзеным пытанні, зразумець некаторыя асаблівасці дапаможа відэа ў гэтым артыкуле. Прагледзеўшы яго, вы будзеце яшчэ лепш арыентавацца ў разгляданай тэме і зможаце правесці праектаванне каналізацыі самастойна (см.также артыкул Злучэнне ўнітаза з каналізацыяй - разглядаем ключавыя методыкі).
