Прылада ўнітаза: канструкцыйныя і эксплуатацыйныя

Цяжка ўявіць сучаснае жыллё без унітаза, бо гэты сантэхнічны прыбор робіць наведванне прыбіральні камфортным і не патрабуе адмысловага сыходу. Аднак для нармальнай эксплуатацыі гаспадар павінен ведаць прылада ўнітаза, так як няспраўнасці ўнітаза і іх ухіленне наўпрост звязаныя з яго канструкцыйнымі асаблівасцямі.

Мы раскажам, як уладкованы ўнітаз, а таксама дамо шэраг саветаў па яго наладзе.

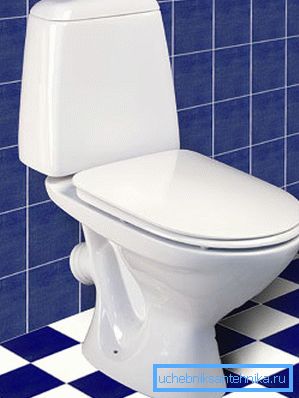

На фота - самы распаўсюджаны тып ўнітаза «кампакт».

канструкцыя

Прылада і прынцып дзеяння

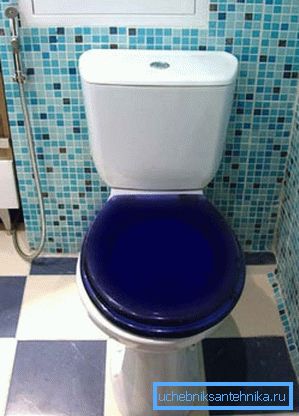

Каб рамантаваць прыбор сваімі рукамі, неабходна разумець яго канструкцыю.

Мы будзем разглядаць найбольш распаўсюджаную мадэль «ўнітаз-кампакт», так як яна ўсім знаёмая і досыць навочная.

Складаецца выраб з трох асноўных частак:

  1. чары, якая ўяўляе сабой ёмістасць для збору прадуктаў жыццядзейнасці. Чаша мае зліўную адтуліну, злучанае з каналізацыйным стояком і абсталяванае гидрозатвором (сіфонам);
  2. зліўной бака, які неабходны для запасу вады, якая выкарыстоўваецца для зліву змесціва чары ў каналізацыю. Ўнутры бачка ўстаноўлена аўтаматычнае смывных прылада для ўнітаза, якое рэгулюе працу клапанаў і запорной арматуры;
  3. Стульчак з вечкам. Павышае зручнасць эксплуатацыі прыбора, а таксама дазваляе зачыняць ёмістасць пасля выкарыстання па прызначэнні.
Канструкцыя кампакта.

Прыбор працуе наступным чынам: вада з вадаправода падаецца ў бачок праз прыладу зліву ўнітаза, у склад якога ўваходзіць клапан падачы з поплавковым механізмам.

Па меры напаўнення рэзервуара паплавок падымаецца і перакрывае клапан падачы, вада паступаць перастае.

Пасля выкарыстання спажывец націскае клавішу або рычаг, які ўключае зліўную прылада для ўнітаза, клапан змыўшы адкрываецца, і вада рэзка накіроўваецца ў чару, змываючы яе змесціва ў фанаў трубу.

Колькасць вады разлічана вытворцам так, каб яго хапала для поўнага выдалення фекаліяў з чары.

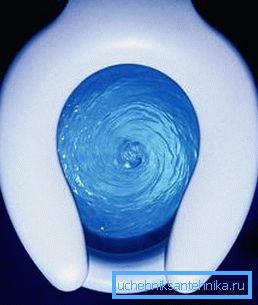

Ёмістасць бака разлічана на поўнае выдаленне змесціва вазы.

Па меры зніжэння ўзроўню вады паплавок апускаецца, і клапан падачы вады зноў адкрываецца.

Якая паступае вадкасць душыць на пялёстак зліўной клапана, які перакрывае зліўную адтуліну, і вада пачынае зноў назапашвацца ў бачку.

Гэта адбываецца да таго часу, пакуль яе ўзровень не дасягне устаноўленага максімуму, што прывядзе да Замыканне крана падачы паплаўком, і прыбор зноў будзе чысты і гатовы да выкарыстання.

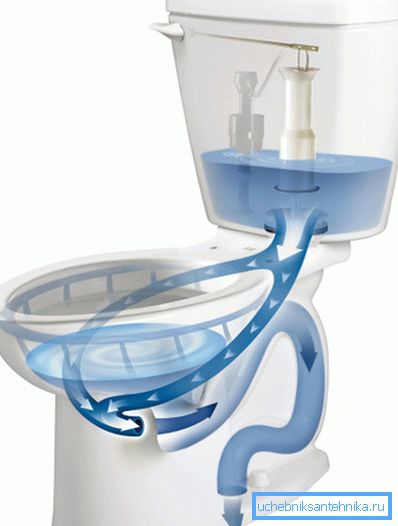

Канструкцыя прадугледжвае найбольш поўную ачыстку прыбора.

Звярніце ўвагу! На выпадак паломкі поплавкового механізму ў бачку прадугледжана сістэма пераліву лішняй вады ў каналізацыю. Гэта засцерагае гаспадароў кватэры ад затапленняў.

чаша ўнітаза

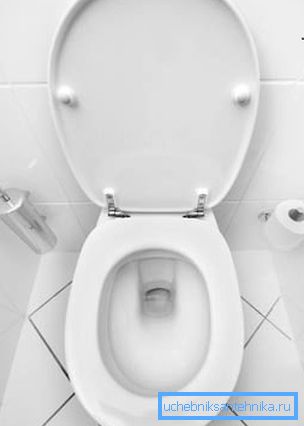

Разгледзім прыладу унитазной вазы (чары).

Ваза прыбора зробленая так, каб яе форма забяспечвала максімальна поўную ачыстку ёмістасці з мінімальным выдаткам вады з бачка. Гэта дазваляе не толькі эканоміць вадкасць, але і прымяняць больш кампактныя рэзервуары.

Сёння выкарыстоўваюць тры асноўных разнавіднасці гэтай дэталі:

  1. Талерчатыя. Мае плоскую форму, а лунка зрушаная наперад, што пазбаўляе нас ад рикошетных пырскаў падчас спраўленні патрэбы;
  2. Козырьковая. Тут лунка зрушаная назад, а пярэдняя сценка размешчана пад вуглом. Гэта найбольш зручная і эстэтычная форма вазы;
  3. Лейкападобная. Пярэдняя і задняя сценкі маюць прыкладна аднолькавы кут нахілу. Лунка размешчана практычна ў цэнтры чары, што робіць яе найменш зручнай з-за рикошетных пырскаў.

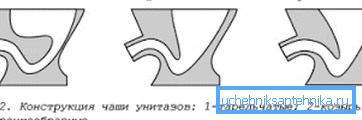

Формы чары сучасных кампактаў.

Сліў змесціва вырабляецца па зліўному каналу, які мае асаблівую форму: за кошт вертыкальнага выгібу (калена) у канале ствараецца гидрозатвор.

Пасля таго, як вадкасць праходзіць па канале, некаторы яе колькасць застаецца ў калене і перакрывае доступ каналізацыйных газаў у памяшканне.

Гидрозатвор не дазваляе каналізацыйным выпарэння атручваць паветра ў памяшканні.

Таксама вазы могуць адрознівацца размяшчэннем зліўной патрубка: ён можа быць гарызантальным, вертыкальным або касым.

На працы прыбора гэта не адбіваецца, а вось пры падключэнні да стояку дадзеная асаблівасць вельмі істотная.

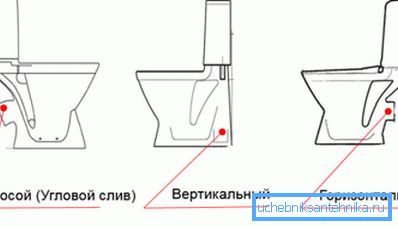

Разнавіднасці зліўной патрубка.

Звярніце ўвагу! Пры выбары ўнітаза варта вывучыць асаблівасці размяшчэння стояка і фанаў траяка. Звычайна купляюць прыбор з такім жа тыпам патрубка, які быў на старым ўнітазе.

зліўны бачок

Бачок і прылада для змывання ўнітаза.

Як ужо было сказана вышэй, бачок прызначаны для зліву змесціва чары ў каналізацыю. Сучасныя бакі абсталяваны механікай, якая ажыццяўляе аўтаматычную працу прылады.

Выраб мае асноўную частку і здымнае вечка, на якой у пераважнай большасці мадэляў размешчана кнопка зліву вады.

Як правіла, бак выраблены з таго ж матэрыялу, што і ўвесь прыбор: фаянса або фарфору. Раней выпускалі чыгунныя і сталёвыя рэзервуары, цяпер часам трапляюцца пластыкавыя ёмістасці.

Аднак найбольш якаснымі лічацца вырабы з фарфору, прычым гэта тычыцца і бака, і вазы.

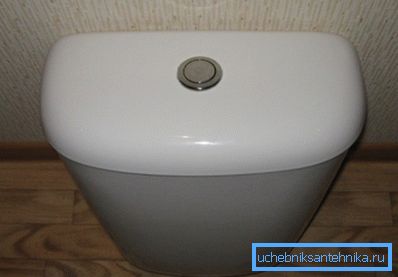

Часцей за ўсё бак выраблены з керамікі.

У мадэлі «кампакт» бак усталёўваецца на чашу і мацуецца з дапамогай пластыкавых або металічных нітаў з гайкамі.

Злучэнне абсталявана спецыяльнай гумавай пракладкай, якая робіць яго герметычным. Часам ёмістасць мае дадатковыя мацавання да сцяны.

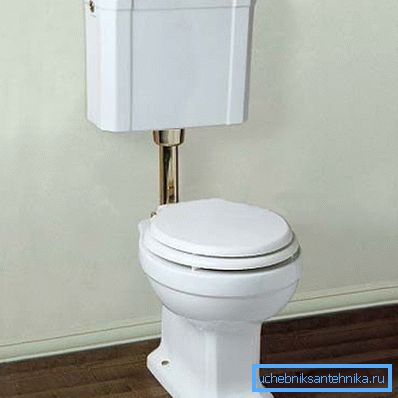

Асобна размешчаны бачок.

Таксама існуюць маналітныя мадэлі, у якіх бак ад чары неаддзельны. У старых і некаторых сучасных разнавіднасцях ёмістасць размешчана вышэй і злучаная з вазай вертыкальнай трубой.

Нарэшце, існуюць схаваныя рэзервуары, якія зафіксаваныя на ўсталявальнай раме для насценнага мацавання ўнітаза.

зліўная механіка

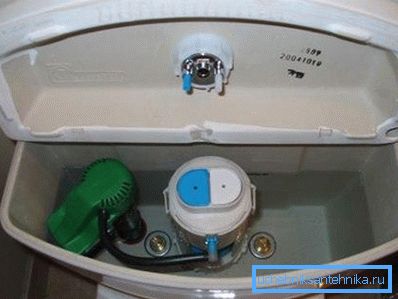

Зазірнем унутр бачка.

Давайце разгледзім канструкцыю бачка падрабязней:

Схема канструкцыі зліўной бака.

У склад зліўной механізму ўваходзіць:

  1. Клапан падачы вады з поплавковым запорным механізмам. Перакрывае і адкрывае канал для паступлення вадкасці ў залежнасці ад становішча паплаўка (узроўня вады);
  2. Пераліўная трубка (сіфон), сумешчаная з клапанам змыўшы і грушай, якая зачыняе зліўную адтуліну;
  3. Цяга, якая дазваляе падымаць грушу і адкрываць адтуліну для змывання;
  4. Паплавок, які злучаны спіцай з клапанам падачы. Пры перамяшчэнні паплаўка ўверх спіца цісне на мембрану, якая перакрывае канал паступлення вады ў бак;
  5. Узровень вады ў рэзервуары.

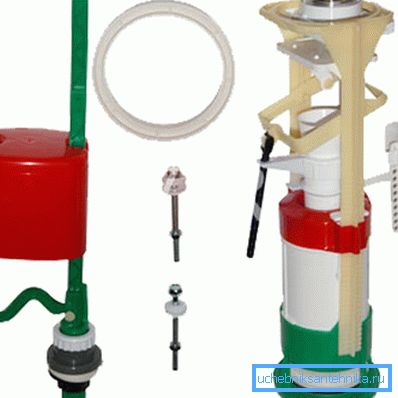

Сучасны варыянт механікі.

Звярніце ўвагу! Сучасная механіка ўладкованая некалькі інакш, аднак прынцып яе дзеяння застаўся ранейшым. Старую схему мы выкарыстоўваем для нагляднасці.

Прылада для зліву вады ў ўнітазе дазваляе адрэгуляваць колькасць вадкасці, назапашваць бакам. Для гэтага ў клапане падачы размешчаны шруба, кручэнне якога змяняе становішча спіцы паплаўка, пры якім адбываецца замыканне канала.

Таксама можна рэгуляваць ўзровень, змяняючы форму спіцы: для гэтага яе можна падхіліць або выкарыстоўваць каленам злучэнне, калі яно прадугледжана канструкцыяй.

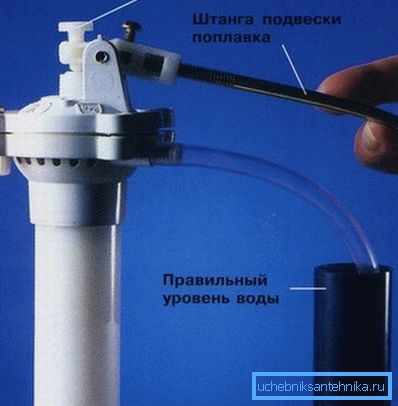

Настройка паплаўка дазваляе рэгуляваць змыўшы.

Звярніце ўвагу! Падчас паломкі механікі або недастатковай змывання не спяшаецеся спісваць сістэму. Перад тым, як памяняць зліўную прылада ва ўнітазе, праверце яго наладу, а таксама стан гумовых пракладак і мембраны клапана.

Інструкцыя па наладзе механікі можа моцна адрознівацца ў залежнасці ад яе канфігурацыі, бо сучасныя прыборы адрозніваюцца ўдасканаленымі сістэмамі кіравання.

Аднак варта адзначыць, што чым навей прыбор, тым прасцей яго наладжваць, так што турбавацца не варта.

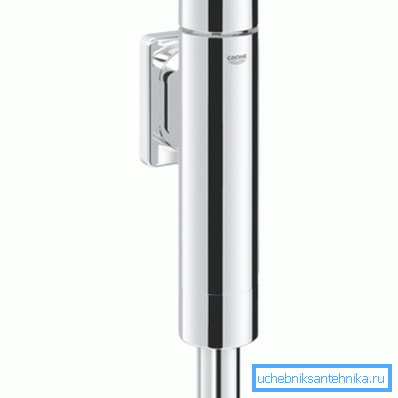

Механізм для зліву пад ціскам.

Таксама існуе смывных прылада пад ціскам для ўнітаза, якое дазваляе адмовіцца ад назапашвальнага бака.

Аднак для прыватнага жылля такое рашэнне падыходзіць дрэнна, так як патрабуе прамога падлучэння цалевай або? магістралі да ўнітаза, што дрэнна ўзгадняецца з асаблівасцямі ўнутрыкватэрных разводкі труб халоднага водазабеспячэння.

Акрамя таго, такая канструкцыя моцна шуміць і стварае гідраўдар ў сеткі.

выснову

Кошт добрай сантэхнікі дастаткова высокая, і пры яе выбары пажадана разбірацца ў прыладзе ўнітаза. Таксама гэтыя веды дапамогуць правільна наладзіць і камфортна эксплуатаваць прыбор, а відэа ў гэтым артыкуле вам у гэтым дапаможа.
