Сістэма каналізацыі ў шматкватэрным доме: прылада і метады

Плануючы рамонтныя работы, у якія ўключана замена каналізацыі, падлучэнне дадатковых прылад і прыбораў або перапланіроўку, неабходна разумець асноўныя прынцыпы прылады дадзенай сістэмы. Без выразнага разумення прынцыпаў працы вы не зможаце пазбегнуць мноства памылак у працэсе мантажу. А цана такіх памылак, як правіла, даволі высокая, т. К. Адзіная магчымасць выправіць гэта цалкам перарабіць усю разводку.

Варта адзначыць, што прылада каналізацыі ў шматкватэрным доме не ўяўляецца сабой складаную сістэму. Задачы яе простыя і інтуітыўна зразумелыя: транспарціроўка сцёкавых вод ад кропак водазабору, у ролі якіх могуць выступаць, рукамыйніцы, ракавіны, пральныя машынкі, ванныя чары і т. Д., Да стаяка.

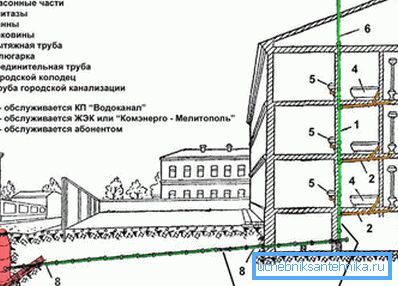

На фота - тыпавая схема

Звярніце ўвагу! Асноўная складанасць прылады каналізацыйнага трубаправода ў тым, што сцёкавыя воды павінны перамяшчацца самацёкам, таму праект павінен улічваць дадзеную акалічнасць.

Каналізацыі тыпавога шматкватэрнага будынка

Структура каналізацыйнай сеткі

Дома, пабудаваныя па тыпавых праектах мінулага стагоддзя, звычайна прадугледжваюць блізкае размяшчэнне санвузла і кухні, таму каналізацыйны трубаправод у іх аднолькавы.

Разводка, як правіла, вырабляецца ў наступнай паслядоўнасці:

  1. Пад мыйкай на кухні, як правіла, пачынаецца сістэма;
  2. Затым праходзіць у ванную;
  3. Туалет, дзе і вырабляецца ўрэзка ў цэнтральны стояк, ідучы праз усе паверхі будынка.

Звярніце ўвагу! Стояк дома павінен мець выснову на дах для таго, каб забяспечыць вентыляцыю сістэмы.

Мантаж сістэмы павінен грунтавацца на наступных прынцыпах:

  • Асноўная задача сістэмы - транспарціроўка сцёкавых вод ад прыбораў у кожнай кватэры ў агульны стояк;
  • Праца сістэмы грунтуецца на прынцыпе самацёку без неабходнасці стварэнні дадатковага ціску;
  • Для таго каб арганізаваць самацёк, трубы неабходна размяшчаць пад вуглом;

Звярніце ўвагу! Кут нахілу трубаправода рэгламентуюць нормы і правілы для каналізацыі ў шматкватэрным доме.

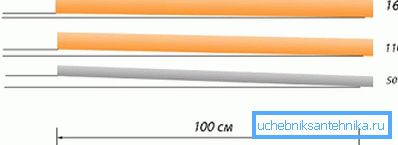

параметры ўхілу
  • Ўхіл павінен быць захаваны па ўсёй працягласці трубаправода. Пры адсутнасці ўхілу на некаторых адрэзках сістэмы, асабліва ў паваротных участках, часта будзе ўтварацца засор каналізацыі ў шматкватэрным доме.

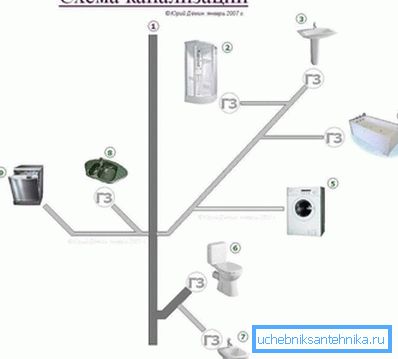

Схема каналізацыйнага трубаправода

дэманстрацыя разводкі

Як правіла, усе сантэхнічныя прыборы ў доме маюць патрэбу ў падключэнні да каналізацыйным стояку, за выключэннем хіба што полотенцесушителя і воданагравальніка, якім сцёк не патрабуецца.

Для арганізацыі каналізацыйнай сістэмы ў рамках адной кватэры звычайна выкарыстоўваюць стандартную схему:

  1. Каналізацыйны стаяк абсталюецца крыжавінай, якая забяспечана трыма адводамі, два з якіх прызначаныя для злучэння з тубами ў 50 мм дыяметрам, а адзін для 100-міліметровых труб;
  2. Асноўная магістраль сістэмы дыяметрам у 10 см выкарыстоўваецца для арганізацыі каналізацыйнага сцёку ўнітаза;
  3. Адна з магістраляў дыяметрам у 5 см неабходная для падлучэння прыбораў, якія размяшчаюцца ў памяшканне ваннай, гэта могуць быць: ванная, душавая кабіна, рукамыйніца і т. Д .;
  4. Другая пяцісантыметровым магістраль патрэбна для арганізацыі зліву прыбора ў кухні, у якасці якіх выступаюць, як правіла, мыйка, посудомойку і т. Д .;
  5. Астатнія трубы ў сістэмы з'яўляюцца разгалінаваннем магістраляў да падлучальнай сантэхніцы. Паслядоўнасць злучэння ў дадзеным выпадку вызначаецца толькі месцам ўстаноўкі дадатковай сантэхнікі.

Звярніце ўвагу! У кватэрах з досыць вялікай плошчай можа абсталявана двума высновамі каналізацыйнага стояка, асабліва калі планіроўкай прадугледжана выдаленае размяшчэнне санвузла і кухні.

рамонт каналізацыі

Разводка ў памяшканнях санвузла

З прычыны таго, што пакуль не прыдумана вечнае абсталяванне, у свой час кожны гаспадар сутыкнецца з тым, што спатрэбіцца рамонт каналізацыі ў шматкватэрным доме.

падбор труб

разнавіднасці труб

Сучасныя домаўладальнікі ўжо даўно не ўсталёўваюць чыгунныя трубы, большасць з іх аддаюць перавагу пластык.

Для каналізацыі падыдуць наступныя тыпы труб:

  • ПВХ - полихлорвиниловые;
  • ПНД - поліэтыленавыя;
  • PPRC - поліпрапіленавыя.

Савет. Прынцыповай розніцы паміж дадзенымі тыпамі матэрыялаў няма. З іх можа быць створаны як каналізацыйны трубаправод, так і ліўневая каналізацыя ў шматкватэрным доме.

тэхналогія зборкі

Злучэнне труб з пластыка

Інструкцыя, якая абумаўляе тое, якім чынам варта збіраць трубы сваімі рукамі, гранічна простая і зразумелая:

  • Кожная труба з адной са сваіх бакоў абсталёўваецца злучальнай каналізацыйнай муфтай з ўшчыльняльнікам з мяккай гумы;
  • Злучальныя элементы сістэмы, названыя фітынгамі, валодаюць такімі ж муфтамі;
  • Для арганізацыі стыку патрабуецца пусты канец трубы без муфты злучыць з муфтай фітынга або трубы. Гумовае кольца такой муфты стане гарантыяй герметычнасці злучэння;
  • Спецыялісты рэкамендуюць заганяць трубу да ўпора, а пасля пасунуць яе назад на адлегласць не больш за 1 см. Такі метад забяспечвае дэмпфернае зазор, які дазволіць скампенсаваць лінейныя пашырэння.

У тым выпадку, калі сантэхнічны прыбор настолькі выдалены ад каналізацыйнага стояка, што няма магчымасці арганізавацца перасоўванне вады самацёкам, неабходна ўсталяваць у сістэме каналізацыйны помпа.

Правілы карыстання

Правілы карыстання неабходна тлумачыць і дзецям

Існуюць правілы карыстання каналізацыяй ў шматкватэрным доме, выконваць якія проста абавязаны кожны карыстальнік каналізацыйнай сістэмы для таго, каб пазбягаць паломак і засоров.

  1. Унітазы ракавіны і рукамыйніцы павінны утрымлівацца ў чысціні;
  2. Гаспадары павінны сачыць за спраўнасцю уласных сантэхнічных прыбораў і не дапускаць паломак;
  3. Забараняецца выліваць у сістэму лёгкаўзгаральныя вадкасці і кіслоты;
  4. Не дапускаць бессэнсоўнага выдатку вады, яе пастаяннага патоку або працёкаў;
  5. Забараняецца выкідваць у сцёк харчовыя адходы;
  6. Забараняецца пры засмечваючы каналізацыйнай сістэмы вырабляць сліў да таго, як будзе праведзена чыстка каналізацыі ў шматкватэрным доме;
  7. Забараняецца выкідваць у сцёк будаўнічы смецце, пясок, сухія будаўнічыя сумесі і іх рэшткі, рыззё, прадметы гігіены, за выключэннем туалетнай паперы, шкло, прадметы з дрэва і металу;
  8. Аберагаць трубы і сантэхнічныя прыборы ад механічных удараў і сур'ёзных нагрузак;
  9. Для ачысткі пластыкавага трубаправода звонку карыстацца мяккай вільготнай рыззём;

Савет. Ні ў якім разе не варта выкарыстоўваць для павярхоўнай чысткі металічныя шчоткі.

  1. Пры засмечваючы пластмасавых труб нельга выкарыстоўваць сталёвую дрот, такая чыстка вырабляецца тонкай поліэтыленавай трубой або жорсткім гумовым шлангам.

Каналізацыя неабходная для адводу сцёкавых вод і вадкіх адходаў і з правіламі яе выкарыстання павінны быць азнаёмленыя ўсе члены сям'і, і дзеці ў тым ліку.

У заключэнне

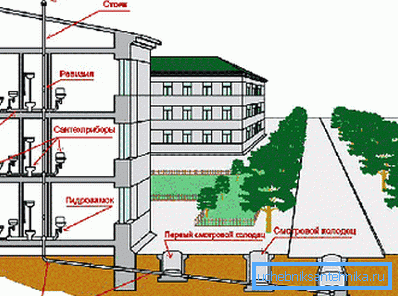

Арганізацыя сцёку ў вышынях

Калі вы плануеце вырабляць капітальны рамонт з поўнай заменай каналізацыйных труб, тады вам дапаможа відэа ў гэтым артыкуле з падрабязным апісаннем усіх этапаў вытворчасці прац. Але галоўнае правіла дадзенага працэсу - усё рабіць добра і якасна, паколькі спраўная праца каналізацыі - гэта залог камфортнага пражывання ў шматкватэрным будынку.

А акрамя правільнага вытворчасці рамонтных прац, неабходна таксама правільна выкарыстоўваць дадзеную сістэму, выключаючы паломкі і засоры ў сістэме.
