Унутраная каналізацыя - разгорнутае кіраўніцтва па ўстаноўцы

Правільна арганізаваць сістэму адводу сцёкаў з хаты - не такая ўжо і простая задача як можа здацца на першы погляд. Унутраная каналізацыя па БНіП павінна адпавядаць масе патрабаванняў, прычым ўлічваць адразу некалькі нарматываў. Тым не менш, выкананне правілаў гэтага кіраўніцтва дапаможа пазбегнуць памылак.

Нарматыўныя патрабаванні да ўнутранай каналізацыі

ДАСТ на водазабеспячэнне і ўнутраныя сеткі каналізацыі змяшчае асноўныя патрабаванні да пракладкі і эксплуатацыі сістэм водазабеспячэння і водаадвядзення.

Ужо на гэтым этапе можна надоўга ўгразнуць ў аналізе літаратуры, бо згадка пра каналізацыйнай сістэме і водазабеспячэнні сустракаецца адразу ў некалькіх дакументах:

• БНіП 2.04.01-85 * - можна лічыць галоўным дакументам з усяго пераліку. Змяшчае асноўныя дадзеныя, неабходныя для мантажу;
• БНіП 2.01.09-85 - выкарыстоўваецца галоўным чынам пры праектаванні вадаправода;
• БНіП 2.04.03-85 - увага засяроджваецца на гідраўлічным разліку элементаў водоотводящей сеткі. Мае каштоўнасць для профільных арганізацый, але пры пракладцы каналізацыі ў доме самастойна наўрад ці спатрэбіцца;
• БНіП 2.04.07-86 * - рэгулюе спосабы падагрэву вады для цэнтралізаванай сістэмы падачы гарачай вады, таксама змяшчае ўказанні па дадатковай апрацоўцы вады;
• БНіП 3.05.01-85 - адсюль можна запазычыць хіба што правілы размяшчэння сантэхнічных прыбораў па вышыні;
• ДАСТ 2874-82 * - вылучае патрабаванні па якасці вады.

Адзначыць варта яшчэ і БНіП 3.05.04-85 *, але ён шмат у чым дубліруе БНіП на ўнутраныя сеткі: каналізацыя ад 1985 года.

На падставе аналізу гэтых нарматываў можна сфармуляваць агульныя патрабаванні, якім павінна адпавядаць каналізацыя ў хаце:

• сцёкавыя вады павінны адводзіцца толькі па закрытым трубаправодах пад дзеяннем гравітацыі;
• злучэнне ўсіх сантэхнічных прыбораў з трубаправодам павінна выконвацца праз гидрозатвор каналізацыйнай сістэмы;

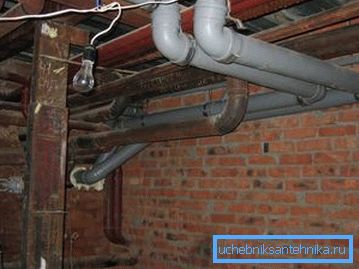

• што тычыцца размяшчэння, то адкрыты спосаб пракладкі труб дапускаецца выкарыстоўваць у падвальных і паўпадвальных памяшканнях. У астатніх выпадках выкарыстоўваецца схаваны спосаб пракладкі (за аздабленнем сцен, у шахтах, спецыяльных корабах і т. Д.);

• таксама ДАСТ на водазабеспячэнне і ўнутраныя сеткі каналізацыі патрабуе прадугледзець вентыляцыю каналізацыйнай сістэмы. Вентыляцыя ажыццяўляецца праз стаякі і выводзіцца на дах, мінімальная ўзвышэнне над узроўнем даху - 0,3 м;

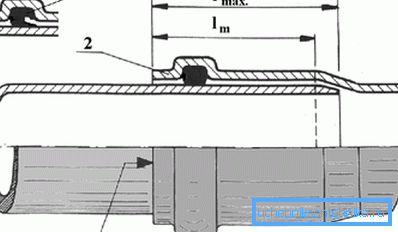

• злучэнне асобных элементаў трубаправода выконваецца раструбным спосабам з выкарыстаннем ўшчыльняльнікаў.

Поліпрапілен або ПВХ?

У апошні час на змену звыклым сталёвым або чыгунным трубах прыйшоў пластык, акрамя малога вагі такі трубаправод яшчэ і не ржавее, і валодае зайздроснай даўгавечнасцю. Выбар часцей за ўсё стаіць паміж поліпрапіленавыя трубы і трубамі з ПВХ.

Поліпрапіленавыя трубы адрозніваюцца больш высокай адчувальнасцю да перападаў тэмператур, з-за гэтага прыходзіцца выкарыстоўваць кампенсацыйныя патрубкі, каб ліквідаваць змена памераў. Трываласць іх падае з ростам тэмпературы сцёкаў.

Трубы з ПВХ пазбаўленыя такіх недахопаў. Панаракаць можна хіба што на тое, што гэты матэрыял дрэнна пераносіць доўгі ўздзеянне высокай тэмпературы і не такі пластычны як поліпрапілен.

У цэлым для сістэмы ўнутранай каналізацыі часцей за ўсё выкарыстоўваюцца менавіта ПВХ трубы. Поліпрапілен можа выкарыстоўвацца на асобных участках.

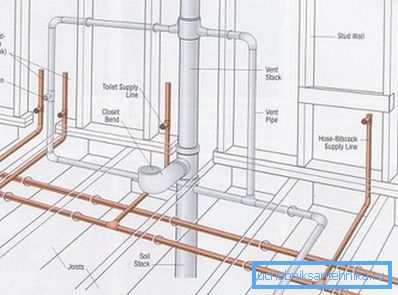

Планіроўка ўнутранай каналізацыі

Планіроўка абавязковая не толькі таму, што так можна параўнаць некалькі варыянтаў пракладкі каналізацыі і потым абраць самы просты. На гэтым этапе таксама вызначаецца патрабаваная даўжыня трубаправода і неабходныя фасонныя часткі для ўнутранай каналізацыі.

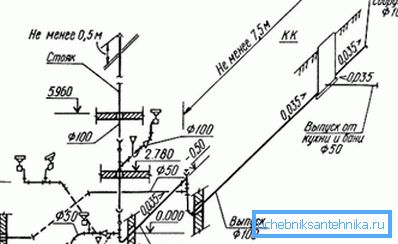

Простую каналізацыйную сістэму можна хутка запраектаваць і на лісце міліметровай паперы.

Інструкцыя на гэтым этапе выглядае такім чынам:

• у маштабе вычэрчваецца план дома / паверха;
• вызначаецца размяшчэнне сантэхнічных прыбораў на плане;

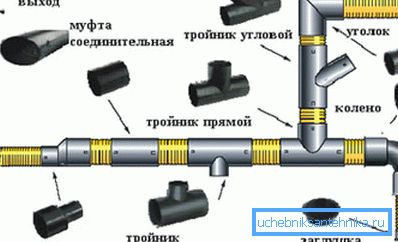

• на схеме малюецца трубаправод, а таксама ў выглядзе ўмоўных пазначэнняў паказваюцца патрэбныя фасонныя элементы (траякі, перахаднікі, калена і т. д.);

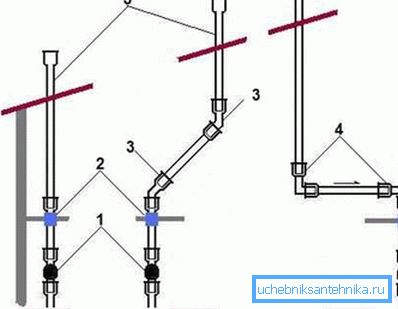

• трэба памятаць, што вентыляцыя каналізацыйнага стояка выводзіцца на дах дома, гэта ўлічваецца пры падліку агульнай даўжыні трубаправода.

Прапанаваную паслядоўнасць дзеянняў трэба паўтарыць для кожнага паверху. Пры падліку патрэбнага колькасці фасонных элементаў неабходна ўлічваць агульныя правілы выканання работ і патрабаванні да ўнутранай каналізацыі.

Агульныя правілы мантажу ўнутранай каналізацыі

Ўнутранае водазабеспячэнне і каналізацыя па БНіП павінны ўладкоўвацца з захаваннем наступных правілаў:

• як правіла для ўнутранай каналізацыі выкарыстоўваюцца трубы дыяметрам 110 ці нават 150 мм, выключэннем можна лічыць ўчастак трубаправода, напрыклад, ад кухонных сантэхнічных прыбораў;
• мінімальны рэкамендуемы дыяметр для стояка - 110 мм;

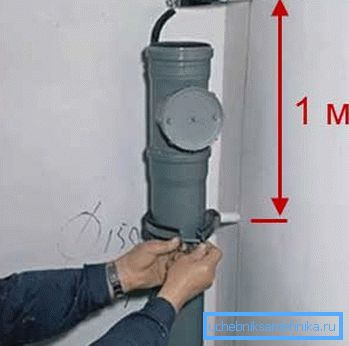

• трэба не забыцца пра хамутах. Хамут павінен знаходзіцца пад кожным злучэннем элементаў трубаправода, максімальная адлегласць паміж хамутамі - 0,4 м. Пры мантажы стояка хамуты ўсталёўваюцца праз 1 м;
• лік гидрозатворов роўна ліку сантэхнічных прыбораў;

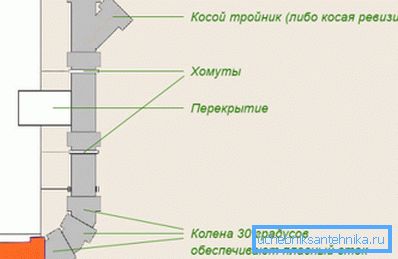

• колькасць кутоў павінна быць мінімальным, пажадана забяспечваць плыўнае спалучэнне участкаў трубаправодаў, для гэтага можна, напрыклад, замест злучэнні пад вуглом 90? дапускаецца выкарыстоўваць 3 племя па 30 ?;

• пасля кожнага павароту ўладкоўваецца рэвізія - звычайны трайнік з адкрываецца вечкам;

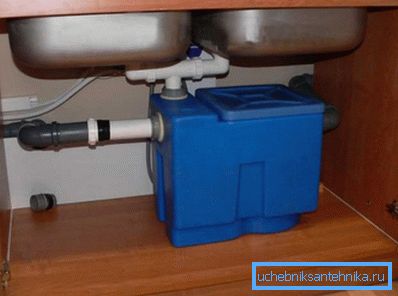

• пескоуловитель для ўнутранай каналізацыі - не з'яўляецца абавязковым элементам. Тым не менш, пескоуловители малых аб'ёмаў (не больш 0,1 м³) Могуць ўсталёўвацца пад мыйкі. Дзякуючы гэтаму зніжаецца рызыка забруджвання каналізацыі.

Звярніце ўвагу! Ўхіл гарызантальных труб ўнутранай каналізацыі можна павялічыць да 3 - 4 см на 1 м. Дзякуючы ўзрослай хуткасці патоку засоров труб атрымаецца пазбегнуць.

Пералічаныя правілы можна лічыць універсальнымі.

Прылада ўнутранай каналізацыі

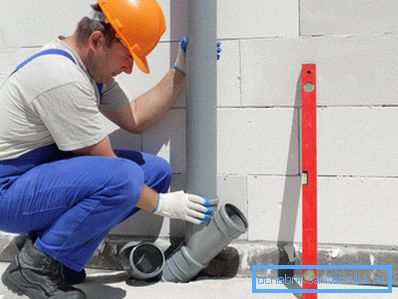

Наогул мантаж каналізацыйнай сістэмы пачынаецца ад сэптыка і да сантехприборов. Мантаж ўнутранай каналізацыі часцей выконваецца па кірунку ад выпускны трубы да сантэхнічных прыбораў.

Праца выконваецца ў 3 этапы:

• мантаж стояка;

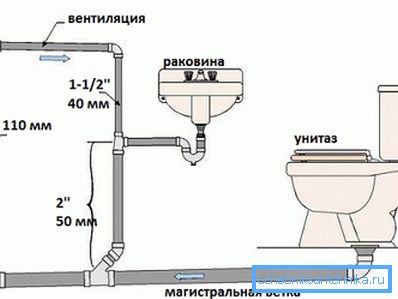

• разводка па паверхах;
• далучэнне да сантэхнічным прыбораў, ўстаноўка трапиков ў душы і т. д.

Мантаж слаба стояка

Да моманту пачатку мантажу сістэмы ўнутранай каналізацыі ўжо павінны быць скончаны асноўныя будаўнічыя работы. Што ж тычыцца шматпавярховых будынкаў, то ў перакрыццях павінны быць падрыхтаваны адтуліны, акрамя таго, павінен быць вядомы ўзровень чыставой падлогі.

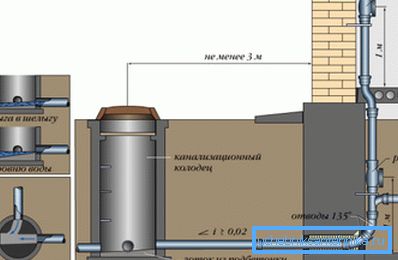

Сам па сабе стояк мантуецца лёгка - проста трэба ў адно цэлае злучыць секцыі труб і ўсталяваць у патрэбных месцах траякі. Таксама рэкамендуецца на кожным паверсе і ў падвале ўсталяваць рэвізійныя касыя траякі. Дзякуючы ім ачыстку каналізацыі можна будзе выканаць сваімі рукамі.

Хамуты рэкамендуецца ўсталёўваць так, каб кальцо знаходзілася непасрэдна пад пашырэннем раструба. За кошт гэтага труб мала таго, што не будзе адхіляцца па гарызанталі, але яшчэ i не просядет па вертыкалі.

У адкрытым выглядзе ў прыватных дамах стаякі практычна ніколі не пакідаюцца. Іх можна замаскіраваць, напрыклад, з дапамогай невялікі гіпсакартоннай перагародкі. Пасля гэтага можна прыступаць да разводцы гарызантальнага трубаправода па паверхах.

Злучэнне сантэхнічных прыбораў са стояков

У прынцыпе, кладка труб можа весціся ў абодвух напрамках (ад стояка да сантэхнічных прыбораў або наадварот). На гэтым этапе асабліва важна выканаць ўхіл трубаправода.

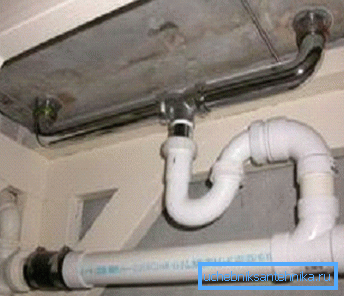

Звярніце ўвагу! Пры мантажы ад сантехприбора да стояку, да яго спачатку ў абавязковым парадку далучаецца гидрозатвор ў выглядзе S- вобразнага трубаправода. За кошт вадзяной перамычкі ў памяшканне не будзе паступаць непрыемны пах з каналізацыі, ды і кошт такой канструкцыі невялікая.

Пасля гэтага варта гарызантальны ўчастак трубаправода да стаяка. Дзеля забеспячэння ўхілу трубы дапускаецца пад трубу падкласці пракладкі, калі яна не мацуецца з дапамогай хамутоў. Адлегласць паміж пракладкамі не павінна перавышаць 1 м.

На што варта звярнуць увагу пры прыладзе каналізацыі

Дробязі, як заўсёды, гуляюць не апошнюю ролю.

Асаблівая ўвага трэба звярнуць на такія аперацыі:

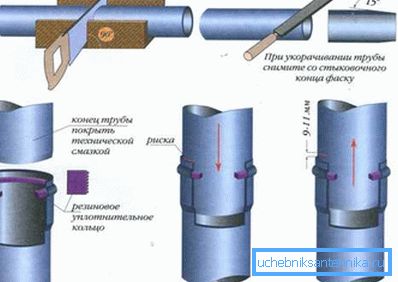

• рэзка труб. Калі праца выконваецца сваімі рукамі, то часцей за ўсё выкарыстоўваецца альбо піла, альбо струна. Перад раструбным злучэннем трэба прыбраць задзірыны звычайным нажом, і зняць фаску з краю трубы;

• усе злучэнні павінны быць герметычнымі, для гэтага паверхні труб перад злучэннем прашмароўваюцца герметыкам;

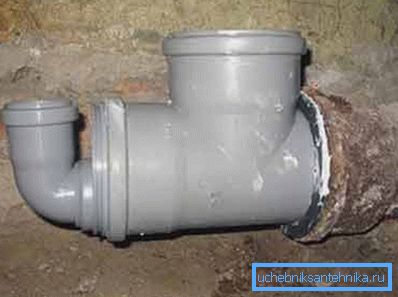

• можна пластыкавыя трубы злучаць, напрыклад, з чыгуннымі. У гэтым выпадку выкарыстоўваецца гумавая абшэўка. Спярша яна прыляпляецца герметыкам да ўнутранай паверхні трубы, а потым ужо ў яе ўстаўляецца пластыкавы трубаправод;

• пры пракладцы трубы праз бетонныя перакрыцці рэкамендуецца адтуліну зрабіць па дыяметры больш, чым труба. Потым праз гэты канал пракладваецца трубаправод і ўцяпляецца.

падвядзенне вынікаў

У кожным доме даводзіцца вырашаць пытанне адводу сцёкаў. Калі ў хаце толькі плануецца ўнутраная каналізацыя - ПВХ трубы стануць выдатным выбарам. Дзякуючы высокім эксплуатацыйных якасцях, у першую чаргу даўгавечнасці, менавіта яны ў апошнія гады сталі асабліва папулярныя. Што ж тычыцца тэхналогіі прылады каналізацыі, то, нягледзячы на ​​багацце нарматыўных патрабаванняў, справіцца з гэтай задачай зможа кожны.

На відэа ў гэтым артыкуле ўвага надаецца тэхнічнай баку пытання.
