Ўстаноўка фанаў трубы для каналізацыі

05-04-2018
Каналізацыя

Фанаў труба з'яўляецца неад'емнай складнікам каналізацыйнай сістэмы ў доме, які мае два паверхі і больш. Яна забяспечвае адвод непрыемных пахаў у атмасферу і забяспечвае ўстойлівае ціск у стояках, нават пры скідзе вялікага аб'ёму вады. Ўстаноўка фанаў трубы для каналізацыі выключае зрыў гидрозатворов хатняй сантэхнікі, так як без яе пры разрэджанне паветра ў трубах адбываецца выцягванне вады з унітаза і калена ракавіны, з-за гэтага непрыемны пах з каналізацыі трапляе ўнутр памяшкання. У аднапавярховых дамах з невялікай колькасцю сантэхнічных кропак такое здараецца рэдка, але і тут магчыма разавае перакрыцце перасеку стояка і адукацыя вакууму. Не варта грэбаваць мантажом фанаў трубы і падвяргаць сваё жыллё атацы каналізацыйных газаў.

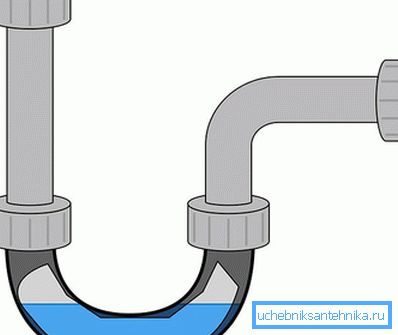

Гидрозатвор

Ўстаноўка выцяжнога стояка вырашыць яшчэ адну праблему, якая з'яўляецца нават пры спраўна якая працуе каналізацыі. Сіфоны з маленькім запасам вады, устаноўленыя ў месцах рэдкага выкарыстання, перасыхаюць і пазбаўляюцца гидрозатвора. У пакой паступае непрыемны пах каналізацыі. У фанаў трубе адбываецца рух цёплага паветра да адтуліны на даху, пры гэтым узнікае некаторы разраджэнне паветра, выцягваюць пах з высмяглага сіфона.

Віды фанаў труб

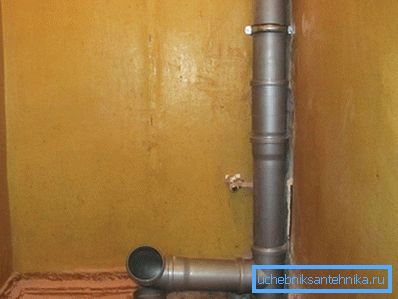

Пластыкавая пластыкавая труба

Форма і даўжыня фанаў трубы не рэгламентавана, таму яе дэталі могуць стыкавацца пад рознымі кутамі, а вось матэрыялам для вентыляцыйнага адводу можа служыць толькі пластык і чыгун. Галоўная ўмова мантажу - аднолькавы матэрыял для каналізацыйнай і фанаў трубы. Усе дэталі і злучэнні павінны быць аднастайныя па складзе, тады вентыляцыйны канал будзе функцыянаваць без перабояў.

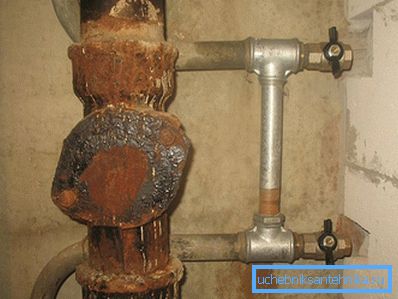

Чыгунная фанаў труба

Чыгун мае шмат недахопаў: вялікую вагу, схільнасць да карозіі і з'яўленню адкладаў, складанасць мантажу і высокі кошт. Стыкі такіх труб складана зрабіць герметычнымі і яны часта прапускаюць пах. Па магчымасці яго замяняюць пластыкам яшчэ ў працэсе мантажу каналізацыйнай сістэмы. Папулярнымі відамі палімерных вырабаў сталі трубы з полівінілхларыду (ПВХ) і прапілену (ПП). Гэтыя сплавы ўстойлівыя да дзеяння хімічных рэчываў, маюць гладкую паверхню, якая забяспечвае высокую прапускную здольнасць, яны трывалыя і жорсткія, не баяцца механічнага ўздзеяння.

Выпадкі абавязковай ўстаноўкі вентыляцыі для каналізацыйнай сістэмы:

  1. Дом мае два паверхі і больш або вялікая колькасць сантэхнікі на адным паверсе.
  2. Наяўнасць басейна і джакузі, здольных імгненна стварыць вялікі аб'ём спушчальны вады.
  3. Выкарыстанне ў каналізацыйнай сістэме стояков перасекам 50 мм.
  4. Размяшчэнне зліўны ямы або сэптыка бліжэй, чым на 5 м да жылога дома.
  5. Пры недастатковым ухіле вывадных каналізацыйных труб.

Падрыхтоўка да мантажу

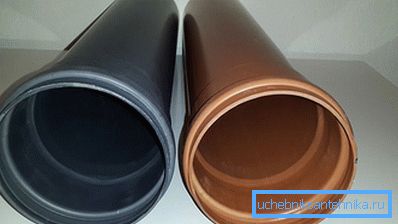

Трубы канализационные110 мм

Перад устаноўкай вентыляцыі неабходна купіць трубы і злучальныя элементы. Матэрыял труб падбіраецца такі ж, як у каналізацыі, а дыяметр павінен раўняцца перасеку асноўнага стояка, звычайна гэта 110 мм. Фанаў труба павінна пачынацца ў цёплым памяшканні, напрыклад, у прыбіральні, а заканчвацца над дахам хаты. Пераход ад цяпла да холаду створыць цягу ў вентыляцыйным канале. Выконваючы самастойную ўстаноўку, неабходна ўлічваць асноўныя правілы размяшчэння фанаў трубы:

  • выдаленне ад гаўбцоў і вокнаў - 4 м;
  • не варта зачыняць трубу каўпакамі або дэкаратыўнымі элементамі, гэта прыводзіць да адукацыі кандэнсату;
  • вышыня над дахам ад 5 м;
  • катэгарычна забараняецца сумяшчаць фанаў трубу з вентыляцыяй будынка або комінам;
  • калі выхад фанаў патрубка размяшчаецца побач з трубой вентыляцыі, ён павінен пераўзыходзіць яе на 15 см;
  • у выпадку калі труба выведзена праз сцяну, неабходна засцерагчы яе ад пашкоджання пры падзенні расталага снегу.

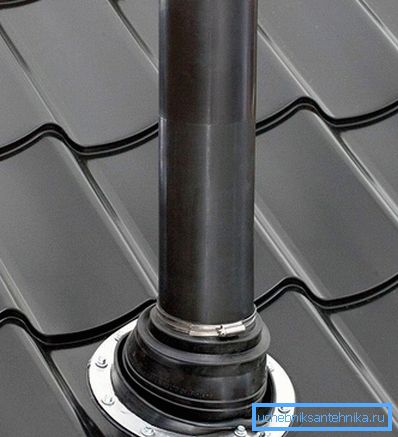

Фанаў труба на даху

Калі ў хаце устаноўлены адзін ці два стояка, то іх аб'ядноўваюць і выводзяць фанаў трубу на дах. У выпадку вялікай колькасці каналізацыйных стояков не варта рабіць некалькі выцяжак. У такім выпадку на частку сістэмы ўсталёўваюцца вакуумныя клапаны.

вакуумны клапан

Прылада складаецца з гумовага ўшчыльняльніка, які герметычна апранаецца на стояк, і спружыны. У момант падзення ціску адкрываецца клапан і ў каналізацыю трапляе паветра з памяшкання, пасля выраўноўвання спружына замыкае прылада.

Мантаж фанаў элементаў

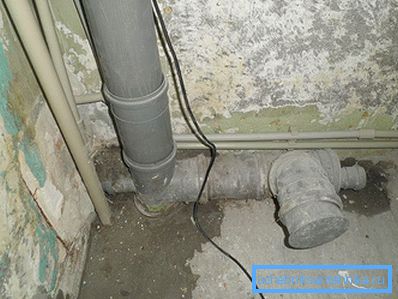

Мантаж фанаў элементаў фанаў трубы

Перад тым як усталяваць фанаў трубу, дэмантуецца стары стояк. Асноўная частка трубы павінна ўсталёўвацца прама, а да яе падключаюцца бакавыя адводы. Мантаж пачынаецца ад падмурка, дзе вентыляцыйны стояк злучаецца з вонкавага частка каналізацыі. Мацаванне да сцяны выконваецца металічнымі хамутамі. У кожным прыбіральні усталёўваецца трайнік O 110 мм для злучэння з унітазам. Пры неабходнасці цеплаізаляцыі на фанаў трубу апранаюць чахол з пеноизола. Месца праходжання перакрыцця запаўняецца будаўнічай пенай, каб не ствараць вібрацыю. Стварэнне шумаізаляцыі актуальна пры ўсталёўцы фанаў трубы. Каб паменшыць гук якая льецца вады, абгарніце вентыляцыйны стояк «Изотонном» - пенополиэтиленом, якія прадаюцца ў рулоне. На трубе яго замацоўваюць армаваным скотчам.

Пасля ўстаноўкі фанаў трубы і стварэння гукаізаляцыі вас не патурбаваў шум злівацца вады і непрыемныя пахі.

відэа

У гэтым відэа аб фанаў стояке распавядаецца, чаму гэтаму элементу вашага дома трэба надаць пільную ўвагу:

У гэтым відэа паказана, як вывесці каналізацыйны стаяк на дах:
