Зліўныя трубы што трэба для мантажу

Пластыкавыя трубы для зліву каналізацыі, якія выкарыстоўваюцца на побытавым узроўні, як правіла, маюць дыяметр 32 мм, 50 мм, 100 мм і 150 мм, хоць, два самых запатрабаваных выгляду, гэта 50 мм, 100 мм. Акрамя таго, для мантажу разводкі сістэмы выпускаюцца фрагменты рознай даўжыні, і яны могуць быць 25 см, 35 ​​см, 50 см, 75 см, 100 см, 150 см і 200 см (фрагментацыя 150-міліметровай трубы пачынаецца ад 50 см, больш дробных звычайна не вырабляюць).

Больш падрабязна пра такія элементах мы раскажам ніжэй, а таксама паглядзім дэманстрацыю тэматычнага відэа ў гэтым артыкуле.

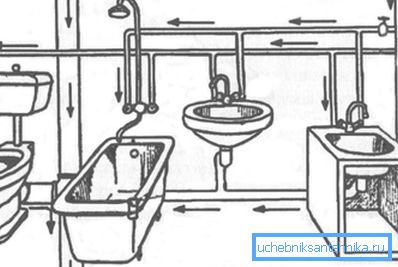

Прынцып сістэмы каналізацыі і вадаправода ў кватэры ці доме

Абсталяванне для каналізацыйнага трубаправода

Заўвага. Уся сістэма, мантаваным для каналізацыі, у асноўным складаецца з труб рознага дыяметра. Але ўсе яны павінны неяк стыкавацца, таму прамысловасць для гэтай мэты вырабляе аднастайныя фітынгі (ПВХ), а таксама гумовыя абшэўкі (рэдукцыі) і ўшчыльняльныя кольцы.

трубы

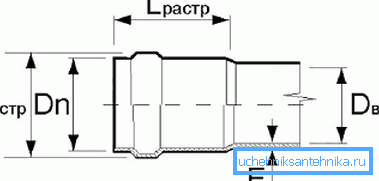

асноўныя параметры

Самым асноўным параметрам, няхай гэта будзе зліўная труба з даху ці гэта будзе каналізацыйны стаяк, або гарызантальная разводка меншага дыяметра, можна назваць вонкавы дыяметр - ад яго не залежыць прапускная здольнасць, але менавіта на яго звяртаюць увагу пры мантажы. Ніжэй мы прапануем вашай увазе табліцу ўсіх тыпаразмераў поливинилхлоридной каналізацыі.

Дыяметр вонкавы (мм) Кальцавая калянасць намінальная (SN, кн / м2)
Dn Дапусцім. адхіленні 2 4 8
SDR 51 SDR 41 SDR 38
Таўшчыня трубавых сценак (мм)
en Доп. адкл. en Доп. адкл. en Доп. адкл.
50 ± 0,2 - - 1,3 ± 0,4 1,6 ± 0,4
63 ± 0,2 - - 1,6 ± 0,4 2,0 ± 0,5
75 ± 0,3 - - 1,9 ± 0,4 2,3 ± 0,5
90 ± 0,3 - - 2,2 ± 0,5 2,8 ± 0,5
110 ± 0,3 - - 2,7 ± 0,5 3,4 ± 0,5
125 ± 0,3 - - 3,2 ± 0,6 3,9 ± 0,6
160 ± 0,4 3,2 ± 0,6 4,0 ± 0,6 4,9 ± 0,7
200 ± 0,5 3,9 ± 0,6 4,9 ± 0,7 6,2 ± 0,9
250 ± 0,5 4,9 ± 0,7 6,2 ± 0,9 7,7 ± 1,0
315 ± 0,6 6,2 ± 0,9 7,7 ± 1,0 9,7 ± 1,2
400 ± 0,7 7,7 ± 1,0 9,8 ± 1,2 12,3 ± 1,5
500 ± 0,9 9,8 ± 1,2 12,3 ± 1,5 15,3 ± 1,8
630 ± 1,1 12,3 ± 1,5 15,4 ± 1,8 19,3 ± 2,2
800 ± 1,3 15,4 ± 1,8 19,6 ± 2,2 24,5 ± 2,7
1000 ± 1,6 19,6 ± 2,2 24,5 ± 2,7 30,6 ± 3,3
1200 ± 2,0 24,5 ± 2,7 29,4 ± 5,2 36,7 ± 3,5

Заўвага. У прыведзенай табліцы пазначаны ўсе параметры труб, пачынаючы ад перасеку 50 мм і вышэй, хоць у жылым сектары выкарыстоўваюцца параметры на 50 мм, 110 мм і 150 мм. Фактычны дыяметр 110 мм пры куплі ў краме звычайна разглядаецца, як 100 мм - як труба, так і кошт пры гэтым не змяняюцца.

Фітынгі і рэдукцыі

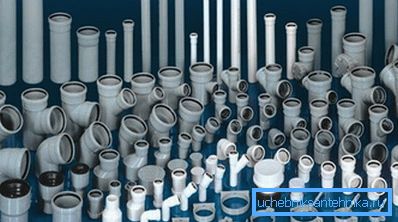

Розная канфігурацыя фітынгаў
  • Для таго каб зрабіць які-небудзь стык на трубаправодзе, як тое ўрэзка, паварот, развязка вузла або пераход на іншы дыяметр і ў іншую плоскасць, выкарыстоўваюцца спецыялізаваныя перахаднікі рознай канфігурацыі. Напрыклад, зліўная труба для ўнітаза можа быць выканана, як пластыкавы куток ці гафрыраваны рукаў, але гэта ўсё трэба неяк падлучыць да стояку, і вось тут якраз і патрэбен трайнік (чацвярык - для адводу да іншых санвузлом), які ўразаюць у стояк .

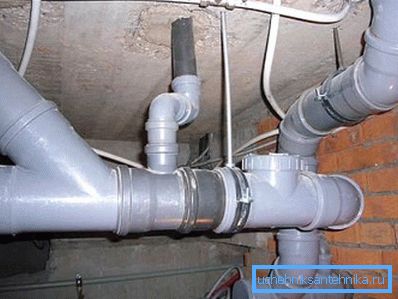

Складаная развязка ў падвале
  • Прыкладна такім жа спосабам падключаецца зліўная труба для ваннай або ракавіны - гафрыраваны рукаў сіфона стасуецца з раструбам вуглавога каналізацыйнага фітынга ці траяка, дзе для ўшчыльнення выкарыстоўваецца гумовае кольца або абшэўка. Таксама існуюць складаныя развязкі, асабліва ў падвалах прыватных дамоў, калі ў кватэры трубы практычна адсутнічаюць - для кожнага санвузла адвод робіцца праз падлогу, таму ўнізе, пад столлю склепа, трэба стыкаваць шмат труб, прычым пад розным ухілам і з розным дыяметрам.

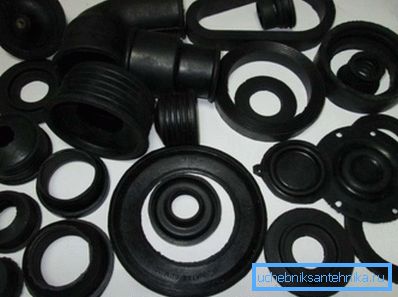

Гумовыя абшэўкі і ўшчыльняльныя кольцы
  • Гумавая абшэўка часам бывае проста незаменная, напрыклад, падлучэнне зліву пральнай машынкі да каналізацыйнай трубе ажыццяўляецца з дапамогай 32-міліметровай трубы, якую трэба злучыць з раструбам 50-міліметровай. Але такія фітынгі з ПВХ вялікая рэдкасць, таму ў шклянку раструба заганяецца гумавая рэдукцыя 5032 мм і так вырашаецца праблема. Дакладна такая ж сітуацыя ўзнікае, калі падключаецца зліўная труба для ракавіны - там выкарыстоўваецца рэдукцыя 5040 мм пад гафрыраваны рукаў сіфона.
  • Ўшчыльняючымі гумовыя кальца пастаўляюцца заводам-вытворцам у камплекце з пластыкавай трубой, так што вам іх не прыйдзецца купляць асобна. Пры стыкоўцы трэба быць уважлівым, каб не здарылася перакосу і калі пасля пробнага зліву вы заўважыце цячы па якому-небудзь з стыкаў, то не спяшаецеся яго латаць сіліконам або герметыкам. У гэтых выпадках інструкцыя рэкамендуе дэмантаваць такое злучэнне, паправіць кольца і сабраць яго зноў - цячы знікне.

Карысны савет. Пры зборцы каналізацыі сваімі рукамі часам узнікаюць пэўныя цяжкасці - прычынай гэтаму, занадта жорсткае ўшчыльняльнае кольца з гумы. Каб ліквідаваць такую ​​праблему, можна нашмараваць кольца або канец трубы (ці тое і другое) вадкім мыйным сродкам для бытавога ужывання. Гэта значна палегчыць працоўны працэс злучэння.

карысныя гаджэты

Назіральнай калодзеж для рэвізіі

У выпадку ўзнікнення засора пад мыйкай, мала ў каго ўзнікне пытанне, як прачысціць зліўную трубу на кухні, тут усё проста - здымаеце рукаў сіфона з фітынга і праз раструб ўводзіце сантэхнічны трос у бок стояка. Але што рабіць, калі такая зборка зроблена не па прамой лініі, а з паваротамі (часам на 90?) Або калі даўжыні троса недастаткова?

У такіх выпадках на паваротах і на доўгіх участках (больш за 4-5 метраў) ўразаецца пластыкавая рэвізія, якая можа быць, як у памяшканні, так і звонку, пад зямлёй, толькі ў апошнім выпадку над ёй ўладкоўваюць назіральнай студня з бетонных кольцаў або цаглянага мура .

Рэвізія вельмі падобная па вонкавым выглядзе і спосабу мантажу на трайнік, толькі ў нашым выпадку бакавы адвод тут робіцца з разьбой, каб яго можна было шчыльна зачыніць вечкам, якую добра відаць на верхнім фота. Для ліквідацыі засора крышку адкручваюць і ўводзяць у трубу сантэхнічны трос ў патрэбным кірунку.

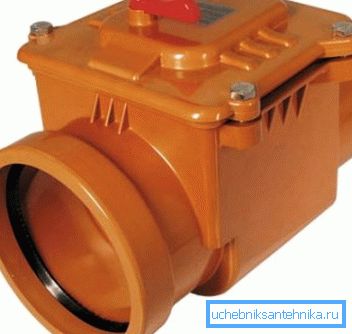

Мембранны запорный клапан з пластыка (ПВХ)

Для таго каб пазбегнуць пераліву выкарыстоўваюць зваротны запорный клапан каналізацыі, які звычайна ўсталёўваюць у прыватным сектары або на першых паверхах шматпавярховых будынкаў. Сутнасць працы такога гаджэта складаецца ў наступным - калі ўзровень вады ў каналізацыі падымаецца вышэй, чым узровень труб у кватэры (доме), то ўся гэтая вадкасць пачне вылівацца праз ўнітаз, ванну, а часам і мыйку з ракавінай (закон сазлучаных сасудаў). Але калі да жылога памяшкання ўсталяваць зваротны клапан, то такога не адбудзецца.

Такія прыстасаванні могуць быць вертыкальнымі і гарызантальнымі, з завалай ў выглядзе мембраны з гумовай пракладкай (з пластыка), альбо шаравымі гарызантальнымі, з фланцавых злучэнняў (з чыгуну або сталі). Апошні варыянт звычайна выкарыстоўваецца для прамысловых магутнасцяў.

заключэнне

Пластыкавыя сцёкавыя трубы для даху, памяшкання або кладкі пад зямлю нічым не адрозніваюцца адзін ад аднаго і робяцца з аднаго і таго ж матэрыялу - ПВХ. Асноўная розніца паміж імі складаецца ў памерах і спосабах кладкі.
