Зваротны каналізацыйны клапан - віды прылад і прынцып іх

Каналізацыйная сістэма ўяўляе сабой цэлы комплекс камунікацый, функцыянаванне якіх залежыць ад мноства фактараў, і любая няспраўнасць можа прадстаўляць вялікую небяспеку вашаму маёмасці і навакольнага асяроддзі. Ўстаноўка зваротнага клапана на каналізацыю дазваляе засцерагчы сістэму за кошт таго, што прылада дае магчымасць рухацца сцёкавых водаў толькі ў адным кірунку, дзякуючы чаму нават у выпадку ўзнікнення засора вадкасць будзе ўтрымлівацца ўнутры труб.

Клапаны для трубы ПВХ 110 мм можна набыць практычна ў любой краме сантэхнікі

Прынцып працы і варыянты выканання вырабаў

Сама канструкцыя прызначана для таго, каб выключыць трапленне сцёкавых вод у памяшканні, так як вадкасць пры адукацыі засоров ў сістэме і налёту ўнутры труб мае ўласцівасць рухацца па шляху найменшага супраціўлення.

Сістэма ўяўляе сабой досыць просты механізм, які складаецца з мембраны, рычага або іншага вузла, які забяспечвае рух вадкасці толькі ў адным кірунку, і корпуса, які часцей за ўсё абсталяваны вечкам для ачысткі ад забруджванняў.

У залежнасці ад асаблівасцяў ўнутранага прылады ўсё вырабы можна падпадзяліць на наступныя групы:

  • Межфланцевые.
  • шаравыя.
  • пад'ёмныя.
  • паваротныя.

Больш падрабязна кожны з варыянтаў мы вывучым ў наступным раздзеле.

Таксама пры вытворчасці могуць быць выкарыстаны некалькі відаў матэрыялаў, разгледзім асаблівасці кожнага з іх:

пластык Самы просты варыянт, кошт якога належыць да самых бюджэтных рашэнняў. Да вартасцяў можна аднесці прастату ўстаноўкі сваімі рукамі, так як выраб абсталяванае усімі неабходнымі крапежнымі вузламі, існуе мноства варыянтаў і на трубаправоды дыяметрам 50 мм, і на 110 мм, а менавіта гэтыя памеры і з'яўляюцца асноўнымі пры работах у прыватных дамах і кватэрах
чыгун Больш дарагі, але і больш трывалы варыянт, які часцей за ўсё выкарыстоўваецца на прамысловых аб'ектах. Вельмі бюджэтнае рашэнне, якое з кожным годам выкарыстоўваецца ўсё радзей з-за вялікай масы і схільнасці да карозіі
Бронза і латунь Вельмі прывабны варыянт для тых, каму неабходныя высокая трываласць і ўстойлівасць да агрэсіўных уздзеянняў, так як дадзеныя матэрыялы практычна не схільныя карозіі. Дадзенае рашэнне выкарыстоўваецца некалькі радзей іншых варыянтаў у сілу значнай кошту, тым не менш, падобныя вузлы можна сустрэць у шматлікіх сістэмах
Нержавеючая сталь Без сумневу, самы дарагі, але і самы надзейны варыянт з усіх разгляданых. Нержавейка здольная супрацьстаяць практычна любым рэчывам і захоўвае высокія эксплуатацыйныя ўласцівасці на працягу ўсяго перыяду выкарыстання, які складае некалькі дзесяцігоддзяў
Чыгунны каналізацыйны зваротны клапан з электрапрывадам выкарыстоўваецца для трубаправодаў вялікіх дыяметраў на прамысловых аб'ектах

Асаблівасці прылады розных відаў вырабаў

Як адзначалася вышэй, можна сустрэць розныя варыянты кампаноўкі вырабаў, пры гэтым кожны з варыянтаў мае свае асаблівасці. Разгледзім самыя распаўсюджаныя тыпы зваротных клапанаў і разбярэмся, у чым адрозненне таго ці іншага варыянту.

Межфланцевые клапаны

Гэты выгляд прылад мае наступныя адметныя асаблівасці:

  • Сістэмы дадзенага тыпу ў асноўнай сваёй масе маюць невялікія габарыты і вага, што робіць іх ўстаноўку і замену досыць зручнай і хуткай. Менавіта кампактнасць часцяком адыгрывае ключавую ролю пры выбары канкрэтнага варыянту, так як часта мае месца дэфіцыт прасторы, асабліва ў невялікіх памяшканнях.
  • Яшчэ адным несумнеўным перавагай з'яўляецца наяўнасць гатовай для мацавання канфігурацыі, бо вузлы замацоўваюцца фланцамі, якія неабходна набыць. Акрамя таго, варыянтаў выканання вельмі шмат: пластык, чыгун, бронза, нержавеючая сталь.

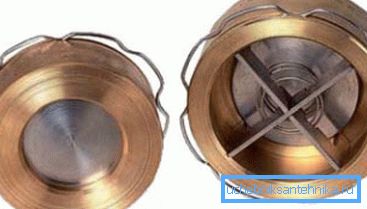

Каналізацыйны зваротны клапан 110 мм адрозніваецца кампактнасцю і высокімі паказчыкамі трываласці
  • Самы распаўсюджаны ў прыватнай забудове варыянт - дыскавыя клапаны, у якіх вадкасць утрымлівае спецыяльная мембрана ў форме дыска, а замест рычага выкарыстаная спружына адпаведнай калянасці, каб струмень вадкасці мог цыркуляваць толькі ў адным кірунку. Досыць простая сістэма, якую лёгка абслугоўваць.
  • Двухстворкавыя клапаны маюць свае асаблівасці: сістэма складаецца з двух сіметрычных створак, якія адкрываюцца толькі ў адзін бок дзякуючы адмысловай спружыннай сістэме, якая і служыць абмежавальнікам. Асаблівасці дадзенай сістэмы можна разгледзець на фота ніжэй.

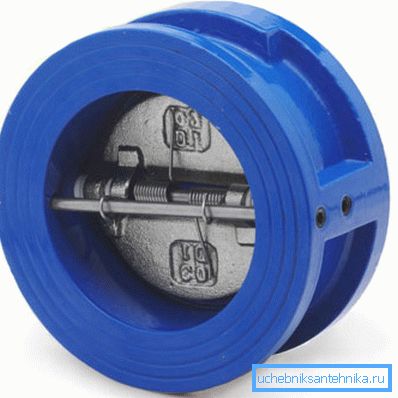

Простая, але надзейная сістэма па праву заслужыла шырокую папулярнасць сярод спецыялістаў

Звярніце ўвагу! Варта памятаць, што пры рамонце вырабаў дадзенай групы, які суправаджаецца здыманнем элемента, на яго месца неабходна ставіць кавалак трубы адпаведнай даўжыні і дыяметра, каб праца каналізацыі была бесперабойнай.

паваротныя клапаны

Гэтая група вырабаў мае наступныя асаблівасці:

  • Галоўны працоўны вузел - захлопка або залатнік, умацаваны на рычагу. Рух патоку вады з аднаго боку падымае механізм, а калі вадкасць вычэрпваецца, рычаг закрывае паражніну і перашкаджае вяртанню вадкасці назад у сістэму.

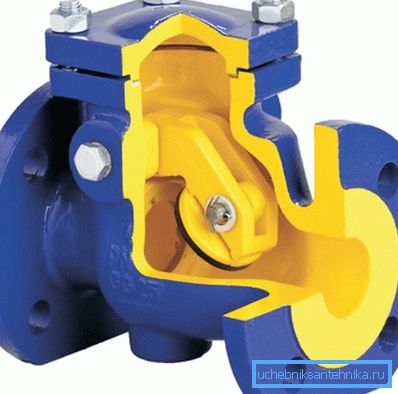

Такія сістэмы часцей за ўсё робяцца ў чыгунным корпусе і ўжываюцца на сістэмах з вялікімі дыяметрамі
  • Для бытавых камунікацый з невялікімі аб'ёмамі якія праходзяць сцёкаў каналізацыйнай сістэмы часцей за ўсё ўжываюцца простыя варыянты клапанаў, якія дзейнічаюць механічна. У гэтага варыянту ёсць вялікі недахоп: пры значных, часта перарываецца патоках вадкасці падчас зачынення высокая небяспека гідраўдару, які можа вывесці з ладу не толькі клапан, але і ўсю сістэму.
  • Больш дасканалы варыянт - ненаціскны механізм, у якім вяртанне залатніка вырабляецца вельмі плаўна, дзякуючы чаму гідраўдар ў сістэме не адбудзецца ні пры якіх абставінах. У дадзенага рашэння ёсць толькі адзін значны недахоп: даволі высокі кошт вырабаў, якая далёка не заўсёды апраўданая пры выкарыстанні ў невялікіх сістэмах.

Савет! Памятаеце, якой бы варыянт вы ні абралі, вельмі важна, каб прадавец прадставіў вам дакументы, якія пацвярджаюць якасць вырабы і яго адпаведнасць усім нарматыўным нормах, выкладзеных у адпаведных актах. Інакш вы рызыкуеце набыць няякасны вузел, які наўрад ці абароніць вашу сістэму.

шаравыя клапаны

Гэты варыянт з'яўляецца адным з самых шырока распаўсюджаных сярод прыватных забудоўшчыкаў. Паказчыкам надзейнасці і даўгавечнасці гэтага рашэння з'яўляецца той фактар, што шаравыя вузлы рэкамендуе да ўжывання большасць спецыялістаў, якія прафесійна займаюцца гэтым відам работ.

Шаравыя клапаны - ідэальнае рашэнне для трубаправодаў малых дыяметраў

Да вартасцяў можна аднесці наступныя фактары:

  • У вас не ўзнікне праблемы, як усталяваць зваротны клапан на каналізацыю - кірунак патоку паказана на корпусе, і вы размяшчаеце яго так, як будуць праходзіць сцёкавыя вады. Гэта вельмі зручна для тых, у каго няма вопыту правядзення такіх работ, бо не патрэбна ніякая інструкцыя па мантажы, усё і так зразумела.
  • Вельмі простая канструкцыя гарантуе высокую надзейнасць і даўгавечнасць. У якасці мембраны выступае сталёвы шарык, а ў якасці рычага - спружына. Такую сістэму практычна немагчыма зламаць і вывесці з ладу.
  • У корпусе зверху размешчана вечка, якая мацуецца двума або чатырма балтамі. Зняўшы яе, можна хутка ачысціць сістэму ад забруджванняў і налёту.
Сістэма вельмі лёгка чысціцца

пад'ёмныя клапаны

У дадзенага рашэння таксама ёсць шэраг адметных асаблівасцяў:

  • Асноўны працоўны вузел - вертыкальны пад'ёмны клапан, які абсталяваны спружынай пэўнай калянасці для таго, каб прапускаць струмень вадкасці толькі ў адным кірунку

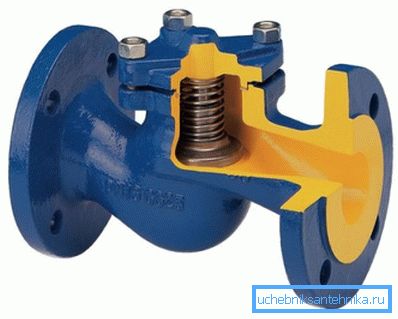

Канструкцыя пад'ёмнага клапана мае шэраг адрозненняў, якія з'яўляюцца як перавагамі, так і недахопамі
  • Вялікім перавагай з'яўляецца магчымасць прачысткі і рамонту вузла без разрыву трубаправода і неабходнасці ўстаўкі якіх-небудзь элементаў. Сістэма вельмі лёгка абслугоўваецца, але, варта заўважыць, што і забруджваюцца падобныя клапаны значна часцей.
  • Яшчэ адзін плюс - магчымасць выбару аптымальнага спосабу мацавання, існуюць мадыфікацыі, якія ўсталёўваюцца з дапамогай фланцев, разьбовым метадам, а таксама з прымяненнем зварачнага абсталявання.

Важна выбраць аптымальны варыянт, які падыходзіць менавіта для вашай сістэмы і для вашых умоў эксплуатацыі. Таму лепш за ўсё пракансультавацца з прафесіяналамі для прыняцця найлепшага рашэння.

Акрамя таго, у сістэме можа прысутнічаць не адзін, а два і больш клапана, зноў жа ўсё залежыць ад канфігурацыі трубаправодаў.

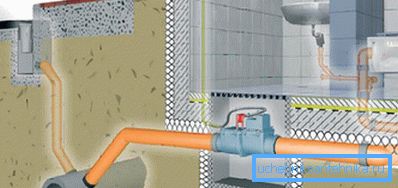

Важна вызначыць аптымальнае становішча вузла ў сістэме і забяспечыць лёгкі доступ да яго для абслугоўвання і чысткі

выснову

Калі вам важна сабраць надзейную сістэму, якая будзе абаронена ад працёкаў ў выпадку каналізацыйных засоров ў трубах, то зваротны клапан абавязкова павінен прысутнічаць у сістэме камунікацый. Відэа ў гэтым артыкуле раскажа некаторыя важныя асаблівасці разгляданай тэматыкі.
