Аб'ём вады ў трубе і ў ацяпляльнай сістэме ў цэлым:

Пытанне як разлічыць аб'ём вады ў трубе ўзнікае пры праектаванні тых ці іншых сістэм, у аснове якіх ужыты трубаправод. Да прыкладу, падлічыць прыблізнае ўтрыманне вады спатрэбіцца пры планаванні аўтаномнай ацяпляльнай сістэмы.

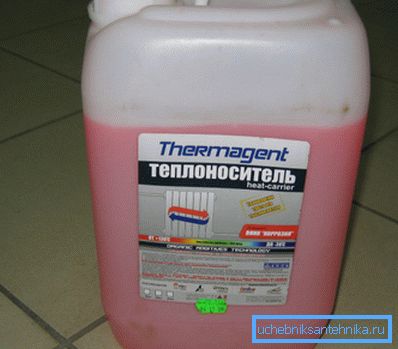

Калі аўтаномнае ацяпленне ў загараднай хаце практычна гатова, трэба прыступіць да разлікаў для таго каб размяшчаць дакладнымі дадзенымі, неабходнымі для падбору дыяметра труб і адпаведнай мадэлі гідраакумулятара. Зноў жа, без правільнага падліку аб'ёму вадкасці ў трубе не абысціся, калі трэба дадаць у цепланосбіт антыфрыз, альбо ва ўсёй паўнаце запоўніць сістэму антыфрызам.

Неабходнасць правільнага падліку вады ў ацяпляльнай сістэме

Пытаецца, ці так важны аб'ём вады ў метры трубы, калі можна заліваць вадкасць у сістэму, пакуль яна не запоўніцца па самае рыльца?

Аказваецца, неабходнасць дакладных падлікаў відавочная. Больш за тое, аб'ём у некаторых выпадках спатрэбіцца лічыць не толькі ў трубах, але і ў ацяпляльных радыятарах. Напрыклад, праектуючы ацяпляльную сістэму, трэба размяшчаць дакладнымі звесткамі аб колькасці цепланосбіта, каб падабраць кацёл з адпаведнымі параметрамі магутнасці.

Яшчэ адным падставай для правядзення карэктных падлікаў з'яўляецца выкарыстанне помпавага абсталявання. У гэтым выпадку неабходна ведаць колькасць транспартуецца асяроддзя з разліку столькі-то кубаметраў на пэўную адзінку часу.

Ведаючы правільны аб'ём вады ў розных трубах можна выбраць не толькі прыдатныя тыпапамеры трубы, але і патрабаваную прадукцыйнасць помпы.

Разлік ўтрымання цепланосбіта ў трубе

Нягледзячы на ​​тое, што можна ўжыць калькулятар аб'ёму вады ў трубе, лепш заняцца такімі разлікамі самастойна (чытайце таксама артыкул Дыяметры поліпрапіленавых труб: усё, што трэба ведаць пачаткоўцам майстрам).

Справа ў тым, што аўтаматызаваная калькуляцыя выконваецца па Асераднёны алгарытмах, тады як, калі лічыць самастойна, можна ўлічыць асаблівасці канфігурацыі трубаправода і іншыя нюансы, якія не можа прыняць да ўвагі онлайн калькулятар.

• Перад тым як выканаць разлік аб'ёму вады ў трубе трэба зразумець, што ўнутранае прастору ў вадаправоднай сістэме ўяўляе сабой цыліндр вялікай працягласці.
• Ведаючы, што нам трэба будзе палічыць тое, наколькі ёмісты цыліндр, ўжываем формулу, вядомую з урокаў фізікі: V =? * R? * H, дзе:

V - аб'ём цыліндру;

? - 3,14 (лік Пі);

R - радыус;

Н - вышыня.

• Яшчэ адна формула будзе карысная, калі вы ведаеце плошчу падставы цыліндру: V = S * H, дзе S - плошча падставы, а H - вышыня.

Важна: Прадстаўляючы трубаправод у выглядзе працяглых цыліндру, трэба разумець, што H будзе не вышынёй, а працягласцю трубы, змяшчальнасць якой у літрах варта палічыць.

Разлік ўтрымання цепланосбіта не толькі ў трубаправодзе, але і ў сістэме ў цэлым

Пытанне, як палічыць ўнутраны аб'ём труб паасобку ад ацяпляльнай сістэмы, варта рэдка. Часцей трэба выконваць калькуляцыю з улікам ацяпляльных батарэй катла і пашыральнага бака, калі такі прадугледжаны ў выкарыстоўванай сістэме.

Інструкцыя правядзення калькуляцыі ў дадзеным выпадку праводзіцца наступным чынам:

• На пачатковым этапе замерым працягласць трубаправода без уліку гідраакумулятара (батарэй). Вызначыўшыся з працягласцю, лічым аб'ём па формуле V =? * R? * H, дзе «Н» будзе даўжыня, якую мы папярэдне замервалі.

Зразумела, атрыманы лік будзе прыблізных, але розніцу ў намінальным і працоўным аб'ёме сістэмы можна будзе кампенсаваць пры яе запаўненні цепланосбітам.

• На наступным этапе лічым, наколькі ёмісты ацяпляльны радыятар.

Не сакрэт, што ў адным будаўнічым аб'екце могуць быць ужытыя батарэі рознай велічыні, што тлумачыцца рознымі параметрамі памяшканняў. Менавіта таму выконваецца калькуляцыя ня радыятара ў цэлым, а кожнай асобна ўзятай секцыі.

Гэты метад актуальны для чыгунных і алюмініевых радыятараў, якія звычайна падзеленыя на секцыі. Як правіла, для запаўнення кожнай секцыі трэба не менш 1,5 і не больш за 2 літраў.

Калі плануецца ўстаноўка біметалічных або сталёвых батарэй сваімі рукамі, параметры змяшчальнасці глядзім на пакаванні або на самай вырабе.

• Змяшчальнасць іншага абсталявання, уключаючы ацяпляльны кацёл і раслінны бак, вызначаем у адпаведнасці з пашпартнымі дадзенымі або пазначэннямі, нанесенымі на корпус.

Калі суправаджальнай дакументацыі да пашыранага баку няма, можна напоўніць гэтую ёмістасць вадой, а затым зліць усё змесціва ў мерную ёмістасць і вызначыць такім чынам аб'ём.

Важна: Разлічваючы колькасць цепланосбіта ў ацяпляльнай сістэме, трэба браць пад увагу тое, з якога матэрыялу выраблены трубы. Напрыклад, сценкі сталёвых вырабаў на парадак танчэй сценак поліпрапіленавых аналагаў пры, здавалася б, аднолькавым дыяметры.

Канструкцыйныя асаблівасці закрытых ацяпляльных сістэм

Адзначым адразу, што прыведзеная інструкцыя правядзення разлікаў актуальная толькі ў дачыненні да ацяпляльных збудаванням закрытага тыпу. Бо менавіта ў закрытых сістэмах колькасць цепланосбіта характарызуецца сталасцю.

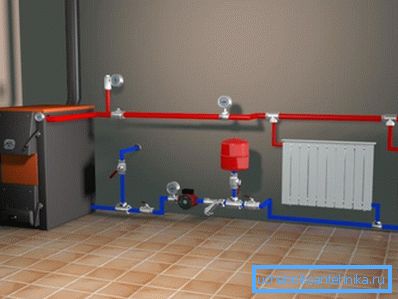

Для таго каб было зразумела як сябе паводзіць вада ў закрытых канструкцыях і навошта былі неабходны раней прапанаваныя схемы правядзення разлікаў, разгледзім прыладу найбольш распаўсюджаных мадыфікацый аўтаномнага ацяплення.

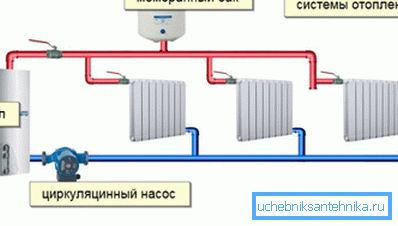

Аўтаномная ацяпляльная сістэма лічыцца закрытай у тым выпадку, калі колькасць цепланосбіта застаецца нязменным, і ён прыводзіцца ў рух цыркуляцыйнай помпай. Такая мадыфікацыя ацяплення, як правіла, абсалютна герметычная і цепланосбіт ня кантактуе з навакольным асяроддзем. Ціск вады ў змяшальніку мяняецца з прычыны тэмпературнага пашырэння, але кампенсуецца пасродкам пашыральнага бака, які усталёўваецца асобна.

Зрэшты, большасць сучасных газавых ацяпляльных катлоў абсталёўваецца інтэграванымі пашыральны бакамі, што істотна спрашчае праектаванне і зборку сістэмы ў цэлым. У гэтым выпадку разлічваць аб'ём бака асобна не мае сэнсу, бо патрабаваную колькасць цепланосбіта паказана ў пашпартнай дакументацыі ацяпляльнага катла.

выснову

Цяпер мы ведаем, як правільна разлічыць колькасць цепланосбіта ў ацяпляльнай сістэме і зрабіць так, каб кошт эксплуатацыі гэтай сістэмы была прымальнай. Засталіся якія-небудзь пытанні, якія патрабуюць тлумачэнняў (см.также артыкул Разлік дыяметра трубы для ацяплення - важны этап праектавання ацяпляльнай сістэмы).

У такім выпадку, паглядзіце відэа ў гэтым артыкуле.
