Дыяметр і вышыня трубы над дахам для ўладкавання вентыляцыі

Заклад таго, што ў новым доме заўсёды будзе захоўвацца прыемны для жыцця мікраклімат - гэта ўладкаванне якаснай сістэмы цыркуляцыі паветраных патокаў. Ну а для таго каб падобная камунікацыя функцыянавала якасна і эфектыўна неабходна правільна вылічыць неабходную даўжыню і дыяметр паветравода.

Для таго каб правесці разлік трэба быць знаёмым з патрабаваннямі, што прад'яўляюцца да сістэмы, і скарыстацца адной з распрацаваных методык вытворчасці разлікаў.

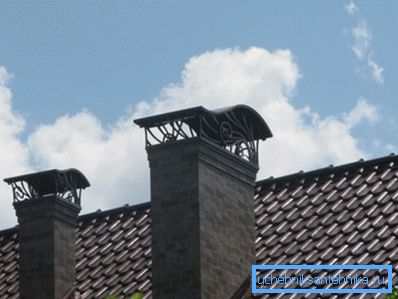

Размяшчэння вываду на паверхні даху

Наступствы няякаснай вентыляцыі

пацеючае шкло

Наступствамі непісьменна створанай сеткі паветраводаў могуць стаць наступныя фактары:

  • Недахоп кіслароду ў памяшканні;
  • Высокі ўзровень вільготнасці;
  • Узнікненне сажы на сценах кухні;
  • Запацяваннем вокнаў у памяшканні;
  • Ўзнікнення грыбка на паверхні сцен.

Для таго каб збудаваць сістэму адтоку паветраных мас сваімі рукамі могуць быць выкарыстаны вырабы двух тыпаў перасеку:

  1. квадратныя - ўсталёўваюцца ў канструкцыях прымусовага тыпу з выкарыстаннем спецыялізаваных прылад;
  2. круглыя - выкарыстоўваюцца для мантажу простых сістэм і з'яўляюцца максімальна трывалымі, герметычнымі вырабамі з выдатнымі аэрадынамічнымі паказчыкамі.

Разлік асноўных параметраў

Асноўнымі параметрамі вентыляцыі лічыцца аб'ём прытокава паветра і дыяметр труб (чытайце таксама артыкул Праводка ў трубах: тэхналогія мантажу для забеспячэння максімальнай бяспекі).

Нарматыўны аб'ём прытоку

Вызначэнне аб'ёму прытокава паветра вырабляецца згодна з патрабаваннямі нарматыўнай дакументацыі і паказчыка кратнасці абмену.

Таксама аб'ём вызначаецца ў залежнасці ад тыпу памяшкання і яго прызначэння:

  1. Жылыя будынкі - 20 куб. м / гадзіну (часовае знаходжанне), 60 куб. м / гадзіну (пастаяннае знаходжанне);
  2. Падсобныя збудаванні - 180 куб. м / гадзіну.

дыяметр паветраводаў

На фота - вырабы рознага дыяметра

Для вызначэння дыяметраў элементаў сістэмы з натуральным прытокам без ўстаноўкі абсталявання для прымусовай цыркуляцыі патокаў разлікі вядуць, абапіраючыся на такія паказчыкі:

  1. Перасек адтуліны вентыляцыйнага вываду;
  2. Плошчу памяшкання.

Больш дакладныя лічбы атрымліваюцца шляхам складаных разлікаў.

Асаблівасці вызначэння даўжыні

Найбольш важным параметрам такой камунікацыі з'яўляецца вышыня трубы вентыляцыі над дахам. Менавіта яна аб'ядноўвае вентыляцыйныя каналы ўсяго дома і служыць высновай паветра ў навакольнае асяроддзе.

Разлікі па табліцы

Параметры паветраводаў (шырыня, вышыня, дыяметр)

Вышыня вентыляцыйнай трубы над дахам па БНіП знаходзіцца ў прамой залежнасці ад яе дыяметра, і вызначыць яе можна з дапамогай прадстаўленай табліцы.

Карыстаючыся дадзенай табліцай неабходна ўлічваць наступныя моманты:

  • Вышыня дымавой трубы над дахам і вентыляцыйнай павінны супадаць у тым выпадку, калі яны размешчаны недалёка адзін ад аднаго. Гэта неабходна для таго, каб выключыць трапленне дыму ў жыллё праз паветраводы ў ацяпляльны перыяд;
  • Вышыня трубы над каньком даху павінна перавышае яго на 0,5 метра ў тым выпадку, калі яна знаходзіцца ад яго на выдаленні не больш за 1,5 м;

Звярніце ўвагу! Гэта ж правіла дзейнічае ў тым выпадку, калі выснова размяшчаецца на адлегласці не больш за 1,5 м ад парапета.

  • Выснова можа быць ніжэй за ўзровень канька, калі размешчаны ад яго на адлегласці 1,5-3 м;
Размяшчэнне адносна канька
  • Калі ўстаноўка вядзецца на плоскім перакрыцці, то мінімальная вышыня павінна складаць 50 см.

Савет. Выбіраючы як саму трубу, так і месца яе вываду на паверхню даху, неабходна прадугледзець дастатковы ўзровень супраціву паветраным патокам. Матэрыял павінен вытрымліваць нагрузку ў 40-60 кілаграм на 1 кв.м. паверхні, такая нагрузка супастаўная са штормам у 10 балаў.

Прымяненне праграмнага забеспячэння

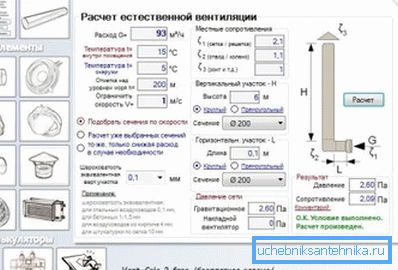

выкарыстанне праграм

Усе разлікі, неабходныя для правільнай арганізацыі вентыляцыі ў жыллё, з'яўляюцца досыць складанымі і працаёмкімі, таму былі распрацаваны спецыялізаваныя праграмы, якія ўсё разлічваюць за вас.

Для пачатку інструкцыя абумоўлівае неабходнасць разлічыць аптымальны аб'ём прытоку, абапіраючыся на прызначэнне памяшкання. Пасля гэтага ў залежнасці ад параметраў праектаванай камунікацыі і атрыманых лічбаў вырабляецца разлік параметраў паветравода.

Праграмнае забеспячэнне вырабляе ўсе аперацыі, абапіраючыся таксама на наступныя параметры:

  • Паказчыкі сярэдняй тэмпературы ўнутры памяшкання і звонку;
  • Геаметрычныя параметры;
  • Паказчык шурпатасці ўнутры канструкцыі, які наўпрост залежыць ад тыпу матэрыялу;
  • Супраціў перамяшчэння паветраных мас.

Вынікам работы праграмы стануць дакладныя разліковыя дадзеныя аб дыяметры трубы паветравода, якая будзе забяспечваць цыркуляцыю паветра ў жыллё.

Савет. Вырабляючы разлікі, неабходна не выпускаць з-пад увагі і такі параметр, як лакальнае супраціў цыркуляцыі. Такі супраціў можа быць выклікана прысутнасцю сетак, рашотак, адводаў і іншых прыстасаванняў у месцах вываду вентыляцыі.

У заключэнне

металічны выснову

Правільны разлік дазволіць у любым жыллё стварыць сістэму цыркуляцыі паветраных патокаў, якая зможа падтрымліваць камфортныя ўмовы пражывання і захоўваць неабходны ўзровень вільготнасці. Кошт такой сістэмы будзе аптымальная (см.также артыкул Фітынгі для труб: віды і прылада).

А відэа ў гэтым артыкуле адкрые яшчэ больш тонкасцяў і нюансаў падбору дыяметра і вышыні вываду вентыляцыі над узроўнем даху.
