Як разлічыць аб'ём трубы і навошта патрэбныя гэтыя дадзеныя:

Працэсы будаўніцтва або рамонту наўпрост звязаныя з неабходнасцю замяніць старыя ці пракласці зусім новыя камунікацыйныя трубаправоды. Узяўшыся за складанне праекта для маючых адбыцца работ, вам абавязкова спатрэбіцца разлічыць аб'ём трубы.

А пра тое, як гэта зрабіць, мы і пагаворым у дадзеным артыкуле.

Навошта неабходна ведаць аб'ём

Падчас будаўніцтва новага будынка або пры вытворчасці рамонтных прац не існуе дэталяў, якія з'яўляюцца нязначнымі. Ну а разлік такога параметру, як аб'ём, з'яўляецца найбольш важным для стварэння камунікацыйнай магістралі (чытайце таксама артыкул Разлік дыяметра трубы для ацяплення - важны этап праектавання ацяпляльнай сістэмы).

У працэсе праектавання той ці іншай сістэмы неабходна будзе палічыць аб'ём двух відаў:

1. знешні, названы таксама як фактычны;
2. ўнутраны, названы таксама як карысны.

Калі вам неабходна атрымаць велічыню роўную колькасці вады ў трубе, тады вам неабходна вырабіць разлік менавіта ўнутранага варыянту.

Звярніце ўвагу! Для таго каб атрымаць неабходныя велічыні вам давядзецца выкарыстоўваць самыя звычайныя школьныя ўраўненні з курсу трыганаметрыі. Але ў дадзеным выпадку выкарыстанне падобных формул будзе межаваць з практычнымі ведамі па фізіцы і механіцы.

Калі вырабляць разлік аб'ёму трубы з некаторай халатнасцю і дапускаць недакладнасці, то пры рэальнай падачы вады ў камунікацыю самым звычайным напорам ў сеткі можа ўзнікнуць высокі ўзровень ціску, які паслужыць паскарэннем зносу створанага трубаправода.

Магчыма, вядома, і цалкам супрацьлеглая сітуацыя, нізкі ціск паслужыць прычынай таго, што створаная сістэма не будзе функцыянаваць неабходным чынам.

Як вырабляць разлік

Інструкцыя па пісьменным вытворчасці разлікаў на практыцы рэалізуецца значна прасцей, чым можа здацца на першы погляд. Але для таго каб не ўзнікла ніякіх складанасцяў, неабходна валодаць хаця б мінімальным вопытам, але нават неспрактыкаваныя майстры спраўляюцца з дадзенымі складанасцямі досыць проста.

Калі вы вырашылі вырабляць мантаж трубаправода сваімі рукамі, тады для вылічэнняў варта скарыстацца наступным алгарытмам дзеянняў:

1. Для пачатку неабходна атрымаць гэтую значэнне дыяметра перасеку абранага матэрыялу. Менавіта на гэтым этапе ўжо адбываецца падзел паверхняў трубы на ўнутраную і знешнюю, ну а акрамя гэтых значэнняў астатнія дзеянні будуць ідэнтычным.

Для таго каб разлічыць дыяметр можна і лепш скарыстацца вымяральнымі прыборамі, што дазволіць істотна спрасціць вылічэнні. Для таго, каб палічыць ўнутраны дыяметр трубы дастаткова ад знешняга адняць дзве таўшчыні сценкі.

Звярніце ўвагу! Часцяком у накладных на тавар вытворца або пастаўшчык паказвае менавіта знешнюю велічыню, таму што спецыфіка працы падобных арганізацый прымушае звяртацца менавіта да гэтага паказчыка ў першую чаргу.

1. Далей неабходна вылічыць такі паказчык, як радыус, для чаго дастаткова проста падзяліць на 2 дыяметр, разлічаны на папярэднім этапе;

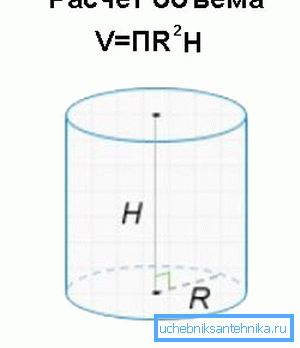

2. Далей неабходна вылічыць плошчу перасеку вырабы. Для дадзеных вылічэнняў выкарыстоўваецца простая трыганаметрычныя формула S =? * R² (Плошча сячэння = пі * квадрат радыусу);

Савет. Перад тым як пачынаць вылічэнні перавядзіце значэння параметраў у патрэбныя адзінкі, і атрыманы вынік будзе вымярацца ў іх жа, г.зн. см пяройдуць у см², а м у м².

1. Цяпер, калі ўсе неабходныя параметры для вылічэнні атрыманы, засталося толькі вырабіць адпаведны разлік. Трыганаметрычныя формула аб'ёму трубы ў м3 выглядае наступным чынам:

V = S * L, дзе S- гэта вылічаная раней плошча, а L- гэта доўгая магістралі. Даўжыня ў дадзеным выпадку вымяраецца на участках трубы з роўным дыяметрам.

  Звярніце ўвагу! Калі вам неабходна атрымаць значэнне ў літрах, тады варта перавесці аб'ём, выкарыстоўваючы наступныя суадносіны 1м3 = 1000л.

Калі ў трубавай магістралі прысутнічае пераход ад аднаго дыяметра да іншага, то асобна лічыцца аб'ёмы участкаў да пераходу і пасля.

Для таго каб пралічыць аб'ём пераходу, сумуюць параметры перасеку на ўваходзе і выхадзе і вылічаюць аб'ём пасля, падзяліўшы яго на 2. Такім чынам, можна атрымаць сярэдняе значэнне.

Вылічэнне колькасці вады

Для таго каб зразумець якім чынам вырабляюцца вылічэнні разгледзім прыклад. У пакоі праведзена труба дыяметрам у 30 см, якая на сярэдзіне сваёй даўжыні пачынае змяншацца ў аб'ёме ўдвая на адлегласці ў 1 м. Для таго каб правільна вырабіць разлік спатрэбіцца ведаць дыяметр пераходу.

Злучаючы ўсе вышэйапісаныя разлікі ў адзіную формулу, атрымаем: V = 3,14 * ((0,3 / 2 + 0,15 / 2) / 2)²* 1 = 0,04 м³. У дадзеным выпадку аб'ём будзе роўны велічыні, атрыманай шляхам множання ліку пі на палову сум радыусаў пераходу, узведзеную ў квадрат, і памножаную на даўжыню пераходу.

  Савет. Каб спрасціць ўсе разлікі, можна выкарыстоўваць калькулятар аб'ёму трубы, у які досыць проста ўвесці значэння ўнутранага дыяметра і даўжыні трубы.

У заключэнне

Упершыню узяўшыся за збудаванне трубаправода, магчыма, вы зусім не зразумееце, навошта неабходна вылічаць аб'ём, абапіраючыся на меркаванне пра тое, што з ціскам павінны працаваць людзі, якія валодаюць адпаведным прафесійным адукацыяй.

Але рамонтныя работы могуць быць звязаныя з рознымі сітуацыямі і можна сутыкнуцца з праблемай празмернага або недастатковага ціску, а кошт яе ліквідацыі можа быць дастаткова высокая. Нават калі возьмецеся за збудаванне самага простага фантана для дзяцей у двары, дзе адзін з канцоў трубы і зусім будзе залітаваны.

У дадзеным выпадку, калі аб'ём будзе няправільна палічаны, вынік будзе выдатны ад таго, што чакалася.

Відэа ў гэтым артыкуле на практыцы прадэманструе, як важна пралічыць аб'ём трубы праз дыяметр і як лёгка зрабіць вылічэнні.
