Як разлічыць аб'ём трубы і плошча яе паверхні: ўспамінаем

10-02-2018
Розны

Пры разліку сістэм ацяплення нярэдка даводзіцца разлічваць аб'ём цепланосбіта і паверхня цеплаабмену. Як гэта зрабіць, размяшчаючы толькі той інфармацыяй, якая прысутнічае на цэнніку ў краме?

Давайце паспрабуем разабрацца.

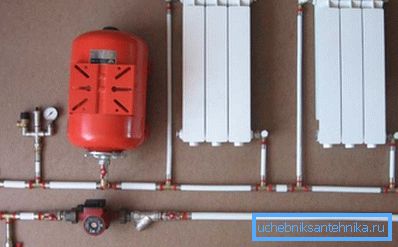

Памер пашыральнага бака прывязаны да колькасці цепланосбіта ў сістэме ацяплення.

аб'ём

Давайце высвятляць, як вызначыць аб'ём трубы.

Відавочна, неабходна ведаць два параметру:

  1. Даўжыню трубаправода.
  2. Унутраны перасек.

Працягласць трубаправода ва ўжо пабудаванай сістэме ацяплення нескладана вымераць з дапамогай звычайнай рулеткі. Спосаб вылічэння перасеку залежыць перш за ўсё ад формы - круглай, квадратнай або прастакутнай. Разбяром усе тры выпадкі.

Удакладнім: профтрубы практычна не ўжываюцца пры разводцы вады або ацяплення. Сантэхніку ці ўладальніку катэджа вылічэнне кубатуры профтрубы можа спатрэбіцца хіба што ў выпадку выкарыстання ацяпляльнага рэгістра экзатычнай формы.

круглая

Плошча круга, як вядома, вылічаецца як твор колькасці пі на квадрат радыусу. Радыус - палова дыяметра. У тэорыі ўсё проста, але, вось няўдача, для вадагазаправодныя труб прадаўцамі і вытворцамі паказваецца толькі ДК (умоўны праход) і тып - лёгкая, звычайная або ўзмоцненая.

Вадагазаправодныя трубы на складзе.

Як палічыць аб'ём трубы на аснове гэтых дадзеных?

На выручку прыйдзе ДАСТ 3262-75, які рэгламентуе вытворчасць адпаведнай прадукцыі.

умоўны праход вонкавы дыяметр Таўшчыня сценкі труб
лёгкіх звычайных узмоцненых
15 21,3 2,5 2,8 3,2
20 26,8 2,5 2,8 3,2
25 33,6 2,8 3,2 4,0
32 42,3 2,8 3,2 4,0
40 48,0 3,0 3,5 4,0
50 60,0 3,0 3,5 4,5
65 75,5 3,2 4,0 4,5
80 88,5 3,5 4,0 4,5
90 101,3 3,5 4,0 4,5
100 114,0 4,0 4,5 5,0
125 140,0 4,0 4,5 5,5
150 165,0 4,0 4,5 5,5

Алгарытм разліку выглядае так:

  1. Знаходзім патрэбны ДК (умоўны праход, або умоўны дыяметр) у левай калонцы табліцы.
  2. Адымаем з адпаведнага вонкавага дыяметра падвоеную таўшчыню сценкі, адпаведную вашаму тыпу трубы (лёгкай, звычайнай або узмоцненай).
  3. Атрыманы ўнутраны дыяметр дзелім на два і атрымліваем радыус ўнутранага перасеку.
  4. Разлічваем гэтае сячэнне па формуле S = Pi * R ^ 2.
  5. Памнажаем атрыманае значэнне на працягласць трубаправода. Вынік - яго кубатура.

Інфармацыя лепш успрымаецца, калі інструкцыя суправаджаецца прыкладам.

Давайце вылічым ўнутраны аб'ём 40-міліметровага разліву ацяплення працягласцю 50 метраў, вырабленага з узмоцненай трубы.

  1. Вонкавы дыяметр у адпаведнасці з табліцай - 48.
  2. Адымаем з яго падвоеную таўшчыню сценак: 48 - (2 х 4) = 40.

Звярніце ўвагу: дакладнае супадзенне ДК з рэальным унутраным дыяметрам - хутчэй выключэнне, чым правіла.

  1. Радыус, такім чынам, апынецца роўным 20 міліметраў, або (для зручнасці далейшых разлікаў) 0,02 м.
  2. Сячэнне - 3,14159265 х 0,02: 2 = 0,00126 (з акругленнем) м2.
  3. Кубатура разліву вылічаецца як твор перасеку на працягласць: 0,00126 х 50 = 0,063 м3. Каб атрымаць вынік разліку ў літрах, досыць памножыць яго на 1000; у нашым выпадку для запаўнення разліву спатрэбіцца 63 літра цепланосбіта.

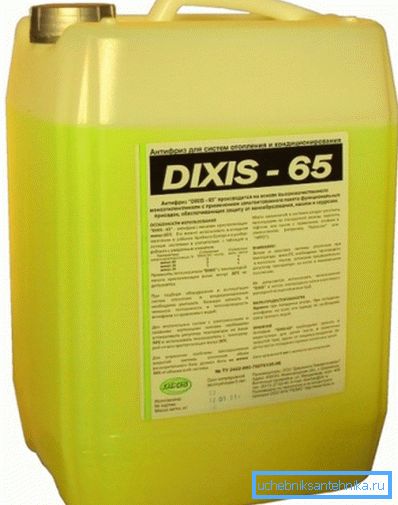

Гэтая інфармацыя будзе карыснай, сярод іншага, пры запаўненні сістэмы ацяплення антыфрызам.

квадратная

Як вылічыць аб'ём трубы пры яе квадратным профілі? Плошчу квадрата роўная, прабачце за міжвольны каламбур, квадрату яго боку. Бок ж у нашым выпадку адпавядае выніку аднімання падвоенай таўшчыні сценкі з памеру квадратнай профтрубы.

Так, пры памеры 100 і таўшчыні сценкі 5 мм бок ўнутранага квадрата будзе 100 - (5 х 2) = 90 мм.

Пералічым ў метры і збудуем ў другую ступень:

  1. 90 мм = 0,09 м.
  2. 0,09 ^ 2 = 0,081 м2.
  3. Каб вылічыць сваімі рукамі шуканы аб'ём, застаецца толькі памножыць гэты вынік на працягласць трубаправода.

прастакутная

Ад апісанага вышэй сцэнарыя гэты адрозніваецца толькі тым, што для атрымання перасеку памер боку профтрубы прыйдзецца памножыць не сам на сябе, а на памер другога боку. Формула, такім чынам, будзе мець выгляд S = (A - n) х (B - n), дзе S = шуканае значэнне, A і B - бакі трубы, а n - таўшчыня яе сценкі.

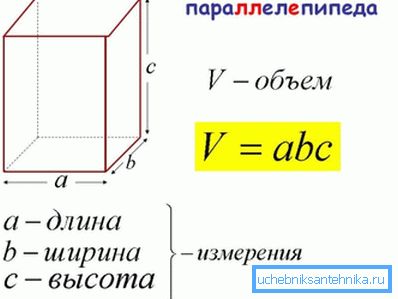

З пункту гледжання геаметрыі прастакутная профтруба ўяўляе сабой прастакутны паралелепіпед.

Прыкладам нам паслужыць выраб з памерам 150 х 180 і сценкамі 4-міліметровай таўшчыні. S = (150 - 4) х (180 - 4) = 25696 мм2. Для пераліку выніку ў квадратныя метры ён памнажаецца на 1000000.

паверхню

У выпадку вырабу рэгістра ацяплення важна ацаніць не толькі яго кубатуру, але і плошча паверхні цеплааддачы. Кошт праліку - нізкая ці, наадварот, залішняя эфектыўнасць ацяпляльнага прыбора.

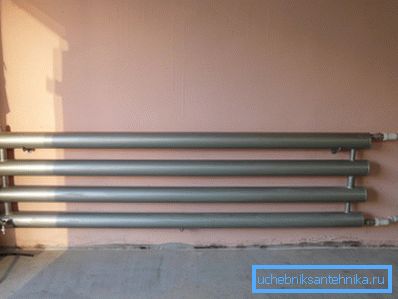

На фота - самаробны рэгістр ацяплення.

Плошча паверхні разлічваецца як твор працягласці трубаправода на яго абхапілі - даўжыню акружнасці пры круглым перасеку і перыметр пры квадратным або прастакутным.

Даўжыня акружнасці роўная, як вядома, твору яе дыяметра і лікі пі. Перыметр квадрата і прамавугольніка - сума іх бакоў.

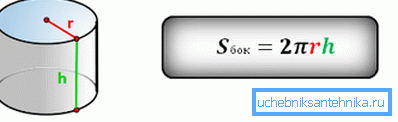

Формула разліку плошчы паверхні бакавых бакоў цыліндру.

Прывядзём некалькі прыкладаў.

  • Плошча паверхні круглага трубаправода ДК 100 даўжынёй 10 метраў - 3,14 х 0,114 (вонкавы дыяметр у метрах у адпаведнасці з прыведзенай вышэй табліцай) х 10 = 3,5796 м2.
  • Для квадратнай профтрубы памерам 100 мм і 10-метровай даўжыні вынік - 0,1 х 4 х 10 = 4 м2.
  • Для прастакутнага перасеку пры памеры 80х120 і 10-метровай даўжыні плошчу разлічваецца як (0,08 х 2 + 0,12 х 2) х 10 = 4 м2.

заключэнне

Спадзяемся, што прыведзеныя методыкі разлікаў апынуцца карыснымі чытачу. У сутнасці, прадстаўлены ў яго распараджэнне матэрыял не выходзіць за рамкі школьнага курсу геаметрыі (см.также артыкул Якія трубы для ацяплення лепш: аналіз 4-х найбольш распаўсюджаных варыянтаў).

Як звычайна, у відэа ў гэтым артыкуле можна выявіць дадатковую тэматычную інфармацыю. Поспехаў!
