Як выконваецца разлік дымавой трубы: тэхнічныя асаблівасці

Эфектыўнасць ацяпляльнага катла ў кацельнях, як вядома, залежыць ад цягі. У сваю чаргу на сілу цягі ўплывае ўзровень бараметрычнага ціску, тэмпература паветра на вуліцы, тэмпература прадуктаў гарэння, а таксама параметры дымоотводящей трубы, разлік габарытаў якой выконваецца з асаблівай дакладнасцю. У дадзеным артыкуле мы сцісла разгледзім методыку таго як выконваецца разлік дымавой трубы пры натуральнай цязе.

Агульныя звесткі

Дымоотводящие трубы будуюць з самых розных матэрыялаў, гэта можа быць:

• цагліна;
• шклапластыка;
• жалезабетон і інш.

У прыватнасці, у апошні час карыстаюцца папулярнасцю модульныя канструкцыі, выкананыя з нержавеючай сталі, якія збіраюцца з асобных частак, як канструктар. Яны досыць трывалыя і даўгавечныя, у той жа час кошт матэрыялаў цалкам прымальны. Аднак, па-за залежнасці ад матэрыялу канструкцыі, яе мантаж выконваюць толькі пасля падрыхтоўкі праекта, выкананага на аснове шэрагу шматступеньчатых разлікаў.

Праект вельмі важны, да прыкладу, пры недастатковай вышыні коміна, цяга ў сістэме можа апынуцца занадта слабой для падтрымання працэсу гарэння ў камеры згарання катла. Для ліквідацыі гэтага дэфекту неабходна ўсталёўваць дымососа, якія забяспечваюць штучную цягу, што прыводзіць да дадатковых выдаткаў.

Акрамя таго, важным параметрам дымавой трубы з'яўляецца экалагічнасць - адвод газаў у атмасферу і далейшае іх рассейванне павінна ажыццяўляцца на вышыні, праўзыходнай ўсе наяўныя ў акрузе пабудовы.

Разлік коміна мае на ўвазе вызначэнне адразу некалькіх параметраў:

• Аэрадынамічныя дадзеныя;
• Вызначэнне вышыні;
• Разлік трываласці.

Далей азнаёмімся з асаблівасці ўсіх гэтых разлікаў.

Разлік коміна

аэрадынамічнае разлік

Гэтая частка праектавання дазваляе даведацца прапускную здольнасць канструкцыі. Дадзены параметр павінен забяспечваць беспраблемны адвод прадуктаў згарання пры працы кацельні на поўную магутнасць.

Няправільна разлічаная прапускная здольнасць коміна можа стаць прычынай навалы дыму ў катле ці тракце. Таму інжынерныя вылічэнні дыяметра будучыні будынкі ажыццяўляюцца спецыялістамі, якія валодаюць адпаведным профільнай адукацыяй.

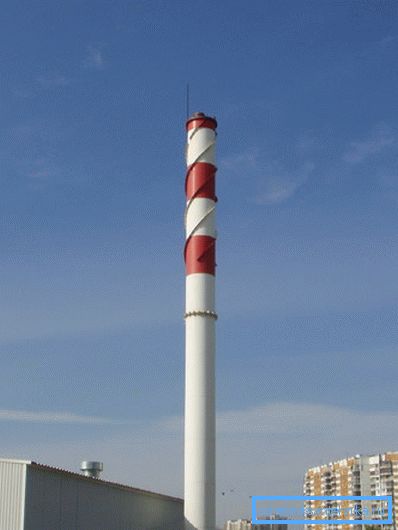

Асаблівасці вызначэння вышыні трубы

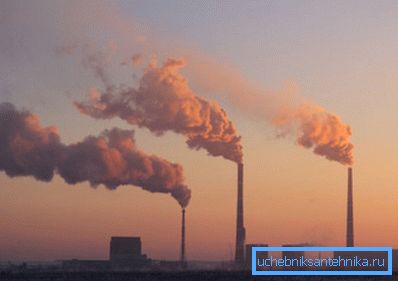

Як ужо было сказана вышэй, пры праектаванні дымоотводящей канструкцыі неабходна абгрунтаваць яе памеры з экалагічнай пункту гледжання. Пры гэтым павінен быць улічаны разлік рассейвання шкодных рэчываў у навакольным асяроддзі, якія ўтвараюцца ў працэсе згарання паліва.

Таксама варта адзначыць, што разлік вышыні дымавой трубы кацельні павінен адпавядаць санітарным нормам, якія прад'яўляюцца да камерцыйных і завадскім прадпрыемствам. Прычым, абавязкова павінна быць улічана фонавая канцэнтрацыя небяспечных элементаў у атмасферы, якая была атрымана ў выніку функцыянавання іншых крыніц забруджванняў.

Акрамя гэтага, вышыня канструкцыі залежыць і ад шэрагу іншых фактараў, такіх як:

• Метэаралагічны рэжым атмасферы на ўчастку размяшчэння кацельні;
• Тэмпература адводзяцца газаў;
• Сярэдняя хуткасць паветранага патоку;
• Цеплавой разлік;
• Аэрадынамічнае разлік;
• Рэльеф мясцовасці і пр.

Звярніце ўвагу! Зыходзячы з дапушчальнага аб'ёму выкіду забруджванняў, вызначаецца і аптымальная вышыня канструкцыі. У сувязі з тым, што ў большасці густозаселеннымі пунктаў абстаноўка неспрыяльная, часцей за ўсё збудаванне ўзводзяць вышэй разліковых дадзеных, якія адпавядаюць мінімальна магчымага ўзроўню. Што тычыцца малазаселеныя населеных пунктаў, то пры вызначэнні вышыні коміна арыентуюцца на вышыню збудаванняў іншых кацельных.

Такім чынам, на гэтым этапе праектавання вызначаецца не толькі вышыня збудаванні, але і максімальна дапушчальная колькасць выкідаў у атмасферу.

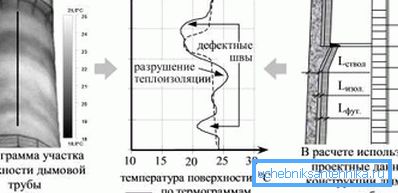

цеплавой разлік

Цеплавой разлік выконваюць для вызначэння наступных параметраў:

• Тэмпературнага пашырэння матэрыялу, з якога будзе пабудавана канструкцыя;
• Максімальнай тэмпературы вонкавага кажуха канструкцыі;
• Тыпу і неабходнай таўшчыні цеплаізаляцыйнага матэрыялу.

Трываласць і ўстойлівасць

Такім чынам, на цягу ў першую чаргу ўплывае:

• Дыяметр збудаванні;
• Вышыня канструкцыі;
• Колькасць спальванага паліва ў кацельні.

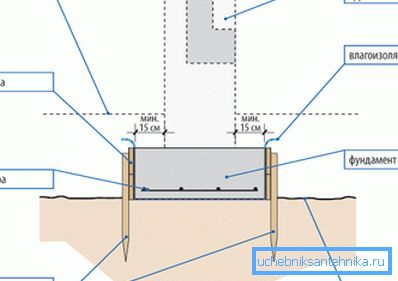

Ад усіх гэтых параметраў залежаць габарыты збудаванні, ад якіх, у сваю чаргу, залежыць яго падмурак.

Праўда, акрамя габарытаў, для разліку ўстойлівасці канструкцыі бяруць пад увагу наступныя фактары:

• Паводзіны грунту;
• Сейсмічную актыўнасць;
• Снегавыя і ветравыя нагрузкі.

Зыходзячы з усіх гэтых дадзеных, вызначаюць наступныя параметры падмурка:

• Яго канструкцыю;
• Плошчу падэшвы;
• Глыбіню залажэння і пр.

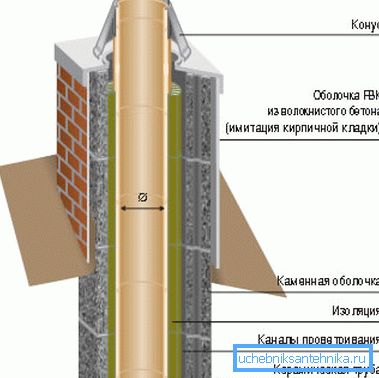

Акрамя таго, трывальныя характарыстыкі дазваляюць не толькі выканаць разлік падмурка, але і вызначыць найбольш аптымальную форму і канструкцыю ствала.

Разлік бытавога коміна

Для вызначэння параметраў дымавой трубы бытавой кацельні сваімі рукамі няма неабходнасці выконваць сур'ёзныя інжынерныя вылічэнні. Для гэтага можна скарыстацца спрошчанай методыкай.

Звярніце ўвагу! Каб выканаць падобны разлік, неабходна ведаць магутнасць катла, г.зн. максімальную колькасць паліва, якое можа прагарэць ў ім за гадзіну. Дадзены параметр змяшчаецца ў пашпарце да абсталявання.

Справа ў тым, што ўсе паказчыкі бытавых канструкцый прыкладна аднолькавыя:

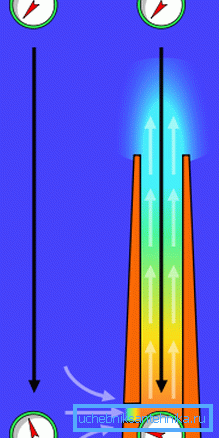

Выконваючы разлік канструкцыі, трэба ўлічваць што цяга - гэта не што іншае, як рознасць шчыльнасцяў, якую мае які выходзіць газ і паветра, памножаныя на вышыню канструкцыі. Адсюль вынікае, што дыяметр збудаванні залежыць ад колькасці паліва, якое можа прагарэць за гадзіну, г.зн. ад магутнасці катла.

У выніку інструкцыя па выкананні разліку выглядае наступным чынам:

• Калі магутнасць абсталявання вядомая, то аб'ём газаў на ўваходзе ў сістэму будзе наступным - Vг = B * V * (1 + t / 273) / 360, (у м? / Сек).
• Так як хуткасць перамяшчэння газаў вядомая, можна вылічыць плошчу перасеку коміна па формуле - (F =? * D? / 4) = S (у м?)
• Па формуле вызначэння плошчы круга, не складзе працы знайсці дыяметр трубы - dт = v4 * B * V * (1 + t / 273) /? *? * 360, у метрах.

Разгледзім прыклад разліку дымавой трубы бытавога прызначэння. Дапусцім, на каласніку камеры згарання за гадзіну можа прагарэць 10 кг дроў вільготнасцю 25 адсоткаў. У такім выпадку пры нармальных умовах аб'ём газаў будзе складаць 10 м? / Кг.

Тэмпература газаў на ўваходзе складае 150 градусаў па Цэльсіі.

Разлік дыяметра выглядае наступным чынам:

• На ўваходзе аб'ём газаў раўняецца - (10 * 10 * 1,55) / 360 = 0,043 м? / Сек.
• Цяпер, можна даведацца плошчу перасеку трубы, пры тым, што хуткасць газаў складае 2м / сек. Для гэтага трэба выканаць такі разлік - (4 * 0,043) / 3,14 * 2 = 0,027 м ?.
• Калі падставіць ўсе атрыманыя лічбы ў формулу знаходжання плошчы круга, можна атрымаць шуканы дыяметр - v4 * 0,34 * 0.043 * (1 + 150/273) / 3,14 * 10 * 360 = 0,165м.

Цяпер можна выканаць разлік цягі дымавой трубы:

• Улічваючы, што за гадзіну спальваецца 10 кг паліва, выконваем разлік магутнасці наступным чынам: Q = 10 * 3300 * 1,16 = 38,28 кВт.
• Цеплавой каэфіцыент для разлічванай трубы складае 0.34. Адсюль можна вылічыць страты цяпла на адзін метр - 0,34: 0.196 = 1,73 градуса.
• Ад 5 метровага ствала варта адняць 2 метры печы. У выніку тэмпература газаў на ўваходзе будзе складаць - 150- (1,73 * 3) = 144,8 градусаў.
• Цяпер можна атрымаць значэнне цягі. Да прыкладу, тэмпература паветра складае 0 градусаў, у такім выпадку трэба выканаць наступны разлік -3 * (1,2932-0,8452) = 1,34 ммН2О (натуральны напор газаў). Гэтага значэння цалкам дастаткова для нармальнага функцыянавання газоотводящей сістэмы.

Дадзеная методыка разліку дымавой трубы не такая ўжо складаная, як можа здацца на першы погляд, але, у той жа час, яе досыць, каб выканаць эфектыўную сістэму дымаадвод для бытавых катлоў.

выснову

Правільны разлік неабходны для будаўніцтва любой дымавой трубы. У адваротным выпадку сістэма адводу прадуктаў гарэння можа функцыянаваць неэфектыўна, альбо істотна забруджваць навакольнае асяроддзе, што недапушчальна.

Для бытавой дымоходной трубы выканаць такі разлік можна самастойна, а вось праектаваннем сістэмы для прамысловага абсталявання павінны прафесіяналы. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
