Як выконваецца разлік каналізацыі: тэхнічныя моманты ў

Разлік каналізацыйнай сістэмы дазваляе прадухіліць частыя засоры ўнутранай каналізацыі, рамонты сістэмы, пералівы сцёкавых вод і іншыя непрыемных сітуацый. Прасцей за ўсё разлічыць сістэму згодна з нарматывам БНіП, каб не паглыбляцца ў складаныя матэматычныя формулы.

У дадзеным артыкуле мы падрабязна разгледзім, як выконваюцца разлікі каналізацыі па шэрагу параметраў.

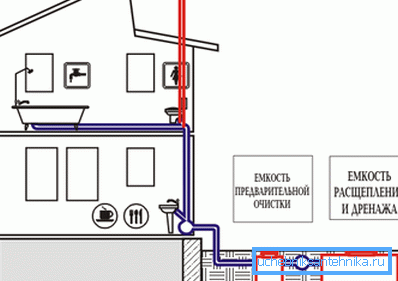

Схема каналізацыі ў прыватным доме

Віды разлікаў каналізацыі

Паняцце «разлік каналізацыйнай сеткі» звычайна ўключае ў сябе:

  • Разлік ўхілу каналізацыі да сэптык, выграбной яме або цэнтральнай каналізацыі;
  • Адлегласці элементаў каналізацыі да значных аб'ектаў (адносіцца да вонкавай сістэме);
  • Гідраўлічны разлік;
  • Вызначэнне колькасці матэрыялаў.

Далей падрабязней азнаёмімся з усімі гэтымі пунктамі.

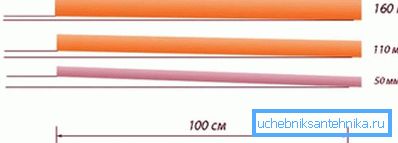

Схема ўхілу труб рознага дыяметра

кут нахілу

унутраныя сістэмы

Кут нахілу трубаправода неабходны для забеспячэння хуткасці патоку сцёкаў каля 70 сантыметраў у секунду. Гэта так званая самаачышчаецца хуткасць, пры якой маецца менш за ўсё верагоднасці, што сістэма засмечваючы.

Існуе даволі шмат методык вызначэння мінімальнага кута ўхілу каналізацыйнай трубы. Аднак, выконваць новыя разлікі не мае сэнсу, так як вынікі загадзя вядомыя.

Галоўнае, трэба ведаць, што кут нахілу залежыць ад дыяметра труб:

  • Калі дыяметр трубы складае 40-50 мм, ўхіл павінен быць не менш за 3 см на метр.
  • Калі дыяметр складае 85-100 мм, ўхіл павінен быць не менш за 2 см на метр.

Трэба сказаць, што многія хатнія майстра ўпэўненыя, што чым больш ўхіл, тым лепш будзе функцыянаваць каналізацыйная сістэма. Аднак, гэта меркаванне не адпавядае рэчаіснасці.

Максімальны нахіл павінен складаць не больш за 15 см на адзін метр. Справа ў тым, што сцёкі, якія праходзяць праз трубаправод, неаднародныя. Пры вялікім нахіле адбываецца расслаенне завісі на вадкую і цвёрдую субстанцыю, у выніку чаго цвёрдая субстанцыя асядае на сценках трубаправода.

Выключэннем з'яўляюцца ўчасткі працягласцю да паўтары метраў, якія прымыкаюць непасрэдна да сантэхнічным прыборам. Кут іх нахілу можа быць неабмежаваным.

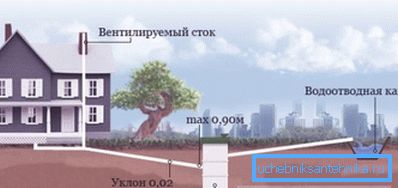

Схема вонкавай каналізацыі прыватнага дома

вонкавыя сістэмы

Пры мантажы вонкавых каналізацыйных трубаправодаў, неабходна выконваць наступныя патрабаванні:

  • Для труб з унутраным дыяметрам 150 мм, ўхіл павінен быць не менш за 0,8 см на метр;
  • Для труб дыяметрам 200 мм - не менш за 0,7 см на метр.

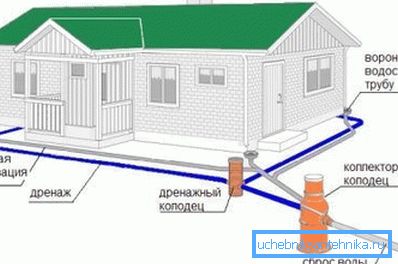

Схема ліўневай каналізацыйнай сістэмы

ліўневая каналізацыя

Трэба сказаць, што разлік ліўневай каналізацыі зачастуютребует вызначэння кута нахілу не толькі для трубаправода, але і водаадводных канаў. Іх мінімальны ўхіл залежыць ад дыяметра і тыпу пакрыцця канавы, аднак, ён складае не менш за 3%, але часцей за ўсё выконваюць канавы з ухілам 5-7%. Што тычыцца трубаправода, то мінімальны ўхіл павінен быць такім жа, як і для вышерассмотренных вонкавых каналізацый.

Адлегласць да значных аб'ектаў

Вызначэнне адлегласцяў вонкавай каналізацыі выконваецца з улікам таго, што сістэма не павінна парушыць экалогію нават у выпадку аварыі. Таму, згодна з існуючым нормам, усталяваным СЭС і БНіП, мінімальная адлегласць да значных аб'ектаў павінна быць наступным:

аб'ект адлегласць
Адлегласць ад выграбной ямы або сэптыка да жылога дома 5 м
вадаёма 30 м
Студні ці свідравіны 20 м
дрэў 3 м
Межаў ўчастка і дарогі 20 м
Ручая ці рэкі 20 м

Захаванне гэтых правілаў кантралюецца работнікамі санэпідэмстанцыя і органамі мясцовай улады. За іх невыкананне належыць штраф з абавязковым пераносам каналізацыі.

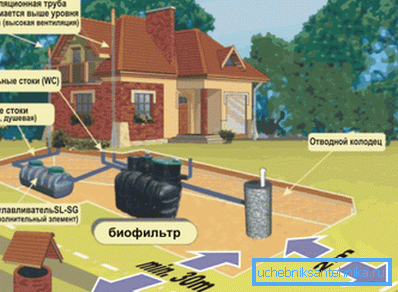

Схема размяшчэння каналізацыйнай сістэмы на ўчастку

Звярніце ўвагу! Глыбіня сэптыка не рэгламентуецца, таму арыентавацца варта на трубу, якая падыходзіць да корпуса пад вызначаным ухілам. Што тычыцца глыбіні прамярзання, то яна ролі не гуляе, так як унутры канструкцыі заўсёды захоўваецца плюсавая тэмпература ў выніку раскладання арганікі.

гідраўлічны

Гідраўлічны разлік каналізацыйных сетак патрабуе вызначэння наступных невядомых:

  • Дыяметр трубаправода;
  • Ступень напоўненасці сістэмы (h / d).

Трэба сказаць, што да гідраўлічнаму разліку адносіцца і вызначэнне ўхілу, аднак, як ужо было сказана вышэй, звычайна выкарыстоўваюць вядомыя велічыні, прыведзеныя вышэй.

ступень напоўненасці

Праца бытавой каналізацыйнай сеткі ў прыватным доме ці кватэры прадугледжвае няпоўнае напаўненне труб. Па сутнасці гэта некаторы запас прапускной здольнасці сістэмы, які неабходны для забеспячэння вентыляцыі ў сістэме, магчымасці пропуску разнастайных буйных прадметаў, і пр.

У залежнасці ад дыяметра трубаправода, устаноўлены наступныя аптымальныя велічыні напаўняльнасці:

дыяметр максімальная напаўняльнасць
150-250 мм 0,6
300-400 мм 0,7
450-900 мм 0,75

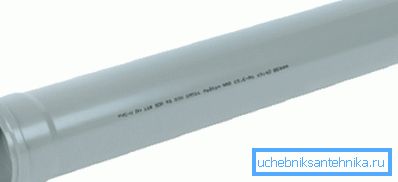

На фота - каналізацыйная труба дыяметрам 110 мм

дыяметры труб

Выконваць матэматычныя разлікі неабходнага дыяметра труб таксама не мае сэнсу, бо існуюць агульнапрынятыя аптымальныя значэння:

прызначэнне дыяметр
Для адводу сцёкаў ў прыбіральні 100-110 мм
Трубы для адводу сцёкаў з ваннай пакоі і кухні 50 мм
стояк 110 мм

Звярніце ўвагу! Пры мантажы каналізацыйнай сеткі, па магчымасці трубаправод павінен быць максімальна раўнамерным. Неабходна пазбягаць якіх-небудзь перападаў узроўняў. Хуткасць патоку павінна быць пастаяннай, што дасць магчымасць забяспечыць найлепшыя эксплуатацыйныя ўласцівасці сістэмы.

Такім чынам, табліцы для гідраўлічнага разліку каналізацыйных сетак дазваляюць нават неспрактыкаваным майстрам правільна выканаць іх праект, згодна з якім ажыццяўляецца мантаж трубаправода.

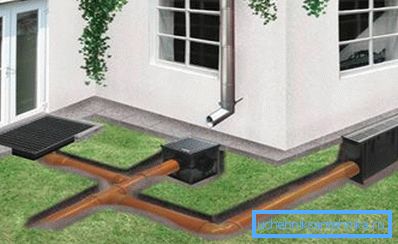

Трубы ліўневай каналізацыі

ліўневая сістэма

З гідраўлічным разлікам ліўневай сістэмы справы ідуць некалькі складаней, бо ў дадзеным выпадку давядзецца скарыстацца формулай - V = q20xSxD, дзе:

  • V - найвышэйшы паказчык расходу вады пры водаадвод.
  • S - плошча паверхні.
  • q20 - найбольшая інтэнсіўнасць ападкаў. Дадзены паказчык можна знайсці ў даведніку БНіП (залежыць ад мясцовасці).
  • D -коэффициент паглынання вільгаці матэрыялам падставы.

Каэфіцыент паглынання вільгаці можна даведацца з наступнай табліцы:

матэрыял Каэфіцыент паглынання D
Друз з бітумам 0,6
друз 0,4
цементобетонной 0,85
асфальтабетон 0,95
дах 1

Зараз разгледзім прыклад разліку ліўневай каналізацыі. Дапусцім, маецца ўчастак плошчай ў 1500 м2, з якіх 300 м2 займаюць клумбы і газоны. Адпаведна, газоны будуць ўбіраць ападкі, значыць неабходна вызначыць, якая колькасць вады будзе паступаць на 1200 м2.

Да прыкладу, найбольшая інтэнсіўнасць ападкаў складае 25 л на метр квадратны за гадзіну.

У такім выпадку разлік выконваецца наступным чынам:

  • На ўчастак плошчай 1200 квадратных метраў за гадзіну максімальна выпадае 30000 л або 30 м3 ападкаў. Гэта тое колькасць вады, якое неабходна адвесці.
  • Зараз неабходна вызначыць дыяметр трубы, які справіцца з такой колькасцю ападкаў. Труба дыяметрам 110 мм, выкладзеная з ухілаў у 1 см на метр, за секунду здольная праводзіць 6,19 л, што складзе за гадзіну 2220 л. У нашым выпадку гэта занадта мала, таму аптымальным варыянтам будзе труба дыяметрам 160 мм.
  • З вышэйпрыведзенай табліцы вынікае, што ўкладваць такую ​​трубу можна з ухілам не меней 0,8 см на метр.

Для больш дакладнага разліку, можна памножыць аб'ём паступае вады на каэфіцыент паглынання вільгаці, аднак, каб прапускная здольнасць мела нязначны запас, гэтага можна не рабіць. Завяршыўшы разлікі, варта прыступаць сваімі рукамі да мантажу самой сістэмы.

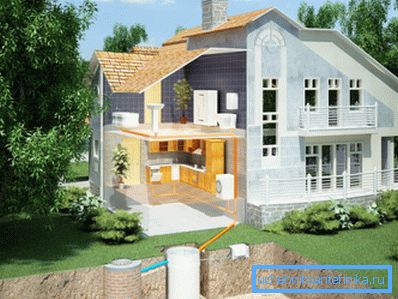

3D праект каналізацыйнай сістэмы

падлік матэрыялаў

Пасля таго, як усе тэхнічныя моманты каналізацыі будуць разлічаны, можна даведацца якая колькасць труб і іншых матэрыялаў спатрэбіцца для яе мантажу. Гэта таксама дасць магчымасць даведацца якая цана праекта.

Выканаць падобны падлік вельмі проста - трэба накрэсліць план дома або ўчастка ў маштабе, пасля чаго вырабіць на яго ўсе элементы каналізацыі. Пасля гэтага не складзе працы палічыць агульную даўжыню трубаправода. Вось, мабыць, і ўся інструкцыя па разліку каналізацыі.

выснову

Выканаць разлік бытавой каналізацыі пад сілу кожнаму хатняму майстру. Для гэтага варта скарыстацца дадзенымі з прыведзеных вышэй табліц і даведачнай тэхнічнай літаратуры. Вынікам гэтых разлікаў стане надзейная і даўгавечная праца каналізацыйнай сістэмы. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
