Як вызначыць памер трубы ў цалях: знаёмімся з вгп трубамі і
Тэма гэтага артыкула - памеры труб у цалях і міліметрах. Нам трэба будзе пазнаёміцца з паняццем ўмоўнага праходу і навучыцца суадносіць яго значэння ў розных велічынях вымярэння паміж сабой. Такім чынам, непасрэдна да справы.
Знаёмцеся: ВГП

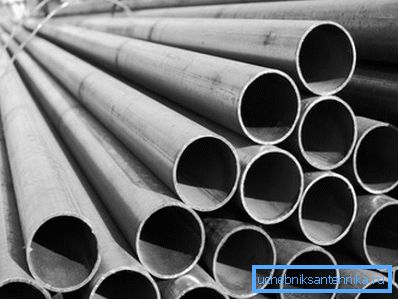

Вырабы, якія нам трэба будзе даследаваць, выкарыстоўваюцца пры мантажы вода-і газаправодаў. Любы, хто калі-небудзь жыў у доме савецкай пабудовы, знаёмы з імі: практычна да нядаўняга мяжы стагоддзяў для вадаправодаў выкарыстоўвалася толькі і выключна сталёвая труба.
Дарэчы: згодна з дзейнымі правіламі, газ у межах хаты і цяпер можа прокладываться толькі сталлю. Нягледзячы на спад папулярнасці традыцыйнага матэрыялу ў будаўніцтве вадаправодаў, цалкам ён сваіх пазіцый не здае.
стандарт
Тэхнічныя патрабаванні да вытворчасці ВГП трубы ўтрымліваюцца ў ДАСТ за нумарам 3262-75.
Давайце вылучым ключавыя моманты дакумента:
- Усе вырабы, якія вырабляюцца па дадзеным нарматыўным дакументам - электросварные, то ёсць атрымліваюцца шляхам згортвання ў вальцах плоскай нарыхтоўкі і проваривания падоўжнага шва.
- Даўжыня прамых адрэзкаў - ад 4 да 12 метраў. Даўжыня можа быць немерной, мернай і кратнай мернай; у апошнім выпадку на кожны рэз робіцца 5-миллиметтровый прыпуск.
- У рамках стандарту выпускаюцца не толькі вырабы з чорнай сталі, але і прадукцыя з цынкавыя антыкаразійным пакрыццём.
Важны момант: пры зборцы сваімі рукамі вадаправода або сістэмы ацяплення з ацынкоўкі выкарыстоўваюцца толькі рэзьбавыя злучэння. Інструкцыя звязана з тым, што цынк згарае на зварных швах. У выніку пры выкарыстанні зваркі мы, фактычна, атрымліваем неабаронены ад карозіі трубаправод, цана пагоннага метра якога ў паўтара раза больш, чым у чорнай сталі.
- Тарцы абразаюцца пад прамым вуглом да падоўжнай восі. Задзірыны не павінны перавышаць 0,5 мм.
Якія максімальныя допускі?
| умоўны праход | Максімальна дапушчальнае адхіленне вонкавага дыяметра | |
| Звычайная дакладнасць вырабу | Падвышаная дакладнасць вырабу | |
| 40 і меней | +0,4; -0,5 мм | +0,4; -0,4 мм |
| звыш 40 | +0,8; -1% | +0,8; -0,8% |
Стоп. Што гэта за паняцце - умоўны праход? Відавочна, гэта не тое ж самае, што і вонкавы дыяметр, раз апошні мае нейкія допускі пры фіксаваным ўмоўным праходзе.

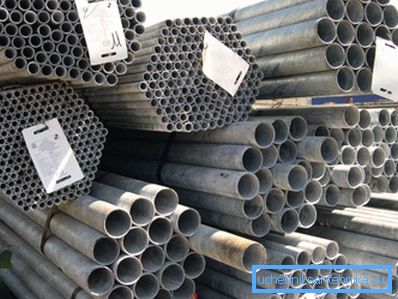

сортамент
Гэтая нескладаная думка прыводзіць нас да пошукаў вызначэння ДК, ці ўмоўнага праходу, а заадно і да сортамент вырабаў для мантажу вода-і газаправодаў.

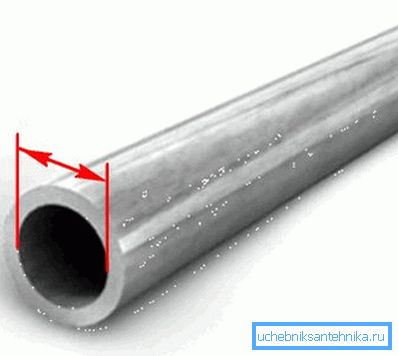

Такім чынам, асноўны параметр, які прапісаны ў табліцы сортамента - умоўны праход, або умоўны дыяметр, традыцыйна скарачалі як ДК. Гэты параметр прыкладна адпавядае ўнутраным дыяметры трубаправода і кажа пра яго сумяшчальнасці з пэўным тыпаразмерам фітынгаў для труб і запорной арматуры.
Незразумела? Давайце на прыкладах.
| умоўны праход | вонкавы дыяметр | Таўшчыня сценкі труб | ||
| лёгкіх | звычайных | узмоцненых | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Скажам, труба ДК 32 (умоўны праход паказваецца без назвы велічынь, хоць пры яго ацэнкі і маюцца на ўвазе міліметры) мае вонкавы дыяметр 42,3. У залежнасці ад варыянту выканання ўнутраны дыяметр можа быць роўны 42,3-2,8х2 = 36,7; 42,3-3,2х2 = 35,9 і 42,3-4,0х2 = 34,3.

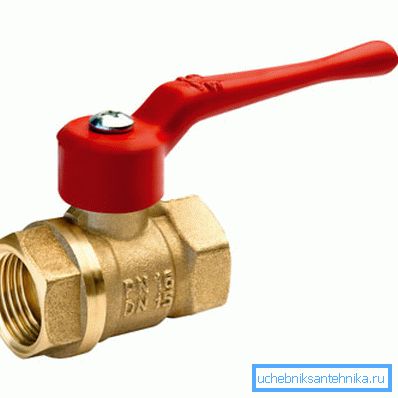

Нягледзячы на роскід ўнутраных перасекаў, усе гэтыя вырабы сумяшчальныя з вентылем ДК 32. На кожным з іх можа быць нарэзаная трубавая разьба адпаведнага памеру, якая выдатна ўвойдзе ва ўнутраную разьбу вентыля і пасля падмотванні забяспечыць герметычнасць злучэння.
трубныя разьбы
Кашмар яшчэ не скончыўся, паважаны чытач.
Трубныя разьбы традыцыйна вымяраюцца не ў міліметрах, а ў брытанскіх цалях. Прычына - у тым, што адпаведны стандарт (NPS, Nominal Pipe Size) мае паўночнаамерыканскае паходжанне.

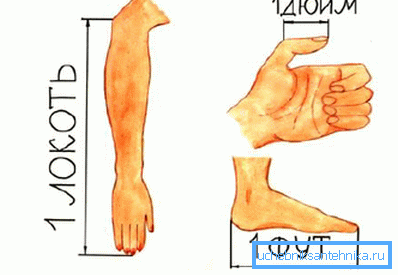

Даведка: брытанскі цаля роўны 2,54 см. Стала быць, у тэорыі памеры труб у цалях і сантыметрах павінна суадносіцца як 1: 2,54.
Праверым нашы тэарэтычныя пошукі. На шчасце, далёка хадзіць не трэба: табліца памераў труб у цалях і міліметрах змяшчаецца ў тэксце ўсё таго ж NPS. Прывядзём найбольш хадавыя значэння, якія выкарыстоўваюцца пры будынку камунікацый ўнутры прыватных і шматкватэрных дамоў.
| Трубная разьба, цалі | умоўны праход |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
А цяпер супастаўны прыведзены стандартам памер трубы ў цалях і мм.
- Памеры труба паўцалі павінен быць роўны 25,4 / 2 = 12,7 мм. Згодна з табліцы, ён адпавядае ДК 15. Далей - горш: рэальныя памеры трубы 1: 2 цалі (вонкавы дыяметр па ДАСТ 3262-75) роўныя і зусім 21,3.
- Памеры трубы 1 цаля роўныя не 25,4, а ДК 25 (вонкавы дыяметр 33,6).
- Яшчэ адзін памер - труба 2 цалі (2 х 25,4 = 50,8) - адпавядае ДК 50 пры вонкавым дыяметры 60.
выснову
Ён цалкам адназначны. Памеры труб у цалях і ў мм суадносяцца нелінейна, без усялякай пастаяннай прапорцыі. Нажаль, табліцу іх суадносін можна толькі запомніць. Як звычайна, відэа ў гэтым артыкуле парадуе чытача дадатковай тэматычнай інфармацыяй. Поспехаў!
