Якім павінен быць ўхіл каналізацыі

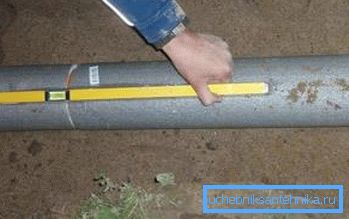

Для забеспячэння нармальнага адводу сцёкавых вод ўхіл каналізацыі на 1 метр па БНіП 2.04.01-85 * павінен складаць 2 гл, але гэтыя нормы распаўсюджваюцца на пракладку з дыяметрам 100 мм. Акрамя таго, для аптымізацыі выдалення ўсіх цвёрдых адходаў і максімальнага выключэння ўзнікнення засоров варта выконваць пэўны парадак для паваротаў і пераходаў са стаяка ў вертыкальную плоскасць.

Пра гэта гаворка пойдзе ніжэй, гэта значыць, мы разгледзім правілы пракладкі вонкавай і ўнутранай каналізацыі ў прыватным доме і / або кватэры, а таксама прадэманструем вам відэа ў гэтым артыкуле.

Пракладка сцёкавых труб

Нюансы ўнутранай разводкі

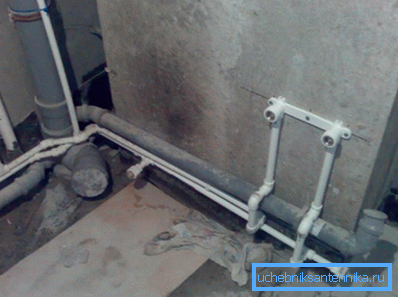

Заўвага. У кватэры і ў прыватным доме інструкцыя рэкамендуе для ўнутранай разводкі выкарыстоўваць пластыкавыя трубы дыяметрам 50 мм і 100 мм. Большае перасек выкарыстоўваецца толькі для ўнітаза, тады як 50-міліметровыя трубы патрэбныя для ўсіх астатніх санвузлоў. Акрамя гэтага, для пральных і посудамыйных машын выкарыстоўваецца дыяметр 32 мм.

• У кватэры шматпавярховага дома сцёкавая каналізацыйная сістэма займае мінімум месца, тым не менш, ухіл ўнутранай каналізацыі павінен адпавядаць санітарным нормам і правілам, названым у БНіП 2.04.01-85 * і такія лічбы вы бачыце на схематычным малюнку з подпісам Аптымальны ўхіл.
• У кватэрах ўнітаз звычайна падключаецца непасрэдна ў трайнік, які знаходзіцца на стаяку, але часам (асабліва на першых паверхах) узнікае неабходнасць устаноўкі зваротнага запорного клапана. У такіх выпадках вам прыйдзецца сваімі рукамі зрабіць адвод 100-міліметровай трубы па гарызанталі для ўрэзкі клапана, таму не варта забываць аб 20-міліметровым ухіле, хоць Запорное прылада і выстаўляецца па ўзроўні ў строга гарызантальным становішчы.
• Для 50-міліметровых труб ўхіл складае 3 см на пагонны метр, але на кароткіх участках яго можна павялічваць, бо ў дадзеным выпадку не разумеецца скід цвёрдых адходаў. Адзіная каналізацыя ў кватэры без ўхілу - гэта 32-міліметровая сцёкавая труба для мыйнай і / або пральнай машыны - там вада сыходзіць прымусова, такім чынам, градус плоскасці не мае вырашальнага значэння.
• У прыватным доме каналізацыйныя маршруты могуць быць больш за 4-ёх метраў, таму іх варта забяспечваць рэвізіямі для ліквідацыі магчымых засоров. Акрамя таго, варта пазбягаць паваротаў на 90? - для гэтага лепш за ўсё выкарыстоўваць два кутніх фітынга па 45 ?. Паварот на 90? аптымальны толькі для стояков, калі яны пераходзяць у гарызантальную плоскасць. Таксама паваротныя фітынгі на 90? дарэчныя ў кватэры для 50-міліметровых і 32-міліметровых труб - там малыя адлегласці і таму магчымасць засора мінімальная.

вонкавая разводка

Зараз давайце пяройдзем да разводцы ў двары, дзе максімальны ўхіл вонкавай каналізацыі сапраўды такі ж, як і ў памяшканні і наўпрост залежыць ад дыяметра труб. Для прыватнага выкарыстання, як правіла, ужываецца перасек 100 мм і 150 мм, значыць, аптымальны ўхіл будзе складаць 2,0 гл і 0,8 см, а максімальны - 2,5 см і 1,3 гл адпаведна. Пры гэтым варта памятаць, што цана матэрыялу тут не мае абсалютна ніякага значэння.

Заўвага. Ад пытання, які ўхіл павінен быць у каналізацыі залежыць якасць мантажу камунікацый. Справа ў тым, што калі ўхіл будзе менш нормы, то слабы ціск вады, якая ідзе самацёкам, не зможа змыць цвёрдыя адходы (фекаліі), а калі норма завышана, то вада проста не паспее гэтага зрабіць. Атрымліваецца, што ў абодвух выпадках на ўнутраных сценках трубы будзе ўтварацца Кек, а на паваротах - засоры.

Што тычыцца паваротаў, то тут таксама выкарыстоўваюцца фітынгі на 32? і 45 ?, а для павароту на 90? ўжываюць два кутніх злучэння па 45 ?. Гэтак жа, як і ў памяшканні, фітынг на 90? дарэчны толькі для стояка пры пераходзе ў гарызантальную плоскасць.

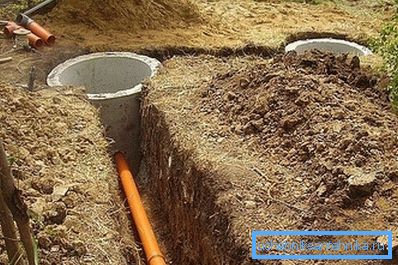

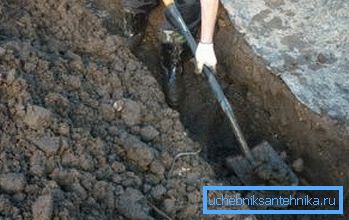

Глыбіня траншэі ў дадзеным выпадку будзе залежаць ад двух фактараў - гэта максімальная кропка прамярзання грунта ў дадзеным рэгіёне і адлегласць ад дома да сэптыка (выграбной ямы).

Напрыклад, калі кропка прамярзання знаходзіцца на глыбіні 70 см, то на выхадзе з будынка для 100-міліметровай трубы траншэя будзе мець 90 см (10 см на дыяметр і 10 см на аддаленне ад крытычнага ўзроўню). Але каналізацыя без ўхілу быць не можа, такім чынам, калі адлегласць да сэптыка будзе 20 м, то ў сэптыка гэтая глыбіня будзе 70 + 20 * 2 = 110 см.

Акрамя таго, на дне траншэі павінна быць пясочная падушка - гэта дазваляе вырабляць кладку па вызначаным ўзроўню і раўнамерна размяркоўваць плошчу трубы на грунце. Такім чынам, чарнавая глыбіня траншэі (без пясочнай падушкі) павінна быць, як мінімум, на 5-10 гл больш.

Пры ўладкаванні загараднага ўчастка ўхіл ліўневай каналізацыі па БНіП таксама залежыць ад дыяметра труб і адпавядае нормам і правілам, названым вышэй па тэксце. Таксама тут неабходна выконваць і глыбіню пракладкі, а так як ливнёвки звычайна звязаны з хатнімі санвузламі, то тут абавязковая ўстаноўка зваротнага запорного клапана каналізацыі.

Калі ливнёвка зробленая ў выглядзе жолаба, то ўхіл павінен быць не менш за 5-10 мм на пагонны метр, але гэта ў тым выпадку, калі зверху ёсць ахоўная сетка, як на фота ўверсе. Калі абароны няма, і ў жолаб можа трапляць смецце (лісце), то ўхіл варта павялічыць да 2 см.

заключэнне

Выконваючы максімальны і мінімальны ўхіл каналізацыі пры яе мантажы, вы зможаце дамагчыся добрага адтоку вод з санвузлоў, што таксама перашкаджае ўзнікненню непрыемных пахаў. Таксама не варта паніжаць дыяметр трубы па ходзе сцёку - гэта прывядзе да засмечваючы.
