Каркас з труб: розныя варыянты канструкцый і методыка іх

Каркас з профільнай трубы можа служыць асновай для самых розных збудаванняў і малых архітэктурных формаў. Універсальнасць гэтага матэрыялу такая, што выкарыстоўваюць яго практычна паўсюдна, прычым пры захаванні простых правіл дамагчыся добрых вынікаў можа нават не самы дасведчаны майстар.

Ніжэй мы распавядзем, на што варта звяртаць увагу пры праектоўцы каркасных канструкцый, а таксама прывядзем некалькі прыкладаў, якія вы можаце выкарыстоўваць пры самастойным будаўніцтве.

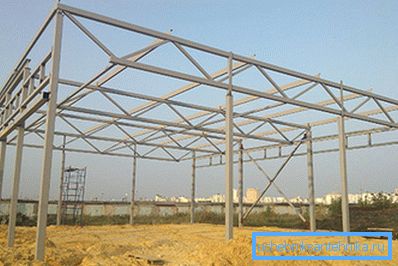

Аснова для простага, але досыць вялікага падстрэшка

Асновы злучэння дэталяў

Перш чым пачынаць ўзводзіць металлокаркасов з профільнай трубы, нам трэба вызначыцца, як мы будзем злучаць дэталі паміж сабой.

І тут, па вялікім рахунку, ёсць два варыянты:

  • Зварное злучэнне.
  • Механічнае злучэнне з дапамогай кранштэйнаў і нітаў.

У кожнай з гэтых тэхналогій ёсць плюсы і мінусы, якія мы сабралі ў адзіную табліцу:

методыка годнасці недахопы
зварка
  • Высокая надзейнасць.
  • Магчымасць аператыўнай карэкціроўкі памераў.
  • Складанасць у засваенні методыкі.
  • Неабходнасць куплі або арэнды зварачнага апарата, цана якога досыць вялікая.
  • Канструкцыя атрымліваецца неразборной.
Змацаванне з дапамогай перахаднікоў
  • Высокая хуткасць мантажу.
  • Магчымасць разборкі каркаса на асобныя дэталі.
  • Адносная прастата ва ўладкаванні.
  • Неабходнасць набыцця крапежных элементаў.
  • Нізкая (у параўнанні са зваркай) трываласць злучэння.
  • Неабходнасць перыядычнага абслугоўвання стыкаў.

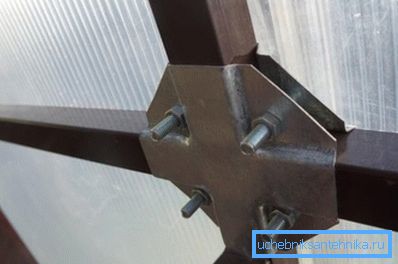

Кранштэйны для механічнага злучэння

У прынцыпе, у працы можна выкарыстаць абодва метаду. І ўсё ж варта адзначыць, што часцей за ўсё для стварэння каркаса сваімі рукамі ўжываюць менавіта зварку, паколькі балтавым злучэнняў патрабуе вельмі дакладнай падганяння дэталяў па памеры. Такая падганянне звычайна ажыццяўляецца ў завадскіх умовах: прыкладам можа служыць любы набор дэталяў для самастойнай зборкі цяпліцы або альтанкі.

У капітальным будаўніцтве

Дачны дом або хлеў

Тоўстыя профільныя трубы валодаюць істотным запасам трываласці, што дазваляе выкарыстоўваць іх для ўзвядзення канструкцый са значнай апорнай здольнасцю. Пры наяўнасці пэўнай спрыту з такіх дэталяў можна сабраць аснову для невялікага дома або адрыны (даведайцеся тут, як схаваць трубы ў ваннай пакоі).

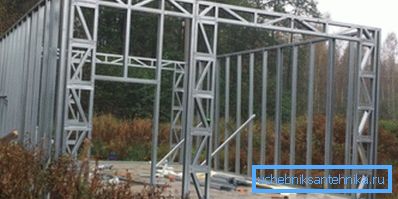

Дом у працэсе мантажу

Каркас хаты з профільнай трубы сваімі рукамі ўзводзіцца па такой схеме:

  • Спачатку заліваем істужачны падмурак, паколькі нават досыць лёгкае збудаванне патрабуе надзейнага падставы.
  • На падмурак ўкладваем тоўстыя (50х50 і больш) профільныя трубы, якія фіксуем анкерамі.
  • Злучаем ніжнюю абвязку лагамі з крокам у 60 см. Каб лагі не прагіналіся (а нават труба 50 мм можа з часам дэфармавацца), падпіралі іх чэрапнымі брускамі з дрэва або цаглянымі слупкамі.
  • На кутах усталёўваем стойкі з нарыхтовак 40х40 мм. Вышыня гэтых стоек будзе вызначаць вышыню столі нашага дома. Кутнія апорныя дэталі можна замацаваць раскосамі.

Савет! Для дасягнення неабходнай калянасці стойкі варта размяшчаць не толькі на кутах, але і на ўсіх роўных участках сцен з крокам не больш за 100 см.

  • Зверху прыварваюць такія ж трубы верхняй абвязкі, на якіх усталёўваем дах. Для крокваў можна выкарыстоўваць як драўляныя, так і металічныя нарыхтоўкі.
  • Ўзмацняем канструкцыю папярочнымі элементамі з больш тонкіх труб або сталёвых куткоў. На гэтым жа этапе фарміруем аконныя і дзвярныя праёмы.

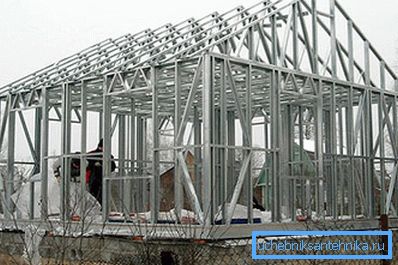

Фота збудаванні, гатовага да ашалёўкі

У прынцыпе, на гэтым праца з металам сканчаецца. Нам застаецца толькі абшаляваць сталёвую раму, не забываючы пра ўцяпленне - усё ж трубы вельмі добра праводзяць цяпло.

Аснова адрыны ці гадовай кухні ўзводзіцца прыкладна па такой жа схеме. Асноўныя адрозненні тут будуць заключацца ў канфігурацыі сцен і даху, а таксама ў аздабленні: калі вы плануеце захоўваць у будынку садовы інвентар, то ўцяпляць яго можна менш якасна.

цяпліца

Інструкцыя па вырабе асновы для цяпліцы будзе некалькі адрознівацца - натуральна, у бок палягчэння задачы.

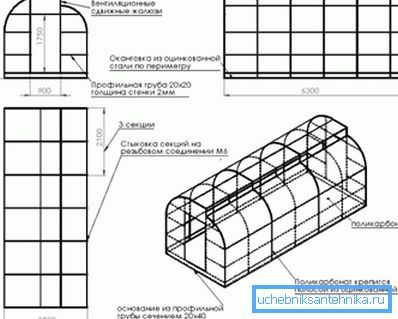

Чарцёж цяпліцы з памерамі
  • Для пачатку з нарыхтовак 30х30 мм робім некалькі дуг, габарыты якіх адпавядаюць запланаваным памерах нашай цяпліцы. Дугі могуць быць суцэльнымі (тады без трубогибочного станка не абысціся) або зборнымі з некалькіх прамалінейных адрэзкаў.
  • Выкарыстоўваючы зварку, да кожнай дузе прыварваюць ніжнюю частку рамы. Так мы не толькі забяспечым канструкцыі вялікую ўстойлівасць, але і прадухіліць дэфармацыю дугавых элементаў.

Звярніце ўвагу! Замест рамы можна прыварыць сталёвыя загваздкі, якія будуць выкарыстоўвацца для заглыблення ў грунт.

  • У першай, фасаднай дузе, мантуем дзвярны праём. Таксама тут можна адразу замацаваць раму дзверы на металічных завесах.

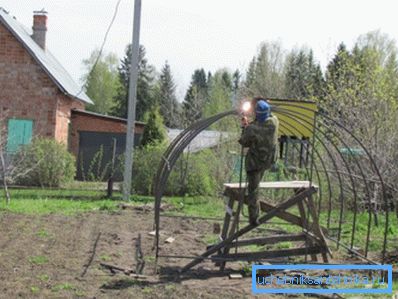

Зварка непереносной канструкцыі

Далей можна пайсці двума шляхамі:

  • Калі нам патрэбна неразборная канструкцыя, то прама на ўчастку зварваюць ўсе дугі ў адзіны каркас, усталёўваючы падоўжныя злучальныя дэталі.
  • Калі ж плануецца разборка і транспарціроўка цяпліцы, то замест зваркі выкарыстоўваем сталёвыя кранштэйны, якія сцягваем з дапамогай нітаў.

Як і ў выпадку з домам, нам застанецца толькі выканаць аздабленне: абцягнуць металічную раму поліэтыленам або абшаляваць полікарбанатной панэлямі.

Савет! Каб трубы не іржавелі у вільготным асяроддзі, іх абавязкова трэба апрацаваць супрацькаразійнымі складам.

Прыкладна па такім жа прынцыпе можа быць сабраны каркас ангара з профільнай трубы. Натуральна, для гэтай задачы трэба выбіраць больш тоўстыя (мінімум 70х70 мм) нарыхтоўкі, ды і падручнымі інструментамі абыйсціся не атрымаецца. Але сама схема працы застанецца нязменнай.

невялікія канструкцыі

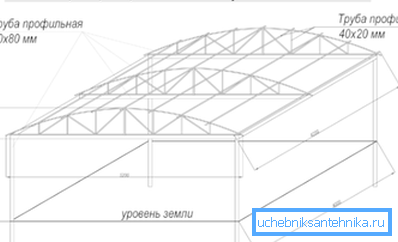

чарцёж падстрэшка

Выкарыстанне профтрубы пры ўзвядзенні капітальных збудаванняў досыць распаўсюджана. Аднак куды часцей трубны каркас ўжываюць пры пабудове малых архітэктурных формаў - падстрэшкаў, альтанак, брылёў над ганкам і г.д.

Каркас падстрэшка з профільнай трубы сваімі рукамі збіраем так:

  • Спачатку з тонкіх нарыхтовак (30х30 мм і менш) робіцца верхняя частка. Яна можа быць як скатной, так і шатровай.

Звярніце ўвагу! Часта робяць таксама паўсферычныя даху, але ў гэтым выпадку патрабуецца дакладны разлік радыусу дугі.

  • Верхняя частка прымацоўваецца зварным або механічным спосабаў да абвязкі.
  • Затым на грунт ўсталёўваюцца стойкі. Яны могуць быць альбо заглубляя ў зямлю з бетонировкой (прыкладна на 40-50 см), альбо замацаваны на крыжавіна з сталёвага кутка.

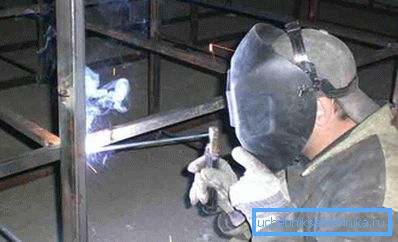

мантаж дэталяў
  • На заключным этапе верхнюю частку падымаем і ўсталёўваны на апоры. Злучаем дэталі, забяспечваючы ўсёй канструкцыі стабільнасць.
  • Калі мы робім навес над ганкам, то можна абыйсціся наогул без апор. У гэтым выпадку апорнымі канструкцыямі выступаюць кранштэйны, жорстка зафіксаваныя на сцяне з дапамогай анкерных нітаў.
  • Пасля завяршэння мантажных работ выконваецца аздабленне. Як правіла, такія збудаванні не патрабуюць цеплаізаляцыі, таму прама на каркас ўкладваем влагозащитную мембрану, а зверху мантуем дахавы матэрыял.

Звярніце ўвагу! У шэрагу выпадкаў бакавыя паверхні таксама можна абшаляваць напаўпразрыстым пластыкам ці ж усталяваць на іх згортваюць фіранкі з палімернага палатна: так прастору пад брылём або навесам будзе абаронена ад траплення дажджавых кропель пры моцным ветры.

Таксама досыць папулярнай канструкцыяй можа лічыцца каркас для елкі з труб. Ён вельмі просты ў мантажы, але варта памятаць, што для яго вырабу лепш браць не профільную, а круглую трубу.

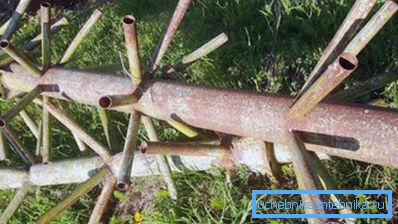

Трубчасты каркас для мантажу высокай елкі

Збіраецца гэты каркас даволі проста:

  • Падстава ўсёй канструкцыі робім шляхам зварвання двух куткоў або невялікіх швелера. Тут важна сапраўды пазіцыянаваць дэталі, каб апора атрымалася роўнай.

Звярніце ўвагу! Калі гмах каркаса плануецца больш за 2 м, то ў дэталях асновы загадзя праробліваем крапежныя адтуліны для фіксацыі да грунта.

  • Затым да асновы прыварваюць цэнтральную трубу дыяметрам 75 мм і больш.
  • Далей з трубы 45-50 мм наразаем нарыхтоўкі даўжынёй прыкладна 25-30 гл. З дапамогай зваркі ўсталёўваем гэтыя нарыхтоўкі на цэнтральнай восі, размяшчаючы іх альбо па спіралі, альбо крыж-накрыж.

Выкарыстоўваючы такія матэрыялы, можна вырабіць прыстасаванне для ўстаноўкі досыць вялікі елкі. У прынцыпе, так робяцца ўсё ёлачныя каркасы, з той толькі розніцай, што для канструкцыі вышынёй больш за 5-6 м прыйдзецца браць больш тоўстыя трубы.

выснову

Каркас адрыны з профільнай трубы або аснова для альтанкі могуць быць зроблены літаральна за некалькі гадзін. Натуральна, такая хуткасць працы без страты якасці магчымая толькі ў тым выпадку, калі мы досыць прафесійна авалодаем навыкамі зварачных работ або загадзя падрыхтуем ўсе дэталі для злучэння з дапамогай кранштэйнаў (см.также артыкул Фурнітура для труб: асноўныя разнавіднасці і асаблівасці ўжывання).

Больш падрабязна дадзеную методыку можна вывучыць, прагледзеўшы відэа ў гэтым артыкуле.
