Плошчу перасеку трубы: разлікі і формулы

15-01-2018

Розны

Пры вырабе трубаправодаў рознага прызначэння вельмі важна правільна падабраць прапускную здольнасць канструкцыі ў адпаведнасці з ціскам у магістралі. Пры гэтым дадзены параметр вельмі часта залежыць ад дыяметра выкарыстоўваных матэрыялаў, але практычна ва ўсіх табліцах выкарыстоўваецца зусім іншая велічыня. Менавіта таму пытанне аб тым, як палічыць плошчу перасеку трубы вельмі цікавіць сучасных праекціроўшчыкаў.

Аматарскае фота, матэрыялу з кантавога боку, дзе і патрабуецца вырабляць замеры

Першапачатковыя дадзеныя і вылічэнні

Для пачатку неабходна сказаць аб тым, што сама канструкцыя вырабаў падобнага тыпу фактычна з'яўляецца цыліндрам. Улічваючы гэта, і варта падбіраць спецыяльныя формулы, якія вядомыя з пачатковага курсу геаметрыі.

Аднак варта адзначыць, што сортамент труб круглага перасеку па Дасце даволі разнастайны і пры працы з дадзенымі гэта неабходна ўлічваць.

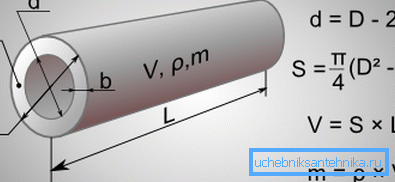

Графічная выява вырабы з указаннем усіх неабходных габарытаў і варыянтам формул, якія неабходна выкарыстоўваць пры разліках

формулы

Звычайна плошчу круга знаходзіцца з выкарыстаннем формулы S =? • R².

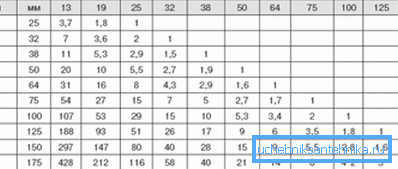

Табліца адпаведнасці труб рознага дыяметра

У дадзеным выпадку пад літарай R маюць на ўвазе радыус самай трубы, а літара? з'яўляецца канстантай, роўнай колькасьці 3.14.
Аднак такая формула плошчы перасеку трубы дазваляе атрымаць дадзеныя з улікам саміх сценак, што можа спатрэбіцца толькі для прабоя адтулін праходжання. Для ацэнкі прапускной здольнасці патрэбныя зусім іншыя разлікі.

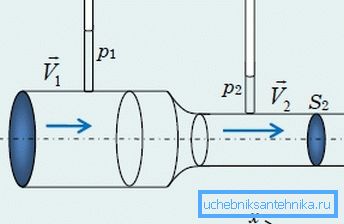

Ведаць дадзеныя параметры часам вельмі важна, паколькі па законе Бярнулі ад іх залежаць хуткасці плыні вадкасці або газу па трубе

Улічваючы ўсе асаблівасці прымяняюцца матэрыялаў, варта атрымаць плошчу жывога перасеку трубы, дзе пад увагу прымаецца і таўшчыня сценак. Выглядае такая формула так: S =? • (D / 2-N) 2
У дадзенай сітуацыі літара D паказвае на знешні дыяметр вырабы, які лёгка вымераць пры дапамозе лінейкі ці паглядзеўшы ў спецыфікацыю. Літара жа N азначае таўшчыню сценкі трубы. Менавіта яе часта вызначае сортамент сталёвых труб круглага перасеку, а атрымаць гэтую велічыню можна таксама з спецыфікацыі або жа пры дапамозе лінейкі.

Савет! Некаторыя праекціроўшчыкі для атрымання больш дакладных дадзеных выкарыстаюць лік? з вялікай колькасцю лічбаў пасля коскі. Аднак нават для асабліва адказных сістэм ўжываюць у якасці яго значэнне роўнае 3.1415926.

Паказчыкі хуткасці і ціску вадкасці або газу ў сістэме напрамую залежаць ад дадзенага параметру, а значыць, пры праектаванні яму трэба надаць асаблівую ўвагу

праграмы

У сучасным будаўніцтве разлік плошчы трубы круглага перасеку выконваюць з выкарыстаннем спецыяльнага праграмнага забеспячэння. Звычайна майстры ўжываюць паўнавартасныя калькулятары, якія дазваляюць атрымліваць самыя разнастайныя дадзеныя, дзе трубах адводзіцца цэлая сістэма. Аднак існуюць і праграмы, распрацаваныя толькі для атрымання гэтых дадзеных.

Большасць такіх калькулятараў распрацаваны для выкарыстання на любых платформах, таму іх можна ўсталяваць нават на мабільны тэлефон, каб атрымаць магчымасць даведацца перасек трубы для ацяплення прама на месцы працы, не звяртаючыся да самастойнага вылічэння.

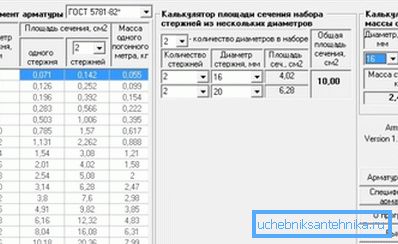

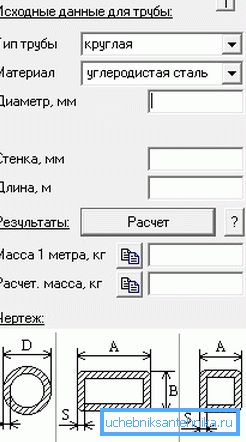

Інтэрфейс калькулятара, створанага для разлікаў звязаных з трубамі

Варта адзначыць, што падобнага роду софт можа распрацоўвацца самымі рознымі кампаніямі. Таму перш чым пачынаць яго выкарыстоўваць варта пераканацца, што ў ім ужываецца метрычная сістэма вымярэнняў. У адваротным выпадку можна атрымаць момант супраціву сячэння трубы або іншыя дадзеныя ў адзінках, якія прыйдзецца дадаткова апрацоўваць.

Савет! Перш чым выкарыстоўваць падобныя калькулятары, неабходна вырабіць іх тэставанне, каб пераканацца ў правільнасці творы разлікаў. Некаторыя праграмныя прадукты дадзенага роду сабраны наспех і не адказваюць усім неабходным патрабаванням.

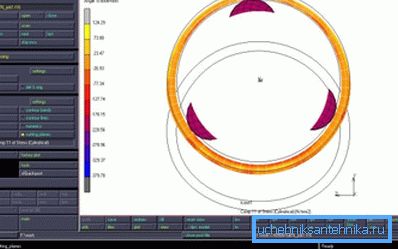

Некаторыя праграмы падобнага плану створаны для вырашэння больш глабальных задач і падобная функцыя ў іх ідзе ў якасці дапаўненні

вобласць выкарыстання

Перш за ўсё, атрыманыя параметры ўжываюць для таго, каб усталяваць расход вады ў трубе круглага перасеку. Гэта вельмі важна пры працы з дарагімі вадкасцямі або газамі, для якіх і збіраецца трубаправод.

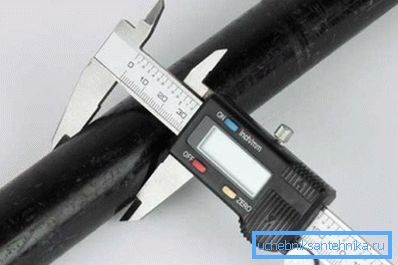

Для атрымання дакладных даных неабходна выкарыстоўваць якасны і дакладны вымяральны інструмент

Лічыцца, што разлік колькасці вады па перасеку трубы самы дакладны і пры вядомай велічыні ціску можна атрымаць усе самыя неабходныя дадзеныя пра сістэму. Гэта часта выкарыстоўваюць на вытворчасці і пры стварэнні астуджальных сістэм.
Калі сістэма ствараецца сваімі рукамі ў бытавых мэтах, то падобныя параметры ведаць зусім не абавязкова. Аднак пры разгалінаванай вадаправодзе такія вылічэнні могуць спатрэбіцца. (Гл. Таксама артыкул Разводка труб: асаблівасці.)

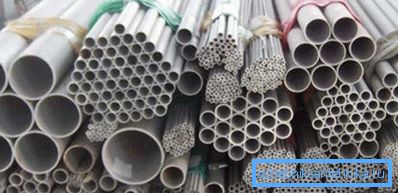

Існуе проста велізарная колькасць падобных матэрыялаў з розным дыяметрам і таўшчынёй сценак, што адразу ўскладняе стварэнне паўнацэнных зводных табліц

Варта адзначыць, што не дастаткова ведаць усе неабходныя дадзеныя, а трэба яшчэ ўмець іх ужываць. Таму для складаных праектаў варта наймаць спецыялістаў, хоць іх кошт часам даволі высокая.
Неабходна сказаць пра тое, што ў пэўных выпадках трэба выкарыстоўваць матэрыялы са строга вызначанай плошчай перасеку. Гэтага патрабуе інструкцыя па мантажы, грунтуючыся на характарыстыках кропак спажывання або неабходных канчатковых характарыстыках ўсёй сістэмы. (Гл. Таксама артыкул Сістэма каналізацыі: асаблівасці.)

Савет! Большасць работ, якія мяркуюць выкарыстанне труб, грунтуюцца на пэўных стандартах і Дастах. Таму перад пачаткам праектавання, варта дэталёва вывучыць усе неабходныя параметры і падабраць адпаведнае абсталяванне.

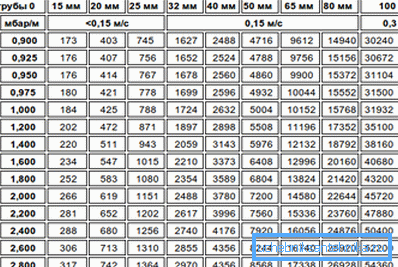

Выкарыстоўваючы атрыманыя дадзеныя можна вызначаць прапускную здольнасць і нагрузкі, якія прыпадаюць на сістэму

выснову

Вывучыўшы дэталёва відэа ў гэтым артыкуле можна атрымаць больш інфармацыі аб гэтым матэрыяле і методыку вызначэння яго габарытаў. Таксама прымаючы пад увагу артыкул, якая прыведзена вышэй, варта зрабіць выснову аб тым, што лепш адразу назапасіцца адпаведным праграмным забеспячэннем, чым вырабляць усе разлікі самастойна.
