Прапускная здольнасць трубы вадаправода

Перш чым казаць пра тое, якая прапускная здольнасць трубы ў залежнасці ад дыяметра і іншых параметраў, давайце ўразумеў, што значыць наогул гэтае паняцце. Кажучы сухой мовай азначэнняў, гэта здольнасць прапускаць пэўны аб'ём вадкасці за фіксаваны адрэзак часу. У нашым выпадку гэта колькі літраў вады можа прайсці праз сістэму за 1 хвіліну.

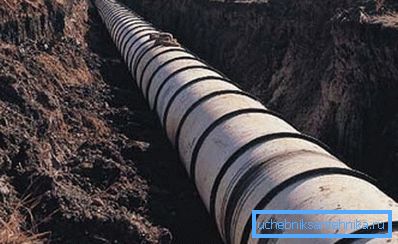

Фота міжгародняга вадавода.

Як можна разлічыць

Варыянтаў як разлічыць прапускную здольнасць трубы, на дадзены момант існуе некалькі. З дапамогай матэматычных формул, узяўшы дадзеныя з спецыялізаваных табліц і звярнуўшыся да дапамогі інтэрнэт праграм (чытайце таксама артыкул Папулярныя спосабы злучэння труб - падрабязны агляд).

Але ў любым выпадку вам спатрэбяцца зыходныя дадзеныя.

  • Як мінімум вам трэба хаця б прыблізна ведаць працягласць лініі, чым даўжэй траса, тым большы дыяметр сістэмы спатрэбіцца.
  • Не менш важным зараз з'яўляецца матэрыял, з якога вырабляецца сістэма. Распаўсюджаныя ў мінулым сталёвыя вадаправоды маюць вялікі супраціў, плюс такія сістэмы схільныя да зарастанню, у выніку чаго дыяметр, з часам, будзе змяншацца. Палімерныя матэрыялы больш прагрэсіўныя і практычныя, на пластыцы налёт не затрымліваецца і гладкая паверхня не стварае перашкод.
  • Выконваючы разлік прапускной здольнасці трубы, важна ведаць колькасць кропак водаспажывання, прычым трэба ўлічваць якая колькасць з іх могуць тэарэтычна быць уключаны адначасова. Бо мала каму можа спадабацца сітуацыя калі пры ўключэнні вады на кухні, яна аўтаматычна знікае ў астатніх месцах.
  • Да абавязковаму пераліку дадзеных таксама можна дадаць сярэдні ціск у сістэме водазабеспячэння.

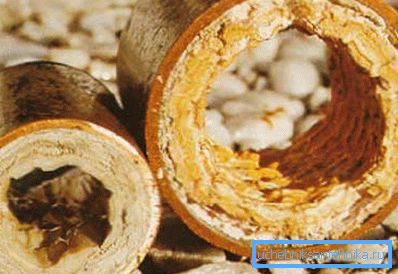

Зарастанне сістэмы.

Важна: не менш важным з'яўляецца захаванне нормаў мантажу сістэмы. Бо пры незахаванні кута нахілу або празмернай колькасці паваротаў і запорных механізмаў, энергетычныя выдаткі ўзрастаюць і прапускная здольнасць памяншаецца.

Адразу скажам, што разлік прапускной здольнасці вадаправоднай трубы пры дапамозе матэматычных формул занятак досыць складанае. Для атрымання дакладных значэнняў неабходна валодаць глыбокімі прафесійнымі ведамі, акрамя таго дадзеныя для выканання разліку ў любым выпадку трэба будзе браць з адмысловых табліц. Для яснасці, на фота ніжэй мы даем прыклад рашэння падобнай задачы.

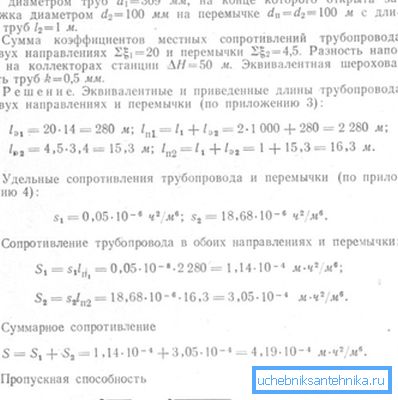

Разлік прапускной здольнасці.

Зараз распрацаваны цэлы шэраг табліц, у якіх пазначаны досыць дакладныя дадзеныя па аб'ёме вадкасці здольнай прайсці за адзінку часу, да прыкладу, табліцы Шевелева. У гэтых матэрыялах можна знайсці дадзеныя не толькі па сталёвых сістэмах, але таксама дадзены выкладкі па ўсіх існуючых матэрыялах, з якіх могуць мантавацца вадаправоды.

Перш за ўсё, гэта ўсе віды палімераў, каляровыя металы, шкло і нават азбацэменту. На фота ніжэй дадзены прыклад такой табліцы.

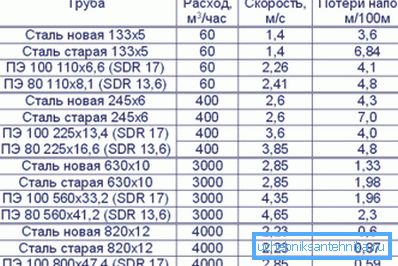

Табліца значэнняў.

Але ў наш прагрэсіўны стагоддзе самымі даступнымі можна смела лічыць спецыяльныя праграмы ў інтэрнэце, гэта так званыя онлайн калькулятары. Складаюцца яны такім чынам, каб любы чалавек змог, не напружваючыся хутка атрымаць цікавую для яго інфармацыю. Інструкцыя патрабуе толькі сваімі рукамі ўнесці зададзеныя характарыстыкі і вы адразу атрымаеце дакладны вынік.

Рада: можна зрабіць яшчэ прасцей, цяпер практычна ў любой нармальнай будаўнічай краме, пры ўмове закупкі ў іх матэрыялаў, вам з задавальненнем зробяць разлік прапускной здольнасці трубаправода.

Як падабраць патрэбны дыяметр

Дыяметр вадаправода лічыцца адной з галоўных характарыстык, так як палічыць прапускную здольнасць трубы, для забеспячэння нармальнай працы сістэмы без гэтых дадзеных немагчыма. Вы можаце змантаваць сістэму з любога матэрыялу, але галоўным паказчыкам усё роўна будзе дыяметр.

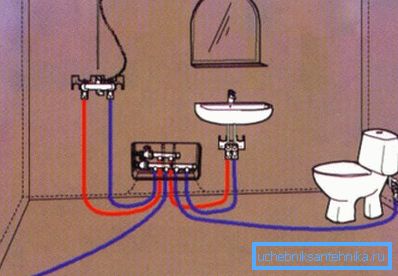

Схема кропак водаспажывання.

Калі вы ў імкненні зэканоміць возьмеце трубы меншага дыяметра, то пры праходжанні праз іх вадкасць будзе выклікаць завіхрэнні, на мове прафесіяналаў турбулентнасць. Гэта з'ява характарызуецца дробнай вібрацыяй і павышаным шумам. У выніку злучальныя элементы сістэмы і самі трубы будуць хутка выходзіць з ладу.

Сярэдняе значэнне хуткасці руху вады ў сістэме, якое прынята ўлічваць пры разліках, складае каля 2-х метраў у 1 секунду. Але акрамя гэтага, як згадвалася раней, вялікае значэнне мае працягласць вадаправоднай сістэмы.

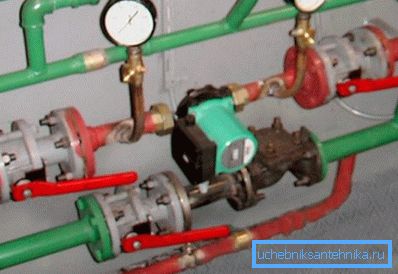

Вадаправодная развязка ў доме.

Залежнасць дыяметра ад працягласці

  • Пры ўмове стабільнага ціску ў муніцыпальным вадаправодзе, для мантажу трасы працягласць, якой знаходзіцца ў раёне 10м, цалкам дастаткова дыяметра 20 мм. Больш за тое, у прыватным будаўніцтве, пры разумным колькасці кропак водаспажывання, гэтае сячэнне лічыцца аптымальным.
  • Для трасы, памер якой можа дасягаць дваццаці метраў, ужо рэкамендуецца выкарыстоўваць перасек 25 мм.
  • Сістэмы працягласцю ад 30, да 50м патрабуюць выкарыстання труб перасекам 32 мм.
  • Сістэмы з унутраным перасекам ў 50 мм выкарыстоўваюцца для вадаправодаў ад 50, да 200м.
  • Трубы перасекам ў 100 мм выкарыстоўваюцца для пракладкі магістраляў у прыватным сектары або запитывания размеркавальнай сістэмы шматпавярховых будынкаў.
Трубы з поліпрапілена.

Таксама важна ўлічыць колькасць адначасова якія працуюць кропак, прынята лічыць, што праз адзін кран у хаце можа праходзіць да 5л вады за хвіліну. З гэтага значэння варта разлічваць нормы спажывання на дом або кватэру.

Кропак водоразбора ў доме можна наставіць калі заўгодна шмат, але калі колькасць жыхароў невяліка, то і разлік водаспажывання можна значна спрасціць.

Некалькі слоў пра памернасці

Дыяметр водаправодных канструкцый можа пазначацца рознымі значэннямі. Людзі далёкія ад сантэхнічных тэрмінаў прывыклі ўсё вымяраць традыцыйнай метрычнай сістэмай, у міліметрах, сантыметрах або ў метрах. Але спецыялісты часцяком характарызуюць перасек трубы ў цалях, толькі медныя і алюмініевыя вырабы заўсёды вымяраюцца ў міліметрах.

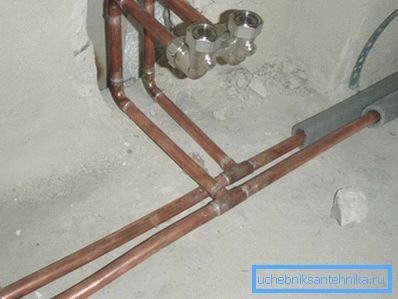

Медны вадаправод.

Мы не будзем удавацца ў паходжанне гэтай класіфікацыі, скажам толькі, што 1 цаля прынята лічыць роўным 25,4 мм. У дакументацыі яны могуць пазначацца двукоссямі, так 1 = 25,4 мм. Прамежкавыя перасеку традыцыйна абазначаюцца дробамі, напрыклад 1/2 - паўцалі (12,7 мм) або 3/4 - тры чвэрці цалі (19 мм).

На відэа ў гэтым артыкуле паказаны прыклады разлікаў.

выснову

Цана на некаторыя віды труб можа быць дастаткова высокай, але зусім не абавязкова эканоміць на якасці. Калі правільна выканаць разлік прапускной здольнасці трубаправода, то можна змантаваць сістэму з дапушчальным перасекам за прымальныя грошы (см.также артыкул Злучэнне труб: трубаправоды і металаканструкцыі).
