Праводка ў трубах: тэхналогія мантажу для забеспячэння

У драўляных дамах, а таксама ў будынках, пры будынку або аздабленні якіх выкарыстоўваліся лёгкаўзгаральныя матэрыялы, спецыялісты рэкамендуюць выконваць мантаж электраправодкі ў трубах.

Зрэшты, дадзеная тэхналогія дастасоўная і пры выкананні рамонту цагляных і бетонных будынкаў, таму яе вывучэнне будзе карысна майстрам у любым выпадку.

Асаблівасці методыкі

Перавагі мантажу ў трубах

Як мы адзначылі ва ўступе, электраправодка ў трубах пракладваецца тады, калі неабходна абараніць канструкцыі ад магчымага ўзгарання.

Зрэшты, гэтая сітуацыя далёка не адзіная, бо ў дадзенага рашэння ёсць і іншыя плюсы:

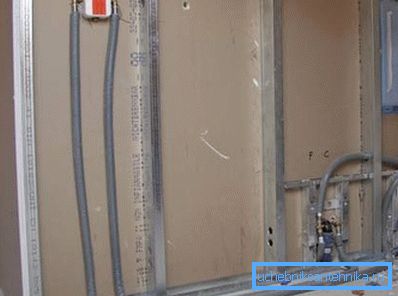

• Па-першае, трубчасты кажух (нават самы просты пластыкавы, не кажучы аб сталёвым або медным) добра абараняе праваднікі ад механічных пашкоджанняў. Гэта тычыцца як правадоў, пракладзеных у тоўшчы сцяны, так і кабеляў пад падлогай, столлю і за фальш-перагародкамі.

Звярніце ўвагу! Вельмі часта ў трубах пракладваюць кабелі за межамі дома, якія па тых ці іншых прычынах нельга прыбіраць з паверхні пад зямлю.

• Па-другое, у трубе ізаляцыя правадыра не адчувае эксплуатацыйных нагрузак і не падвяргаецца ўздзеянню агрэсіўных знешніх фактараў, у першую чаргу вільгаці. Ды і ад пацукоў, якія даволі часта «арганізуюць» замыкання, такі мантаж абараняе нядрэнна.

• Нарэшце, выкарыстанне пустотелых трубчастых каналаў дазваляе лёгка дэмантаваць і замяняць пашкоджаныя праваднікі. Пры гэтым не даводзіцца здымаць аздабленне і выкрываць тоўшчу сцяны: дастаткова проста адкрыць бліжэйшую размеркавальную скрынку.

Натуральна, усе гэтыя перавагі можна рэалізаваць толькі пры ўмове правільнага падбору труб і якасна праведзенага мантажу ўсёй сістэмы.

выбар матэрыялу

Для кладкі ўтоенай праводкі ўнутры трубчастых каналаў могуць выкарыстоўвацца самыя розныя матэрыялы. У кожнага з іх ёсць як добрыя якасці, так і недахопы, і галоўныя з іх мы пастараліся прааналізаваць ў табліцы ніжэй:

Трэба адзначыць, што ўся вышэйпрыведзеная інфармацыя справядлівая ў першую чаргу для звычайных труб.

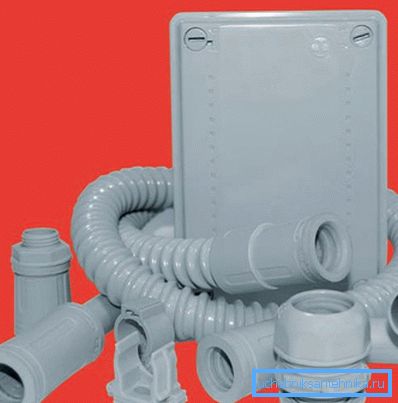

У той жа час сёння для схаванай і полускрытой пракладкі актыўна прымяняюцца гафрыраваныя мадэлі:

• Для пластыкавых разнавіднасцяў гафрыраваная форма забяспечвае істотнае павышэнне механічнай трываласці. Гэта адбываецца за кошт змены геаметрыі папярочнага перасеку - грані гафрыраваных частак выступаюць у якасці рэбраў калянасці.

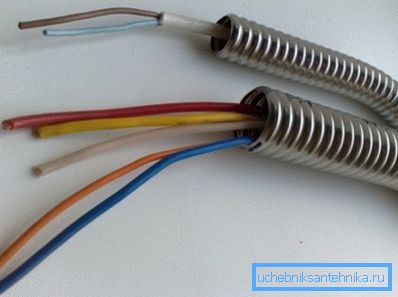

• Сталёвыя гофороканалы таксама валодаюць перавагай перад суцэльнымі трубамі: выкарыстанне сценак асаблівай формы дазваляе палегчыць канструкцыю без пагаршэння механічных характарыстык шляхам памяншэння таўшчыні металу.

Звярніце ўвагу! Таксама гэтыя кажухі лёгка гнуцца з ужываннем мінімальнага набору інструментаў, што істотна спрашчае мантаж. Ды і кошт разводкі знізіцца, паколькі для афармлення паваротаў не прыйдзецца набываць спецыяльныя фітынгі.

• Ідэальным жа рашэннем з пункту гледжання надзейнасці, прастаты ўладкавання і эканоміі сродкаў з'яўляюцца сталёвыя гафрыраваныя трубы ў ахоўнай пластыкавай абалонцы. Іх выкарыстанне дае магчымасць змантаваць разводку ў самыя кароткія тэрміны, пры гэтым правады ўнутры каналаў будуць надзейна абаронены як ад пашкоджанняў, такі ад вільгаці.

 паслядоўнасць пракладкі

падрыхтоўчыя працы

Такім чынам, усе матэрыялы набыты, можна прыступаць да мантажу. І тут варта пачаць з складання плана.

Для пачатку на сцены наносім разметку, па якой будзе весціся пракладка.

Пры гэтым варта прытрымлівацца шэрагу правілаў:

• Па-першае, чым менш паваротаў будзе ўтрымліваць траса, тым прасцей будзе пры неабходнасці выконваць замену правадыроў.
• Па-другое, ўчасткі з двума або больш выгібамі трубы трэба рабіць не даўжэй 5 метраў - па тых жа меркаваннях.
• Максімальны кут павароту - 90⁰. Калі рабіць больш стромкія выгібы, пры спробе працяжкі практычна любой кабель будзе захрасаць.

Савет! Гнуць варта толькі танкасценныя металічныя і гафрыраваныя кажухі. Таўстасценныя сталёвыя, а таксама пластыкавыя трубы лепш злучаць з дапамогай фітынгаў, сочачы за тым, каб з унутранага бакі не фармаваліся задзірыны, якія могуць стаць прычынай пашкоджанні ізаляцыі.

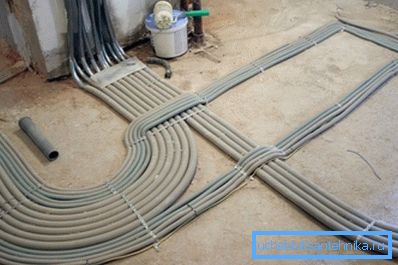

• Каб пры рамонце нам не даводзілася кожны раз шукаць драты шляхам свідравання некалькіх адтулін у сценах, усе гарызантальныя ўчасткі лепш пракладваць на адным узроўні. Альбо ж паступіць яшчэ прасцей, абклаўшы іх у тоўшчы падлогі.
• Таксама пажадана размяшчаць кабель-каналы на выдаленні ад ацяпляльных труб, інакш праводка ў меднай трубе таксама кабелі ў танкасценных трубках з сталі або латуні будуць награвацца.

Штробление сцен

Накрэсліць на паверхнях асноўныя лініі і адзначыўшы месца ўстаноўкі выключальнікаў / разетак, прыступаем да працы.

У выпадку з драўляным будынкам працаёмкасць будзе невялікая (можна проста схаваць кажухі пад ашалёўкай), а вось у цагляных ці бетонных сценах прыйдзецца прарэзаць штробы:

• Для пачатку праробліваем паглыблення для ўстаноўкі размеркавальных скрынак, разетак і выключальнікаў. Яны павінны мець дастатковыя памеры для мантажу гэтых дэталяў ўпоравень з паверхняй сцяны.

Звярніце ўвагу! Інструкцыя забараняе хаваць вечка размеркавальных блокаў пад тынкоўкай або ашалёўкай.

• Затым з дапамогай перфаратара з долатам або спецыяльнага штробореза фарміруем ў сценах каналы для закладкі труб.
• На апошнім этапе прасвідроўваюць адтуліны, праз якія камунікацыі будуць праходзіць з аднаго пакоя ў іншую.

Савет! Пры працы з перфаратарам ці штроборезом неабходна выконваць правілы тэхнікі бяспекі і аховы працы. Так што наяўнасць пластыкавых ачкоў і рэспіратара для абароны ад пылу з'яўляецца абавязковым, ды і шумаізаляцыйныя навушнікі лішнімі не будуць.

• Пры кладцы кабеляў у тоўшчы падлогі на лагах прадугледжваем ў апорных канструкцыях пазы, у якіх затым будуць пракладзены трубы з правадырамі.
• Выбіраючы размяшчэнне такіх паз, сочым, каб на элементы не паўплывала залішняе ціск, г.зн. размяшчаем іх ніжэй узроўня падлогі мінімум на 10-15 мм.

ўстаноўка абсталявання

Пасля гэтага прыступаем да мантажу ўсіх дэталяў нашай электрасеткі:

• Спачатку усталёўваем размеркавальныя скрынкі. Пажадана браць металічныя, але ў шэрагу выпадкаў досыць і больш танных пластыкавых - абы іх памер дазваляў размясціць ўнутры ўсё злучэння правадоў.

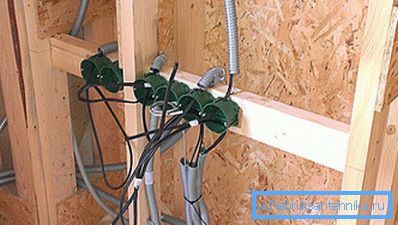

• Сапраўды гэтак жа мантуем подрозетники і пластыкавыя «шклянкі" для ўстаноўкі выключальнікаў.

Савет! Ва ўсіх гэтых прыладах неабходна папярэдне выдаліць вечка са спецыяльных адтулін для ўстановы правадоў.

Далей пераходзім да пракладцы саміх труб. Як мы адзначалі вышэй, можна выкарыстоўваць розныя матэрыялы, аднак яны павінны забяспечваць дастатковую механічную абарону і тэрмаўстойлівасць. Да прыкладу, для сталёвых труб таўшчыня сценкі павінна падбірацца ў адпаведнасці з такімі патрабаваннямі:

Пры пракладцы труб можа выкарыстоўвацца дзве тэхналогіі:

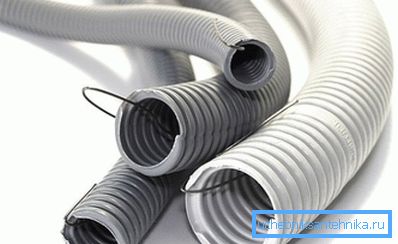

• У першым выпадку ў кажух заводзіцца так званая працяжка - палімерны шнур або тонкая сталёвая дрот з высокай эластычнасцю. З дапамогай гэтых элементаў мы зможам зацягнуць у трубу неабходныя нам праваднікі.

• У другім выпадку провад адразу закладаем у трубу, пакідаючы невялікі запас на злучэнне ў размеркавальнай скрынцы.

Абедзве методыкі досыць лёгка рэалізуюцца сваімі рукамі, таму выбар шмат у чым вызначаецца вашымі асабістымі перавагамі, а таксама канкрэтнай працоўнай сітуацыяй. Аднак першы спосаб ўсё ж з'яўляецца пераважнай, асабліва калі мы плануем правесці некалькі правадоў рознага перасеку.

• Трубы з заведзенымі працяжкі або кабелямі ўкладваем у штробы або размяшчаем паміж брусамі лачання.
• Фіксуем усе дэталі, выкарыстоўваючы або хамуты на анкерах (для цагляных і бетонных канструкцый), альбо спецыяльныя металічныя кліпсы (для дрэва).
• Далучаем канцы труб да размеркавальным скрынкам, а таксама да подрозетникам і падставах для выключальнікаў.

Савет! Калі праводка мантуецца ў вільготным памяшканні, то ўсе стыкі і месцы злучэння варта загерметызаваць каб пазбегнуць пападання вільгаці і кароткага замыкання правадоў.

• Асобную трубу пракладваем для падлучэння да шчытка і лічыльніку.

Пракладка і падключэнне

Самая працаёмкая частка работ на гэтым сканчаецца.

Аднак расслабляцца не варта - нам трэба будзе максімальна акуратна завесці драты ы кажухі выканаць падлучэнне:

• Выкарыстоўваючы працяжкі, які ўкладваецца кабелі ў трубах, выводзячы канцы ў размеркавальныя скрынкі і подрозетники.

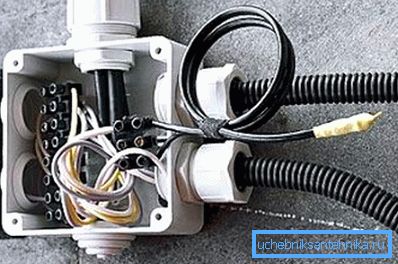

• Пры неабходнасці злучаем праваднікі, выкарыстоўваючы скруткі або (што і бяспечней, і зручней) спецыяльныя клеммной калодкі. Усе месцы злучэння старанна ізалюем.

Звярніце ўвагу! Злучэнне двух правадоў ўнутры трубы катэгарычна забаронена. Усе кантакты неабходна арганізоўваць толькі на участках, да якіх ёсць доступ.

• Выведзеныя драты далучаем да клем выключальнікаў і разетак.
• Пасля завяршэння работ правяраем супраціў ізаляцыі. Робіцца гэта для таго, каб высветліць, ці не была парушаная яе цэласнасць пры мантажы сістэмы.

Калі пры фарміраванні каналаў выкарыстоўваліся металічныя элементы, то для забеспячэння электрабяспекі ў выпадку прабоя ізаляцыі таксама варта падключыць зазямляльны контур.

завяршэнне работ

Завяршаюцца работы па досыць простай схеме:

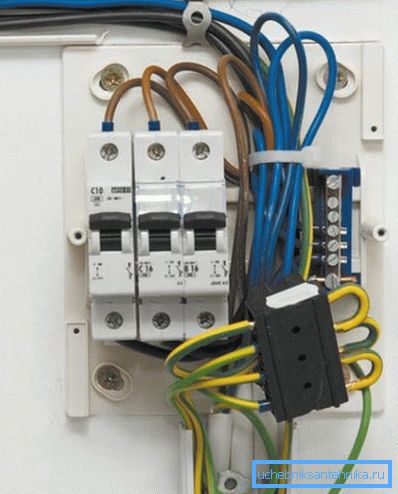

• Праводку падлучальны да размеркавальнага шчытка праз аўтаматы ахоўнага адключэння (СУВЯЗЕ).
• Выкарыстоўваючы мультиметр, правяраем параметры пракладзеных кабеляў у пошуках магчымых парываў, замыканняў і іншых непаладак.
• Выконваем тэставае падлучэнне электрапрыбораў да разетак, правяраем выключальнікі.

Калі ўсё ў парадку - прыступаем да аздобных прац:

• Каркас з закладзенымі ў трубы абшываем дошкамі або гипроком.
• Штробы замазваем цэментавым растворам, пасля высыхання якога выраўноўваем сцены тынкоўкай.

Звярніце ўвагу! У абодвух выпадках размеркавальныя скрынкі трэба пакінуць свабоднымі для доступу з мэтай рэвізіі і рамонту.

• На разеткі і выключальнікі апранаем дэкаратыўныя накладкі.
• Падлогу з пракладзенымі кажухамі заліваем цэментава-пяшчанай сцяжкай.

Пачынаць карыстацца такой сістэмай можна яшчэ да завяршэння аздаблення, паколькі трубы будуць надзейна абараняць электрапровада ад любых уздзеянняў.

выснову

Мантаж электраправодкі ў сталёвых трубах, а таксама выкарыстанне для ўладкавання камунікацый гафрыраваных кажухоў з технополимеров дазваляюць вырашаць самы шырокі спектр задач. Выкарыстоўваючы дадзеную методыку, мы не толькі абаронім праваднікі ад механічных пашкоджанняў, а сцены канструкцыі ад магчымага узгарання, але і істотна вылегчаем сабе жыццё пры рамонце або мадыфікацыі праводкі.

Відэа ў гэтым артыкуле дапаможа асвоіць асновы мантажу такіх сістэм, так што пачаткоўцам варта вывучыць яго вельмi ўважлiва.
