Раструб каналізацыйнай трубы - асаблівасці злучэння

Раструбное злучэнне з'яўляецца найбольш распаўсюджаным спосабам сучлянення каналізацыйных труб. Яно забяспечвае даволі просты мантаж трубаправода і герметычнасць стыкаў. Далей мы падрабязней разгледзім асаблівасці і віды раструбного злучэння.

Агульныя звесткі

Важную ролю ў надзейнасці каналізацыйнай сістэмы адыгрывае якасць стыкаў ўсіх элементаў трубаправода. Ад таго, наколькі яны трывала злучаныя, залежыць магчымасць прарыву сістэмы. Шлюб злучэння, нават у выглядзе самога малаважнага задзірын, прывядзе да з'яўлення налёту ў гэтым месцы і паступовага зніжэння прапускной здольнасці трубаправода, аж да поўнага закаркоўвання.

У гэтым плане раструбное злучэнне сябе добра зарэкамендавала, таму ўжываецца на працягу многіх гадоў. Яго прынцып заснаваны на тым, што раструбная каналізацыйная труба з аднаго свайго боку мае пашырэнне, якое з'яўляецца пасадачным месцам для іншай такой жа па дыяметры трубы.

Для забеспячэння герметычнасці стыкаў іх ўшчыльняюць. У залежнасці ад тыпу матэрыялу, з якога выкананы трубы, спосаб герметызацыі можа быць розным. Таму далей падрабязней азнаёмімся з тэхналогіямі раструбного злучэння розных відаў труб.

Поливинилхлоридные трубы

Поливинилхлоридные і іншыя пластыкавыя трубы могуць сутыкоўваць двума спосабамі:

Цяпер падрабязней разгледзім асаблівасці кожнага віду мантажу.

Злучэнне з выкарыстаннем гумовага кольца

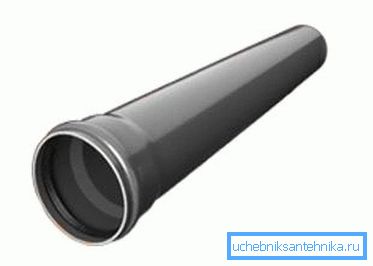

Дадзены спосаб мантажу з'яўляецца найбольш распаўсюджаным для пластыкавых каналізацыйных сістэм. Сэнс яго заключаецца ў тым, што гумовае кольца размяшчаецца ў спецыяльна выкананым ўнутраным пазе.

Кольца выконвае адразу некалькі функцый:

• Ушчыльненне злучэння;
• Функцыю стопорного кольцы;
• Часткова кампенсуе несупадзенне восяў злучаных элементаў.

Інструкцыя па злучэнні труб і фасонных элементаў дадзеным спосабам выглядае наступным чынам:

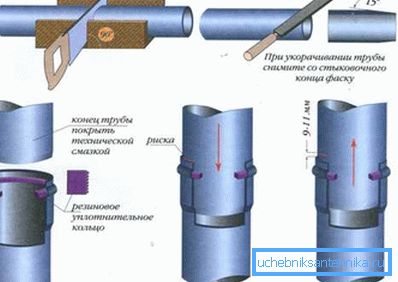

• У першую чаргу трэба ачысціць ад смецця і пяску ўшчыльняльнае кальцо, сценкі раструба і канец трубы са знятай фаскай. Калі фаска адсутнічае, яе неабходна выканаць мантажным нажом або напільнікам, як паказана на схеме.
• Далей, каб не пашкодзіць падчас мантажу ўшчыльняльнае кальцо, вобласць стыкаў варта вышмараваць гліцэрынай, сіліконавай змазкай або мылом, але не алеямі.

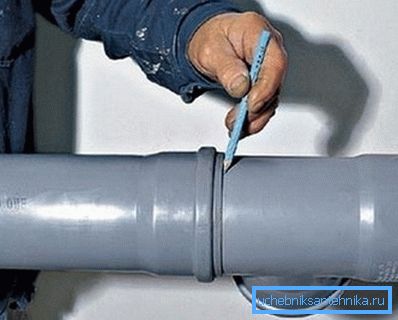

• Затым, злучыўшы элементы, варта зрабіць адзнаку алоўкам крайняга становішча.
• Далей, арыентуючыся па адзнакі, трэба назад выцягнуць трубу на 9-11 мм. Гэты зазор прызначаны для кампенсацыі тэмпературнага пашырэння элементаў сістэмы і прадухілення ўнутраных высілкаў. Да прыкладу, поліпрапіленавы трубаправод можа даўжэць да 5 мм на адзін метр.

Бо фасонныя элементы кароткія, пры іх мантажы, зазоры можна не выконваць.

• У завяршэнне работы стыкі трэба прамазаць герметыкам.

Звярніце ўвагу! Нераўнамерная дэфармацыя ўшчыльнялага кольцы прывядзе да разгерметызацыі злучэнні і, як следства, да працёкаў. Таму неабходна сачыць, каб на складовых участках скрыўленне восі была менш за таўшчыню сценкі на метр трубаправода.

У некаторых выпадках узнікае неабходнасць злучыць пластыкавы трубаправод з чыгунным. У такой сітуацыі выкарыстоўваюць адмысловы перахаднік, які мае двайную гумовую пракладку.

клеевое злучэнне

Выканаць сваімі рукамі клеевой мантаж даволі проста.

Парадак дзеяння выглядае наступным чынам:

• На роўны ўчастак трубы наносіцца спецыяльны клеевой склад.
• Затым клеем апрацоўваецца раструб.
• Далей элементы сутыкоўваць і моцна сціскаюцца.
• Праз некаторы час клей дубянее і стык становіцца герметычным.

Такі спосаб сучлянення трубаправода прымяняецца радзей. Варта адзначыць, што клеевые стыкі дрэнна вытрымліваюць папярочныя нагрузкі.

чыгунныя трубы

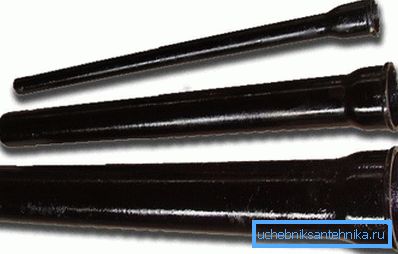

Чыгунныя каналізацыі ў апошні час прымяняюцца вельмі рэдка, так як кошт матэрыялу даволі высокая. Акрамя таго, яны валодаюць вялікім вагай, у выніку чаго іх дэмантаж і мантаж з'яўляецца даволі складанай працай.

Аднак, калі, да прыкладу, чыгунная каналізацыя ў кватэры ў цэлым у добрым стане, за выключэннем якога-небудзь аднаго элемента, мае сэнс проста яго замяніць новай дэталлю. У гэтым выпадку для забеспячэння герметычнасці стыкаў выконваецца зачеканка раструбам каналізацыйных труб.

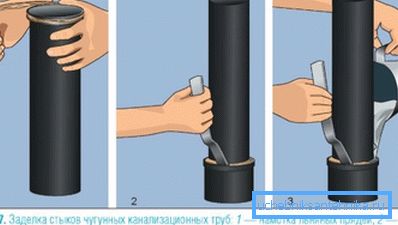

Ажыццяўляецца дадзеная аперацыя наступным чынам:

• У першую чаргу элементы трубаправода злучаюцца.
• У які з'явіўся зазор паміж раструбам і сценкамі трубы забіваецца шнур, апрацаваны адмысловымі водатрывалымі насычэннямі. Гэтая аперацыя выконваецца пры дапамозе драўлянай лапаткі і малатка. Такім спосабам запаўняецца 2/3 прасторы стыку.
• Далей сапраўды таксама забіваецца звычайная пакулле, ня апрацаваная якімі-небудзь насычэннямі. Яе выкарыстанне неабходна для таго, каб забяспечыць добрую адгезію з цэментам.
• Пасля гэтага цэмент маркі М300 разводзіцца з вадой у суадносінах 1: 9 і наносіцца па-над пакулля. Раствор пры гэтым трэба добра ўтрамбаваць.
• У завяршэнне работы стык варта абматаць мокрай анучай, каб прадухіліць парэпанне цэменту ў працэсе застывання.

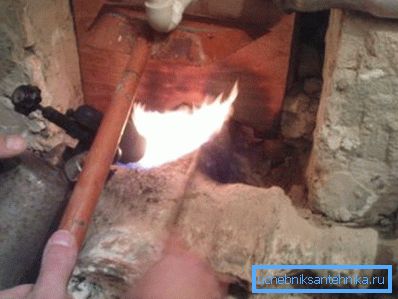

Савет! Нягледзячы на ​​тое, што падобны мантаж лічыцца раздымным, выканаць дэмантаж, не пашкодзіўшы трубаправод, часцей за ўсё бывае вельмі складана. Расчеканивание выконваецца пры дапамозе адвёрткі або стамескі. Акрамя таго, каб раз'яднаць трубы, месца стыку разаграваюць паяльной лямпай.

Вось, мабыць, і ўсе асноўныя асаблівасці раструбного мантажу трубаправода.

выснову

Мы разгледзелі асноўныя варыянты якаснага раструбного мантажу трубаправода і іх асаблівасці. Калі не парушаць гэтыя тэхналогіі, злучэння атрымаюцца надзейнымі і даўгавечнымі. Да таго ж, самастойна іх выканаць зусім не складана.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
