Што такое трубны цалю і цалевая разьба

Пры абазначэнні трубавых дыяметраў выкарыстоўваюць цалі, прычым, памер трубнага цалі адрозніваецца ад агульнапрынятага. Часцяком у пачаткоўцаў майстроў гэта выклікае блытаніну. Далей мы разгледзім, што ўяўляе сабой дадзеная сістэма вылічэння, як яна перакладаецца ў міліметры, а таксама што такое цалевая разьба.

Агульныя звесткі

Цалю з'яўляюцца адзінкамі вымярэння, якая існуе ўжо на працягу сотняў гадоў. Прычым, за гэты час ён не аднойчы мянялася.

У якасці прыкладу можна прывесці наступныя тыпы дадзенай адзінкі вымярэння:

• Венская - 26,3 мм;
• Іспанская (pulgada) - 23,2 мм;
• Мексіканская - 23,3 мм.

Трэба сказаць, што гэты спіс можна працягваць да бясконцасці, да прыкладу, у кожнай з германскіх зямель існавала ўласная адзінка вымярэння:

• Баварская;
• саксонская;
• пруская;
• Баденского і пр.

Існавалі аналагічныя меры нават у Кітаі і Японіі. Да прыкладу, кітайскі аналаг складаў 33,3 мм. Аднак, 20 Травень 1875 года ва Францыі была падпісана міжнародная Метрычная канвенцыя. Задача гэтай дамовы складалася ў забеспячэнні аднастайнасці міжнародных метралагічных стандартаў.

Важным заўвагай гэтага дагавора было прызнанне цалі састарэлай адзінкай, якая не мае нічога агульнага да існуючай метрычнай сістэме. Прычым МАЗМ рэкамендавала як мага хутчэй выключыць дадзенае падлік з абарачэння там, дзе яно яшчэ ўжывалася.

Дадзеную рэкамендацыю выканалі ўсе краіны за выключэннем ЗША, дзе дадзеная адзінка засталася мясцовай адзінкай вымярэння. Гэта істотна ўскладніла прытрымліванне патрабаванням МАЗМ ў астатнім свеце.

Так што ж уяўляе сабой дадзеная адзінка вымярэння, і як яе выказаць у звыклых нам адзінках вымярэння? У наш час пры згадванні дадзенага тэрміна маецца на ўвазе ангельская мера даўжыні. Варта адзначыць, што яна таксама неаднаразова змянялася, аднак, з 58-га года мінулага стагоддзя яна складае 25.4 мм.

Называецца ён - «inch», а яго агульнапрынятым знакам з'яўляюцца двукоссі. Да прыкладу, 15 азначае 15 цаляў, г.зн. 38,1 см.

Асаблівасці трубнага цалёвага вылічэння

Пераклад у метрычную сістэму вымярэння

Калі вытворцам паказаны дыяметр трубы 1 цаля, то пры яе вымярэнні апынецца, што вынік не 25,4 мм. Тут як раз і пачынаецца блытаніна ў хатніх майстроў.

Калі разгледзець тэхнічныя характарыстыкі такога вырабы, то высветліцца, што яго перасек складае 33,249 мм. Справа ў тым, што пры абазначэнні трубы ў цалях, маецца на ўвазе яе вонкавы дыяметр, пры гэтым унутраны адпавядае 22,4 мм.

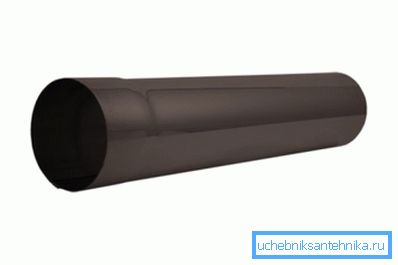

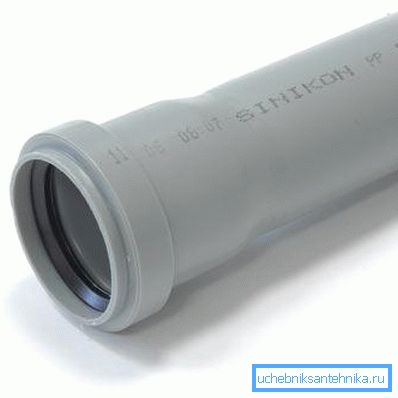

Вядома, дадзеная велічыня ў некаторай ступені з'яўляецца ўмоўнай, бо вырабы валодаюць рознай таўшчынёй сценак, адпаведна, суадносіны іх дыяметраў можа быць розным. Аднак, некаторы аднастайнасць у дадзеным пытанні ўсё ж існуе. Такім чынам, калі перавесці трубныя цалі ў сантыметры - труба 2 мае ўнутраны дыяметр ~ 5 см, а вонкавы 6 см.

Праўда, варта мець на ўвазе, пераводзячы 2 цалі ў см - труба ў рэчаіснасці наўрад ці будзе мець перасек 66,4 см. Прычым, у вырабаў з розных матэрыялаў перасек у метрычнай сістэме можа быць розным, што звязана з розніцай у таўшчыні іх сценак.

Таму, каб не заблытацца ў вымярэннях, лепш скарыстацца дадзенымі з табліц Дастаў. Далей прывядзём стандартны дыяметр трубы ў цалях і міліметрах:

Савет! Калі пад рукой няма даведачнай літаратуры, перасек трубнага вырабы можна вымяраць штангенцыркуля і такім чынам атрымаць метрычных значэнне.

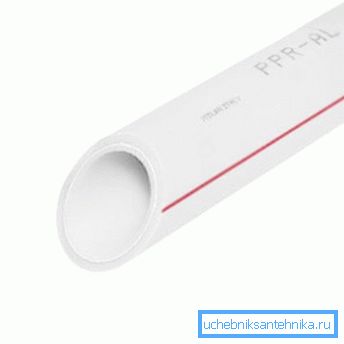

Такім чынам, труба 1 цаля ў сантыметрах можа мець перасек як 3,2, так і 3,35. У вялікіх трубавых вырабах разбег можа быць яшчэ большым.

Вядома, калі трубаправод мантуецца з аднолькавых дэталяў, то праблем ніякіх не паўстане. Але, калі канструкцыя камбінуецца з дэталямі, выкананымі з розных матэрыялаў, да прыкладу, сталь + пластык, то для правільнага іх падбору неабходна звярнуцца за інфармацыяй да табліцы. У даведачнай літаратуры можна знайсці дыяметры самых розных тыпаў труб.

Савет! Для пракладкі ўнутраных бытавых трубаправодаў (вадаправодаў і газаправодаў), часцей за ўсё выкарыстоўваецца труба 1: 1 - 4 цалі, 2 "і 3/4.

цалевая разьба

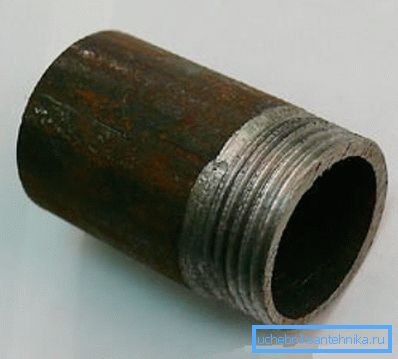

Часцяком, кажучы пра трубныя цалевым вылічэнні, маюць на ўвазе трубавую (цыліндрычную) разьбу, якая валодае побач асаблівасцяў, у параўнанні з метрычнай. Яе звычайна наразаюць на металічныя трубныя вырабы, а таксама пластыкавыя фітынгі для труб, прызначаныя для трубаправодаў разборнага тыпу.

Трэба сказаць, што пры мантажы трубаправодаў разьбовым спосабам, (як правіла, труба 1 1-2 цалі - 6 "), абавязкова спатрэбяцца і веды пра разьбу.

Асноўнымі яе характарыстыкамі з'яўляюцца наступныя параметры:

• крок - адлегласць паміж віткамі нарэзкі. Абавязковае патрабаванне да кроку - сталасць на ўсім разьбовым участку.
• вонкавы дыяметр - гэта адлегласць паміж двума верхнімі супрацьлеглымі кропкамі, г.зн. размешчанымі на грабянях віткоў.
• унутраны дыяметр - ад вонкавага адрозніваецца тым, што адлегласць вымяраецца не ад верхніх, а ад ніжніх кропак віткоў.
• вышыня профілю - розніца паміж вонкавым і ўнутраным дыяметрам.

Натуральна, усе гэтыя параметры паказваюцца ў цалях, а не ў міліметрах. Але гэта не адзіная асаблівасць дадзенай разьбы.

Акрамя гэтага яна адрозніваецца ад метрычнай наступнымі параметрамі:

• Формай грэбня вітка. Цалевая нарэзка мае «востры» профіль у адрозненне ад метрычнай.
• Параметры метрычнай разьбы паказваюцца ў міліметрах.

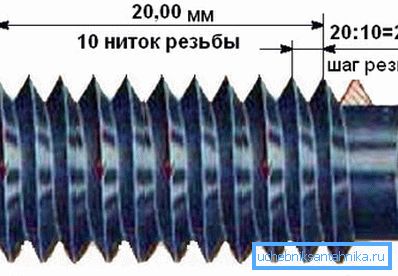

• Крок цыліндрычнай нарэзкі вымяраецца ў нітках, г.зн. колькасці віткоў (канавак) змяшчаюцца на адрэзку даўжынёй у 1 ". У бытавых трубаправодах ўжываецца разьба з такім крокам:

• 11 нітак - адпавядае метрычных кроку ў 2,31 мм;
• 14 нітак - адпавядае метрычных кроку ў 1,8 мм.

У некаторых выпадках пры мантажы або рамонце трубаправода можа ўзнікнуць неабходнасць у вымярэнні параметраў разьбы. Зрабіць гэта сваімі рукамі цалкам не складана, адзінае, спатрэбіцца спецыяльны інструмент.

Звярніце ўвагу! Часцей за ўсё вонкавы дыяметр нарэзкі раўняецца перасеку трубы.

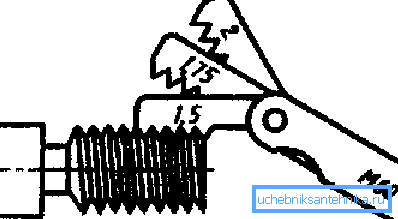

Вонкавы дыяметр можна даведацца пры дапамозе штангенцыркуля. Для вызначэння кроку віткоў звычайна выкарыстоўваюць калібр - інструмент у выглядзе набору пилочек.

Інструкцыя працы з ім гранічна простая:

• Пілачкі прыкладаюцца да разьбе.
• Калі зубчыкі пласцінкі супадуць з разьбой, трэба паглядзець, якое значэнне паказана на пласціне, яно і будзе крокам віткоў ў міліметрах. Кошт такога інструмента цалкам даступны, таму дазволіць яго сабе можа кожны хатні майстар.

Вось, мабыць, і ўсе асаблівасці трубнага дыяметра і трубавай разьбы.

выснову

Цаля з'яўляецца недакладным пазначэннем дыяметра трубы, бо можа адрознівацца ў залежнасці ад тыпу трубнага вырабы. Таму для атрымання дакладнага значэння варта звярнуцца за звесткамі да даведачнай літаратуры, альбо скарыстацца вымяральнымі прыборамі.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
