Сортамент профільных труб: падбіраем матэрыял па параметрах

Пры праектоўцы каркасных будынкаў, малагабарытных архітэктурных формаў і іншых канструкцый майстру вельмі важна дасканала вывучыць сортамент на профільную трубу. Свабоднае валоданне гэтай інфармацыяй дазваляе падбіраць менавіта тыя элементы, якія па сваіх габарытах будуць максімальна адпавядаць пастаўленай задачы.

Ніжэй мы распавядзем, на што трэба звяртаць увагу пры куплі сталёвага профілю, а таксама прывядзем прыклады найбольш часта выкарыстоўваюцца разнавіднасцяў.

тэхналогія вытворчасці

бясшвовых методыка

Перш чым вывучаць сортамент профільнай трубы па Дасце, які з'яўляецца, па вялікім рахунку, даведкавым дакументам, варта прааналізаваць прадстаўленыя на рынку разнавіднасці дадзенага матэрыялу. І калі засяродзіцца менавіта на тэхналогіі вытворчасці, то вылучаць трэба ўсяго два класа: бясшвовыя і зварныя профільныя трубы.

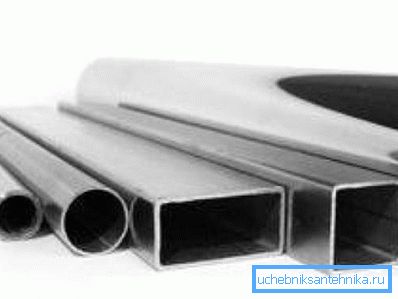

Вырабы, якія вырабляюцца па бясшвоўнай тэхналогіі, адрозніваюцца маналітнай структурай сценкі, якая забяспечвае трубе куды вялікую трываласць пры той жа таўшчыні металу. Пры гэтым, натуральна, цана матэрыялу будзе некалькі вышэй.

Сам працэс вырабу шмат у чым вызначае і дапушчальныя памеры, і эксплуатацыйныя ўласцівасці:

• У якасці нарыхтоўкі выкарыстоўваюцца квадратныя або прастакутныя сталёвыя брускі. Як правіла, для вытворчасці профільнага пракату прымяняюцца высоколегированные і нержавеючыя сталі.
• Брусок награваецца ў печы да тэмпературы, якая перавышае ўзровень рэкрышталізацыі металу, пасля чаго ў ім праробліваецца ўнутранае адтуліну. Для фарміравання гэтага адтуліны ўжываюць альбо Прашыўная станок, альбо гідраўлічны прэс.

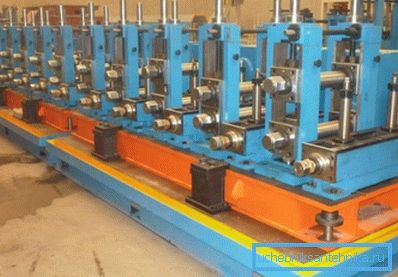

• Затым таўстасценных гільза паступае на пракатны табар, дзе з дапамогай вальцов яе сценкі патанчаюцца, а унутраны перасек прыводзіцца да намінальнага. У працэсе пракаткі дэталь можа дадаткова награвацца (гарачая дэфармацыя) або паступова астываць (халодная дэфармацыя).

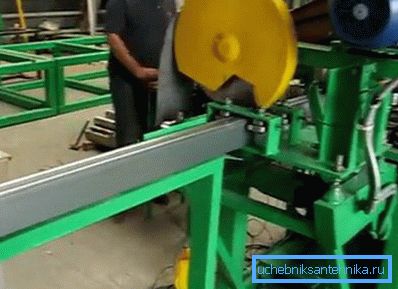

• Па завяршэнні фармоўкі выконваецца фінішная апрацоўка: адпачынак, загартоўка, нанясенне антыкаразійнага пакрыцця і г.д .. Затым трубы разразаюцца на асобныя фрагменты згодна метражы.

Абавязковым этапам таксама з'яўляецца кантроль якасці: правяраецца адпаведнасць асноўных параметраў (перасек, таўшчыня сценкі і г.д.) нарматыўным велічыням. У якасці асноўнага дакумента ў дадзеным выпадку выкарыстоўваецца сортамент профільнай трубы па Дасце 30245 2003, а таксама зацверджаны пералік дапушчальных адхіленняў.

сварная методыка

Па зварной тэхналогіі труба вырабляецца інакш:

• Спачатку ліставая сталь разразаецца на палосы. ДАСТ 30245 - 2003 рэкамендуе выкарыстоўваць матэрыялы агульнага прызначэння, высоколегированные і высокавугляродзістага з таўшчынёй, адпаведнай праектнай таўшчыні сценкі.
• Затым паласы паступаюць на ўчастак фальцоўкі, на якім у адмысловай прыладзе з іх фармуецца палукашак зададзеных памераў.
• Далей выконваецца зварвання краёў палукашка для атрымання замкнёнага профілю. Зварной шво падвяргаецца зачыстцы да велічыні выступу не больш за 0,5 мм.

• Усе наступныя этапы праходзяць па той жа схеме, што і ў выпадку з вытворчасцю бясшвоўнай профільнай трубы: вырабы апрацоўваюцца, рэжуцца на фрагменты і праходзяць кантроль якасці.

Звярніце ўвагу! Прыведзеная вышэй інструкцыя з'яўляецца тыпавы. У шэрагу выпадкаў, напрыклад, пры вытворчасці профілю вялікага памеру, або пры выкарыстанні спецыфічных матэрыялаў, магчыма ўвядзенне ў тэхналагічны працэс дадатковых аперацый.

асноўныя памеры

тыпавой сортамент

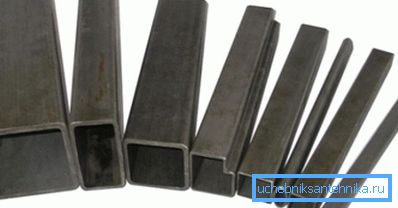

Адным з пераваг профільнай трубы, якія тлумачаць высокі ўзровень яе запатрабаванасць у якасці будаўнічага матэрыялу, з'яўляецца шырокі асартымент вырабаў. Досыць простая тэхналогія вытворчасці дазваляе атрымліваць дэталі самага рознага перасеку, што палягчае падбор элементаў для канструкцый.

Асноўнымі параметрамі з'яўляюцца:

• Перасек або тыпаразмер - суадносіны даўжыні бакоў вырабы.
• Таўшчыня сценкі.
• Удзельная вага - маса аднаго пагоннага метра трубы.

Звярніце ўвагу! Вага і таўшчыня сценкі прама прапарцыйныя: пры роўнай даўжыні вырабы і аднолькавым перасеку за кошт гэтага параметру маса можа адрознівацца ў некалькі разоў.

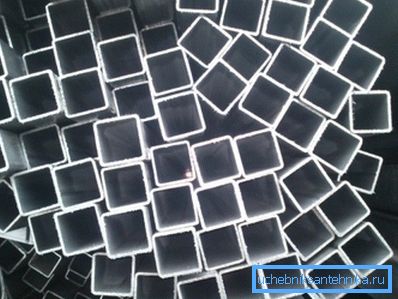

Што тычыцца даўжыні, то найбольш распаўсюджанымі тыпаразмер будуць 6 і 9,5 м. Зрэшты, пры замове вялікай колькасці вырабаў магчыма вытворчасць нарыхтовак па дакладным памеры - так нам не давядзецца марнаваць час і сілы на падганянне па памеры сваімі рукамі.

Ніжэй прыводзіцца табліца сортамента профільных труб рознага перасеку, выкарыстоўваючы дадзеныя з якой, вы зможаце не толькі падабраць падыходны матэрыял, але і прыкладна разлічыць масу канструкцыі:

Звярніце ўвагу! У табліцы прыводзяцца характарыстыкі толькі тых вырабаў, якія выкарыстоўваюцца найбольш часта. Пры выкарыстанні іншых тыпаразмераў варта арыентавацца на лічбы, названыя ў ДАСТ.

Выкарыстанне трубы розных габарытаў

Калі казаць пра ўжыванне профільнай трубы ў будаўніцтве і вырабе каркасных канструкцый на металічнай аснове, то трэба адзначыць, што спектр вырашаемых задач вельмі шырокі.

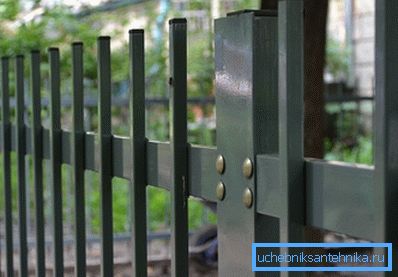

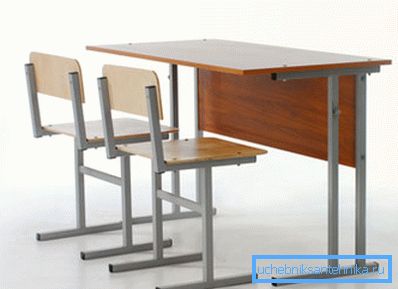

• Вырабы малога перасеку, такія як трубы 15х15, 20х15 або 20х20 мм часцей за ўсё выкарыстоўваюць або для вырабу мэблі (школьныя крэслы ўсе памятаюць?), Альбо для мантажу агародж. Адносна невялікі памер дэталяў у спалучэнні з досыць высокай трываласцю дазваляе ствараць дастаткова лёгкія і ўстойлівыя да нагрузак канструкцыі.

Звярніце ўвагу! Яшчэ адно перавагі - малая шырыня профілю: выкарыстанне такіх элементаў пры зборцы запаўнення платоў, парэнчаў і іншых аналагічных канструкцый дазваляе мінімізаваць страты светлавога патоку.

• Найбольш распаўсюджанымі з'яўляюцца трубы сярэдняга перасеку: квадратныя 30х30, 40х40 і 60х60 мм, а таксама прастакутныя - 20х30, 20х40 мм і г.д. Іх набываюць для пабудовы лёгкіх каркасных пабудоў (цяпліцы, навесы, альтанкі), для ўзвядзення малонагруженных апорных элементаў (стойкі плота, апоры, лёгкія калоны). Таксама часта падобныя дэталі выкарыстоўваюць у якасці ўнутранай асновы для цагляных слупоў.
• «Плоскія» разнавіднасці (ад 20х40 да 30х80 мм) часта ўжываюць у машынабудаванні. Для такіх труб характэрна аптымальнае суадносіны масы і механічнай трываласці.

• У будаўніцтве капітальных будынкаў вылучаюцца павышаныя патрабаванні да эксплуатацыйных параметрах ўсіх дэталяў, таму для апорных канструкцый бяруць элементы ад 60х60 мм і буйней. Вядома, для іх характэрная досыць вялікая маса, ды і каштуюць яны нямала, але ў любым выпадку выйгрыш па трываласці робіць такія ўкладанні цалкам апраўданымі.

Як бачыце, шырокі сортамент профільнага пракату робіць яго вельмі універсальным - складана знайсці будаўнічую задачу, для вырашэння які нельга было б прымяніць падобныя вырабы.

выснову

Вывучыўшы ўсе даступныя тыпапамеры і ведаючы вага 1м сортамента профільнай трубы, мы атрымаем менавіта тую інфармацыю, якая будзе патрэбна нам на этапе праекціроўкі ўзводзіцца канструкцыі (чытайце таксама артыкул Трубы з нержавеючай сталі - гармонія сілы і прыгажосці).

Вось чаму перад пачаткам працы варта прачытаць ДАСТ, а для атрымання дадатковых звестак - праглядзець відэа ў гэтым артыкуле.
