Вырабы з профільнай трубы сваімі рукамі: 5 паказальных

08-10-2018
Розны

Металічная труба з прастакутным перасекам дзякуючы сваім унікальным уласцівасцям з'яўляецца шматфункцыянальным будаўнічым матэрыялам. З яе будуецца мноства самых разнастайных канструкцый. Найбольш распаўсюджаныя з іх мы разгледзім у дадзеным артыкуле.

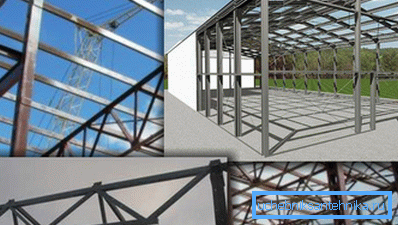

Розныя металаканструкцыі з профільнай трубы

агульныя палажэнні

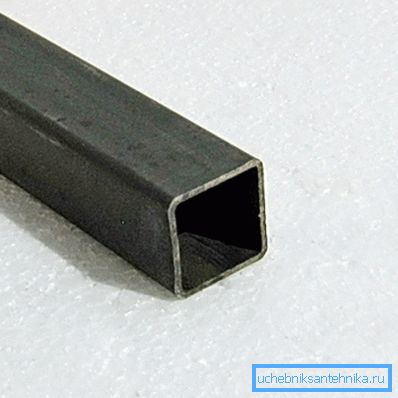

Фота трубы з квадратным перасекам

Прынцыповыя адрозненні профільнай трубы ад звычайнай - гэта прастакутная форма перасеку і наяўнасць рэбраў калянасці. Менавіта гэтыя асаблівасці з'яўляюцца асноватворнымі прычынамі яе вартасцяў. Давайце разгледзім іх, каб лепш разумець магчымыя вобласці прымянення.

перавагі

  • Вельмі высокая трываласць. Усё, што аказваецца ціск прыходзіцца не на сярэдзіну вырабы, а на вышэйзгаданыя рэбры калянасці, што абараняе яго ад дэфармацый.
  • Рацыянальныя геаметрычныя формы. Паралелепіпеда прасцей і кампактней складваюцца для захоўвання або транспарціроўкі ў адрозненне ад цыліндраў, а таксама лепш спалучаюцца з плоскімі паверхнямі і надзейней мацуюцца адзін з адным.

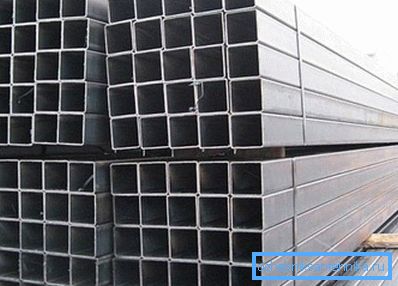

Кампактнасць і зручнасць захоўвання
  • Адносна нізкая цана. Вуглаватая форма дазваляе зэканоміць на матэрыяле ў працэсе вырабу.
  • прастата эксплуатацыі. Злучэнне элементаў можа ажыццяўляцца як пры дапамозе нітаў, так і пры дапамозе зваркі ў самыя мудрагелістыя канструкцыі.

Савет: калі вы карыстаецеся ацынкаваныя трубы, то не рэкамендуецца займацца зваркай дэталяў, так як пад яе уздзеяннем пласт цынку парушаецца.

  • Высокая ўстойлівасць да тэмпературных перападаў.

недахоп

Мінус вельмі ўмоўны, але таксама варта згадкі - гэта складанасць гнутья. Тое, што робіць разгляданыя вырабы гэтак трывалымі, перашкаджае таксама іх загінаць. Калі ваш праект не мае патрэбы ў крывых лініях, то дадзены нюанс і зусім не мае значэння, але калі ж вы, напрыклад, конструируете аркі, то прыйдзецца памучыцца.

Савет: калі сагнуць профільную трубу неабходна, а спецыяльнага станка пад рукой няма, запоўніце выраб пяском, закаркуйце краю драўлянымі ўтулкамі і ажыццяўляйце задуманае так, як быццам гэта звычайная круглая труба. Запаўняльнік размяркуе ціск раўнамерна, і выгіб ажыццявіцца.

варыянты выкарыстання

Канструкцыі з профільнай трубы могуць быць самымі разнастайнымі, вось некаторыя прыклады:

Прыклад 1-шы: будаўнічыя лесу

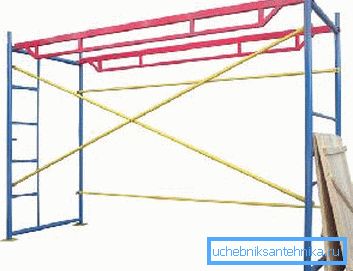

Будаўнічыя лясы сваімі рукамі з профільнай трубы - гарантыя бяспечных работ на вышыні

Калі вы задумалі будаўнічыя работы вышэй за ўзровень вокны першага паверха, то вам абавязкова спатрэбяцца будаўнічыя лясы, якія з'яўляюцца зручнай і надзейнай высотнай пляцоўкай. Разгляданыя вырабы выдатна спраўляюцца з іх мантажом. Вам спатрэбяцца трубы з наступнымі памерамі перасекаў:

Памер сячэння прызначэнне, мм прызначэнне
15 распоркі
30 стойкі
25 злучальныя ўстаўкі

Інструкцыя па зборцы выглядае проста:

  1. Падрыхтаваць роўную пляцоўку.
  2. Скласці чарцёж.
  3. Нанесці разметку.
  4. Прасвідраваць адтуліны пад балты.
  5. Злучыць усе элементы.
  6. Зверху абкласці драўляныя шчыты.

Прыклад 2-й: драбінкі

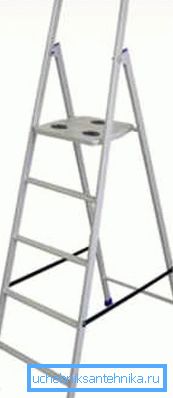

Ўзор раскладны лесвіцы

Драбінкі з профільнай трубы сваімі рукамі робіцца даволі-такі проста. Яе ж значэнне цяжка пераацаніць, асабліва калі вы жывяце ў прыватным доме. Знаходзіцца мільён месцаў, да якіх не дабрацца без прыдатнай лесвіцы.

Рада: калі вам неабходная канструкцыя вышынёй больш трох метраў, то лепш усё-такі набыць завадскую мадэль, якая выканана з выкарыстаннем усіх неабходных тэхналогій і ў поўнай меры адпавядае патрабаванням правілаў бяспекі.

Для канструявання вам спатрэбяцца:

кампанент параметры
Трубы з прастакутным перасекам
  • 2 адзінкі даўжынёй 2 м;
  • 2 адзінкі даўжынёй 1,5 м;
  • 1 адзінка даўжынёй 3 м;

Таўшчыня сценак не менш двух міліметраў

Балты, гайкі і шайбы М8? 70
металічныя паласы 3 адзінкі памерамі 180? 30? 3 мм
крук 1 адзінка даўжынёй 60 см

Прыклад 3-ці: брама

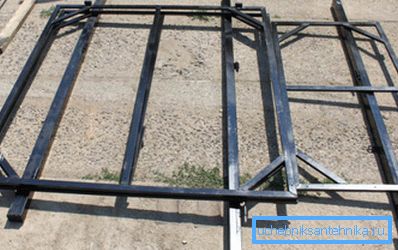

Вароты з профільнай трубы сваімі рукамі ў працэсе вырабу

Патрэбныя трывалыя надзейныя вароты? Трубы з прастакутным перасекам выдатна выступяць у ролі каркаса, абшаляваць яго можна будзе металам, дрэвам ці полікарбанатам на ваша меркаванне.

Прыкладны парадак выканання работ выглядае так:

  1. Чарцёж эскіза.
  2. Падрыхтоўка інструментаў і матэрыялаў.
  3. Нанясенне разметкі і рэзка жалеза.
  4. Мантаж апорных слупоў.
  5. Зварвання профільных труб у каркас.
  6. Фіксацыя завес і ўстаноўка канструкцыі на слупы.
  7. Лакафарбавыя працы.
  8. Нанясенне ашалёўкі і дэкору.

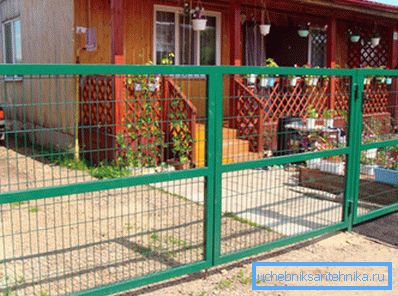

Гатовыя сталёвыя вароты

Прыклад 4-ы: мэбля

Школьная мэбля з профільнай трубы сваімі рукамі

Вы напэўна сустракалі ў школе крэслы і парты з разгляданага намі матэрыялу. Такія і аналагічныя канструкцыі лёгка зрабіць самастойна. Як вы можаце бачыць на малюнку, профілі зноў-такі выступаюць у якасці сталёвага шкілета, а ўсталяваныя лісты ДСП завяршаюць агульны аблічча. З аднаго боку прымітыўна, затое танна, надзейна і даўгавечна.

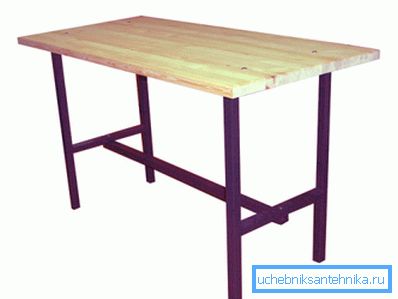

Элементарны стол з профільнай трубы сваімі рукамі

Прыклад 5-ты: цяпліца

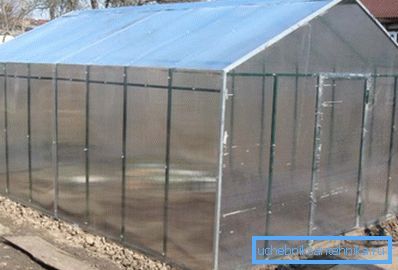

Цяпліца з труб, якія маюць прастакутныя перасеку

Гэта ідэальны варыянт для шклярніцы па некалькіх прычынах:

  • Высокая трываласць дазволіць выкарыстоўваць любы матэрыял у якасці ашалёўкі і вытрымаць разнастайныя атмасферныя з'явы на працягу года.
  • Прастата мантажу дасць магчымасць ухадзіцца са зборкай усёй канструкцыі без запрашэння спецыялістаў, а магчымасць дэмантажу - у любы момант ужо разабраць і схаваць аб'ект або перанесці яго на больш камфортнае месца.
  • Адносная лёгкость не запатрабуе магутнага падмурка.
  • Даступны кошт не спустошыць сямейны бюджэт.
  • Прывабны знешні выгляд ўпрыгожыць, а не знявечыў інтэр'ер вашага ўчастка.

Варта таксама адзначыць, што профільная труба акрамя рэалізацыі цяпліц, таксама выдатна падыходзіць і для пабудовы садовых альтанак.

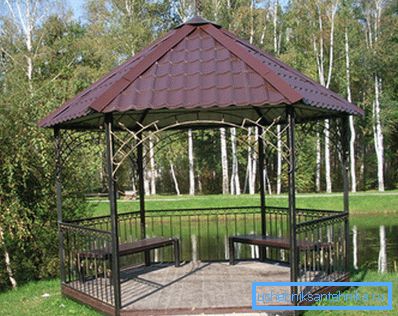

Эстэтычная гадовая альтанка на дачным участку

заключэнне

Профільная труба дзякуючы сваёй асаблівай форме мае надзвычай высокую трываласць, што з'яўляецца асноўнай прычынай для яе паўсюднага выкарыстання ў будаўніцтве. Дададзім сюды нізкую кошт з прастатой ў эксплуатацыі і атрымаем практычна ідэальны будаўнічы матэрыял.

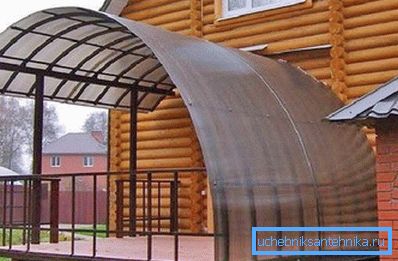

Веранда з профільнай трубы і полікарбаната

Вышэй мы прывялі ўсяго толькі пяць прыкладаў прымянення столь практычнага вырабы, але, праявіўшы кемлівасць, іх можна знайсці значна больш. Відэа ў гэтым артыкуле азнаёміць вас з дадатковымі матэрыяламі. Ўдалага вам канструявання!
