Як нарэзаць разьбярства на трубе

Пры выкананні разнастайных рамонтных работ, звязаных з аднаўленнем элементаў вадаправода, заменай сантэхнічных прылад, ацяпляльных рэгістраў і іншага, прыходзіцца выкарыстаць часткі стальных трубаправодаў з рэзьбавыя ўчасткамі. У гэтым артыкуле мы распавядзем, як нарэзаць разьбярства на трубе самастойна. Калі ведаць асаблівасці наразання і назапасіцца адпаведным інструментам, то гэта задача будзе вамі выкананая якасна і параўнальна хутка.

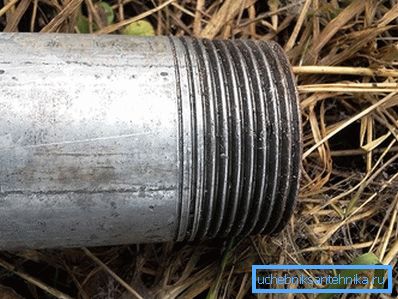

Асаблівасці трубавай рэзкі

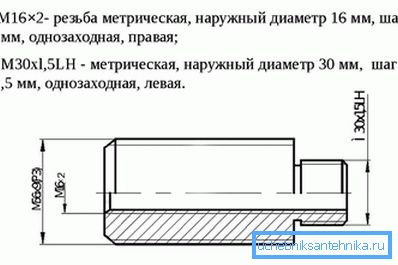

Здаўна для наразання разьбы на трубчастых элементах выкарыстоўваецца не метрычная, а так званая цалевая разьба, якая адрозніваецца ад звычайнай іншым вуглом профілю разьбы (55^? супраць 60^? у метрычнай). Акрамя таго, цалевая разьба мае меншае значэнне кроку, што тлумачыцца нязначнай таўшчынёй сценкі трубы.

Малы крок азначае, што на адной і той жа даўжыні разьбовай часткі віткоў разьбы апынецца больш. Адпаведна, узрастае і надзейнасць злучэння.

Разьба бывае правай і левай. У правай разьбы віткі, пры разглядзе з кантавога часткі вырабы, сыходзяць направа, а адпаведна, у левай - налева. Значна часцей ужываецца правая разьба.

Вызначыць, якая разьба на адным з разьбовых участкаў вельмі проста: калі пры наворачивании стыкуемых элемента, ён пракручваецца па гадзінны стрэлцы - значыць, разьба правая.

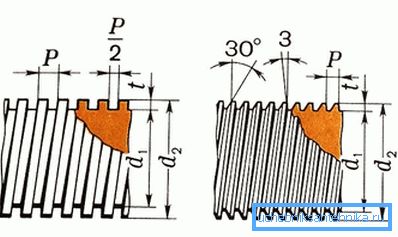

На вадаправоднай трубе кірунак віткоў значэння не мае, паколькі вырабы пасля злучэння не круцяцца, а застаюцца нерухомымі. Акрамя трубавай разьбы ў злучэннях выкарыстаюць таксама і крапежную разьбу, у якой крок - буйнейшы. Яна выконваецца на метызаў і адтулінах пад іх.

Спосабы нарэзкі разьбы на трубах

Разьбу на водаправодных трубах можна нарэзаць сваімі рукамі пры дапамозе двух інструментаў - плашчакі (яе яшчэ называюць лерка) і клупп. У чым розніца паміж імі?

Плашчак ўяўляе сабой ручной резьбонарезной інструмент, вонкавы бок якога мае пасадачных месцаў пад корпус у выглядзе двух процілегла размешчаных паз. А ўнутраны бок ўяўляе сабой пласціну з разьбовым адтулінай і канаўкамі для адводу габлюшкі, якія прайграваюць дыяметр і крок якая патрабуецца разьбы. На канцы разьбовага профілю маюцца так званыя ўчасткі сбега. Яны выконваюць падвойную функцыю: забяспечваюць лёгкасць пры цэнтроўцы участкаў двух труб перад іх злучэннем і паляпшаюць выхад габлюшкі, якая ўтвараецца пры наразанне разьбы. На тарцовай паверхні плашчакі наносіцца пазначэнне дыяметра разьбы. Для наразання плашчак ўстаўляюць у корпус-вороток, забяспечваў здымнымі ручкамі для проворота плашчакі, і замацоўваюць шрубамі.

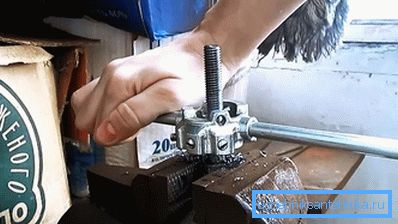

Як правільна нарэзаць разьбярства плашчакі? Лепш, калі наразаем труба будзе надзейна і роўна замацаваная ў слясарных цісках. Найменшы перакос прывядзе да таго, што разьба будзе нарэзаная з ухілам. Гэта прывядзе да прослаблению сценкі трубы і перакос ўсяго злучанага ўчастка вадаправоднай або сантэхнічнай сістэмы.

Каб забяспечыць надзейнае напрамак трэба правесці невялікую дапрацоўку плашчакі. Для гэтага да аднаго з тарцоў плашчакі прыварваюць накіроўвалую ўтулку, якая павінна з невялікім зазорам (не больш за 0,2-0,4 мм) ўваходзіць у трубу, дзе наразаецца разьба. Даўжыня накіравальныя ўтулкі павінна быць не менш за два дыяметраў нарезаемой разьбы.

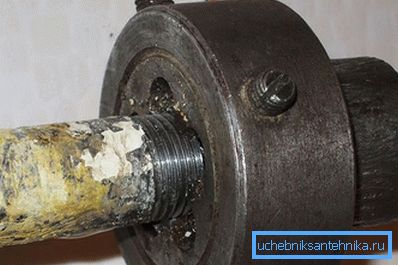

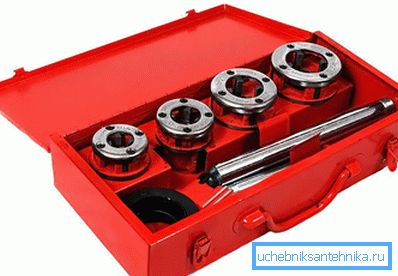

Клупп - больш прафесійны резьбонарезной інструмент (у продажы звычайна бывае набор з некалькіх клупп рознага дыяметра). Прынцыповае адрозненне клупп заключаецца ў тым, што яго плашчакі рассоўныя і складаюцца з чатырох паловак, таму могуць настройвацца на нарэзку разьбы рознага дыяметра, але аднаго кроку. Пры насаджвання клупп на ўчастак трубы плашчакі падводзяцца да паверхні і замацоўваюцца ў патрэбным становішчы. Рэгуляванне адноснага размяшчэння раздымных плашчакоў клупп вырабляецца перамяшчэннем яго план-шайбы.

Разьбовай клупп ўжо мае ў сваёй канструкцыі накіроўвалы элемент, таму перакосу нарезаемой разьбы пры яго ўжыванні не будзе.

Больш практычнай разнавіднасцю клупп лічыцца трещоточный, у канструкцыі якога прадугледжаны храповой механізм. Нарэзка разьбы праводзіцца не круцільнымі, а качательным рухамі дзяржальняў з адначасовай падачай плашчакі. Клупп незаменны, калі патрабуецца нарэзаць разьбярства на трубе, не здымаючы яе з участку трубаправода.

тэхналогія наразання

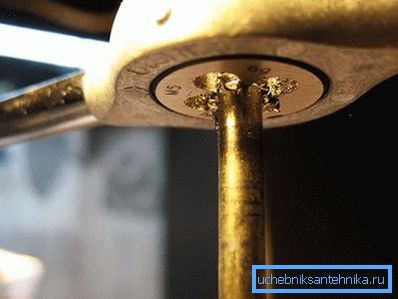

Паслядоўнасць нарэзкі разьбы на трубе складаецца з наступных этапаў:

1. Чысцяць неабходны ўчастак трубы ад іржы, нацёкаў фарбы і іншых няроўнасцяў вонкавага дыяметра трубы.
2. Багата змазваюць патрэбны ўчастак трубы машынным алеем або сульфофрезолом, дзякуючы чаму нагрузка на дзяржальню пры нарэзцы будзе значна менш. Тое ж можна выканаць і ў дачыненні да плашчакі / плашчакоў.
3. Надзейна замацоўваюць трубу ў цісках. Пры гэтым выступае пад нарэзку тарэц трубы не павінен быць больш 5-8 яе дыяметраў, у адваротным выпадку дакладнасць нарэзкі не гарантуецца. Плашчакі з накіроўвалай утулкай або клупп такіх абмежаванняў не патрабуюць.
4. Падрыхтоўваюць трубу да нарэзцы, для чаго напільнікам атрымліваюць на тарцы заходный конус вышынёй не менш за палову вышыні плашчакі. На гэтым участку утворыцца збегаць ўчастак разьбы, калі гэта крытычна, то яго затым можна выдаліць ножовкой па метале.
5. Насаджваюць плашчак або клупп, і, энергічна круцячы вороток, атрымліваюць неабходны разьбовай ўчастак. Варта памятаць, што даўжыня нарэзанага ўчастка разьбы павінна быць на некалькі віткоў больш патрабаванай. Для пэўнасці можна прагнаць плашчак па наразаем участку некалькі разоў.

Такім чынам, калі вы будзеце выконваць прапанаваныя ў артыкуле інструкцыям і рэкамендацыям, то зможаце хутка і якасна нарэзаць разьбярства на трубе. У вас паўсталі пытанні па тэме? Тады задавайце пытанні, напісаўшы каментар да артыкулу.
