Як падключыць бойлер да вадаправода: схема ўстаноўкі

Для таго каб дом быў месцам адпачынку, важна, каб умовы пражывання былі досыць камфортнымі. Гэта практычна немагчыма без наяўнасці гарачай вады, якая дазваляе выконваць асабістую гігіену і падтрымліваць агульную чысціню. Набыццё газавай калонкі заўсёды з'яўляецца выдатным рашэннем, але ў некаторых мясцовасцях іх ўстаноўка проста немагчымая.

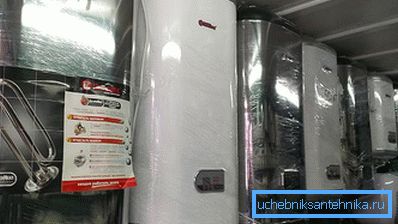

Прынцып адзін, але відаў воданагравальнікаў шмат

Бойлер - гэта прыбор для нагрэву і захавання гарачай вады. Крыніцамі цяпла могуць выступаць розныя элементы. Усе награвальны можна падзяліць на два асноўных выгляду:

1. З бакам назапашвання.
2. Праточныя.

У канструкцыі першых прадугледжана наяўнасць ёмістасці. Яна можа быць рознага аб'ёму. Для таго каб тэмпература не падала на працягу працяглага перыяду часу, паміж унутраным бакам і знешняй панэллю знаходзіцца ўцяпляльнік. Звычайна ён выраблены з успененага паліурэтана. Чым больш яго таўшчыня, тым даўжэй вада будзе заставацца гарачай. Другі выгляд прызначаны для маментальнай падачы гарачай вады. Ён мае меншыя габарыты, а ў яго канструкцыі прадугледжаны ТЭНы большай магутнасці, што забяспечвае хуткі цеплаабмен. Як правіла, і ў першым, і ў другім выпадку карыстачу даступная магчымасць адрэгуляваць тэмпературу да жаданай. Кіраванне тэрмарэгулятарам можа быць як электронным, так і механічным. На прадукцыйнасць гэта не ўплывае, толькі на зручнасць, канчатковы кошт і выдаткі на наступны рамонт.

Усе назапашвальныя бойлеры падпадзяляюць на:

• прамога нагрэву;
• ўскоснага нагрэву;
• камбінаваныя.

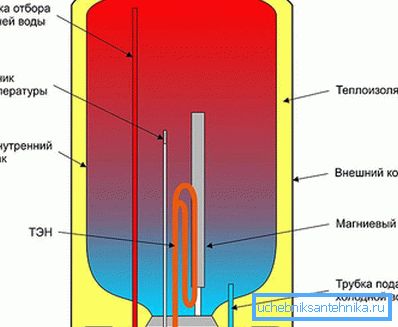

У першым выпадку ўнутры бака знаходзіцца ТЭН, які і забяспечвае нагрэў вадкасці. У некаторых мадэлях ёсць два і больш. Яны могуць ўключацца напераменку або адначасова для забеспячэння звышхуткага разагрэву. Падача халоднай вады ажыццяўляецца праз патрубок, які звычайна размешчаны ў ніжняй часткі. Адвод ажыццяўляецца праз выхад, які знаходзіцца побач, але ўнутры бака ён даўжэй і даходзіць практычна даверху, куды падымаецца гарачая вада.

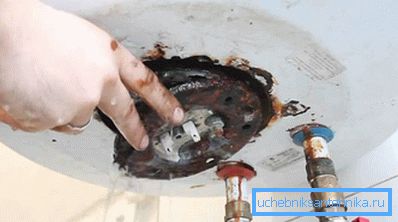

Побач з Тэном размешчаны магніевы анод. Гэта невялікі стрыжань з металу, які перашкаджае адукацыі шумавіння на сценках. Плюсамі такога рашэння з'яўляецца прастата мантажу, а таксама адсутнасць неабходнасці ўзгаднення ўстаноўкі з рознымі службамі. Бакі могуць мець як гарызантальнае, так і вертыкальнае размяшчэнне.

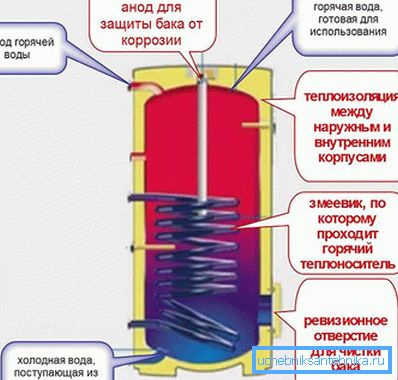

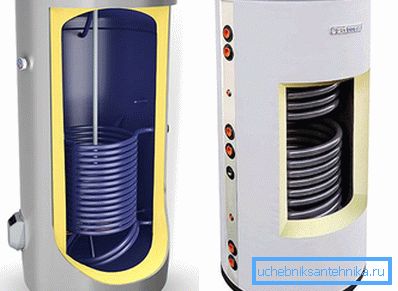

Бойлеры ўскоснага нагрэву звычайна ўбудоўваюцца ў сістэму ацяплення або функцыянуюць у пары з гелиосистемами (адмысловыя панэлі, цепланосбіт у якіх награваецца пры дапамозе сонечнай энергіі). Канструктыўна ён уяўляе сабой сапраўды такі ж бак, як і першы выгляд, але цеплаізаляцыя звычайна ў іх мае вялікую таўшчыню. Таксама ў іх адсутнічае ТЭН. Нагрэў ажыццяўляецца дзякуючы змеявік, праз які пускаюць контур ацяплення або ад іншай сістэмы. Мантавацца яны могуць як на сцяну, так і на падлогу (для бакаў з вялікай умяшчальнасцю).

У канструкцыі прадугледжана спецыяльнае рэвізійнае акно, якое дае магчымасць ажыццяўляць абслугоўванне. Акрамя які падае і адводзіць патрубка могуць быць яшчэ два. Іх прызначэнне - арганізацыі сістэмы рэцыркуляцыі. Ствараецца асобны контур, па якім пастаянна рухаецца гарачая вада з бака. Гэта неабходна, каб забяспечыць пастаяннае перамешванне слаёў вадкасці ўнутры назапашвальніка, а таксама кампенсаваць адлегласць да разборных сістэм. У некаторых выпадках, пакуль даходзіць вада, вялікая яе частка застаецца ўнутры сістэмы, ці яна губляе першапачатковую тэмпературу. Звычайна вытворцам закладзена магчымасць ўстаноўкі Тэна, што ператварае дадзены падвід ў той, які будзе апісаны ніжэй. Плюсам дадзенага рашэння з'яўляецца максімальнае выкарыстанне ККД ацяпляльнай сістэмы.

З мінусаў можна адзначыць складанасць ўстаноўкі, а таксама немагчымасць выкарыстання ў летні перыяд без дадатковага награвальніка.

Камбінаваныя сістэмы аб'ядналі ў сабе ўсё лепшае з двух вышэйпералічаных варыянтаў. Тут ёсць і змеявік для ўскоснага нагрэву, і ТЭН. Апошні можа актывавацца, калі магутнасці контуру ацяплення недастаткова, або ў летні перыяд, калі ацяпленне зусім адсутнічае. Мінусамі такіх сістэм з'яўляецца дастаткова складаная налада і некаторая капрызнасць ў абслугоўванні. Таксама для яго прыйдзецца знайсці падыходнае месца, бо габарыты вялікія.

Савет! У некаторых відах ўскосных нагревателей ёсць некалькі змеявікоў. Яны альбо даюць магчымасць падключыць некалькі сістэм для аддачы цяпла, альбо адзін з іх прызначаны для таго, каб выкарыстоўваць праточную цёплую ваду.

што выбраць

Калі вам складана вызначыцца з выбарам, тады неабходна прааналізаваць наступныя моманты:

• Дзе плануецца ўстаноўка нагревателя? Калі награвальнік набываецца для прыватнага дома, у якім ёсць аўтаномная сістэма ацяплення, то ёсць сэнс падумаць аб набыцці бойлера ўскоснага нагрэву. Для яго лягчэй знайсці асобнае месца ўстаноўкі. Аб'ём будзе абмежаваны толькі вылучаных прасторай. Пры гэтым будзе дастаткова аднаго прыбора для таго, каб забяспечыць усе водаразборныя кропкі. Для невялікіх кватэр, дзе прастора абмежавана і ёсць толькі душавая кабінка без ваннай, ёсць сэнс падумаць аб праточным награвальнік. Ён не займае шмат месца і забяспечвае хуткі нагрэў. У іншых выпадках падыдзе электрычны назапашвальны бойлер.
• Колькі чалавек пражываюць у адным доме? Ад гэтага будзе залежаць магутнасць і аб'ём прыбора. Не варта думаць, што чым больш будзе ўмяшчальнасць, тым лепш гэта для канчатковага спажыўца. На самай справе такі падыход можа выліцца ў нерацыянальныя растраты на электрычную энергію. Бо па факце можа выкарыстоўвацца толькі 50 літраў, а награвацца 200. Для аднаго насельніка будзе дастаткова бака на 30 літраў. Гэтага аб'ёму хопіць, каб камфортна прыняць душ, памыць посуд і памыцца раніцай. Для сям'і з 2? 3 чалавек спатрэбіцца прыбор на 50-80 літраў. Пры гэтым усе змогуць з невялікім інтэрвалам прыняць душ. Нагрэтай вады хопіць для кухонных патрэбаў і г.д. Калі ёсць 4 і больш чалавек, тады трэба глядзець у бок ёмістасці аб'ёмам на 100 і больш літраў.
• Для якіх мэтаў у асноўным будзе выкарыстоўвацца прыбор? У некаторых выпадках ёсць сэнс у тым, каб размежаваць зоны спажывання гарачай вады. Напрыклад, часцей за ўсё гарачая вада выкарыстоўваецца для таго, каб памыць посуд і памыцца. Для гэтых мэтаў можна паставіць асобны бойлер невялікі ёмістасці - 10? 20 літраў, а награвальнік большага аб'ёму ўключаць у тых выпадках, калі ёсць патрэба прыняць душ або ванную. Для першых распрацаваны спецыяльныя віды з верхнім падключэннем, якія мантуюцца прама пад мыйку і не займаюць шмат месца.
• Ці ёсць аўтаномная сістэма ацяплення? Калі яе няма, тады глядзець трэба ў бок з электрычнымі награвальнымі элементамі. Акрамя тых выпадкаў, калі ёсць асобная гелиосистема.
• У якім стане знаходзіцца электрычная праводка? Гэта важны фактар, які можа паўплываць на падбор магутнасці Тэна. Часцей за ўсё ў канструкцыі прадугледжаны электрычныя награвальны магутнасцю ў 1,5 кВт, для вялікіх аб'ёмаў? 2? 2,5 кВт. Для спажыўцоў з 3 кВт і больш абавязкова спатрэбіцца асобны фурманак. Таксама абавязкова трэба будзе паклапаціцца аб наяўнасці зазямлення.
• Ці вытрымаюць сцены планаваную нагрузку? Бойлер на 80 літраў можа мець вагу да 20 кг, гэта значыць, што запоўнены вадой, ён будзе важыць 100 кг і больш. Для друзлых будаўнічых матэрыялаў гэта непасільная ноша. У такіх выпадках можа спатрэбіцца скразны крепеж або ўстаноўка спецыяльнай металічнай пласціны, якая будзе размяркоўваць нагрузку.

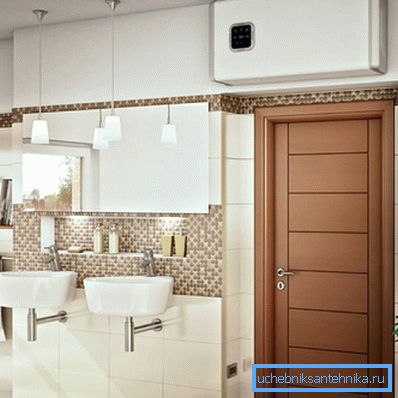

Савет! Дадаткова пры выбары таксама варта ўлічыць канфігурацыю канструкцыі. Бойлер неабавязкова павінен быць цыліндрычнай формы, як мы прывыклі. Сучасныя рашэнні маюць таксама Slim варыянты, у якіх дыяметр паменшаны да мінімальна магчымых памераў. Акрамя таго, ёсць прастакутныя прылады. Калі казаць дакладней, то ўнутры ўсё таксама могуць размяшчацца некалькі цыліндрычных бакаў меншага памеру, але знешняя абалонка мае іншую форму. Для такіх вырабаў лягчэй падабраць месца для мантажу, таксама яны займаюць меншае прастору.

Электрычныя награвальны таксама могуць быць рознымі. Звыклей за ўсё ў выкарыстанні ТЭН - трубчасты электрычны награвальнік. Ён непасрэдна кантактуе з вадой, як кіпяцільнік. Для гэтага варыянту абавязкова зазямленне, каб ліквідаваць усе вандроўныя токі. Больш прагрэсіўным з'яўляецца сухі награвальны элемент. У гэтым выпадку ў тоўшчу вады патопленыя спецыяльныя ёмістасці, у якія ўстаўлены награвальнік. Ён перадае тэмпературу не наўпрост, а праз «пасярэдніка». Гэта рашэнне з'яўляецца больш разумным з пункту гледжання прыдатнасці да рамонту, бо не прыйдзецца здымаць бак, спусташаць яго і здымаць ніжнюю вечка. Дастаткова будзе проста атрымаць доступ да награвальнік.

Падрыхтоўка да мантажных работах

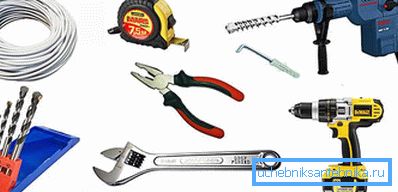

Перад тым як прыступіць да работ, неабходна будзе падрыхтаваць інструмент:

• перфаратар;
• свердзела патрабаванага дыяметра
• дзюбеля і гаплікі;
• кабель, прыдатны па перасеку;
• рулетку;
• дрыль;
• 2 разводных ключа;
• будаўнічы ўзровень.

Тое, якія фітынгі спатрэбяцца, будзе залежаць ад канкрэтных відаў труб, пра гэта будзе сказана далей. Вызначыцеся з месцам ўстаноўкі. Лепш, калі да яго будзе проста падвесці электрычнасць, а таксама добра, калі блізка будзе размяшчацца разводка вады, так будзе менш страт на шляху ад крыніцы да змяшальніка. Калі знешні бак выраблены з звычайнай сталі, тады памяшканне не павінна быць пастаянны высокага ўзроўню вільготнасці, бо гэта прывядзе да карозіі. Пажадана, каб унутры падтрымлівалася пастаянная станоўчая тэмпература. У адваротным выпадку прыйдзецца паклапаціцца аб тым, каб у схеме была прадугледжана абарона ад замярзання, якая будзе аўтаматычна ўключаць ТЭН, улічваючы навакольныя ўмовы. Таксама неабходна прааналізаваць стан сцен, як апісвалася вышэй, і набыць дадатковыя планкі.

Савет! Электрычная схема падлучэння бойлера абавязкова павінна ўключаць у сябе прылада ахоўнага адключэння. Яно будзе ўлоўліваць найменшыя ўцечкі току і своечасова спыняць падачу, што прадухіліць паражэнне карыстальніка.

агульныя моманты

Незалежна ад таго, у якія трубы неабходна будзе зрабіць ўрэзку, ёсць некалькі асноўных момантаў, якія павінны быць выкананы ў любой сітуацыі.

• Перад пачаткам любых дзеянняў перакрываецца падача, каб выключыць затапленне. Звычайна вентыль знаходзіцца перад вадзяным лічыльнікам.

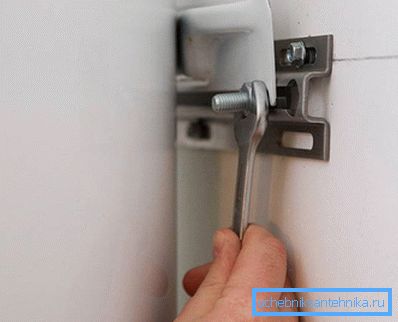

• Калі мантаж нагревателя ажыццяўляецца на сцяну, то пры дапамозе перфаратара свідруюцца два адтуліны. Каб разлічыць правільнае адлегласць паміж цэнтрамі, неабходна папярэдне замерыць яе на пласціне, якая прывараны да бойлер. Далей пазнакі пераносяцца на сцяну і выраўноўваюцца ў адной плоскасці пры дапамозе будаўнічага ўзроўня. У адтуліны ўстаўляюцца дзюбеля і закручваюцца гаплікі або адразу ўстаўляюцца анкерных балты з кручком. Бак падвешваецца, пры гэтым трэба ўлічваць, каб адлегласць да сцяны не было занадта вялікім, бо тады нагрузка на крапяжы будзе вышэй. Ён павінен быць усталяваны па ўзроўні ў вертыкальнай плоскасці. Дамагчыся гэтага можна пры дапамозе рэгуляванай падстаўкі, якая звычайна ёсць у канструкцыі, або падшэўкамі.
• На патрубкі бойлера перш за ўсё мантуецца раздымных злучэнняў тыпу амерыканка. Гэта важна, бо пры абслугоўванні агрэгата яго нашмат лягчэй будзе адключыць ад сістэмы.
• Далей ўсталёўваюцца шаравыя краны. Можна не купляць асобныя элементы, бо ёсць запорные механізмы з амерыканкай.
• На падачу халоднай вады усталёўваецца зваротны клапан, ён будзе перашкаджаць адтоку, калі вадкасць знікне ў агульнай сістэме, падрыўной клапан забяспечыць скід лішку пры награванні і пашырэнні.
• Ёсць іншы варыянт падключэння. На патрубок падачы халоднай вады спачатку накручваецца трайнік. Да аднаго з яго адводаў падлучаецца кран для скіду вады. Да другога - падрыўной клапан і яшчэ адзін кран, які будзе перакрываць агульную падачу.
• Падключаецца шланг для адводу лішку вады.
• Усе рэзьбавыя злучэння герметызуюцца пры дапамозе пакулля ці тефлоновой стужкі.

Савет! Калі вядома, што ў сістэме бываюць скокі ціску, якія большага таго, што можа вытрымаць бойлер, тады акрамя зваротнага клапана таксама трэба будзе ўмантаваць ахоўны рэдуктар. Яго задачай будзе нармалізацыя напору да дапушчальных значэнняў.

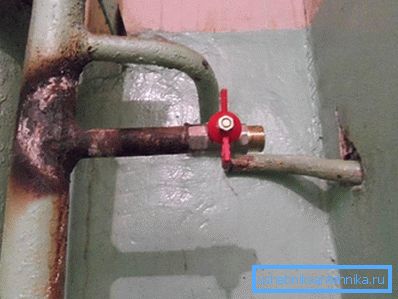

Падключэнне да металічных трубах

У кватэры старой хаты звычайна ўжываецца разводка з металічных труб. Падключэнне да іх у пэўным сэнсе клапотнае, але не асабліва складанае. Калі падключыцца да адводу не атрымліваецца, то асноўным элементам, які будзе неабходны - седелка. Гэта металічны хамут з ​​гумовымі пракладкамі, які дазволіць забяспечыць злучэнне з сістэмай падачы і адводу. Падбіраць яе неабходна пад канкрэтныя трубы, а разьбовае злучэнне павінна быць на? ".

• Вызначаецца найлепшае месца для ажыццяўлення ўрэзкі.
• Счышчаецца фарба на шырыню ўрэзкі.
• Верхняя частка седелки прыкладваецца да трубы і вызначаецца месца адтуліны.
• Далей неабходна прасвідраваць адтуліну па нанесенай пазнакі.
• Такія ж дзеянні выконваюцца і для трубы, па якой будзе ажыццяўляцца адвод гарачай вады.
• На падрыхтаванае месца мантуюцца седелки. Важна ўважліва ўсталяваць гумовыя пракладкі, каб у наступным пазбегнуць цечы. Падстаўляецца ніжняя частка і надзейна фіксуецца пры дапамозе нітаў.
• Апошнім крокам будзе злучэнне урэзкі і бойлера з сабраным камплектам дадатковага абсталявання. Для гэтага лепш ужываць гнуткі шланг з нержавеючай сталі.

Савет! Яшчэ адным варыянтам будзе не выкарыстанне урэзкі, а выкарыстанне траяка. Для гэтага пры дапамозе балгаркі выразаецца невялікі адрэзак трубы. З двух бакоў наразаецца разьба пры дапамозе Лерка, мантуецца трайнік і вырабляецца падлучэнне пры дапамозе гнуткага шланга.

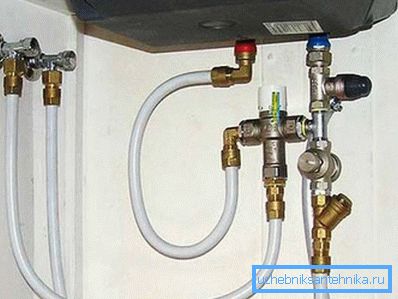

Падключэнне да металлопластіковые трубе

Для правядзення гэтых работ спатрэбіцца два траяка для металлопластіковые трубы. Калі злучыць іх з бойлерам плануецца пры дапамозе гнуткага шланга, тады іх трэба браць з пераходам на разьбу ў? ", Калі фурманак плануецца пры дапамозе такой жа трубы, тады з яго павінен быць выхад на 16 мм. Дадаткова трэба будзе дакупіць пераход з металлопластіковых трубы на разьбовае злучэнне.

• Выбіраецца месца для ажыццяўлення ўрэзкі.
• Яно пазначаецца з улікам памеру траяка мінус частка трубы, якая зойдзе ў злучэнні.
• Пры дапамозе адмысловых нажніц выразаецца невялікі ўчастак.
• Адкручваюцца гайкі з траяка і разам з фіксавальнымі кольцамі апранаюцца на два патрубка. Гэта важна зрабіць цяпер, т. К. Потым гэта будзе немагчыма.
• Трубы з двух бакоў развальцовываются адмысловым прыстасаваннем. Для гэтага таксама можна выкарыстоўваць звычайную адвёртку.
• Ўстаўляецца трайнік. Трубы утапливаются да ўпора. Зрушваюцца два кольцы, далей усе заціскаецца гайкамі пры дапамозе разводны ключа.
• Калі трайнік быў з разьбовым злучэннем, тады вырабляецца падлучэнне пры дапамозе гнуткіх шлангаў, як і ў першым варыянце.
• Калі фурманак плануецца пры дапамозе трубы, тады выразаюцца два адрэзка, памер якіх будзе роўны адлегласці ад траяка да перахадніка.
• У шаравыя краны мантуюцца перахаднікі.
• Адрэзкі трубы мацуюцца ў траяках і перахаднікоў.

Савет! Для металлопластіковых труб таксама прымяняюцца фітынгі, якія неабходна опрессовывать. У гэтым выпадку паслядоўнасць дзеянняў будзе такі ж, але дадаткова спатрэбіцца інструмент для обжимки.

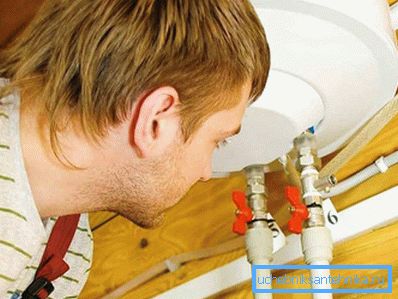

Падключэнне да поліпрапіленавыя труб

Дадаткова спатрэбіцца паяльнік для пластыкавых труб, спецыяльныя нажніцы, два траяка, два перахадніка на разьбовае злучэнне (МРН або МРВ, все буде залежаць ад таго, з якой разьбой ўстаноўлены краны і ахоўныя клапаны), а таксама куткі - іх колькасць будзе залежаць ад складанасці канфігурацыі вадаправода.

• Выбіраецца месца для падлучэння.
• Труба разразаецца на шырыню траяка мінус 2 гл. Прыкладна па 1 гл будзе патопленыя ў трайнік з кожнага боку.
• Пры дапамозе паяльніка разаграваецца труба і фітынг, пасля чаго яны злучаюцца паміж сабой. Пасля сучлянення іх нельга круціць, т. К. Гэта прывядзе да дрэннай герметычнасці.
• Далей пры дапамозе адрэзкаў трубы і куткоў робіцца падводка да патрубкам бойлера.
• На канцы впаивается пераходная муфта з металічнай разьбой.
• Усё надзейна злучаецца і зацягваецца.

Савет! Добра, калі перад бойлерам будзе ўсталявана некалькі колбаў з фільтрамі тонкай ачысткі, а таксама солевы фільтр - ён змякчае ваду і памяншае ўтрыманне адкладаў, якія могуць назапашвацца на сценках і награвальным элеменце.

Воданагравальнік ўскоснага нагрэву

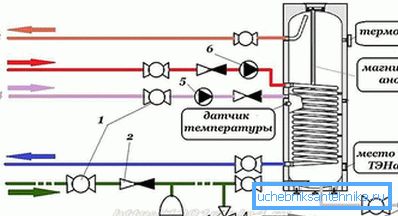

Сістэма подвода труб будзе такі ж, як і для электрычнага варыянту. Але існуюць пэўныя нюансы таго, як правільна арганізаваць контур сістэмы ацяплення.

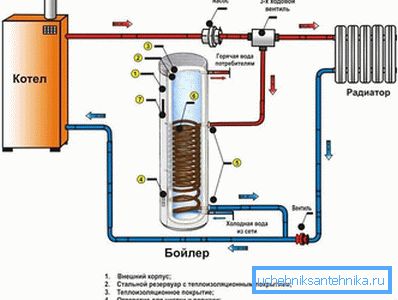

Першая схема мае на ўвазе падключэнне з наяўнасцю запорного механізму на 3 ходу. Сутнасць заключаецца ў тым, што на тэрмарэгулятар выстаўляецца тэмпература менш, чым на тэрмарэгулятар катла. Вада, паступаючы ад награвальніка, ідзе ў сістэму ацяплення. Як толькі вада ў бойлеры награваецца да зададзенай тэмпературы, клапан перакрывае падачу на ацяпленне і пускае ваду ў назапашвальнік. Такім чынам, прыярытэт аддаецца прыбору ГВС.

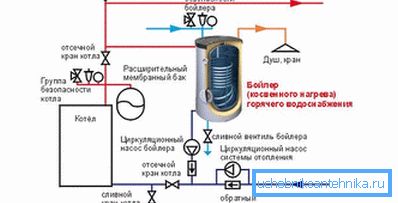

Другая ўключае ў сябе наяўнасць двух помпаў прымусовай цыркуляцыі. Адзін, як звычайна, знаходзіцца на трубе зваротнай падачы ацяпляльнай сістэмы, другі таксама на трубе обратку, але ўжо той, што ідзе ад змеявіка бойлера. Іх праца кантралюецца тэрмарэгулятарам. Як толькі тэмпература ў ім падае, запускаецца помпа назапашвальніка, а той, які забяспечваў цыркуляцыю па ўсім контуры ацяплення, адключаецца, і наадварот.

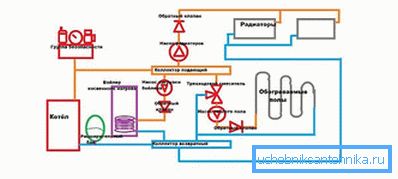

Трэці спосаб будзе карысны ў тым выпадку, калі ў хаце прымяняецца прамянёвая сістэма разводкі ацяплення. У ёй прысутнічае калектар, ад якога гарачая вада ад катла можа паступаць як да гарачага падлозе, так і да радыятараў. У такой сістэме абавязковым будзе мантаж гідраўлічнай стрэлкі. Яна дазволіць кампенсаваць розніцу ў ціску, якая будзе існаваць з-за функцыянавання некалькіх помпаў для асобных контураў.
