Як сагнуць профільную трубу

Развіццё тэхналогій вытворчасці дазволіла з'явіцца мноства зручных у працы матэрыялаў, якія палягчаюць правядзенне многіх тыпаў работ. Добрым прыкладам такога матэрыялу служаць профільныя трубы. Іх можна выкарыстоўваць пры стварэнні разнастайных каркасных канструкцый. Трубы даступныя і зручныя ў працы. Аднак часам узнікае неабходнасць іх згінання, і тут магу узнікаць некаторыя праблемы. У сувязі з гэтым разгледзім, як сагнуць профільную трубу.

Спачатку неабходна даць некаторы агульнае апісанне праблемы і намеціць прыкладны вектар пошукаў яе рашэння. Такім чынам, асноўныя цяжкасці пры выгінанні металічных профільных труб складаюцца ў тым, што падчас выканання задачы штатнымі спосабамі адбываецца змятых беражкі і труба страчвае трывальныя характарыстыкі. Аднак выхад з сітуацыі ёсць і нават не адзін.

Трубогибы

У якасці прыкладу найбольш распаўсюджанага спосабу выгінання профільнай трубы выступае прымяненне спецыяльных прылад, званых трубогибами. Гэтыя прыстасаванні могуць мець адрозную адзін ад аднаго канструкцыю і прыводзіцца ў рух пры дапамозе фізічных намаганняў чалавека ці ж быць электрычнымі. Прынцып дзеяння падобны. Труба ўстаўляецца ўнутр прылады і пад уздзеяннем элементаў выгінаецца.

Напрыклад, існуе мадэль, прынцып дзеяння якой заснаваны на кручэнні некалькіх валікаў. Два з іх замацаваны гарызантальна нерухома, а трэці рухаецца вертыкальна. Труба ўкладваецца на гарызантальныя валікі і прыціскаецца трэцім зверху. Затым валікі круцяцца (за ручку або электраматорам) і труба, праходзячы ўсёй даўжынёй паміж імі, набывае невялікі выгін. Далей верхні валік прыціскаецца яшчэ, і працэдура паўтараецца. Такім чынам вырабляецца выгінанне трубы да неабходнага радыусу. Трэба сказаць, што гэты спосаб з'яўляецца найбольш простым і бяспечным, а трубогиб можна вырабіць сваімі рукамі.

народныя метады

Далей варта разгледзець некалькі спосабаў выгінання профільнай трубы народнымі метадамі.

балгарка

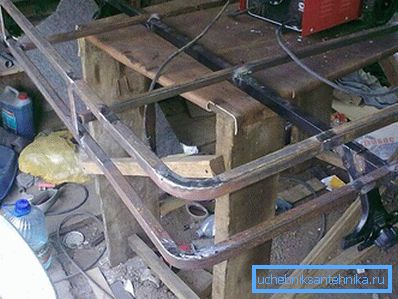

Першым з іх можна разгледзець варыянт з выкарыстаннем углошлифовальной машыны, а ў прастамоўі «балгаркай» з усталяваным отрезным дыскам па метале. Сутнасць метаду складаецца ў тым, што па ўсёй даўжыні трубы выконваецца шэраг прапіловак, прыкладна на траціну таўшчыні перасеку трубы. Далей, выкарыстоўваючы якой-небудзь стацыянарны аб'ект у якасці ўпора, труба загінаецца да патрэбнага дыяметра. Якія ўтварыліся на вонкавым боку выгібу шчыліны заварваць з дапамогай электразваркі, а швы зачышчаюцца. Спосаб больш працаёмкі, чым вышэйапісаны, і наўрад ці можа быць выкарыстаны пры вырабе дэкаратыўных дэталяў, але сагнуць трубу такім чынам рэальна, і ў выпадку неабходнасці ўжываць яго можна.

спружына

Яшчэ адным народным метадам выгінання труб без трубогиба з'яўляецца прымяненне спружыны. Вырабіць яе можна з сталёвага дроту, выкарыстоўваючы профільную трубу, знешняе перасек якой некалькі менш ўнутранага перасеку загінаецца. Дрот загінаецца ў спружыну і ўстаўляецца ўнутр трубы. Далей трубы награваецца з дапамогай паяльной лямпы да набыцця характэрнай акалінай і загінаецца праз ўпор, напрыклад, стары дыск ад аўтамабільнага колы. Пры неабходнасці награванне можна вырабіць некалькі разоў. Спружына ўнутры створыць пэўны супраціў, і грані ня замнутся. Для таго каб спружыну можна было выцягнуць, да аднаго з яе бакоў можна замацаваць адрэзак той жа дроту. Браць вяроўку непажадана, таму што пад уздзеяннем награвання яна можа перегореть і спружыну нельга будзе не выцягнуць. Сітуацыя некрытычная, але калі трэба захіліць не адну трубу, то рабіць другую спружыну наўрад ці захочацца. Метад таксама патрабуе прыкладання намаганняў, але дзейнічае і можа быць выкарыстаны.

разагрэў

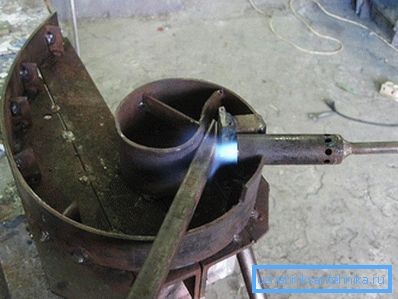

Таксама трубу можна сагнуць па загадзя падрыхтаванай форме. Палегчыць працэс згінання можна шляхам разагрэву трубы разаком або гарэлкай.

лёд

Яшчэ адным варыянтам выгінання профільнай трубы ў хатніх умовах з'яўляецца выкарыстанне лёду. Метад заключаецца ў наступным - адзін тарэц трубы забіваецца коркам, вырабленай, напрыклад, з дрэва, пасля чаго ўнутр заліваецца вада. Другі тарэц трубы аналагічна зачыняецца, і труба пакідаецца на некаторы час на марозе. У якасці кантрольнага моманту можна пакінуць побач ёмістасць з вадой. Вада пры замярзанні мае ўласцівасць пашырацца, а таму ўнутраны націск на сценкі дазволіць пазбегнуць заломаў беражкі. Метад, прама кажучы вельмі экзатычны, і наўрад ці можа быць выкарыстаны ў выпадку, калі патрэбен прыгожы і роўны выгіб, але калі іншага варыянту няма, то падыдзе і ён.

Кожны з пералічаных відаў ажыццяўлення задачы мае свае плюсы і мінусы, але працуе і можа быць выкарыстаны.

відэа

У гэтым відэа паказана, як выконваецца гнуткая профільных труб пад 90 градусаў у спецыяльна зробленым для гэтага станку:

Такі трубогиб можна папросту зрабіць сваімі рукамі:
