Пракладанне інжынерных сістэм у доме нярэдка выконваюць самі ўладальнікі. Для ўстаноўкі выбіраецца матэрыял, які лёгка злучаецца ў агульны трубаправод. Металлопластіковые трубы - распаўсюджаны варыянт для стварэння вадаправоднай сістэмы ў прыватным доме ці кватэры. Дзякуючы асаблівасці канструкцыі яны гнуткія і трывалыя, у той жа час утрымліваюць зададзеную форму. У гэтым артыкуле мы распавядзем, як выканаць мантаж металлопластіковых труб сваімі рукамі.

Характарыстыкі і ўласцівасці

Будова металлопластіковых труб

Металлопластіковые трубы адрозніваюцца удалым спалучэннем двух матэрыялаў у адной канструкцыі, іх знешні пласт выкананы з трывалага ахоўнага поліэтылену, унутраная частка - харчовай поліэтылен, які забяспечвае бяспеку пітной вады, а паміж клеевым пракладкамі утрымліваецца пласт алюмінія. Металічная складнік неабходная для кампенсацыі пашырэння пластыка пры награванні і надання трубах трываласці. Канструкцыя вызначыла ўласцівасці і сферу выкарыстання вырабаў. Вадаправод з металлопластіковых труб - самы папулярны варыянт іх прымянення, акрамя гэтага, матэрыял падыходзіць для сістэмы ацяплення і цёплай падлогі, яго ўсталёўваюць на кухні і ў ваннай. Сярод плюсаў вырабы:

  1. Высокая ўстойлівасць да карозіі і хімічнага ўздзеяння.
  2. Прастата мантажу і магчымасць рамонту пры злучэнні разьбовым фітынгам.
  3. Адсутнасць адкладаў ўнутры труб.
  4. Здольнасць захоўваць зададзеную форму.
  5. Даступны кошт.
  6. Доўгі тэрмін службы.

Металлопластіковые трубы рознага дыяметра

Дыяметр вырабаў складае 16-53 мм, але найбольш запатрабаваныя трубы O 16 і 20 мм, яны самі і фітынг трэба памеру каштуюць танней астатніх памераў. Трубы выпускаюцца ў бухтах значнага метражу, таму можна адрэзаць любую даўжыню. Ўзровень працоўнай тэмпературы труб вагаецца ад 0 да +95? C. Пры маркіроўцы вырабаў паказваецца вытворца, намінальны ціск і тэмпература, дыяметр і тып матэрыялу. Гэтай інфармацыі дастаткова для выбару, калі яе няма на трубе, значыць, купляць такі тавар не варта.

Стварэнне схемы разводкі труб дазваляе палічыць іх метраж і колькасць фітынга. Па ёй вызначаюцца месцы мацавання труб да сцен або выразання штробах для ўтоенай праводкі трубаправода. Можна нанесці разметку трубаправода непасрэдна на сцены - гэта аблегчыць працу.

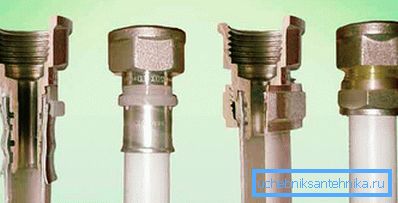

спосабы злучэння

спосабы злучэння

Мантаж магчымы двума спосабамі:

  • разьбовым компрессіонные фітынгам;
  • прэсавым фітынгам (неразъемное злучэнне).

Злучэнне разьбовым фітынгам не патрабуе адмысловага інструмента, яго можна разбіраць і перарабляць. Сярод недахопаў - высокі кошт компрессіонные дэталяў і неабходнасць праверкі і падцягвання злучэння. Такую сістэму нельга замуровывать ў сцяну, а корпус дэталяў схільны карозіі і зносу.

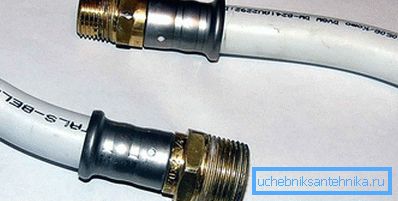

Неразборное злучэнне можна толькі зрэзаць

Прэсавы фітынг злучае трубы надзейна і даўгавечна, часцей за ўсё выкарыстоўваецца для мантажу цёплай падлогі схаванай разводкі. У злучэння няма недахопаў, але неабходны спецыяльны прэс і некаторы досвед працы з гэтым абсталяваннем.

Злучэнне прэс фітынгам атрымліваецца неразборным.

Пуш фітынг

Акрамя разгледжаных спосабаў ёсць альтэрнатыўнае злучэнне - Пуш-фітынг. Гэта самофиксирующееся злучэнне, не патрабавальнае прымянення абсталявання. Усярэдзіне корпуса сучаснага фітынга ўсталяваная муфта і подпружиненное кальцо, а таксама ўшчыльняльныя кольцы, якія прадухіляюць працёк. Пры выкананні мантажу неабходна ўвесці трубу ў Пуш-фітынг да ўпора. Для кантролю фіксацыі краю трубы ў муфце фітынга ёсць назіральнае акенца. Корпус вырабы ударопрочный, ён выраблены з ўстойлівага палімера.

Злучэнне ўжываецца для халоднай і гарачай вады і служыць 50 гадоў. Матэрыял экалагічна чысты і бяспечны для пітной вады.

Інструменты для працы

інструменты

  • Прэс-кляшчы для неразъемного злучэння.
  • Вострыя нажніцы для рэзкі металлопластіковых труб.
  • Калибратор.
  • Гаечныя ключы.
  • Шліфавальная папера і напільнік.
  • Рулетка і аловак.
  • Спружына для загінання труб.

тэхналогія мантажу

тэхналогія мантажу

Ўстаноўка металлопластіковых труб праводзіцца наступным чынам:

  1. Адмераецца неабходны адрэзак трубы з улікам уваходжання ў фітынг і адразаецца па вызначанай рысы. Працэс разразання мае складанасць з-за мяккасці трубы і яе схільнасці да дэфармацыі. Калі край прымяць, яго выраўноўваюць калибратором. Вострыя краю трубы і задзірыны зачышчаюць круглым напільнікам. Калі гэтага не зрабіць, то яны пашкодзяць гумовую пракладку фітынга і парушыцца герметычнасць стыку. Разразанне трубы выконваецца адмысловымі нажніцамі, пры выкарыстанні іншых інструментаў месца разрэзу атрымліваецца няроўным, а ахоўны пласт трубы можа атрымаць пашкоджанне. У такім месцы магчымыя працёку вады.
  2. На штуцэру фітынга размешчаны ўшчыльняльныя кольцы, а ўнутры гумавая пракладка - перад злучэннем пераканайцеся ў іх здольнасці. Пасля агляду на край трубы апранаецца абціскны гайка і кольца, якое бывае прамым або конусным. Апошні варыянт апранаецца тонкай бокам да гайцы.
  3. У край трубы ўстаўляецца калибратор і паварочваецца ў розныя бакі. Гэта неабходна для павелічэння ўнутранага дыяметра, такі працэс называецца развальцовкой. Для шчыльнага злучэння памер штуцера перавышае перасек трубы.
  4. Завільгатнець штуцэр, на яго нацягваюць трубу, парухаюць гайку з ушчыльняльным кольцам і закручваюць ключом. Зручна карыстацца двума інструментамі - адным ўтрымліваць штуцэр, а другім закручваць гайку. Яе зацягваюць да з'яўлення характэрнага трэска, калі працягнуць закручванне, метал лопне.
  5. Для пераходу з металлопластіковых трубы на металічную выкарыстоўваецца цанговый фітынг. Ён жа дазваляе злучаць трубы рознага дыяметра. Мантаж каналізацыйных труб выконваецца компрессіонные фітынгамі.

Як правільна сагнуць трубу

Гнем трубу

У адрозненне ад пластыкавых труб, металлопластіковые камунікацыі можна загінаць пад патрэбным кутом, што эканоміць колькасць дарагога фітынга, а адсутнасць стыкаў выключае працёк. Выканаць выгіб трубы можна некалькімі спосабамі:

  • Ўручную без выкарыстання інструментаў, такі метад падыходзіць для выгібу на маленькі кут да 20 ?.
  • Пасля награвання месцы згіну будаўнічым фенам, загін выконваецца простым рухам. Гэты метад патрабуе ўважлівасці, нельга пераграваць пластык.
  • З дапамогай адмысловай спружыны, якая ўстаўляецца ўнутр трубы, і дазваляе лёгка і якасна сагнуць выраб. Для кожнага перасеку выбіраецца падыходная спружына.
  • Спецыяльным трубогибом, гэты інструмент дапаможа майстрам, якія не маюць вопыту. Алгарытм выкарыстання просты - задаецца патрэбны кут і ў прыладу ўстаўляецца металлопластіковые труба, пры звядзенні дзяржальняў выконваецца выгін.

Велічыня выгібу трубы O16 мм (выраблянага ўручную) павінна быць такі, каб атрыманае адлегласць паміж труб атрымалася не менш 80 мм.

Мацаванне трубаправода да сцяны

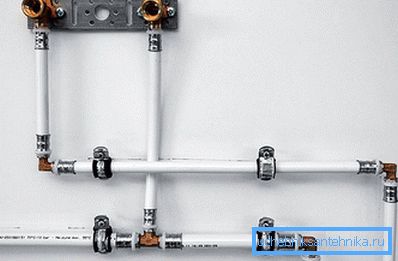

Мацаванне труб да сцяны

Для мацавання металлопластіковые трубы выкарыстоўваюць адмысловыя кліпсы, у якія выраб проста ўстаўляецца. Яны вырабляюцца для розных перасекаў труб. Перад устаноўкай кліпсаў выконваецца разметка, тады трубаправод ляжа роўна. Мацаванне да сцяны выконваецца самарэзамі або дзюбелямі, яго крок складае 1 метр, што дазваляе пазбегнуць правісання труб. У месцы, дзе выконваецца паварот трубаправода, выконваецца фіксацыя з двух бакоў.

Разгледзеўшы ўсе спосабы мантажу, можаце выбраць для сябе найбольш даступны і прымальны.

відэа

Гэта відэа азнаёміць вас з асноўнымі правіламі працы з металлопластіковых трубы:

З гэтага відэа вы даведаецеся, як сагнуць металлопластіковые трубу без спецыяльнага інструмента. Таксама ў роліку змяшчаецца інфармацыя аб працы з кандуктарам для МП труб:

фота

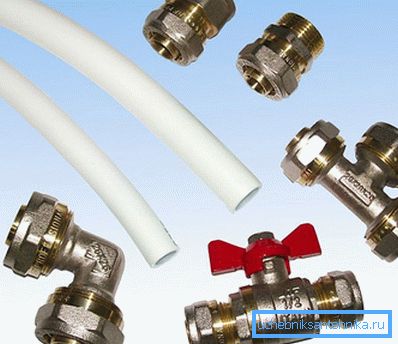

Компрессіонные фітынгі для металлопластіковые трубы

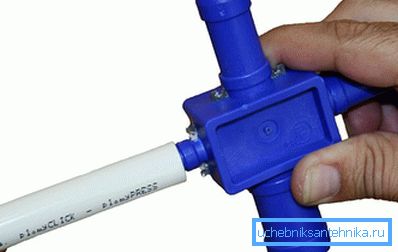

Калибратор металлоплистоковых труб

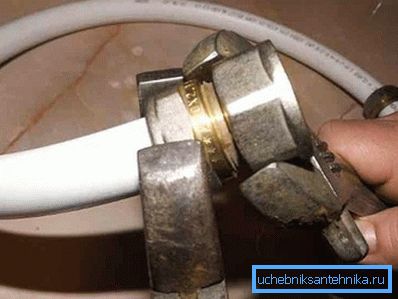

Фіксацыя трубы ў компрессіонные фітынгі

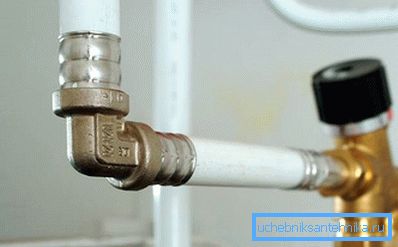

Абціскны фітынг ў сістэме вадаправода

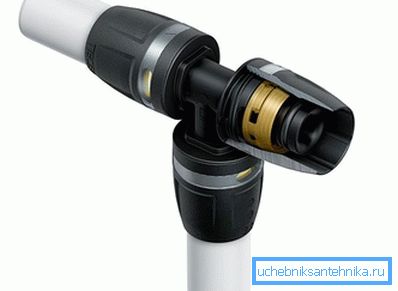

Пуш-фітынг

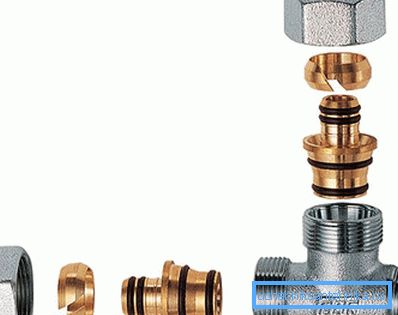

Трайнік переходка для злучэння з металічнай трубой

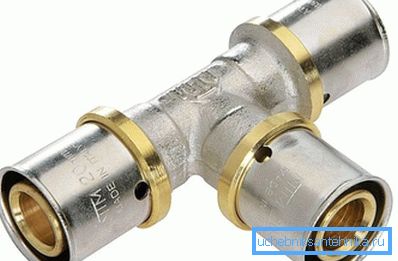

Фитиг абціскны трайнік
