Мантаж поліпрапіленавых труб самому

Пластыкавыя трубы паступова выцясняюць металічныя ва ўсіх інжынерных сістэмах дома - вадаправодзе, апале і каналізацыі. Іх папулярнасці спрыяў доўгі тэрмін эксплуатацыі, даступны кошт і просты мантаж. Поліпрапіленавыя трубы падыходзяць для транспарціроўкі халоднай і гарачай вады. У іх склад дададзеныя стабілізатары, якія забяспечваюць адмысловую ўстойлівасць да высокага ціску і змены тэмпературы.

Выканаць мантаж пропиленовых труб сваімі рукамі пад сілу кожнаму, а каб зрабіць якаснае злучэнне не трэба валодаць прафесійнымі ведамі - дастаткова прытрымлівацца тэхналогіі.

маркіроўка

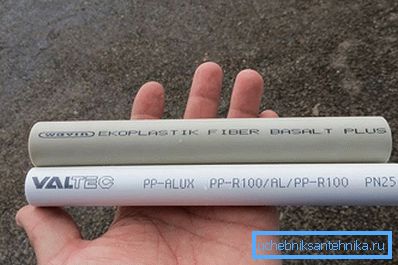

Поліпрапіленавыя трубы падыходзяць для любых мэт, але варта падбіраць згодна характарыстыках, пазначаным маркіроўкай:

• PN 10, 16 - труба з тонкімі сценкамі выкарыстоўваецца для падачы халоднай вады.
• PN 20 - армуюцца шкляным валакном і могуць выкарыстоўвацца для халоднай і гарачай вады.
• PN 25 - труба з тоўстымі сценкамі і пластом алюмініевай арміруючай фальгі, выкарыстоўваецца ў сістэме ацяплення і цёплай падлогі.

Армаванне труб выконваецца для кампенсацыі пашырэння пры награванні. Гэта істотны недахоп прапілену, так як пры тэмпературы вышэй +20? C ён губляе форму. Размяшчэнне алюмініевай паласы паміж пластамі пластыка дазваляе пазбегнуць падаўжэння матэрыялу. Дыяметр труб прапануецца ў шырокім размерной шэрагу ад 16 да 125 мм.

Плюсы пропиленового трубаправода

• на гладкай паверхні пластыка не адкладаецца вапняковы налёт;
• нізкі вага палягчае ўстаноўку;
• тэмпературныя межы эксплуатацыі ад -10 да +90? C;
• даўгавечнасць 50 гадоў;
• не трэскаюцца пры замярзанні вады;
• не зьяўляюцца праваднікамі электрычнасці.

Для падаўжэння службы ацяпляльнай сістэмы з пропиленовых труб варта кантраляваць тэмпературу вады ў межах +70? C.

Спосабы разводкі водаправодных труб

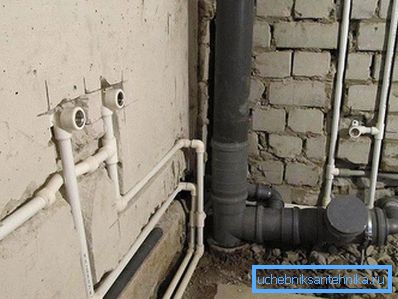

Выканаць разводку труб ад месца падлучэння да галоўнай магістралі да канчатковых кропак - кранаў, унітазаў, ванны, можна адкрытым спосабам або схаваным - у сцяне. Другі варыянт не псуе знешні выгляд дома, але ён складаней ў мантажы і эксплуатацыі. Для яго патрэбныя суцэльныя ўчасткі труб і наяўнасць доступу да стыках. Пры адкрытым спосабе трубы ўкладваюцца каля падлогі, а ў вертыкальнай плоскасці - у кутах пакояў.

Схема разводкі бывае коллекторная - халодная і гарачая вада падводзіцца да агульнага калектару, а ад яго накіроўваецца па кропках, і паслядоўная - гэта больш просты спосаб, калі трубы праводзяцца напрамую з дапамогай траяка. Існуе яшчэ варыянт з прахаднымі разеткамі, але ён не карыстаецца папулярнасцю.

разводка ацяплення

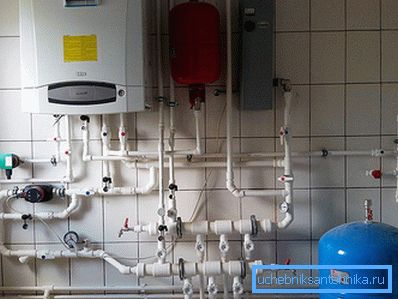

Складаючы план мантажу ацяплення, улічваюцца ўсе дэталі, пазначаецца становішча фітынгаў і перахаднікоў. Паказваюцца месца фіксацыі труб і радыятараў. Падключэнне выконваецца адной ці двума трубамі, знізу або збоку. Невялікае лінейнае пашырэнне ўласціва і армаваных труб, гэта неабходна ўлічваць у праекце. Эрганамічнасць сістэмы - важны крытэр, неабходна закладваць мінімальная колькасць паваротаў.

асаблівасці мантажу

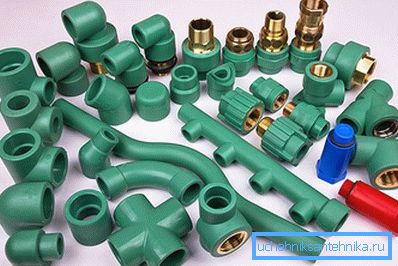

Злучэнне труб выконваецца фітынгамі, гэтыя дэталі бываюць рэзьбавыя, яны служаць для стварэння раздымных стыкаў, і вырабленымі з аднаго пластыка, якія выкарыстоўваюцца для стварэння неразъемного зварнога злучэння. Злучальныя элементы павінны быць добрага якасці, бо ад гэтага залежыць герметычнасць трубаправода. Нельга ўсталёўваць дэфармаваныя дэталі. Пры праходжанні паваротаў выкарыстоўваюцца куткі ці ж гнуць трубы па адмысловай тэхнолагі, што не заўсёды магчыма. Знітоўванне вертыкальных і гарызантальных частак вузла выконваецца пад прамым вуглом, для забеспячэння бесперашкоднага цеплавога пашырэння. Калі трубаправод з гарачай і халоднай вадой размяшчаюцца побач, то гарачая павінна знаходзіцца вышэй, інакш на халоднай з'явіцца кандэнсат.

Рэзьбавыя элементы каштуюць дорага, таму іх колькасць стараюцца падлічыць дакладна і не бяруць з запасам, а фітынгі і трубы даступныя па цане, таму іх купляюць больш неабходнага аб'ёму, так як частка матэрыялу можа сапсавацца пры няўдалай зварцы.

Крепеж труб выконваецца з крокам 500 мм, яго варта купіць з астатнім матэрыялам. Работы па знітоўваннем труб праводзяцца пры тэмпературы памяшкання не ніжэй +5? C.

Інструменты для працы

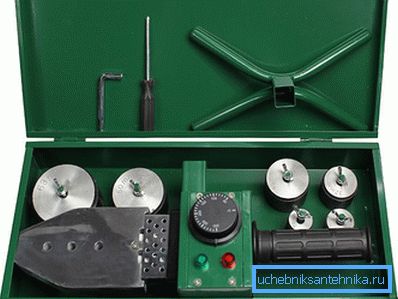

1. Бытавой электрапаяльніка для труб з наборам асадак патрэбнага дыяметра.
2. Вострыя нажніцы па метале.
3. Рулетка, аловак.
4. Шейвер - інструмент для зачысткі армаваных труб.

матэрыялы

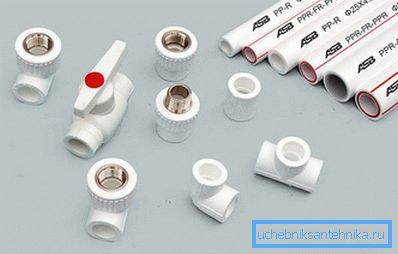

Акрамя пластыкавых труб патрэбнага дыяметра, якія маюць стандартную даўжыню 4 м, спатрэбяцца злучальныя дэталі:

• злучальныя муфты для прамых адрэзкаў;
• траякі і крыжавіны для адгалінаванняў;
• заглушкі для герметычнага зачынення рэшт трубы;
• фітынг з разьбой для злучэння з прыборамі і запорной арматурай;
• шаравыя краны;
• хамуты для мацавання труб на сценах.

Разводка трубаправода выконваецца пасля ўстаноўкі сантэхнікі і замацавання радыятараў. Схема размяшчэння труб адзначаецца на сценах, па разметцы фіксуецца крапеж.

пайка

Для мантажу труб выбіраюць зручнае месца, можна знітоўваць асобныя вузлы, а потым злучаць іх у агульны трубаправод.

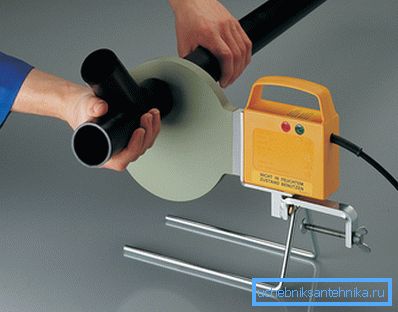

1. Пасля ўстаноўкі асадкі на паяльнік прыбор ўключаецца ў сетку для награвання. Звычайная тэмпература апарата 260? C, пры яе дасягненні спрацоўвае рэле.
2. Ад трубы адразаецца дэталь патрэбнай даўжыні, галоўнае, не пашкодзіць матэрыял нажніцамі і выканаць разрэз пад прамым вуглом. Калі застаюцца задзірыны, іх старанна зачышчаюць.
3. Канцы адрэзка абястлушчваюць.
4. Калі выкарыстоўваецца труба са пластом армавання, яе папярэдне зачышчаюць Шейвера. Інструмент здымае пласт да ніжняга пласта прапілену і далей выконваюцца тыя ж дзеянні, што і з звычайнай трубой.
5. Цяпер адмераецца глыбіня знітоўкі, для гэтага край трубы заводзіцца ў фітынг або муфту і рысачкай адзначаецца глыбіня апускання. Нагрэў трубы адбываецца звонку, а фітынга знутры. Яны адначасова ўстаўляюцца ў асадкі, калі па неспрактыкаванасці вы не можаце гэта выканаць, то перш за апранайце фітынг. Час ўтрымання дэталяў на асадцы залежыць ад іх дыяметра - 16 мм - 4 секунды, 20 мм - 5 секунд, 25 мм - 7 секунд, 32 мм - 8 секунд. Чым больш труба, тым даўжэй яна разаграваецца.
6. Здымаюць дэталі адначасова плыўным рухам без проворачивания, і адразу ўстаўляюць адзін у аднаго да вызначанай лініі. У такім становішчы ўтрымліваюць 5-6 секунд для фіксацыі пластыка.

Нельга рухаць дэталі, інакш шво не будзе герметычным.

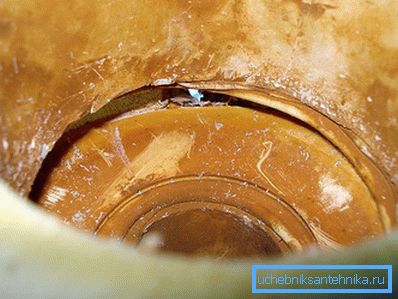

Зазірнуўшы ў трубу можна ацаніць якасць шва, калі матэрыял быў перагрэўся, паўстане пацёк, які перакрывае ўнутраную прастору. Няўдалае злучэнне варта расцаніць як набыты вопыт і выканаць новае. Усе элементы паслядоўна зварваюцца па адной схеме.

Трэба правільна размеркаваць чарговасць злучэння дэталяў, каб не прыйшлося весці зварку ў цяжкадаступным месцы.

Злучаючы чарговы адрэзак з асноўнай магістраллю, прыйдзецца трымаць паяльнік на вазе, адна яго насадка ўстаўляецца ў трубу, а на другую апранаецца трайнік.

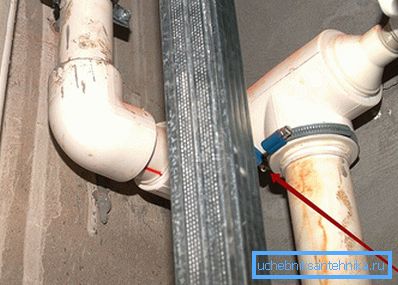

Нельга дапускаць вільгаці і забруджвання на трубах, гэта вядзе ў дэфармацыі швоў і з'яўленню працёкаў ў працэсе эксплуатацыі. Усе дэталі для мантажу сістэмы павінны быць ад аднаго вытворцы, інакш яны будуць адрознівацца хімічным складам і не атрымаецца герметычнае злучэнне.

відэа

У гэтым відэа вы зможаце паглядзець, як самастойна выконваецца пайка поліпрапіленавых труб і мантаж змяшальніка:
