Шафа кіравання помпамі

Шафа кіравання помпамі - мозг сістэмы аўтаномнага водазабеспячэння, ён дазваляе кантраляваць іх працу. Дзякуючы яго ўстаноўцы працягваецца эксплуатацыя абсталявання і эканоміцца ​​электраэнергія. Шафа з'яўляецца месцам, дзе сабраны ўсе кантрольныя і ахоўныя блокі. Такія блокі фармуюцца для сістэм водазабеспячэння, каналізацыі, пажаратушэння, ацяплення.

прызначэнне

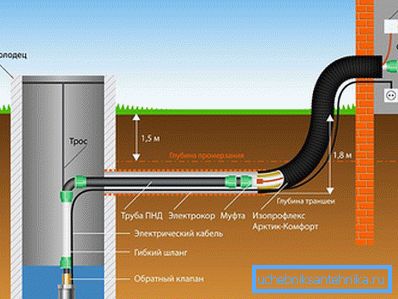

Прынцып працы шафы кіравання

У шафе кампактна размяшчаюцца элементы кіравання некалькімі інжынернымі сістэмамі: падачы вады, яе адвядзення і дрэнажавання. У размеркавальнай канструкцыі ўсталяваныя блокі, якія кіруюць свідравін погружным помпай, якія забяспечваюць функцыянаванне водазабеспячэння і ацяплення, і дрэнажным, выкарыстоўвальным для аўтаматычнай адпампоўкі вады. Усе элементы кантролю і камутацыя абаронены металічнымі сценкамі ад знешняга ўздзеяння. У функцыі прылады ўваходзіць:

  1. Арганізацыя ручнога і аўтаматычнага рэжыму кіравання, абарона помпаў ад кароткіх замыканняў і лімітавых перагрузак, выключэнняў неполнофазного рэжыму эксплуатацыі.
  2. Адсочванне асноўных параметраў сістэмы водазабеспячэння: узроўня вады, ціску ў трубах, тэмпературы і іншых дадзеных, якія аказваюць уплыў на стабільнасць працы помпы. Інфармаванне аб стане рабочых механізмаў.
  3. Плыўны пуск і прыпынак электрычнага рухавіка.
  4. Абарона ад абрыву фазы.
  5. Памяншэнне спажывання электраэнергіі.
  6. Рэгуляванне змены помпаў у выпадку аварыі і выхаду аднаго з ладу.
  7. Абвестка пра аварыю з дапамогай сігналу рэле «сухі ход».
  8. Ажыццяўленне работы ў спячым рэжыме, калі няма разбору вады.
  9. Пры кіраванні некалькімі помпамі ажыццяўляецца перыядычная змена працоўнага агрэгата, што дазваляе выраўнаваць знос абсталявання.

праца шафы

Прынцып працы шафы прадугледжвае ўключэнне рухавіка помпы пры паступленні сігналу на датчык, па ўзгадненні з кіраўніком блокам задаецца рэжым працы. Кіраванне можа ажыццяўляцца ў ручным рэжыме пры дапамозе кнопак і ў аўтаматычным. Другі варыянт з'яўляецца асноўным.

стандартная камплектацыя

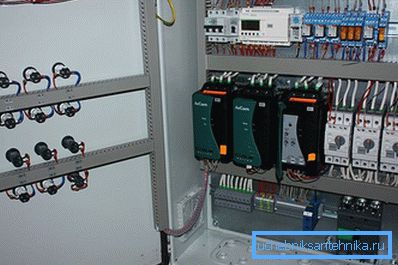

Шафа кіравання помпамі з прыладай плыўнага пуску

Шафы кіравання для ўсіх тыпаў помпаў маюць аднолькавую камплектацыю:

  • Корпус - палукашак з металу, у якім размяшчаецца электрамеханічнае абсталяванне.
  • Блок кантролю фаз - тры датчыка, якія паведамляюць аб працы кожнай фазы. Ён размяшчаецца перад апаратнай часткай.
  • Асабовая панэль - на ёй усталяваныя пускавыя кнопкі «Пуск» і «Стоп», індыкатары працы помпаў і рэле, пераключальнае аўтаматычны рэжым на ручной.
  • Засцерагальнік - рэле, якое спрацоўвае пры кароткім замыканні. Прылада мае плаўкі элемент, які пры высокім напружанні згарае і размыкает ланцуг, абараняючы ад пашкоджання ўсё абсталяванне шафы і абмотку электрарухавіка.
  • Контактор - з'яўляецца перамыкачом, якія забяспечваюць паступленне энергіі на клемы помпы, і адключальны апарат ад напружання.
  • Кіраўнік блок - ажыццяўляе кантроль над рэжымамі працы помпы. Клемы яго датчыкаў знаходзяцца ў свідравіне або баку, а ў выпадку дрэнажнай помпы - у сэптык. Камплект датчыкаў - зніжэння і павышэння ўзроўню вады і перапаўнення, дае каманду на ўключэнне або выключэнне агрэгата.
  • Частотны пераўтваральнік - забяспечвае плыўны пуск і прыпынак асінхроннага рухавіка, рэгулюе частату кручэння на пачатковым этапе і ў момант адключэння.
  • Датчыкі тэмпературы і ціску звязаныя з контакторы, іх паказанні не дазваляюць ўключыць агрэгат у недапушчальных умовах - пры адмоўнай тэмпературы і высокім ціску.

Габарыты шафы залежаць ад колькасці кантрольнай апаратуры і ўскладзеных функцый. Масіўная канструкцыя мае падлогавае выкананне, а пры кампактным памеры шафа замацоўваюць на сцяне.

віды прылад

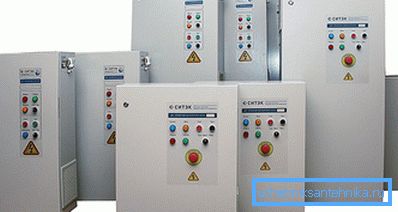

Разнавіднасці шаф кіравання помпамі

Выпускаецца некалькі разнавіднасцяў шаф кіравання помпамі:

  • з прамым пускам - прылады кампактныя і простыя ў кіраванні, уключаюць і выключаюць патрэбны лік помпаў, выконваюць аўтаматычную змену агрэгатаў;
  • з адным частотным пераўтваральнікам - плаўна рэгулююць хуткасць рухавіка, зніжаюць спажыванне энергіі;
  • з прыладай плыўнага пуску - забяспечваюць абарону агрэгатаў ад механічных перагрузак, гідраўдараў і пускавога току;
  • з пераўтваральнікамі частоты, усталяванымі на ўсіх рухавіках (ад 1 да 5) - падтрымлівае параметры эксплуатацыі згодна з паказаннямі датчыкаў, падлучае рэзервовыя помпы ў аўтаматычным рэжыме.

абслугоўванне

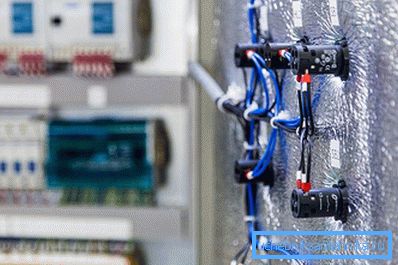

Абслугоўванне шафы кіравання помпамі

Вытворца забяспечвае абсталяванне тэхнічным пашпартам і інструкцыяй. Перад уключэннем аўтаматыкі неабходна азнаёміцца ​​са схемай і рэкамендацыямі. Абслугоўванне шаф заключаецца ў чыстцы фільтраў вентыляцыі, замене зношаных дэталяў, падцягванні кантактаў і крапежных шруб. Вентылятар і радыятар пераўтваральніка маюць патрэбу ў выдаленні пылу. Пры сур'ёзных паломках выконваецца гарантыйнае абслугоўванне.

Уся работа па абслугоўванню шафы выконваецца пры адключаным харчаванні.

відэа

Паглядзіце, як самастойна можна зрабіць шафа кіравання помпай, выдаткаваўшы на гэта ўсяго 30 хвілін:

Кампанія АльфаТех паказвае свае шафы кіравання для помпаў і распавядае пра іх:
