Трубогиб для профільнай трубы самому

Пры будаўніцтве цяпліцы, працы на прысядзібным участку ці пракладванні трубаправода ўзнікае неабходнасць сагнуць пад пэўным вуглом трубу або металічную паласу. Для гэтых мэтаў ёсць спецыяльны інструмент - трубогиб. Можна набыць яго ў краме ці вырабіць трубогиб для профільнай трубы сваімі рукамі. Такое прыстасаванне здольнае гнуць вырабы з алюмінія, медзі і сталі.

разнавіднасці

Мадэлі прылады адрозніваюцца прынцыпам працы:

1. Найменшай магутнасцю валодаюць ручныя інструменты, якімі можна сагнуць трубу з мінімальным дыяметрам.
2. Для вырабаў большага памеру спатрэбіцца прыкласці намаганні гідраўлічнага прывада. Такая мадэль выкарыстоўваецца прафесіяналамі і дазваляе выконваць істотны аб'ём працы ў кароткі тэрмін.
3. Трубогиб з электрычным прывадам вырабляецца ў стацыянарным і мабільным варыянце. З яго дапамогай можна згінаць трубы рознага дыяметра, а ручная мадэль настроена толькі на адзін тыпаразмер. Выкарыстанне электрамеханічнага інструмента гарантуе дакладны кут выгібу і не выклікае дэфармацыю профілю трубы.

спосабы ўздзеяння

• Намотка - труба мацуецца да гнуткавых роліку, які намотвае яе на сябе, ствараючы зададзены кут.
• Арбалетныя метад - труба абапіраецца на два стацыянарных роліка, а трэці праціскае яе пасярэдзіне.
• Вальцаваннем - канструкцыя мае тры рухомых роліка, размешчаных у адной плоскасці. Цэнтральны ролік пракатвае і ўціскае выраб.
• Абкатка - труба заціскаецца на шаблоне, а рухомы ролік пракатвае яе па контуры.

Трубы нельга выгінаць на любую велічыню вугла, існуюць спецыяльныя даведнікі, у якіх паказваюцца дапушчальныя значэння для вырабаў з розным перасекам і таўшчынёй сценак.

выраб інструмента

Такім чынам, як зрабіць інструмент для згінання труб? Найпросты варыянт ручнога трубогиба вырабляюць з дрэва. Выразаецца шаблон, які адпавядае па форме радыусе згінацца вырабы. Яго таўшчыня трохі перавышае памер трубы. Забяспечыць надзейную фіксацыю дазволіць выпілоўванне па тарцы скошанага профілю. Шаблон выконваецца з двух змацаваных дошак. Нарыхтоўку трывала замацоўваюць на краі стала або варштата. Побач прыкручваецца драўляная дошчачка, якая паслужыць упорам для трубы.

Працэс згінання алюмініевай або танкасценнай сталёвай профільнай трубы адбываецца наступным чынам - канец вырабы ўстаўляюць у прамежак паміж шаблонам і упорам, бяруцца за процілеглы частку і асцярожна згінаюць яе. Труба кладзецца па тарцы драўлянага шаблону. Каб далучаць менш намаганняў, можна ўставіць ўнутр вырабы металічны прут ці надзець зверху трубу большага памеру. З яе дапамогай можна выканаць арку для цяпліцы. Каб размясціць доўгую трубу, шаблон усталёўваюць на адкрытым прасторы, напрыклад, на сцяне ці плоце.

Па такім жа прынцыпе робіцца канструкцыя з металічных гаплікаў. На падставе малюецца патрэбны радыус і па лініі набіваюцца дэталі. Іх становішча можна змяняць для розных дыяметраў згінання труб.

Станок для ручной гнуткія

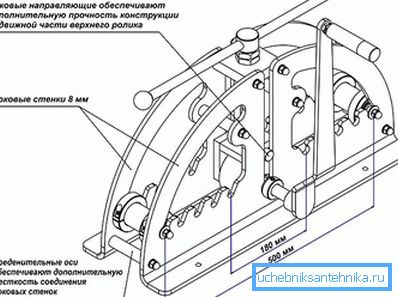

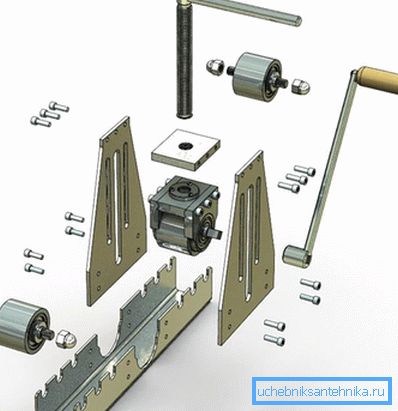

Каб вырабіць ручной трубогиб, неабходна мець (ці самому накрэсліць) чарцяжы і па іх вырабіць неабходныя дэталі. Канструкцыя трубогиба забяспечвае паступовае выгінанне трубы ў зберагалым для яе рэжыме. Такім прыстасаваннем карыстаюцца прафесіяналы, каб не дэфармаваць вырабы.

Рама для станка можа вырабляцца з металу або дрэва. З драўлянымі дэталямі працаваць прасцей, але яны хутка зношваюцца і маюць меншую прадукцыйнасць. Самастойна вырабляюць мадэлі, у якіх працяжкі трубы выконваюць кручэннем цэнтральнага прыціскной роліка, але прасцей выканаць станок з пракруткай аднаго з апорных ролікаў. Калі на такую ​​канструкцыю ўсталяваць ланцуговую перадачу, то эфектыўнасць павялічыцца. Для вырабу простай канструкцыі спатрэбіцца:

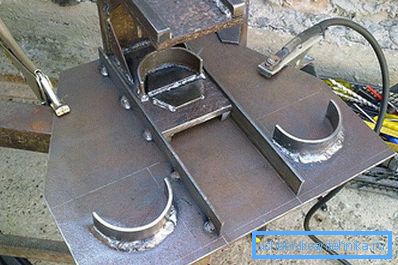

1. Трывалае металічная падстава, якое замацоўваецца на роўнай паверхні.
2. Бяруцца 4 прастакутныя пласціны, у якіх прасвідроўваюцца адтуліны для замацавання валаў.
3. Шрубавым мацаваннем пласціны злучаюцца з падставай.
4. У гатовыя пазы ўстаўляюцца ролікі падыходнага дыяметра. Валы мацуюцца пры дапамозе шпілек і гаек.
5. Канструкцыя для ўстаноўкі прыціскной вала, дэфармуе трубу, вырабляецца з чатырох профільных труб і прываранай зверху пласціны.
6. У пласціне выконваецца адтуліну для ўстаноўкі шрубы, з дапамогай якога будзе прыціскацца і падымацца цэнтральны вал.
7. Для замацавання асноўнага вала спатрэбіцца П-вобразная дэталь, якая размяшчаецца паміж стойкамі. У яе бакавых частках выконваюцца адтуліны для фіксацыі вала, а да верхняй пласціне мацуецца шруба.
8. Да аднаго з ніжніх валаў мацуецца ручка для пракаткі труб.

Варыянтаў вырабу трубогибов досыць шмат, яны адрозніваюцца складанасцю выканання. Відэа дапаможа разабрацца з нюансамі выканання складанай працы. Калі вы не мае зварачнага апарата і навыкаў працы са складанымі інструментамі, можна вырабіць просты шаблонны трубогиб.

відэа

Паглядзіце падборку відэа, у якой паказана, як зрабіць самыя простыя трубогибы:
