Ўстаноўка прыбораў уліку сцёкавых вод

Забеспячэнне жылой забудовы інжынернымі камунікацыямі з'яўляецца важным аспектам павышэння камфортнасці пражывання. Пражыванне ў індывідуальным доме адрозніваецца вялікім спажываннем вады на гаспадарчыя патрэбы без наступнай ўтылізацыі: паліў агарода, саду, спажыванне вады людзьмі і жывёламі і г.д. Каб не аплачваць паслугі па водаадвядзенню за спажытую ваду, патрабуецца ўстаноўка прыбораў уліку сцёкавых вод. Лічыльнік пакажа, што рэальна ў каналізацыю сыходзіць значна менш вады, чым паступае ў хату.

Расходомер сцёкавых вод ўяўляе сабой высокатэхналагічны прыбор, які мае ў сваёй канструкцыі электронныя кампаненты і забяспечвае дакладнасць і надзейнасць вымярэнняў. Выкананне прыборнай базы і вузлоў прыбора дазваляе працаваць у хімічна агрэсіўных асяроддзях, без страты надзейнасці і дакладнасці праводзяцца вымярэнняў.

як працуюць

Лічыльнікі каналізацыі падзяляюцца на наступныя віды ў залежнасці ад таго, які прынцып дзеяння ляжыць у аснове іх працы:

  • ультрагукавыя;
  • электрамагнітныя;
  • рычажно-маятнікавыя.

Па метадзе вымярэнняў прыборы ўліку сцёкаў падзяляюцца на два выгляду:

  • Ўлік ўзроўню патоку сцёкаў у трубе. Колькасць сцёкаў вызначаецца ў залежнасці ад велічыні канала.
  • Улік хуткасці патоку сумесна з узроўнем патоку сцёкаў у трубе. Колькасць сцёкаў вызначаецца па прынцыпе «плошча-хуткасць».

ультрагукавыя лічыльнікі

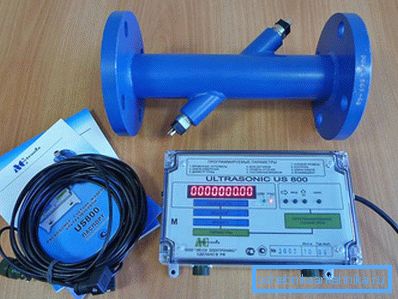

ультрагукавой

Высокадакладныя прыборы, прызначаныя для вымярэння колькасці вадкіх бруду. Вымярэння адбываюцца з дапамогай датчыкаў па метадзе «плошча-хуткасць», якія лёгка ўсталёўваюцца ў калектары. Выкарыстоўваюцца ў адкрытых каналах, самацёчная сістэмах, безнапорных трубаправодах, у прамысловай сферы для камерцыйнага ўліку. Пры камплектацыі прыбораў гідрастатычнага датчыкамі акрамя кантролю за аб'ёмамі скіду ажыццяўляецца маніторынг за напаўненнем каналізацыйнай сеткі.

Мантаж ажыццяўляецца ўнутры трубаправода або каналах без правядзення дадатковых будаўнічых работ.

Праца ультрагукавых датчыкаў заснавана на вымярэнні рознасці часу праходжання імпульсаў ультрагукавога ваганні па кірунку руху патоку вадкасці і супраць яго. На вымяральным ўчастку ўсталёўваюцца датчыкі (п'езаэлектрычныя пераўтваральнікі), якія распачнуць ўзбуджэнне гэтых імпульсаў.

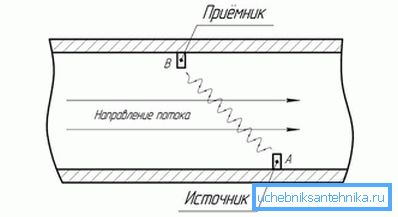

Прынцып працы ультрагукавога лічыльніка

Ультрагукавой датчык усталёўваецца пад вуглом адносна перасеку патоку. Хуткасць можа вымярацца па аднаму або двум прамяням ультрагукавых ваганняў. Датчыкі працуюць напераменку, спачатку ў якасці выпраменьвальніка, затым у якасці прымача. Рух вадкасці выклікае змену часу поўнага распаўсюджвання сігналаў па струмені і супраць яго. На аснове атрыманых сiгналаў вызначаецца хуткасць і аб'ём сцёкаў у трубаправодзе.

Годнасці прыбораў дадзенага тыпу заключаецца ў іх універсальнасці, магчымасці ўстаноўкі ў трубаправодах любы геаметрыі дыяметрам да 9 м. Вымярэння адбываюцца ў любым кірунку патоку. Збудаванне дадатковых калодзежаў або вымяральных камер для ўстаноўкі прыбора не патрабуецца.

Да недахопаў прыбораў можна аднесці неабходнасць пастаяннай ачысткі датчыкаў. Неаднароднасць сцёкаў, наяўнасць бурбалак, завісі зніжаюць дакладнасць паказчыкаў. Хібнасць вымярэнняў дасягае 5%.

электрамагнітны прынцып

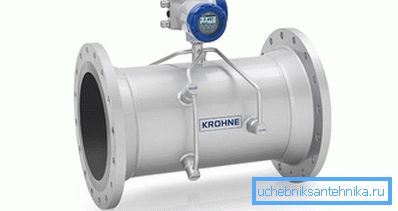

электрамагнітны

Гэта простыя, але надзейныя прыборы для вымярэння аб'ёму сцёкавых вод, у тым ліку неачышчаных. Ўжываюць на самацёчная і напорных каналізацыйных сістэмах, пры ўмове, што ціск у напорных сцёках не перавышае 40 бар.

Прынцып дзеяння вымяральнікаў аб'ёму сцёкаў заснаваны на вымярэнні электрарухаючая сілы (ЭРС), якая ўзнікае ў сцёкавых водах пры праходжанні праз штучнае магнітнае поле. Хуткасць патоку вадкасці прама прапарцыйная якая ўзнікае ЭРС, якая пераўтворыцца ў сігнал, які паступае на дысплей прыбора кантролера. Вымярэнне аб'ёмаў сцёкаў магчыма толькі ў тым выпадку, калі яны праводзяць электрычны ток, так як дзеянне прыбораў заснавана на законе Фарадея (магнітнай індукцыі). Вадкасць, якая праходзіць праз магнітнае поле выступае ў ролі рухомага стрыжня. Яна ініцыюе электрычны ток, які залежыць ад хуткасці руху сцёкаў.

Годнасць электрамагнітных прыбораў складаецца ў іх універсальнасці, яны дазваляюць вымяраць любыя віды вадкіх адходаў, якія праводзяць электрычны ток, уключаючы неачышчаных сцёкі. Прыборы стабільна паказваюць высокадакладныя дадзеныя пры ўмове наяўнасці сістэмы самаачысткі электродаў.

Савет! Да недахопаў можна аднесці нестабільную працу пры наяўнасці моцных электрамагнітных перашкод. Кошт расходомера залежыць ад дыяметра трубы або канала, так як выкананне першаснага пераўтваральніка павінна быць заўсёды полнопроходное.

Рычажно-маятнікавыя вымяральнікі сцёкаў

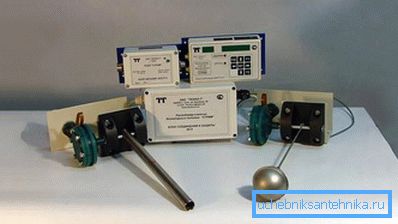

Рычажно-маятнікавай

Вобласць прымянення прыбораў - безнапорныя адкрытыя і закрытыя каналізацыйныя каналы. Прынцып дзеяння складаецца ў вымярэнні ўзроўню і сярэдняй хуткасці патоку. Вымярэння праводзяцца пастаянна. Памеры канала, інфармацыя аб бягучым значэнні ўзроўню патоку дазваляюць вылічыць бягучае значэнне папярочнай плошчы перасеку сцёкаў. Аб'ём сцёкаў вызначаецца як твор расходу якія праходзяць бруду за адзінку часу вымярэння. Прадукцыйнасць прыбора вызначаецца як твор перасеку патоку на яго хуткасць.

Прыбор ўяўляе сабой прылада з замацаваным на восі рычагом, на якім жорстка прымацаваны сферычны паплавок. На іншым канцы рычага ўсталяваны датчык кута адхіленні рычага адносна вертыкалі да гарызантальнай лініі. Пры адсутнасці сцёкаў рычаг знаходзіцца ў вертыкальным становішчы. Пры наяўнасці сцёкаў паплавок падымаецца або апускаецца, змяняючы кут нахілу ў залежнасці ад узроўню сцёкаў у трубе. Праз паказанні кута нахілу вызначаецца ўзровень бруду.

Прынцып працы маятнікавай лічыльніка

Для вымярэння хуткасці выкарыстоўваецца іншы вузел, які ўяўляе сабой паваротную лопасць з нержавеючай сталі. Лопасць замацаваная на восі. Адзін канец лопасці свабодна апускаецца ў вадкія адкіды. На восі замацаваны датчык, які паказвае хуткасць патоку па куце адхіленні лопасці ў залежнасці ад сілы плыні.

Дадзеныя прыборы забяспечваюць высокую дакладнасць вымяраных параметраў ўліку сцёкаў па-за залежнасці ад наяўнасці забруджванняў у трубе і іншых фактараў.

Перад тым як выбраць мадэль расходомера, неабходна ведаць, якія патрабаванні прад'яўляюцца да сістэмы каналізацыі і які тып вадаводаў выкарыстоўваецца.

Сеткі каналізацыі можна падзяліць на адкрытыя і закрытыя. Закрытыя сеткі дзеляцца на напорныя і безнапорныя. Да безнапорным ставяцца і адкрытыя каналы. Па напорных каналах сцёкі рухаюцца пад уздзеяннем помпаў, у безнапорных, а таксама адкрытых - самацёкам з-за нахілу трубаправода.

Для вымярэння ў напорных трубаправодах выкарыстоўваюць прыборы з датчыкамі. Электрамагнітныя або ультрагукавыя расходомера падбіраюцца зыходзячы з уліку разліковых выдаткаў сцёкаў.

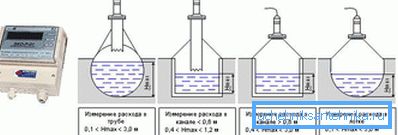

Ўстаноўка расходомера ў адкрытым канале

Наладзіць улік сцёкавых вод у самацёчная трубаправодах - больш складаная задача. Адкрытыя ці закрытыя каналы характарызуюцца рухам бруду самацёкам пад дзеяннем сілы цяжару з невялікай хуткасцю.

Прыборы, вымяраюць толькі ўзровень вадкасці, даюць паказанні для далейшага разліку аб'ёмаў сцёкаў з улікам дадзеных перасеку канала. Для адкрытых каналаў выкарыстоўваюць рычажно-маятнікавыя расходомера.

Больш дакладныя вынікі даюць прыборы другога віду, вымяраюць па прынцыпе «плошча-хуткасць». Ўзровень вадкасці ў безнапорных каналах не мае пастаяннага значэння. У прыватным доме сліў можа адбывацца перыядычна, там сліў будзе незагружаным асноўны час, таму выкарыстоўваюцца дадзеныя па плошчы патоку, яго хуткасці за прамежак часу.

Для вымярэння хуткасці ў безнапорных закрытых каналах выкарыстоўваюць ультрагукавыя і электрамагнітныя расходомера. Канкрэтныя мадэлі падбіраюць у залежнасці ад дыяметра трубаправода.

Вузел уліку сцёкавых вод

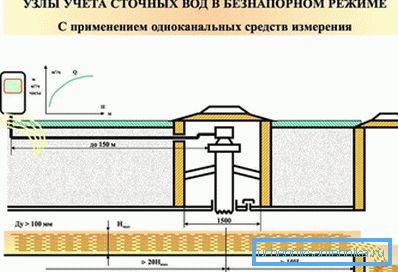

Вузел ўліку ў безнапорныя рэжыме

Вузел уліку сцёкавых вод ўяўляе сабой сукупнасць сродкі вымярэння выдаткаў сцёкавай вады, студні, для размяшчэння прыбораў уліку і іх тэхнічнага абслугоўвання, і адрэзка трубы, на якім вырабляюцца вымярэння. Сродкі вымярэння складаюцца з першаснага пераўтваральніка (датчыка) і другаснага пераўтваральніка, у якім адбываецца апрацоўка, захоўванне i адлюстраванне вымеранай інфармацыі. Калодзеж майструюць спецыяльна на дадзеным участку трубаправода. Трубаправод павінен быць прамалінейным ў адрэзку вымярэнняў сцёкаў.

Перад выбарам тыпу расходомера патрабуецца адзнака неабходнасці і мэтазгоднасці ўстаноўкі прыбора ўліку і выбар месца для мантажу прыбора.

Пры прыладзе вузла ўліку ў індывідуальнай забудове, месца варта выбіраць да кропкі злучэння з агульнай каналізацыяй.

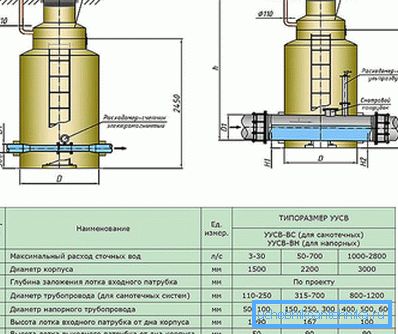

Варыянты вузлоў ўліку

Пры выбары сродкаў вымярэнняў прыбор павінен рэгістраваць значэння расходу сцёкаў ва ўсім дыяпазоне расходаў для наяўнага дыяметра трубаправода. Дакладнасць вымярэнняў павінна быць высокай, дапускаецца хібнасць не больш за 5%. Сістэма ўліку павінна акумуляваць ўсю інфармацыю, падаваць звесткі аб сумарным накапляльным аб'ёме, перыядах вымярэнняў і прастою. Энергазабеспячэнне расходомера павінна быць бесперабойным з запасным крыніцай харчавання.

Ўчастак трубаправода, дзе усталёўваецца прыбор уліку, павінен быць прамалінейным. Размяшчаць расходомер варта ў самой ніжняй частцы індывідуальнай каналізацыйнай сеткі, дзе знаходзіцца максімальную запаўненне трубаправода.

На кожны вузел патрабуецца праект, які ўзгадняецца з ведамствамі і арганізацыямі, якія абслугоўваюць каналізацыйныя сеткі. Пасля атрымання ўсіх дазваленчых дакументацыяй і выканання праекта заключаецца дагавор на абаненцкае абслугоўванне.

відэа

Ультрагукавой расходомер сцёкавых вод у дзеянні:
