Абаграванне труб грэе кабелем: як адбываецца працэс

Пры будаўніцтве загарадных дамоў усе меры па ўцяпленні камунікацый павінны прадугледжвацца загадзя (заглыбленне ў грунт ніжэй кропкі прамярзання, ўцяпляльнікі з минваты, пенапалістырола, вспененного поліэтылену), але часам усяго гэтага няма. Вы можаце сутыкнуцца з малозаглубленной траншэяй, трубамі, якія праходзяць па неацяпляемым памяшкання, і ў такіх выпадках вас можа выбавіць грэе кабель для трубаправодаў.

Ніжэй мы разгледзім, што гэта такое, як яго мантуюць, а таксама прадэманструем вам відэа ў гэтым артыкуле.

уцяпленне трубаправода

Які грэе кабель

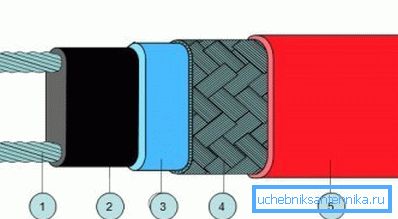

• Самарэгулявальнай грэе кабель для абагрэву труб вырабляецца ў выглядзе істужачнага абагравальніка, дзе паўправадніковая палімерная матрыца награваецца за кошт двух паралельных правадыроў. Характэрна, што пры мантажы такога кабеля інструкцыя дазваляе рэзаць яго для злучэння ў любым месцы, не баючыся, што там паўстане халодная зона. Акрамя таго, такая істужачная канструкцыя здольная сама рэгуляваць колькасць вылучаемага цяпла на кожным асобным участку, такім чынам, такі кабель не можа перегореть ў прынцыпе.

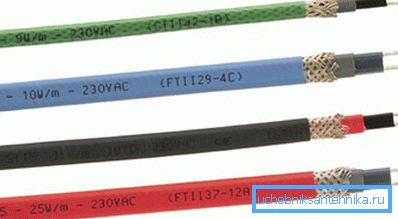

• Дзякуючы двайны ізаляцыі мадыфікаваным полиолефином прылада набывае механічную абарону (сціранне, ўдары), абарону ад актыўных хімічных рэчываў, воданепранікальнасць і высокія дыэлектрычныя ўласцівасці. Варта ўлічваць, што кошт такога рэзістыўнага прылады нашмат вышэй, чым у ПНСВ, затое тут практычна не патрэбны пастаянны кантроль, так як рэгуляванне адбываецца самастойна.

Што ўлічваць пры разліку магутнасці

Для таго каб правільна выбраць рэзістыўнае прылада, вам у асноўным трэба ўлічваць тры галоўныя фактары, гэта 1) магутнасць іншай цеплаізаляцыі; 2) матэрыял, з якога зроблена труба; 3) дыяметр трубаправода.

Заўвага. Калі вы ўсталявалі грэе кабель для вадаправода ўнутры трубы, то гэта зусім не азначае, што яна больш не мае патрэбу ў ўцяпленні. Калі вырабіць дадатковую цеплаізаляцыю мінеральнай ватай, пенаполістырол або вспененным поліэтыленам, то гэта значна знізіць цепластраты, такім чынам, выдаткі на электраэнергію таксама будуць менш.

мантаж

Заўвага. Калі гэта будзе грэе кабель для каналізацыі ўнутры трубы, то яго можна набываць з любой абалонкай, а вось для вадаправода фторополимерная ізаляцыя павінна мець допуск на харчовую прыдатнасць.

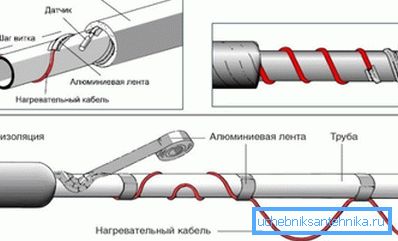

Існуе два асноўных спосабу, з дапамогай якіх укладваюць самарэгулявальную грэе кабель для труб - унутраны і вонкавы мантаж. Але для апошняга метаду ёсць некаторыя варыянты, адзін з якіх паказаны на верхнім малюнку, так, яго можна падвязваць ўздоўж трубы ў адзіным ліку па прамой лініі, можна ўкладваць яго таксама з двух бакоў, а акрамя таго, яго мантуюць хвалістай лініяй або па спіралі.

Але такія варыянты выкарыстоўваюцца ў асноўным толькі тады, калі каналізацыя або вадаправод ўжо задзейнічаны і ўзніклі праблемы з замярзаннем, а акрамя гэтага такая Які грэе стужка ўжываецца для зімовага абагравання дахаў (абарона ад абледзянення).

Перш чым набыць такая прылада, вам трэба пераканацца, што яно прадаецца сумесна з камплектам, прызначаным для яго раздзелкі, куды ўваходзяць муфта і сальнік, які абараняе кабель ад пранікнення вады ўнутр, пад ізаляцыю. Акрамя таго, ўстаноўка грэе кабеля ўнутры трубы пачынаецца менавіта з мантажу на яго спачатку муфты, а потым сальніка, які шчыльна прылягае да абалонцы.

Зрабіць гэта пажадана да таго, як вы зачысціце канцы - так вы палегчыце працэс - гэта значна зручней і хутчэй.

Пасля таго, як вы надзелі сваімі рукамі муфту і сальнік, можна прыступаць да разделке і для гэтага нам спатрэбіцца адступіць ад краю 100-120 мм. Спачатку надрезают ізаляцыю па перыметры, але толькі надрэзаць, каб не пашкодзіць экран - пасля надрэзу сагніце кабель у гэтым месцы некалькі разоў і зрэз атрымаецца поўным.

Пасля гэтага разразаеце ізаляцыю ўздоўж і здымаеце яе (з краю можна аддзяляць яе нажом - так зручней).

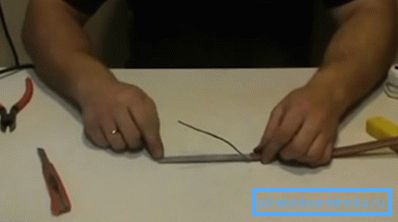

Пасля таго, як Вы здыміце ізаляцыю, перад вамі будзе экраніруючая оплётка, якую трэба расплесці і скруціць у жгутик, як гэта зроблена на фота ўверсе - у далейшым вы падключыце яго да зазямленню. Зараз вам трэба вызваліць награвальную матрыцу і для гэтага адступеце ад краю верхняга зрэзу 15-20 мм і вельмі акуратна, каб не пашкодзіць самую Матрыцу, надрэзаць абалонку па перыметры, зрэшты, працэс адбываецца сапраўды так, як і з верхнім пластом.

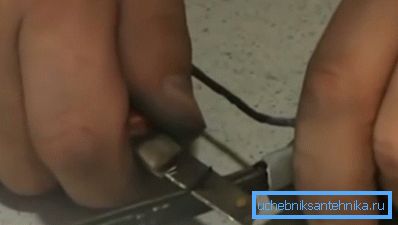

Цяпер вы дабраліся да самай матрыцы і вам трэба ачысціць драты для падлучэння, зняўшы з іх нажом абалонку, але гэта ужо даць некалькі складаней, у параўнанні з двума верхнімі ізалявальнымі пластамі, ад якіх вы пазбавіліся. Для ажыццяўлення задуманага разгарніце стужку рубам і вельмі асцярожна здымайце пластык, дакладна так, як вастрыць аловак - вы бачыце фрагмент працэсу на верхняй фатаграфіі.

Зрабіце такую ​​зачыстку з двух бакоў і акуратна выцягніце жылы, развядучы іх па баках, каб была магчымасць абрэзаць ўжо непатрэбную абалонку - можна, вядома, разрэзаць матрыцу ўздоўж, пасярэдзіне, але ўлічваючы яе жорсткасць, вам будзе зрабіць гэта досыць складана.

Цяпер, апранаем на аголены жылы спецыяльную двухканальную асадку з камплекты, але перш за заліваем у адтуліны герметык, каб забяспечыць воданепранікальнасць (пасля мантажу яшчэ раз дадайце герметык ў адтуліны). На кожную жылу (экран у тым ліку) апранаеце пластыкавыя трубкі з таго ж камплекты, а на канцы жыў металічныя трубкі, якія заціскаюць пасатыжамі або клеммником.

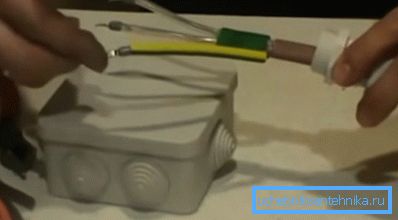

Цяпер кабель гатовы да падлучэння ў шчыт або спецыяльную скрынку, як на верхняй фатаграфіі.

Заўвага. Зваротны канец кабеля трэба загерметызаваць. Для гэтага здымаеце 20-25 мм верхняй ізаляцыі, пакідаеце там 5-7 мм экрана і адзін з правадоў матрыцы ўкарочваеце на 5 мм - кароткага замыкання не адбудзецца.

Зверху апранаеце термоусадку з камплекты і падаграваць яе запалкай.

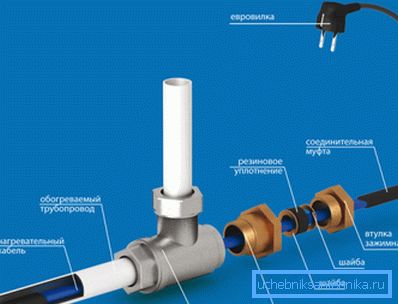

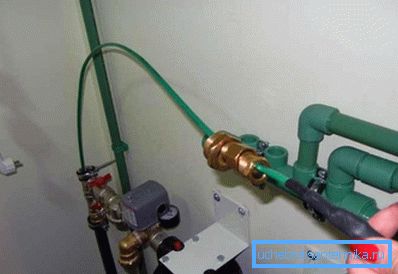

Зараз вам застаецца прасунуць самарэгулявальную грэе кабель ўнутры трубы праз фітынг-трайнік, падключыць клемы і зазямленне да крыніцы харчавання і працэс абагрэву пачнецца.

заключэнне

Увесь мантаж грэе кабеля ўнутры трубы не зойме шмат часу - яго разделка патрабуе значна большай увагі і працоўных выдаткаў. Сапраўды такі ж парадак падлучэння істужачнага абагравальніка і для ўстаноўкі яго на даху (даведайцеся тут, як самастойна выконваецца пракладка кабеля ў трубах рознага тыпу).
