Абціскаючы металлопластіковых труб

Пры правядзенні работ па мантажы і эксплуатацыі сістэм ацяплення і водазабеспячэння часта даводзіцца злучаць трубы паміж сабой. Раней, калі пры гэтым ўжываліся толькі металічныя трубы, пытанне вырашалася ў большасці выпадкаў пры дапамозе разьбовага злучэння. Аднак з развіццём хімічнай прамысловасці атрымалі даволі шырокае распаўсюджванне металлопластіковые трубы, арганізаваць трывалае і герметычнае злучэнне якіх пры дапамозе разьбы не ўяўляецца магчымым. Выхадам з сітуацыі з'яўляецца тэхналогія, названая як абціскаючы металлопластіковых труб, пры якой элементы злучаюцца паміж сабой адмысловымі злучальнымі элементамі. Пра тое, як менавіта гэта зрабіць і якія існуюць пры гэтым нюансы, пойдзе гаворка далей.

сутнасць працэсу

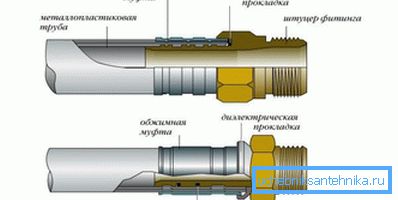

Для абціскных злучэння металлопластіковых труб звычайна выкарыстоўваюцца спецыяльныя злучальныя элементы, званыя фітынгамі. Яны могуць мець некаторыя канструктыўныя адрозненні адзін ад аднаго, але ў асноўным складаюцца з галоўнай часткі, устаўляемыя ўнутр трубы і абціскных кольцы (яго яшчэ называюць гільзай), апранаюць на трубу звонку і службоўца для непасрэднага яе абціскання.

У выніку выкарыстання такога злучальнага элемента атрымліваецца герметычнае і трывалае злучэнне, якое не патрабуе прымянення якіх-небудзь спецыяльных ўшчыльняльнікаў. Варта дадаць, што для злучэння не патрэбныя ніякія складаныя тэхнічныя прыстасаванні, а правесці ўсе працы можна сваімі рукамі, што дазволіць зэканоміць сродкі, а таксама паскорыць працэс.

этапы работ

Усе этапы работы павінны праводзіцца з захаваннем максімальнай акуратнасці, а таксама правілаў тэхнікі бяспекі.

• Першае, што варта зрабіць, - гэта адмераць і адрэзаць па памеры падлягаюць да злучэння трубы. Для рэзкі такіх труб выкарыстоўваюцца адмысловыя кусачкі. Для прывядзення іх у працоўнае становішча дзяржальні разводзяцца максімальна ў бакі. Далей, здзяйсняючы Здушлівыя руху дзяржальнямі, трэба надрэзаць трубу ў патрэбным месцы, пасля чаго трохі яе пракруціць і працягнуць рэзаць. Так, паступова пракручваючы трубу, яе неабходна адрэзаць цалкам.
• Далей трубу неабходна адкалібраваць. Справа ў тым, што пры рэзанні яна часцей за ўсё набывае авальную форму, а спецыяльным калибратором гэты дэфект ўстараняецца. Прыстасаванне ўстаўляецца ўнутр трубы і пры дапамозе круцільных рухаў выраўноўвае тарэц трубы да круглай формы. Пры гэтым вырабляецца зняцце ўнутранай фаскі з трубы. Гэта дзеянне неабходна для таго, каб злучальны штуцэр ўстаўляўся ўнутр трубы як мага прасцей і не былі пашкоджаныя гумовыя ўшчыльняльнікі.
• Пасля правядзення названай працы на трубу апранаецца абціскны муфта. Яна нагадвае шырокую шайбу і пастаўляецца ў камплекце з штуцером.
• Затым у трубу ўстаўляецца асноўная частка злучальнага элемента - штуцэр. Неабходна сачыць за тым, каб усе гумовыя пракладкі, якія прадугледжаны яго канструкцыяй, былі на месцы. Таксама не варта забываць і аб наяўнасці спецыяльнага ўшчыльняльнага кольца. Дарэчы кажучы, яно неабходна не толькі ў якасці дадатковага ўшчыльняльніка, але і для таго, каб метал штуцера і металічная сетка, якая ўваходзіць у склад трубы не ўступалі ў кантакт і ня корродировали.

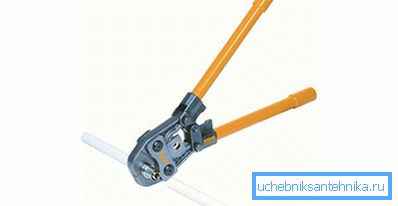

• Калі месца злучэння будзе гатова, можна прыступаць да непасрэднага абціскання. Для яго правядзення павінен быць выкарыстаны спецыяльны інструмент. Гэта могуць быць электрычныя або механічныя прэс-кляшчы. Электраінструмент такога тыпу можна сустрэць толькі ў спецыялізаваных арганізацыях, так што апісанне яго працы немэтазгодна, а вось механічныя прэс-абцугі - інструмент больш распаўсюджаны і рэкамендуемы да выкарыстання ў хатніх умовах. Для прывядзення яго ў працоўны стан, дзяржальні неабходна развесці ў бакі на 180 градусаў, пасля чаго раскрыць рабочую абціскны галоўку, у якую трэба ўставіць спецыяльныя ўшчыльняючымі ўтулкі, адпаведныя дыяметры трубы. Пасля чаго інструмент размяшчаецца па-над месцы злучэння і шляхам сціску рукоятей вырабляецца абціскаючы злучальнай муфты вакол трубы і устаўленага ў яе штуцэра. Затым рукаяці разводзяцца ў бакі і прэс-кляшчы здымаюцца.

У выніку апісаных маніпуляцый атрымліваецца шчыльнае, трывалае і герметычнае злучэнне. Метад просты ва ўжыванні і ўніверсальны. Яго можна выкарыстоўваць пры злучэнні труб, якія мяркуецца размяшчаць скрытна і якія не будуць выступаць. Злучальныя фітынгі падобнага тыпу выпускаюцца самых розных формаў і канфігурацый і могуць вырашаць досыць шырокі круг задач.

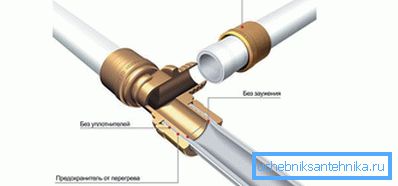

Надвижные прэс-фітынгі

Варта заўважыць, што вышэйапісаны метад абціскны злучэння металлопластіковых труб не з'яўляецца адзіным. Тут варта згадаць злучэнне пры дапамозе так званых надвижных прэс-фітынгаў. Гэты спосаб выкарыстоўваецца ў выпадках, калі патрабуецца больш шчыльнае і надзейнае злучэнне труб. Як правіла, гэта трэба, калі меркаванае ціск у трубах будзе значным. Сутнасць працэсу ў цэлым падобная на папярэдні метад, але мае пэўныя асаблівасці.

• Спачатку труба таксама адразаецца па памеры.
• Далей на яе апранаецца абціскны муфта.

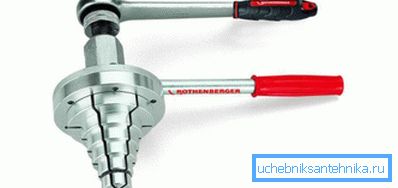

• Затым тарэц трубы неабходна апрацаваць адмысловай прыладай, званым эспандер. Яго праца складаецца ў тым, што ён пашырыць кантавой ўчастак трубы і ў выніку атрымаецца нешта накшталт раструба.

• Пасля названых работ ўнутр трубы ўстаўляецца штуцэр.
• Пасля гэтага з дапамогай спецыяльнага гідраўлічнага прэса на месца злучэння насоўваецца злучальная муфта. Гэта само па сабе дасць даволі шчыльнае злучэнне.
• Завяршальным этапам работ з'яўляецца канчатковае замацаванне злучэння, для чаго выкарыстоўваецца спецыяльны прэс для абціскання, які створыць максімальна трывалае і герметычнае злучэнне.

Як і ў папярэднім выпадку, разнавіднасцяў злучальных фітынгаў, падыходных для гэтага метаду, існуе дастаткова. На рынку можна знайсці элементы самых розных мадыфікацый і канфігурацый.

Савет! Для работ з пэўным тыпам труб вытворцам рэкамендуецца канкрэтны тып злучэння, а таксама зусім пэўныя мадэлі злучальных фітынгаў.

Сярод аргументаў на карысць апісаных спосабаў злучэння можна назваць тэхналагічную прастату работ і герметычнае, трывалае і даўгавечнае злучэнне труб. Аднак справядлівасці дзеля варта сказаць, што ёсць і пэўныя недахопы. Дакладней кажучы, недахоп мае не сам спосаб злучэння, а тое, што пры яго выкарыстанні патрабуецца прымяненне спецыяльнага інструмента, які ёсць далёка не ва ўсіх. Набыццё прэс-абцугоў для аднаразовага злучэння наўрад ці мэтазгодна, але можна паспрабаваць ўзяць інструмент у арэнду і многія крамы ідуць на такія саступкі. У астатнім жа метад характарызуецца толькі са станоўчага боку. Для паўнаты разумення працэсу можна азнаёміцца ​​з адпаведнымі відэа, якія дапамогуць разабрацца ва ўсіх тонкасцях.
