Як уладкованыя абціскныя фітынгі для медных труб? А аналагічныя па функцыянальнасці прыстасаванні для сталі (звычайнай і гафрыраванай нержавеючай), металлопластика і поліэтылену? Ці ёсць у гэтага класа фітынгаў нейкія спецыфічныя праблемы? Давайце паспрабуем разабрацца.

медзь

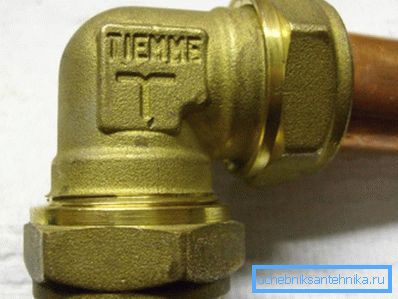

Тое, як выконваецца злучэнне медных труб абціскных фітынгаў, залежыць ад тыпу гэтых фітынгаў.

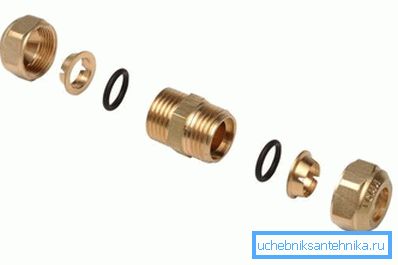

мяккі ўшчыльняльнік

У гэтым выпадку герметычнасць забяспечваецца распіранне гумовага або сіліконавага кальцавога ўшчыльняльніка, які заціскаецца паміж корпусам фітынга і распорных кольцам пры зацягванні гайкі. Спосаб зборкі злучэння, увогуле-то, даволі відавочны.

На трубку адпаведнага дыяметра па чарзе апранаюцца:

1. Прыцемках накладную гайка.
2. Стопорное кальцо.
3. Ўшчыльняльнік.

Затым трубка ўводзіцца ў корпус фітынга, пасля чаго прыцемках накладную гайка зацягваецца - спачатку ад рукі, потым на 1-2 абароту з дапамогай пары разводных або ражковых ключоў. Адзін фіксуе становішча корпуса, другі круціць прыцемках накладную гайку.

Годнасці такой схемы злучэння відавочныя: яно не патрабуе падрэзкі і каліброўкі краю трубы і можа быць выканана сваімі рукамі з выкарыстаннем самага простага інструмента.

Кошт прастаты мантажу - даволі ўмераная надзейнасць: пры значных механічных нагрузках вырваць трубу з злучэння цалкам рэальна. Адкуль узяцца нагрузак? Наўскідку - хоць бы пры гідраўдар, суправаджае падачу вады; зрэшты, гульні дзяцей актыўнага ўзросту як мінімум не менш разбуральным для сантэхнікі.

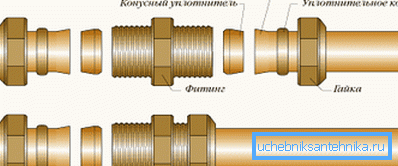

Раструбное злучэнне

Другая схема злучэння прызначана для отожженной медзі і выкарыстоўвае яе пластычнасць, здольнасць дэфармавацца пад нагрузкай. Герметычнасць забяспечваецца распіраючым канец трубы конусам, да якога яе прыцягвае прыцемках накладную гайка і ўшчыльняльнае кольца. Злучэнне трывалей і, што немалаважна, даўгавечней: яно захавае герметычнасць нават пры працяглым моцным перагрэве, пагібельным для гумы.

Інструкцыя па зборцы злучэння ў гэтым выпадку прыкметна складаней.

1. Труба тарцом адмысловым нажом. Тарэц павінен быць строга перпендыкулярны яе восі.
2. Затым на яе зганяць прыцемках накладную гайка і ўшчыльняльнае кольца.
3. Край развальцовывается так, каб конусный ўшчыльняльнік ўвайшоў унутр, пасля чаго ён прыцягваецца прыцемках накладную гайкай і ушчыльняльным кольцам да корпуса фітынга.
4. Зацягнутая ад рукі гайка падцягваецца парай ключоў. Не перастарайцеся з высілкам: і сарваць разьбу на латуні фітынга, і разарваць прыцемках накладную гайку досыць лёгка.

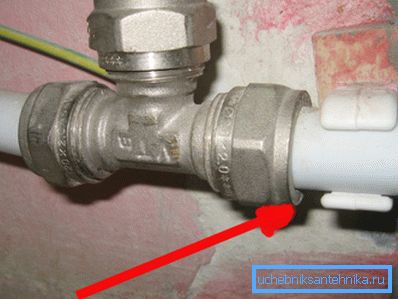

Металлопластик

Як уладкованыя абціскныя фітынгі для металлопластіковых труб?

Труба адрозніваецца ад большасці альтэрнатыўных рашэнняў невысокай кальцавой калянасцю. Гэта яе ўласцівасць кампенсуецца штуцером, які выкарыстоўваецца ў якасці апраўкі: разрезное кольца абціскае край металапалімерных трубаправода на яго паверхні.

Дадаткова герметызуюць злучэнне:

• Шайба з фтарапласту паміж тарцом трубы і апорнай пляцоўкай фітынга. Пры зацягванні гайкі тарэц прыціскаецца да яе сцягваюць разрезным колцам.
• Пара колцавых пракладак, надзетых на штуцэр ў проточенных на яго паверхні баразёнках.

Як мантуюцца абціскныя фітынгі на металлопластіковые трубы?

1. Труба тарцом нажом для рэзкі металлопластика.

Зрэшты: аўтар выдатна абыходзіцца балгаркай з рэжучым колам па метале. Галоўнае - зрабіць рэз, строга перпендыкулярны да падоўжнай восі.

1. Яна калібруецца любым прадметам адпаведнага дыяметра. Мэта - ліквідаваць овальность паблізу тарца.
2. З унутранага боку здымаецца фаска. Гэтая простая мера дапаможа не замяць гумовыя ўшчыльняючымі кольцамі.
3. На трубу зганяць прыцемках накладную гайка і разрезное кола, пасля чаго яна апранаецца на штуцэр. Гумовыя колцы можна папярэдне вышмараваць вадкім мылам. Галоўнае - не парваць іх і ня зрушыць да шайбы.
4. Разрезное кольца ссоўваецца да тарца, пасля чаго зацягваецца прыцемках накладную гайка - уручную, потым парай ключоў.

сталь

Абціскныя фітынгі для сталёвых труб - звычайных, з чорнай і ацынкаванай сталі, і выкананых з гафрыраванай нержавейкі - ўладкованыя практычна аднолькава. Уласна, іх канструкцыя ў дакладнасці паўтарае ўжо вывучаныя намі прыстасаванні для злучэння цвёрдай медзі: тыя ж прыцемках накладную гайкі, стопорные кольцы і колцавыя ўшчыльняльнікі.

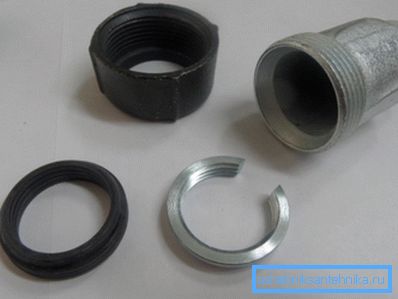

Як мантаваць такое злучэнне ў выпадку трубы з чорнай сталі?

1. Паверхню трубы старанна зачышчаецца ад напластаванняў фарбы і іржы. Працу нескладана выканаць вострым нажом.
2. Калі прысутнічае овальность - яна ўстараняецца. Пры некаторым навыку для гэтай мэты можна выкарыстоўваць звычайны газавы ключ.

Звярніце ўвагу: ён можа пакінуць на паверхні глыбокія драпіны, што недапушчальна. Калі гэта адбылося, не залянуецеся прыбраць замято напільнікам.

1. Паслядоўна зганяючы на ​​канец трубы прыцемках накладную гайку, разрезное кольца і ўшчыльняльнік.
2. Ўстаўце атрыманую канструкцыю ў корпус і зацягніце гайку парай ключоў.

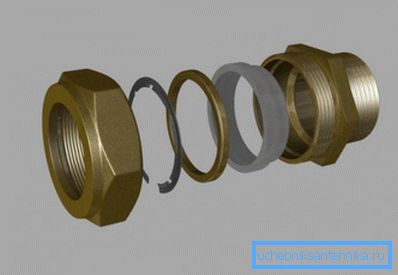

У выпадку гафрыраванай нержавейкі, зразумела, першыя два пункты можна апусціць.

поліэтылен

Абціскныя фітынгі для поліэтыленавых труб, у адрозненне ад ўсіх апісаных вышэй, вырабляюцца не з металу (латуні, медзі або сталі), а з таго ж поліэтылену. Яшчэ адно істотнае адрозненне - у тым, што яны мантуюцца без інструментаў: гайкі зацягваюцца толькі і выключна ад рукі.

Карысна: максімальны дыяметр компрессіонные фітынгаў на поліэтылен з улікам гэтай асаблівасці абмежаваны 32 міліметрамі.

Прылада злучэння практычна не адрозніваецца ад апісаных вышэй: герметычнасць забяспечваецца колцавых ўшчыльняльнікам, які пры зацягванні прыцемках накладную гайкі распіраецца упартым кольцам. (Гл. Таксама артыкул Зліўныя трубы: асаблівасці.)

Як мантаваць злучэнне?

1. Усе паверхні чысцяцца ад забруджванняў.
2. З тарца здымаецца вонкавая фаска. Яна дазволіць трубе увайсці ў фітынг з мінімальным супрацівам.
3. Прыцемках накладную гайка, ўпартае і ўшчыльняльнае кольца зганялі ад тарца трубы, а затым, пасля таго, як яна ўстаўлена ў корпус, назад. Разьба, як мы памятаем, зацягваецца выключна ад рукі.

праблемы

Зразумела, без іх не абышлося. Пералічоны найбольш характэрныя праблемы компрессіонные злучэнняў.

заключэнне

Спадзяемся, што прапанаваны увазе чытача матэрыял дапаможа яму ў самастойным мантажы і рамонце сантэхнікі. Як заўсёды, відэа ў гэтым артыкуле змяшчае дадатковую тэматычную інфармацыю. Поспехаў!
