Афарбоўка трубаправодаў: адрозненні, прызначэнне, стандарты

Сучасныя інжынерныя, прамысловыя, гарадскія і іншыя камунікацыі, іх сеткі і сістэмы прызначаныя для транспарціроўкі розных рэчываў, якія ўяўляюць небяспеку для чалавека і навакольнага асяроддзя. Таму яшчэ ў часы СССР быў выпрацаваны спецыяльны дакумент ДАСТ 14202 69 на афарбоўку трубаправодаў, які строга рэгламентуе, якая менавіта каляровая маркіроўка і іншыя сігнальныя знакі павінны апавяшчаць персанал пра змесціва трубы, з якой прыходзіцца працаваць.

бяспеку камунікацый

прызначэнне

Варта абмовіцца адразу, што дадзенае патрабаванне носіць зусім не рэкамендацыйны характар, больш за тое, невыкананне або невыкананне патрабаванняў па БНіП належным чынам строга перасьледуецца па закону.

Гэта адбываецца не таму, што камусьці захацелася размаляваць гэты свет новымі свежымі фарбамі, а таму што ў выпадку аварыі, абслугоўвання, а таксама іншых кантактаў і маніпуляцый з пералічанымі аб'ектамі, службы выратавання, МНС і іншыя спецыяльныя службы - павінны дакладна ведаць, з якімі рэчывамі ім трэба будзе мець справу і якія менавіта меры трэба ўжываць для лакалізацыі і знішчэння небяспекі.

Таксама варта нагадаць, што трубаправоды нясуць у сабе далёка не толькі вадаправодную ваду, ацяпляльныя субстраты і каналізацыйныя сцёкі.

Сучаснае вытворчасць і хімічная прамысловасць даўно маніпулюе з такімі рэчывамі, як:

• Гаручыя і выбухованебяспечныя газы рознага паходжання;
• Гаручыя і выбухованебяспечныя вадкасці рознага паходжання;
• Таксічныя газы і вадкасці;
• Перагрэты пар;
• Насычаны пар;
• Рэчывы з высокім ціскам;
• Негаручых газы і вадкасці;
• Кіслаты, у тым ліку задымленых і канцэнтраваныя;
• Шчолачы рознага складу;
• Небяспечныя арганічныя злучэнні;
• Паветраны вакуум;
• Любыя рэчывы пад высокім ціскам;
• Іншыя небяспечныя або асаблiва важныя субстанцыі.

Звярніце ўвагу! Акрамя непасрэднай небяспекі, прадыктаванай хімічным складам транспартуецца субстанцыі, гуляюць важную ролю тэмпература (як высокая, так і нізкая), а таксама ціск і аб'ём.

Само сабой, пры аварыі магістралі і уцечцы, узгаранні ці іншай небяспечнай актыўнасці які транспартуецца рэчывы ўзнікае надзвычайная сітуацыя, і аварыйныя службы, службы выратавання грамадзян, эвакуацыйных брыгады і іншыя ўдзельнікі ліквідацыі наступстваў здарэння абавязаны быць абвешчаны ў поўнай меры аб характары і складзе крыніцы небяспекі.

Наступствы катастрофы могуць мець ахоп не толькі лакальных, мясцовых, раённых, рэгіянальных, а нават агульнадзяржаўных і сусветных маштабаў. Дадзенае акалічнасць пераносіць якая абумоўліваецца тэму на зусім іншы ўзровень, і тут пытанні не вырашаюцца сямейным радай - наносіць Ці фарбу танней сваімі рукамі ці выклікаць маляра.

Гэта агульнадзяржаўная праблема, якая з'яўляецца адной з найбольш кантраляваных і падсправаздачных на ўзроўні міністэрстваў і ведамстваў розных краін і іх саюзаў.

Звярніце ўвагу! Кошт невыканання, ігнаравання, саботирования або няправільнага выканання патрабаванняў маркіроўкі - гэта жыцця мноства людзей, цэласнасць інфраструктуры, працаздольнасць прамысловасці і прадпрыемстваў жыццезабеспячэння гарадоў, бальніц, іншых важных аб'ектаў, гэта пытанне захавання і аховы прыродных аб'ектаў, у тым ліку унікальных.

Групы рэчываў і адпаведныя колеру

Па Дасце 14202 69 усе транспартуюцца субстанцыі было вырашана падзяліць на дзесяць ўзбуйненых груп, якія аб'яднаны тымі ці іншымі агульнымі якасцямі.

Такім чынам, усе рэчывы ў першым набліжэнні дзеляцца на такія групы:

1. вада (Тэхнічная, пітная, сцёкавая);
2. вадзяной пар;
3. паветра;
4. гаручыя газы, у тым ліку звадкаваныя;
5. негаручых газы, у тым ліку звадкаваныя;
6. розныя кіслоты, у тым ліку задымленых;
7. шчолачы;
8. гаручыя вадкасці;
9. вадкасці негаручых;
10. іншыя рэчывы.

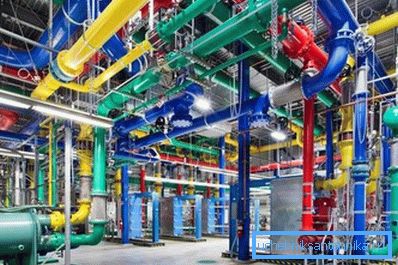

Гэтым узбуйненых групам рэчываў адпавядаюць пэўныя колеру, якія паказваюць на прысутнасць у пасудзіне той ці іншай хімічнай субстанцыі:

нумар групы	якая транспартуецца рэчыва	Найменне колеру

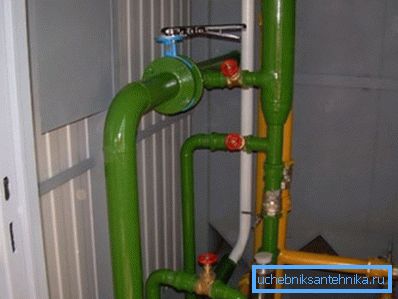

1	вада	зялёны
2	пар	чырвоны
3	паветра	сіні

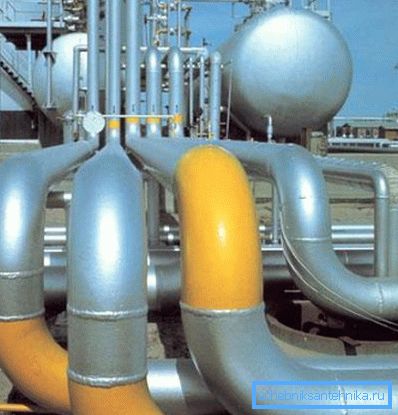

4,5	Гаручыя і негаручых газы	жоўты
6	кіслаты	аранжавы
7	шчолачы	фіялетавы
8,9	Гаручыя і негаручых вадкасці	карычневы
0	іншыя рэчывы	шэры

Звярніце ўвагу! Акрамя пералічаных кветак і аб'ектаў, абавязкова афарбоўваюць у сігнальны чырвоны колер супрацьпажарныя сістэмы і ўстаноўкі незалежна ад іх змесціва.

Метады нанясення маркіровачных фарбы

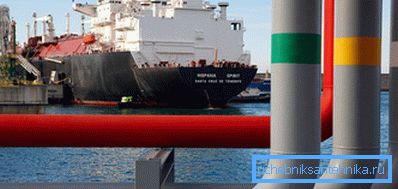

Апазнавальных афарбоўка наносіцца суцэльным пластом па ўсёй паверхні або ў выглядзе асобных участкаў.

Метад нанясення фарбы выбіраецца зыходзячы з шэрагу меркаванняў:

• Размяшчэнне аб'екта;
• Дыяметр труб;
• Даўжыня магістралі;
• Колькасць сумесна размешчаных ліній;
• Патрабаванняў правілаў тэхнікі вытворчай бяспекі і бяспекі жыццядзейнасці ў дадзенай галіны;
• Патрабаванняў вытворчай санiтарыi;
• Умоў бачнасці і празрыстасці паветранай асяроддзя на аб'екце;
• Умоў асветленасці самога аб'екта;
• Выгоды абслуговага персаналу;
• Агульнай архітэктурнага рашэння або ансамбля мясцовасці.

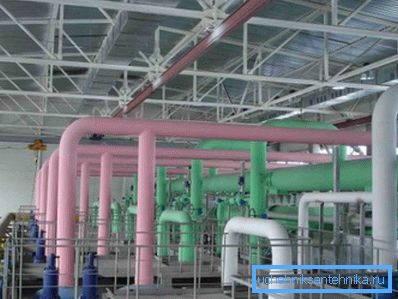

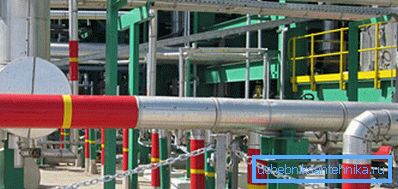

Калі канцэнтрацыя яркіх кветак па тых ці іншых прычынах недапушчальная, а таксама ў цэхах з вялікім лікам і працягласцю камунікацый - афарбоўка маркіровачных выконваецца ўчасткамі.

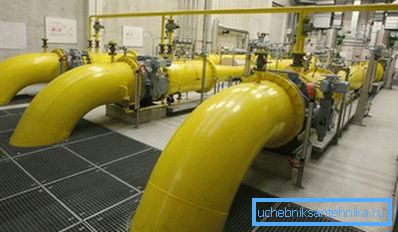

Калі лік камунікацый невяліка і іх працягласць малая, больш за тое, калі гэта не пагаршае ўмовы працы ў цэхах - афарбоўка выконваецца суцэльны.

Вонкавыя аб'екты пакрываюцца суцэльным пластом толькі з улікам ўздзеяння на пакрыццё сонечнай радыяцыі і іншых пагодных фактараў.

Калі пакрыццё наносіцца ўнутры цэхаў і вытворчых памяшканняў ўчасткамі, то ў гэтым выпадку астатнюю паверхню трубы прынята афарбоўваць ў колер сцен памяшкання. Пры гэтым выкарыстоўваць іншыя маркіровачных адценні для запаўнення прамежкаў строга забаронена.

Звярніце ўвагу! У выпадку пракладкі магістраляў у непраходных каналах ці бесканальнай спосабам маркіроўка наносіцца ў абласцях назіральных камер і калодзежаў.

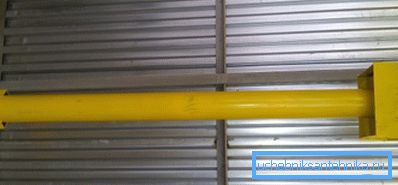

Яшчэ адно важнае правіла: ўчасткі апазнавальнага пакрыцця наносяць з улікам мясцовых асаблівасцяў (надвор'е, клімат, сонечная актыўнасць, бачнасць). Пры гэтым размяшчаюць іх у найбольш адказных і важных месцах - злучэннях, адгалінаванні, ля месцаў адбору і КІП, у кропках праходжання магістральных шляхоў скрозь сцены і іншыя перашкоды, перакрыцці, перагародкі, а таксама на ўводах і высновах вытворчых аб'ектаў.

Звярніце ўвагу! Частата нанясення ўнутры аб'ектаў і на тэрыторыі вонкавых установак - не менш за 10 метраў, на адкрытых магістральных трасах і трубаправодах - ад 30 да 60 метраў у залежнасці ад умоў мясцовасці.

Па шырыні ўчасткі наўпрост залежаць ад велічыні дыяметра трубаправода. Для аб'ектаў дыяметрам да 300 мм - не менш за 1200 мм (чатырох дыяметраў), для аб'ектаў, дыяметр якіх перавышае 300 мм - не менш за 600 мм (двух дыяметраў).

Калі ж памеры магістраляў сапраўды вялікія - дапускаецца нанясенне падлогай не менш? акружнасці трубы з улікам ізаляцыі.

Звярніце ўвагу! Пералічаныя правілы нанясення і памеры павінны абавязкова адпавядаць дыяметрам магістральных труб і трубаправодаў.

небяспечныя аб'екты

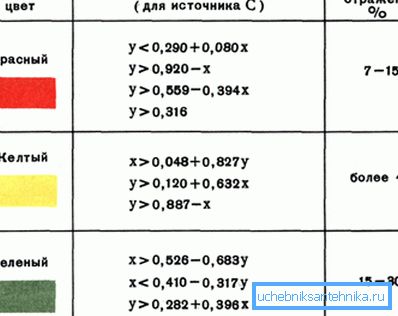

Тут ДАСТ пакідае толькі тры асноўных колеру:

1. чырвоны - выбуханебяспеку і гаручасць, легковоспламеняемость;
2. зялёны - нейтральнасць;
3. жоўты - таксічнасць, ядавітасць, глыбокі вакуум, удушша, радыеактыўнасць, здольнасць наносіць апёкі хімічнага характару ці проста небяспечна высокі ціск.

Для труб, якія змяшчаюць рэчывы, якія валодаюць некалькімі фактарамі небяспекі, можна ўжываць шматразовае нанясенне кольцаў, то бок, гэта можа быць адначасова чырвонае і жоўтае кольца.

Звярніце ўвагу! Трубаправоды з глыбокім вакуумам, акрамя афарбоўкі труб і кольцаў, абавязкова павінны мець надпіс «Вакуум».

Акрамя таго, на саміх кольцах пішуць кароткае хімічнае найменне рэчывы і паказваюць кірунак яго руху. У сітуацыях штатных і аварыйных мерапрыемстваў гэта вельмі важна і ўплывае на мноства фактараў, ад якіх можа залежаць жыццё людзей.

Для асабліва небяспечных аб'ектаў акрамя ўсяго іншага ўжываюць папераджальныя таблічкі рознага зместу, колер, форма і змест якіх таксама строга рэгламентаваны і ўстаноўлены. Таблічка павінна мець трохкутную форму, жоўты фон і графіку чорнага колеру.

Такімі таблічкамі ці знакамі звычайна абазначаюць наступныя субстанцыі:

• Моцныя яды;
• Выбуховыя злучэння;
• Радыёактыўныя рэчывы;
• Іншыя асабліва небяспечныя злучэнне і іх сумесі, асабліва якія нясуць шкоду пры распырскванні.

Калі ўказанне не ўтрымлівае канкрэтыкі, тады на жоўтым фоне проста пакідаюць знак воклічы.

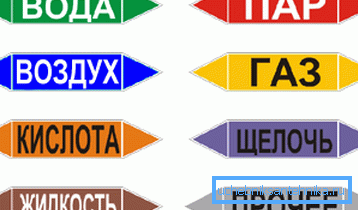

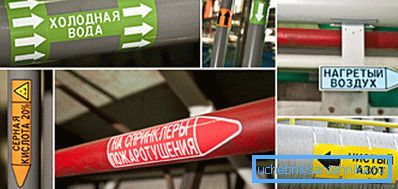

Таксама выкарыстоўваюць маркіровачных шчыткі, якія не змяняюць колер пры працёку субстанцыі. Яны звычайна ўтрымліваюць указанне на тып рэчывы і адным з вострых канцоў паказваюць кірунак руху асяроддзя, часам выкарыстоўваюць двухбаковавострыя шчыткі.

выснову

Для забеспячэння нармальнай працы і ліквідацыі аварый сучасных прамысловых і магістральных аб'ектаў неабходная перадача рэчываў з дапамогай трубаправодаў. Для бяспекі яны маркіруюцца паводле ДАСТ і БНіП, пра што наглядна паказана ў відэа ў гэтым артыкуле.
