Апоры для труб - віды і характарыстыкі
Выйдзіце і паглядзіце на трубаправоды, якія вас атачаюць. Цяжка не заўважыць, што яны абавязкова падтрымліваюцца якімі-небудзь апорамі над зямлёй ці на зямлі. Дзякуючы гэтаму атрымоўваецца злучыць элементы паміж сабой у сістэму, якая мае вялікую працягласць.

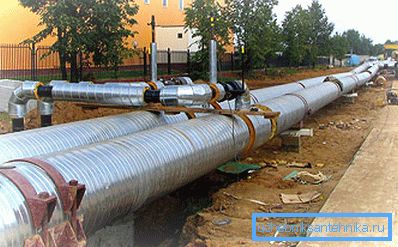

Сёння артыкул будзе прысвечана менавіта гэтай тэме, дзе мы разгледзім нерухомыя і слізгальныя апоры для труб у ППУ ізаляцыі.
тэарэтычныя веды
Пры пракладцы падобных сетак асаблівую ролю прынята аддаваць злучэнням, якія могуць страціць сваю надзейнасць, што адразу перадасца ўсёй канструкцыі, калі не клапаціцца аб яе цвёрдым замацаваннi.
Вылучым асноўныя фактары, якія ўплываюць на трываласць сістэмы:
- клімат;
- маса канструкцыі;
- знешнія вібрацыі.
У той жа час апоры даюць магчымасць паменшыць іх негатыўны ўплыў.
Звычайна іх можна сустрэць пры арганізацыі сістэм:
- транспарціроўкі нафты і газу;
- тэхналагічнага значэння;
- на атамных і цеплавых электрастанцыях;
- для інжынерных канструкцый.
асаблівасці мантажу
Пры распрацоўцы падобных збудаванняў бяруць пад увагу стандартныя дыяметры трубаправодаў, якія паводле Даста могуць быць 18-1620 мм. Вырабляюць апоры звычайна з металу, а мантаж нярэдка выклікае складанасці.
Савет: лепш падайце такую працу спецыялістам. У адваротным выпадку могуць узнікнуць непрыемныя наступствы з-за няправільнага разліку элементаў канструкцыі, якія ўвесь час знаходзяцца пад вялікай нагрузкай ад сістэмы і вадкасці, якая цыркулюе ў ёй.
Тэхналогіі мантажу могуць быць рознымі, але вылучаюць дзве асноўных:
- з дапамогай хамутоў;
- з выкарыстаннем зварачнага абсталявання.
У любым выпадку тып металу для апор залежыць ад яго характарыстык, пры гэтым галоўным лічыцца яго магчымасць вытрымліваць высокія нагрузкі.
Рада: паміж канструкцыямі адлегласць разлічваецца зыходзячы ад дыяметра труб, рэчывы, які транспартуецца па іх, тэхналогіі мантажу.
віды
Адрозніваюць два асноўных тыпу апор для трубаправодаў - рухомыя (слізгальныя) і нерухомыя. Пры выбары ўлічваюць умовы іх працы і эксплуатацыю сістэмы.
нерухомыя |
|
рухомыя |
Два апошнія выкарыстоўваюць для сістэм, здольных дэфармавацца з-за тэмпературных перападаў.
|
класіфікацыя
Таксама апоры можна класіфікаваць зыходзячы ад іх канструкцыйных асаблівасцяў і тэхналогіі мантажу.
Адрозніваюць такія варыянты канструкцый:

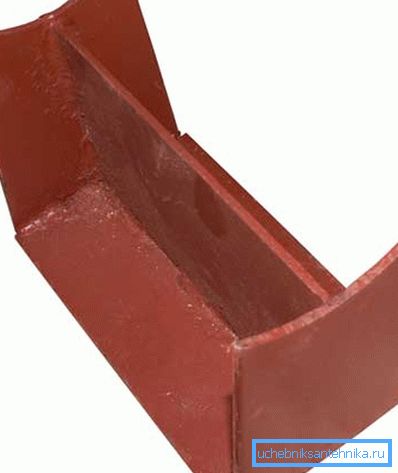

- Корпусныя приварные, перавага якіх простая ўстаноўка і дэмакратычны кошт. Іх выкарыстоўваюць для сталёвых канструкцый, адрозніваюцца разнастайнасцю тэхналагічных рашэнняў.

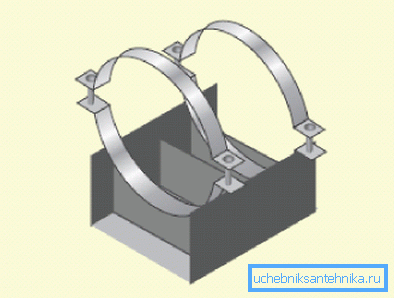

- Корпусныя Хамутовым могуць мець хамут круглага і плоскага тыпу (выкарыстоўваюцца толькі для сталі). Першыя акрамя сталёвых могуць выкарыстоўвацца і для канструкцый папярэднеізаляванымі тыпу. Да такой ўвазе адносяць і бугельные канструкцыі, дзе няма рэбраў калянасці.
- Бескорпусные або звычайныя хамуты. Нерухомыя варыянты злучаюцца з падставай дзякуючы зварцы, рухомыя забяспечваюць свабоднае перамяшчэнне. Іх таксама называюць Хамутовым накіроўвалыя.
- Крутоизогнутые адводы, якія мантуецца пад выгіб патрэбнай канструкцыі. Выкарыстоўваюць для мацаванняў рознага абсталявання.
- Шчытавыя патрэбныя для надзейнага мацавання вертыкальных участкаў, іх усталёўваюць з дапамогай зваркі. Даволі часта мантуюцца пры праходзе канструкцый скрозь сцяну. Іх адносяць да нерухомага тыпу вырабаў.
За выключэннем апошняга варыянту, усе астатнія апоры могуць быць рухомымі і нерухомымі.
Апора для труб з поліпрапілена
Для работ з такімі вырабамі неабходна выкарыстоўваць спецыяльныя прыстасаванні, якія могуць быць:
- звычайнымі (стандартныя);
- з заціскам;
- з раменьчыкам;
- падвойнымі.
Фактычна прамысловыя прадпрыемствы гатовы прапанаваць пакупнікам шырокі асартымент падобнай прадукцыі, які задаволіць асноўныя запыты.
Такая апора ўяўляе сабой хамут або кальцо на падстаўцы з поліпрапілена шэрага або белага. Можа быць закрытага або адкрытага тыпу. У асноўным нерухомая апора для поліпрапіленавых труб выкарыстоўваецца для іх ўтрымання пры вырабе сістэмы ацяплення, подвода ХВС і ГВС. Усталёўваецца апора на сцены з розных матэрыялаў, канструкцыя трывалая і даўгавечная.
Інструкцыя па ўжыванні простая - спачатку яе мацуюць сваімі рукамі да паверхні саморезом або чымсьці падобным, затым у яе ўсталёўваюць трубу. Па правілах іх варта ставіць праз кожны метр або паводле тэхналагічнай неабходнасці, што напрамую залежыць ад тэмпературы рабочай асяроддзя.

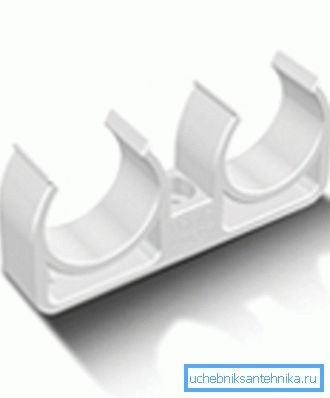

Выпускаюцца апоры розных відаў і дыяметраў. Варыянты з заціскам або раменьчыкам больш надзейней ўтрымліваюць трубаправод, двайны тып дазваляе замацаваць дзве трубы аднаго дыяметра.
выснову
У артыкуле былі разгледжаны розныя апоры для труб, якія могуць быць рухомымі і нерухомымі. З іх дапамогай ўдаецца не толькі знізіць залежнасць сістэм ад знешняга ўплыву, але і палегчыць мантаж (даведайцеся тут, як пабудаваць комін для газавага катла).
Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
