Апоры для трубаправодаў - віды і асаблівасці

Апоры з'яўляюцца неабходным элементам трубаправодных сістэм. Справа ў тым, што нават самае якаснае злучэнне труб вельмі хутка прыйдзе ў непрыдатнасць, калі канструкцыя не будзе надзейна замацаваная. Далей мы разгледзім, якія існуюць віды гэтых вырабаў, чым адрозніваюцца слізгальныя апоры для трубаправодаў ад нерухомых, і ў якіх выпадках яны прымяняюцца.

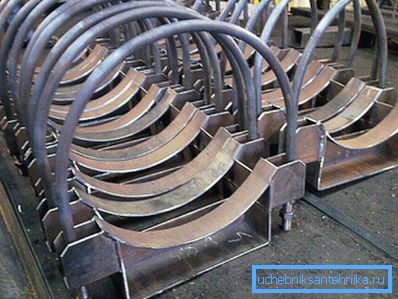

Прызначаныя для трубаправода Хамутовым апоры

Агульныя звесткі

Надзейнасць трубаправода залежыць ад шматлікіх фактараў, такіх як:

  • Клімат, у якім эксплуатуецца сістэма;
  • Вага сістэмы;
  • Знешнія вібрацыі і многае іншае.

Апоры ўжываюць, каб знізіць негатыўнае ўздзеянне большасці гэтых фактараў.

Часцей за ўсё яны выкарыстоўваюцца ў наступных галінах:

  • Атамныя і цеплавыя электрастанцыі;
  • Магістралі транспарціроўкі нафты і газу;
  • Сістэмы тэхналагічнага значэння;
  • Разнастайныя інжынерныя канструкцыі.

Па Дасце 36 146 88 дыяметр вырабы можа складаць ад 18 да 1620 мм. Тып металу для іх падбіраецца ў залежнасці ад характарыстык магістралі і самога вырабы.

Самае галоўнае патрабаванне да матэрыялу - здольнасць вытрымліваць вялікія нагрузкі.

рухомыя апоры

Разнавіднасці па тыпу дзеянні

Усе існуючыя віды апор падпадзяляюцца на два выгляду - рухомыя і нерухомыя. Выбар тыпу дэталі залежыць ад умоў эксплуатацый магістралі і яе тыпу. Далей падрабязней азнаёмімся з асаблівасцямі абодвух відаў (чытайце таксама артыкул вальцаваннем труб: тэхналогія і спецыяльны інструмент).

рухомыя

Дадзеныя элементы ўжываюць для арганізацыі наземных і надземных сістэм. Паміж імі і ў трубы размяшчаюцца адмысловыя кампенсатары.

Асноўныя іх функцыі заключаюцца ў наступных момантах:

  • Зніжэнні ўздзеяння няўстойлівага тэмпературнага рэжыму на трубы;
  • Памяншэнні рознага роду вібрацый;
  • Зніжэнні ўздзеяння перападаў ціску ўнутры труб.

Часцей за ўсё гэтыя дэталі выкарыстоўваюць у паўночных рэгіёнах, для якіх характэрныя рэзкія перапады тэмператур. Галоўнай асаблівасцю рухомых элементаў з'яўляецца тое, што яны здольныя прымаць на сябе толькі вертыкальныя нагрузкі, але разам з тым не перашкаджаюць гарызантальнага зрушэнню труб, якія адбываюцца ў выніку тэмпературных пашырэнняў.

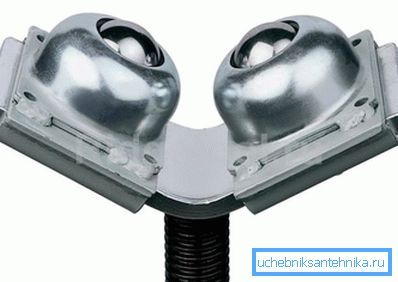

шарыкавая сістэма

Рухомыя дэталі бываюць некалькіх тыпаў:

Хамутовым і слізгальныя Прымяняюцца для сістэм, схільных да дэфармацыі ў выніку тэмпературнага ўплыву.
шарыкавыя Ўсталёўваюцца на паваротах магістраляў, так як забяспечваюць свабоднае яго перасоўванне.
спружынныя Прызначаныя для абароны магістраляў ад вібрацый.

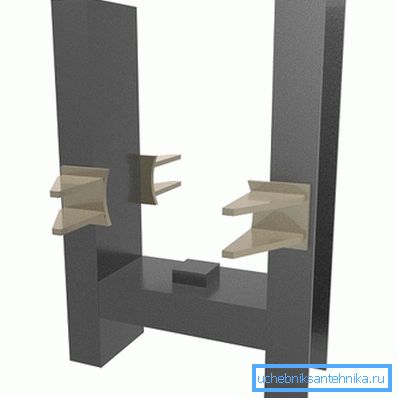

Нерухомая сістэма фіксацыі труб

нерухомыя

Могуць выкарыстоўвацца як пры пракладцы наземных, так і падземных трубаправодаў. Як ня складана здагадацца з назвы, яны фіксуюць трубы як у вертыкальным, так і гарызантальным становішчы.

Класіфікацыя па канструкцыйным асаблівасцям

У залежнасці ад тэхналогіі мантажу і канструкцыйных асаблівасцяў, якія разглядаюцца дэталі класіфікуюцца на:

  • Приварные корпусныя;
  • Хамутовым корпусныя;
  • бескорпусные;
  • шчытавыя;
  • Канструкцыі крутоизогнутых адводаў.

Далей падрабязней азнаёмімся з усімі іх відамі.

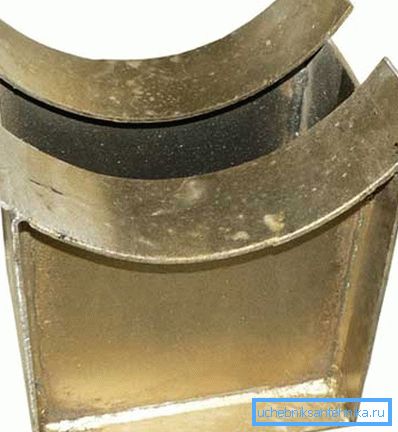

На фота - приварная апора

Приварные

Приварные вырабы адрозніваюцца разнастайнасцю відаў. Яны бываюць рухомымі і нерухомымі.

Да іх вартасцяў ставіцца:

  • Невысокі кошт;
  • Прастата мантажу;
  • Надзейнасць.

Звярніце ўвагу! Приварные дэталі прымяняюцца выключна для магістраляў з сталі.

корпусныя Хамутовым

Гэтыя вырабы гэтак жа могуць быць рухомымі і нерухомымі.

Яны падзяляюцца на два выгляду:

  • З хамутом круглага тыпу - дазваляецца ўжываць як для сталёвых сістэм, так і для некаторых іншых відаў магістраляў.
  • З хамутом плоскага тыпу - ужываюць толькі для магистралец з сталі.

Звярніце ўвагу! Да карпусным Хамутовым вырабам ставяцца і бугельные сістэмы, якія адрозніваюцца наяўнасцю рэбраў калянасці.

бескорпусные

Па сутнасці, дадзеныя вырабы ўяўляю сабой звычайныя хамуты. Яны гэтак жа бываюць рухомымі і нерухомымі. Калі першыя забяспечваюць свабоднае перамяшчэньне труб, у выніку чаго іх яшчэ называюць Хамутовым накіроўвалымі, то другія ж мацуюцца да падставы пры дапамозе зваркі.

шчытавыя апоры

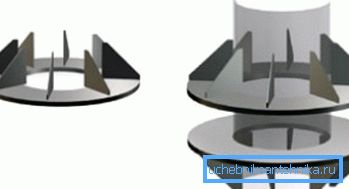

шчытавыя

Нерухомыя шчытавыя апоры выкарыстоўваюць для фіксацыі вертыкальных участкаў. Іх ўстаноўку ажыццяўляюць шляхам зваркі. Часцей за ўсё іх выкарыстоўваюць пры праходжанні трубы скрозь сцяну.

Канструкцыі крутоизогнутых адводаў

Дадзеная дэталь усталёўваецца пад выгіб канструкцыі. Яе канструкцыя можа быць як рухомай, так і нерухомай. Трэба сказаць, што гэтыя вырабы ўжываюць не толькі для магістраляў, але і мацавання разнастайнага абсталявання.

асаблівасці мантажу

У першую чаргу трэба сказаць, што правільна ўсталяваць апоры даволі складана, таму лепш не займацца дадзенай аперацыяй сваімі рукамі, а даверыць яе спецыялістам. Справа ў тым, што пры парушэнні тэхналогіі мантажу, наступствы могуць быць самымі непрыемнымі, бо на гэтыя элементы падвяргаюцца вялікім нагрузак ад самага трубаправода і якія праходзяць у ім вадкасцяў.

Адлегласць паміж гэтымі дэталямі залежыць ад дыяметра труб, а таксама тыпу транспартуецца вадкасці і тэхналогіі мантажу вырабы. Дадзенае адлегласць гэтак жа з'яўляецца важным параметрам, ад якога можа залежаць даўгавечнасць трубаправода, таму вызначаць яго павінны прафесіяналы.

Вось, мабыць, і ўсе асноўныя моманты, якія можна сказаць пра асаблівасці дадзеных дэталяў трубаправодаў.

выснову

Апоры, прызначаныя для трубаправодаў, бываюць самых розных канструкцый, таму выбар залежыць ад шэрагу фактараў. Аднак, для забеспячэння правільнай працы канструкцыі, павінна быць не толькі правільна падабрана дэталь у тым ці іншым выпадку, але і выкананая інструкцыя па яе мантажы (см.также артыкул суцэльнацягнутыя труба: вобласць прымянення і працэс вырабу).
