Ацынкаваныя трубы для ацяплення: асаблівасці труб,

Сталёвыя трубы, вядомыя ўжо даўно, і цяпер не страцілі сваёй папулярнасці ў будаўніцтве, так як могуць вытрымліваць павышаныя нагрузкі і добра супрацівяцца вонкавых уздзеянняў, за выключэннем, мабыць, карозіі. Каб пазбегнуць разбурэння ацяпляльных трубаправодаў у выніку адукацыі іржы, жалеза пакрываюць пластом цынку. Асаблівасцям канструявання сетак ацяплення з ацынкаваных труб сваімі рукамі і прысвечаны размешчаны ніжэй матэрыял.

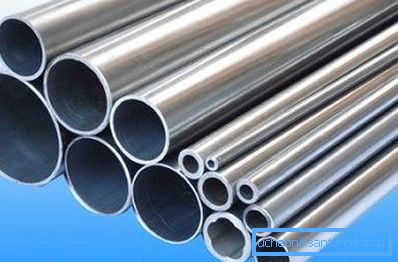

Ацынкаваныя трубы можна выкарыстоўваць для мантажу ацяпляльных сістэм

Асаблівасці сталёвых труб

класічныя

Звычайныя трубы з чорнага металу выкарыстоўваюцца пры ўзвядзенні розных будынкаў і збудаванняў ўжо вельмі доўгі час. Іх папулярнасць абумоўлена здольнасцю вытрымліваць павышаныя нагрузкі, а таксама не разбурацца пад уздзеяннем негатыўных знешніх фактараў.

Немалы ўплыў на папулярнасць аказвае і кошт. Трубы з вугляроднага сталі, валодаючы высокімі тэхнічнымі характарыстыкамі, цалкам даступныя па кошце.

Разгляданыя матэрыялы проста створаны для канструявання ацяпляльных сетак:

  • па іх можна транспартаваць цепланосбіт, разагрэты да тэмпературы вышэй + 100 градусаў Цэльсія;
  • пры замярзанні вадкасці ў халодную пару года (напрыклад, у выпадку аварыі катла) можна вырабляць сагрэўшы трубаправодаў з дапамогай адкрытага полымя.
Сталь трывалая і надзейная, але схільная карозіі

Але нельга не згадаць і аб істотных недахопах:

  1. Працэс канструявання ацяпляльнай сеткі з сталёвых труб досыць працаёмкі, патрабуе наяўнасці спецыяльных навыкаў і прымянення складанага абсталявання.
  2. Трубах з сталі цяжка надаць патрэбную геаметрычную форму, асабліва калі трэба сагнуць іх у некалькіх месцах пад рознымі кутамі.
  3. Метал добра праводзіць цяпло, таму пры мантажы ацяпляльнай сеткі (асабліва з адкрытымі ўчасткамі) трэба старанна абараняць сталёвыя трубы цеплаізалюючая шкарлупіне, шклаватай або мінеральным валакном.
  4. Металічныя вырабы моцна схільныя карозіі, таму сярэдні тэрмін іх службы не перавышае 10-15 гадоў.

Як ужо згадвалася, менавіта апошні фактар ​​абмяжоўвае выкарыстанне апісваных матэрыялаў для канструявання трубаправодаў.

Справіцца з праблемай можна двума спосабамі:

  1. Выкарыстоўваць палімерныя дэталі. Існуюць трубы з розных відаў пластыка, многія з якіх з поспехам выкарыстоўваюцца пры канструяванні сістэм абагравання дамоў і кватэр. Аднак яны не ў стане вытрымаць больш ўнутрана ціск і вельмі высокую тэмпературу цепланосбіта.

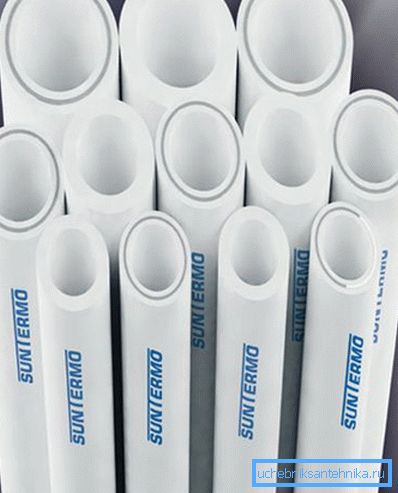

Трубы з пластыка не схільныя карозіі, але маюць невялікую трываласць

Яшчэ адным мінусам пластыкавых труб з'яўляецца невялікая трываласць, асабліва да ударнаму ўздзеяння.

  1. Пакрываць сталёвую трубу ахоўным пластом цынку. У гэтым выпадку карозіі ўдаецца пазбегнуць, але толькі ў тым выпадку, калі ў якасці теплопередающей вадкасці ўжываецца вада. Антыфрыз, з'яўляючыся хімічна актыўным, зменіць усё перавагі цынкавання да нуля.

Тым не менш, ацяпляльная сістэма з ацынкаваных труб з'яўляецца больш надзейнай, таму ёсць сэнс спыніцца на апісанні гэтых дэталяў больш падрабязна.

ацынкаваныя

Цынкаванне трубы дапамагае надзейна абараніць яе ад з'яўлення ачагоў карозіі і падоўжыць тэрмін службы на некалькі гадоў.

Звярніце ўвагу! Ахоўным пластом цынку пакрываюць не толькі вырабы з сталі. Гэта могуць быць і чыгунныя трубы, а таксама іншыя вырабы, прызначаныя для транспарціроўкі вадкасцяў.

Інструкцыя па вырабе ацынкаваных труб прадугледжвае два асноўных спосабу нанясення ахоўнага пласта:

  1. Гарачае. Гатовая сталёвая дэталь апускаецца ў ёмістасць, запоўненую вадкім цынкам пры тэмпературы + 450 градусаў Цэльсія.

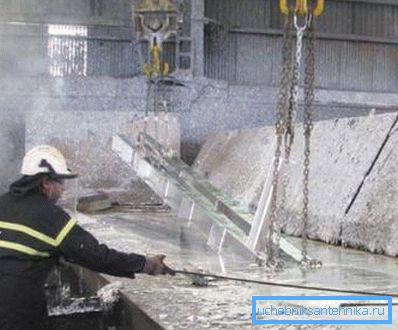

На фота - працэс гарачага цынкавання сталёвых дэталяў
  1. Дыфузійнае. У гэтым выпадку цынк не проста стварае ахоўны пласт. Дзякуючы асаблівай тэхналогіі атамы двух матэрыялаў ўзаемна пранікаюць сябар у сябра, утвараючы моцнае пакрыццё, устойліва супраціўляцца акіслення.

Для дыфузійнай апрацоўкі выкарыстоўваецца не вадкі, а Порошкообразный цынк. Трубы змяшчаюць у спецыяльныя кантэйнеры, дзе і адбываюцца асаблівыя рэакцыі, якія надаюць трубе не толькі механічную, але і электрахімічную трываласць.

Звярніце ўвагу! Дыфузійнае пакрыццё прымяняецца толькі да сталёвай трубе, так як іншыя матэрыялы не здольныя такім чынам ўступаць ва ўзаемадзеянне з цынкам.

Дыфузійнае цынкаванне пакрывае трубы больш надзейным ахоўным пластом

Самастойнае канструяванне сістэмы ацяплення

Пры вырабе кліматычную сеткі з сталёвых ацынкаваных труб можна выкарыстоўваць два тыпу злучэнняў:

  • электра-або газосварное;
  • з выкарыстаннем разьбовых фітынгаў.

Варта адзначыць, што і першы, і другі спосаб патрабуюць ад майстра наяўнасці пэўных будаўнічых навыкаў. Калі вы сумняваецеся ў сваіх сілах, лепш даверыць правядзенне працэдуры мантажу дасведчаным сантэхнікам.

зварвання

Працэс вырабу ацяплення метадам зварвання складаецца з наступных этапаў:

  1. Мантуюцца вертыкальныя магістральныя стаякі (падача і обратку), а затым ад іх робіцца гарызантальная разводка да кожнага радыятару цэнтральнага ацяплення.

Савет! Калі вы мадэрнізуеце старую ацяпляльную сістэму, мэтазгодна выконваць мантаж труб па старой схеме, выконваючы іх паслядоўную замену. Падобныя інжынерныя сеткі вельмі старанна праектуюцца і выпрабоўваюцца, таму ўносіць сур'ёзныя змены без неабходнасці не трэба.

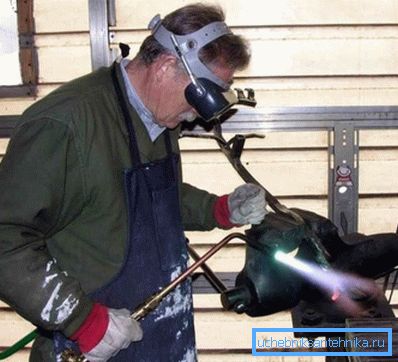

Зварвання - адказны і складаны працэс
  1. Газавая зварка вырабляецца з ужываннем спецыяльнага прыпоя таўшчынёй ад 0,8 да 1,2 мм. Калі выкарыстоўваецца электрычная зварка, неабходна ўжываць электроды са фторыста-кальцыевых або рутиловым пакрыццём дыяметрам да 3 мм. Інакш герметычнага злучэння дамагчыся не атрымаецца.
  2. Ацынкаваныя трубы, у адрозненне ад звычайных сталёвых, зварваюцца внахлест. Для гэтага адна з дэталяў трохі развальцовывается.

Пры зварвання труб з ахоўным пакрыццём якасці шва павінна надавацца павышаную ўвагу. Стык не павінен мець наплываў, сколаў, расколін і іншых дэфектаў.

З такой жа дбайнасцю неабходна рабіць і адтуліны для патрубков і фурнітуры. Можна выкарыстоўваць свердзел, фрезеровочный станок альбо высечы адтуліну з дапамогай прэса.

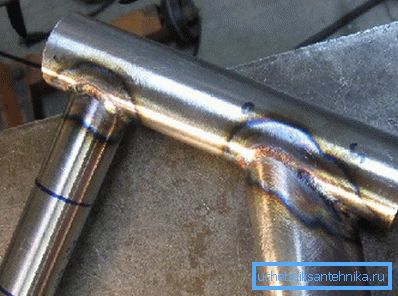

Трэба старанна сачыць за якасцю швоў

Калі вы маеце пачатковыя навыкі працы са зварачным апаратам і вырашылі мантаваць ацынкаваныя трубы самастойна, пры правядзенні аперацый неабходна прытрымлівацца наступных саветаў:

  • шво неабходна пачынаць з цэнтральнай часткі дэталі, пачынаючы ад падлогі і паступова прасоўваючыся ўверх;
  • электрод варта размяшчаць строга перпендыкулярна паверхні вырабы (інакш зрабіць якасны стык будзе немагчыма);
  • калі зварвання вырабляецца на вертыкальнай паверхні, электрод неабходна размясціць пад вуглом, накіроўваючы яго зверху ўніз;
  • для дасягнення найлепшага якасці можна ўжываць тэхналогію кропкавай зваркі.

Звярніце ўвагу! Зварвання ацынкаваных труб практычна не выкарыстоўваецца. Пад уздзеяннем высокай тэмпературы ахоўны пласт цалкам выпараецца, у выніку чаго месцы стыку будуць схільныя карозіі, і вы пазбавіцеся ўсіх пераваг ад выкарыстання дарогай ацынкоўкі. Лепш спыніцца на тэхналогіі злучэння, які прадугледжвае выкарыстанне разьбовай фурнітуры.

Зварачны дуга выпарае ахоўны пласт цынку з паверхні трубы

фітынгавых злучэння

Для мантажу сістэмы ацяплення метадам скруткі трэба запастиcь неабходнай колькасцю фурнітуры: кутнікамі, перахаднікамі, запорной арматурай і гэтак далей.

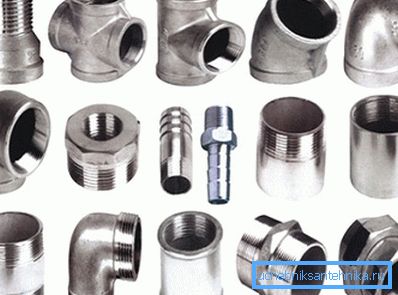

Ацынкаваныя рэзьбавыя фітынгі для стыкоўкі труб

Таксама неабходныя інструменты рознага дыяметра для нарэзкі разьбы. Можна выкарыстоўваць плашчакі, але лепш набыць клупп: гэты прыбор дазваляе вырабіць нарэзку больш якасна, пазбегнуўшы перакосаў.

Акрамя гэтага, будуць неабходныя:

  • балгарка для разразання сталёвых труб на адрэзкі патрэбнай даўжыні;
  • напільнік, з дапамогай якога здымаецца кантавая фаска;
  • ціскі, якія дапамогуць надзейна ўтрымліваць нарыхтоўкі ў працэсе работы з імі;
  • газавыя ключы для скруткі фітынгаў і труб (пажадана дынамаметрычным - яны не дадуць пашкодзіць разьбу фітынга, дазуючы высілак).

Працэс рэзкі звычайна не выклікае цяжкасцяў нават у пачынаючага майстры, але тут трэба ўлічваць некалькі асаблівасцяў:

  • адмераючы трубы, не забудзьцеся ўлічыць адлегласць, на якое труба ўвойдзе ў фітынг пры скручванні;

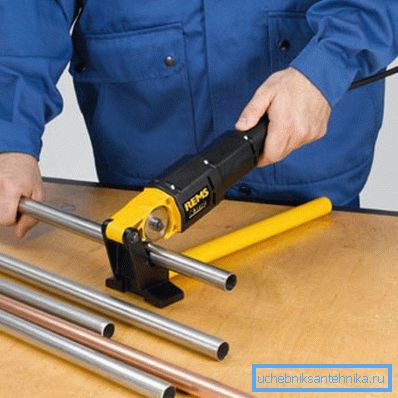

Для порезкой ацынкаваных труб лепш выкарыстоўваць спецыяльнае абсталяванне
  • пры мантажы звернеце ўвагу на тое, што занадта блізкае размяшчэнне трубы да сцяны не дасць магчымасці нарэзаць разьбярства (для гэтага неабходна хоць бы 8-10 см вольнай прасторы).

Зборка - занятак не асоба працаёмкае.

Тут пачаткоўцы майстры дапускаюць толькі дзве распаўсюджаныя памылкі:

  1. Перакос вырабаў па падоўжнай восі. Калі недакладна сумясціць трубу і фурнітуру, можна парушыць разьбу. З-за гэтага дамагчыся патрэбнай герметычнасці будзе немагчыма, а сапсаваныя дэталі прыйдзецца замяніць новымі.
  2. Занадта моцнае зацягванне фітынга ці запорной арматуры. Часта бывае пры прікручіванія кранаў, калі майстар хоча яшчэ трохі зацягнуць гайку, каб дзяржальня крана хадзіла вальней. Часцей за ўсё гэта прыводзіць да паломкі.

Справіцца з сітуацыяй дапаможа поўная разборка і подмотка дадатковых слаёў палімернай стужкі або пакулля.

Стыкоўка з радыятарамі

Яшчэ адзін адказны этап мантажу - злучэнне труб з радыятарамі ацяплення. Для гэтага выкарыстоўваецца адмысловы выгляд фурнітуры - згоны.

Аперацыя вырабляецца па наступнай схеме:

  • згон накручваецца на трубу да таго часу, пакуль адлегласць паміж яго зрэзам і уваходным патрубком батарэі не дасягне 5 мм;
  • на ўваходных патрубок радыятара намотваецца пакулле (па ходзе разьбы);

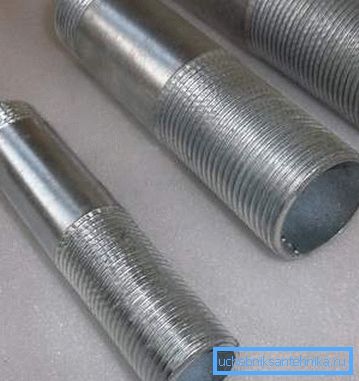

Згоны для злучэння труб з радыятарамі
  • згон накручваецца на разьбу, пакуль высілак не стане адчувальным, але не празмерным;
  • стыкі можна пафарбаваць у пазбяганне карозіі.

выснову

Ацынкаваныя трубы нячаста выкарыстоўваюцца для канструявання ацяпляльных сетак. Іх можна замяніць іншымі дэталямі, якія каштуюць танней і лягчэй мантуюцца ў гатовую кліматычную сетку. Больш падрабязна пра гэта вы можаце даведацца з відэа, размешчанага ніжэй.
