Бестраншейная пракладка труб: асаблівасці гэтага сучаснага і

Бестраншейная пракладка труб - гэта агульная назва для ўсіх падобных работ, якія вырабляюцца закрытым метадам. Дадзеныя тэхналогіі больш перспектыўныя і пераважныя, чым адкрытыя спосабы кладкі, бо нашмат больш эканамічным.

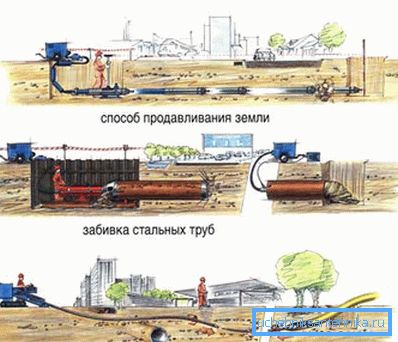

Асаблівасці закрытых метадаў кладкі труб

Да закрытым тыпах пракладкі ставяцца ніжэй прапісаныя тэхналогіі.

1. ГНБ - гарызантальна накіраванае бурэнне.
2. Мікра-тунэляванне.
3. Продавліваніем металічных футаралаў.
4. Бурэнне бурошнековым метадам.
5. Спосаб праколу.

Пра першы з іх мы і пагаворым больш падрабязна.

спосаб ГНБ

Дадзены метад найбольш універсальны і прыдатны для закрытага пракладання самых розных інжынерных сетак. З яго дапамогай можна мантаваць поліэтыленавыя, сталёвыя, чыгунныя трубаправоды, якія маюць перасек 63/1000 мм, на глыбінях да 25 м (даведайцеся тут, як самастойна выконваецца пракладка кабеля ў трубах рознага тыпу).

Звярніце ўвагу! Даўжыня такіх падземных участкаў можа дасягаць 1.2 км. Залежная яна ад труб, якія патрабуецца працягнуць. Для ажыццяўлення работ канкрэтны спосаб, як правіла, выбіраецца на будаўнічай пляцоўцы.

У абавязковым парадку варта скласці працоўныя чарцяжы, бо вялікая частка закрытых тэхналогій ўзаемазаменнасць.

Бестраншейная пракладка трубаправода прыдатная для транспартавання газаў і розных вадкасцяў.

Пры яе дапамозе цягнуць:

• электрычныя кабелі;
• вадаправод;
• газаправод;
• нафтаправод;
• каналізацыю;
• кабелі сувязі і іншыя сеткі.

Ужывальная тэхніка і абсталяванне

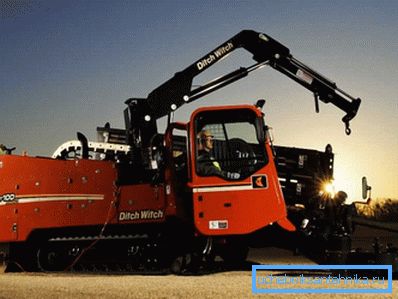

Асноўным інструментам для ажыццяўлення работ метадам ГНБ з'яўляюцца свідравыя ўстаноўкі.

У якасці дадатковай тэхнікі прымяняюцца:

• пракладчыкі трубаправода;
• лакацыйныя сістэмы;
• генератары току;
• змешвальныя-растворныя вузлы;
• зварачныя апараты;
• аўта-маніпулятары для дастаўкі свідравога абсталявання;
• мотапомпы і пр.

Годнасці бестраншейных спосабаў

1. Аб'ём земляных работ значна памяншаецца.
2. Кошт будаўніцтва можа быць зменшана да 30%. У тым ліку, дзякуючы прыцягненню меншага ліку рабочых і спецыяльнай тэхнікі.
3. Тэрмін будаўніцтва можа быць скарочаны ў 15/20 разоў.
4. Ландшафт, у тым ліку азеляненне ўчастка, застаецца ў ранейшым выглядзе.
5. Дарожнае пакрыццё захоўваецца.
6. Магчымасць кладкі труб пад лініямі метро і электраперадач, неглыбокімі вадаёмамі, нафта-і газаправодамі, у сыпкіх глебе і скальных пародах. Можна свідраваць свідравіны і пад прыродаахоўнымі зонамі, наземнае будаўніцтва на якіх забараняецца.
7. Прымяненне установак для ГНБ значна спрашчае працэдуру і скарачае тэрміны атрымання дазвольнай і пагаджальнай дакументацыі на ажыццяўленне работ.
8. Выкарыстанне метаду выключае перакрыцце вуліц альбо блякаваньне руху.

тэхналогія работ

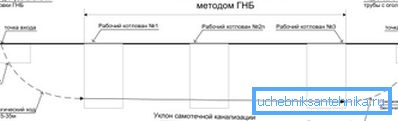

Кладка трубаправодаў пры дапамозе ГНБ мяркуе ніжэй прапісаныя стадыі работ.

1. Геадэзічнае даследаванне ўчастка і вызначэнне уласцівасцяў грунта. Па меры неабходнасці ў праблемных месцах бурятся шурфы.
2. Праектныя работы мяркуюць вылічэнне траекторыі свідравання, складанне патрэбнай дакументацыі, яе ўзгадненне ў адпаведных інстанцыях.
3. Непасрэдная падрыхтоўка да работ: выкопванне стартавага і падрыхтоўчага катлаванаў, дастаўка на будпляцоўку свідравога абсталявання, яго прывядзенне ў працоўны стан.
4. Бурэнне пілотнага канала.
5. Павелічэнне яго дыяметра.
6. Кладка трубаправода.
7. Завяршэнне будаўнічых работ.

Падрыхтоўка да бурэнню

1. На дадзенай стадыі збіраюцца і вывучаюцца ўсе дадзеныя, якія тычацца характарыстык глебы на будпляцоўцы. Прымаецца пад увагу склад грунту, яго ўласцівасці, наяўнасць і глыбіня залягання подпочвенных вод і падземных інжынерных сетак.
2. Каб выбраць аптымальна падыходнае абсталяванне і тэхналогію работ, ажыццяўляецца зандаванне глебы.
3. Пасля праектавання варта ўзгадніць працы і атрымаць дазвольную дакументацыю на кладку трубаправода на дадзеным участку.

пробная свідравіна

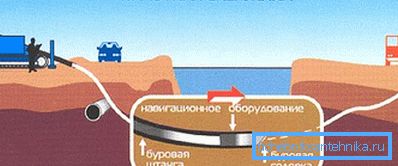

Інструкцыя папярэджвае, што пракладка сеткі павінна пачынацца са стварэння пілотнай свідравіны.

1. Для гэтага ўжываюцца спецыяльныя бурыльныя ўстаноўкі і інструментар, прызначаныя для ўладкавання гарызантальна размешчаных свідравін. Машына абсталявана свідравой галоўкай, якая мае выпраменьвальнік.
2. Яна сумешчана з свідравой штангай. Змяняе яе кірунак і становішча сваімі рукамі аператар машыны. Штанга ўяўляе сабой сталёвую трубу, якая мае даўжыню да 3 м і перасек 60/80 мм.
3. Па меры таго, як галоўка паглыбляецца ў пароду, штангі ўкручваюцца паслядоўна адзін у аднаго. Так да таго часу, пакуль не будзе дасягнута праектная даўжыня свідравіны.

Звярніце ўвагу! Асноўная задача дадзенай стадыі работ - прасвідраваць свідравіну сапраўды па траекторыі, пэўнай праектам. Адхіленні ад яе недапушчальныя.

1. Падобнае бурэнне называюць яшчэ накіраваным. Яго ходам магчыма проста і лёгка кіраваць. Кантралюецца працэс работ дзякуючы ўманціравана ў буравую галоўку датчыку, які пасылае сігналы асабліваму лакатары.
2. Калі на маніторы з'яўляюцца дадзеныя аб адхіленні штангі ад праектнага курсу, аператар некалькімі рухамі вяртае яе на патрэбную траекторыю.
3. Бо пры выкарыстанні ГНБ пласты грунта і парод руйнуюцца, для стрымання абвалаў, абвальвання свідравіны і магчымага выхаду абсталявання са строю, сценкі канала умацоўваюцца. Для гэтага выкарыстоўваецца спецыяльны свідравой раствор (бентаніт).

пашырэнне канала

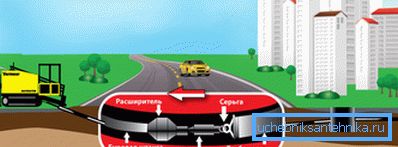

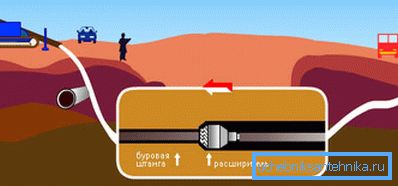

1. Далей пілотная свідравіна пашыраецца да патрэбных памераў. Для гэтага выкарыстоўваюцца пашыральнікі.
2. Інструмент працягваецца з выхаднога канца канала да яго пачатку. У ходзе аперацыі ён круціцца вакол сваёй восі і зразае пароду, тым самым павялічваючы дыяметр свідравіны.
3. З тым, каб можна было без праблем працягнуць праз шчыліну трубы, памер канала павінен на 35/50 адсоткаў перавышаць іх дыяметр.
4. Калі мяркуецца мантаваць трубаправод вялікага дыяметра, свідравіну пашыраюць, паслядоўна працягваючы скрозь яе 2/3 пашыральніка. Перасек кожнага з іх больш за папярэдні. У асобных выпадках для гэтага выкарыстоўваецца калибратор.

пракладка трубаправода

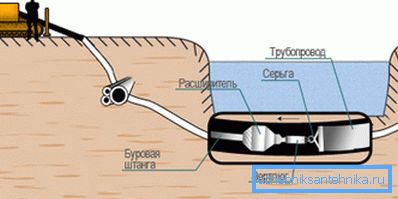

1. Бурыльныя ўстаноўкі выкарыстоўваюцца не толькі для стварэння гарызантальных свідравін, але і для кладкі трубаправода спосабам працягвання.
2. З адваротнага боку канала па кірунку да машыны зноў працягваецца пашыральны інструмент. На дадзеным этапе, на ім фіксуецца бізун трубы, а таксама захоп для яе працяжкі.
3. Перамяшчаючыся ў бок свідравальнай устаноўкі, пашыральнік цягне за сабой трубу дакладна па канале.
4. За працэсам назірае аператар. Ад сочыць за лікам выбраных з свідравіны бурыльныя штангаў. Гэта дае магчымасць атрымліваць інфармацыю пра протяжке труб па канале.

заключны этап

1. Калі закрытая кладка труб завершана, спецыялісты правяраюць якаснымі створанай сеткі, звяраюць вынік з праектнай дакументацыяй і здаюць аб'ект заказчыку.
2. Перадае гатовы трубаправод рабочая інжынерная група. Спецыялісты ўручаюць замоўцу ўсю неабходную дакументацыю. Яна гарантуе і ажыццяўленне тэхнічнага абслугоўвання аб'екта.

Звярніце ўвагу! Тэхнічныя дакументы на змантаваны трубаправод павінны абавязкова ўключаць у сябе падрабязны план падземнай інжынернай сеткі, з яе прывязкай да мясцовасці. Яна патрэбна і ў тым ліку, калі ажыццяўляецца бестраншейная замена труб.

выснову

Бестраншейная пракладка труб метадам ГНБ з'яўляецца сучасным і высокатэхналагічным спосабам. Ён дазваляе мантаваць інжынерныя сеткі вельмі хутка, пры гэтым затрачваючы параўнальна няшмат фінансавых сродкаў (см.также артыкул Пракладка каналізацыйных труб у хаце: пакрокавае кіраўніцтва па ўладкаванні сістэмы сцёкаў).

Відэа ў гэтым артыкуле дасць вам магчымасць азнаёміцца ​​з дадатковай інфармацыяй.
