Бетонныя трубы - віды, характарыстыка і выкарыстанне

Мы настолькі прывыклі рознага кшталту аб'ектаў па баках дарог і ў горадзе, што часам проста іх не заўважаем. Сёння ў артыкуле пагаворым аб каналізацыйнай сістэме, часта якая выкарыстоўвае для адводу розных сцёкаў бетонныя трубы б у ці новыя. У дадзеным выпадку гаворка пойдзе аб дарожным варыянце і раструбном выглядзе.

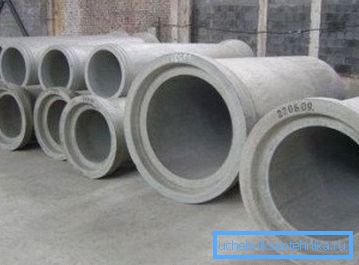

Безнапорныя трубы рознага выкарыстання

дарожныя

Дадзены тып ЖБВ прызначаны для кладкі аўтамабільных і ж / д пакрыццяў, таму яны і атрымалі сваю назву. Калі браць пад увагу класіфікацыю, такія трубы адносяць да безнапорным канструкцый.

З іх дапамогай ўдаецца ствараць:

  • каналізацыйныя водаадводы;
  • Ліўнестока;
  • падземныя калектары;
  • адводы вытворчых неагрэсіўныя вадкасцяў.

Ўласцівасці і вытворчасць

У сувязі з цяжкімі ўмовамі эксплуатацыі бетонныя дарожныя трубы пад пакрыццём павінны мець:

  1. Стойкасць да дэфармацый, адукацыі расколін і выгінання;
  2. Ўстойлівасць да грунтавай і атмасфернай вільгаці;
  3. Высокую ўдзельную трываласць:
    • у адрозненне ад іншых падобных безнапорных трубавых канструкцый яна ўзмоцнена. Тым самым ім ўдаецца вытрымліваць нагрузкі рознага аўтатранспарту, таварных цягнікоў і пасажырскіх вагонаў;
    • для гэтага ўжываюць армаванне труб дротам з высокатрывалай сталі марак Вр-II і В-II;
    • ў вытворчасці вырабаў ўжываюць цяжкі бетон.

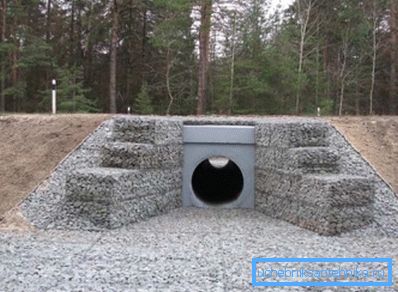

    На фота - водопропускных вырабы з бетону пад дарожным палатном

    Савет: чым драбней зярністасць ўжываюцца бетонаў, тым удаецца больш дакладней атрымаць геаметрычныя памеры вырабаў і гладкую паверхню. Гэты параметр прадухіляе заиливание ўнутранай паверхні трубы.

    Палепшыць марозаўстойлівасць і вадаўстойлівасць вырабаў дапамагае вібрапрэсавання, дзякуючы якому выдаляюцца паветраныя пары. Паміж дадзенымі параметрамі ёсць прамая залежнасць, заснаваная на тым, што чым менш матэрыял будзе прамакаецца вільгаццю, тым менш будзе ўзровень микроразрушений яго паверхні пры замярзанні.

    Вага дарожных бетонных труб значны, што забяспечвае іх ўстойлівасць да сіл выштурхоўвання пры паводках і марознага Пучэня. Дзякуючы гэтым характарыстыкам вырабы магчыма ўсталёўваць на глыбіні.

    Кладка бетоннага каналізацыйнага калектара

    Не апошнюю ролю адыгрывае і таўшчыня сцен, якая забяспечвае іх зносаўстойлівасць. Гэта дае магчымасць эксплуатаваць канструкцыі больш за сто гадоў.

    класы Існуе чатыры групы, размеркаваныя па максімальнай глыбіні залажэння (або вышынёй насыпы) і ўзроўню трываласці, да 5, 10, 15 і 20 м.Два апошніх параметру адрозніваюцца узмоцненым армаваннем.
    Маркіроўка і памеры
    1. Трубы водопропускных, якія прымяняюцца ў дарожным будаўніцтве, пазначаюць «ТВ».
    2. Першыя дзве лічбы маркіроўкі паказваюць на памеры (у см - даўжыня і ў дм - унутраны дыяметр), а апошняя на клас. Да прыкладу, ТБ 200.70-4 расшыфроўваецца наступным чынам:
      • безнапорныя труба дарожная водопропускных даўжынёй 2000 мм;
      • ўнутраны O700 мм;
      • выкарыстоўваецца ў насыпах вышынёй да 20 м (чацвёрты клас).

      Звычайна даўжыня вырабаў размешчана ў дыяпазоне 2500-5000 мм, а ўнутраны O500-2000 мм.

      Кошт труб, якія выкарыстоўваюцца ў дарожным будаўніцтве, наўпрост залежыць ад іх трывальных характарыстык і якасці вырабу - кошт ЖБВ будзе вышэй, чым вышэй іх памеры і трываласць. Пры выбары аптымальных суадносін варта браць пад увагу мінімальную праектную трываласць.

      выкарыстанне

      1. У дарожным будаўніцтве безнапорныя трубы ўжываюць для ўзвядзення насыпаў.
      2. З іх робяць вадасцёкі пад аўтамабільнымі трасамі і ж / д палотнамі.
      3. Праводзяць з іх дапамогай пракладку дарог над невялікімі ручаямі, рэчкамі, каналамі і па-над яраў.
      4. У камунальнай гаспадарцы іх ужываюць для мікратунэлявання.
      5. У населеных пунктах майструюць тунэлі для кабельных сетак, цеплатрас, падачы вады і адводу сцёкаў.

      Рада: пракладка падземных тунэляў ў будучыні палягчае эксплуатацыйныя агляды і рамонты.

      Выснову гарадскіх каналізацыйных сцёкаў

      Раструбные

      Адзін з відаў труб з бетону - раструбные, добра зарэкамендавалі сябе ў будаўнічых працах. З іх дапамогай ўдаецца пракладваць падземныя трубаправоды для сцёкавых вод рознага прызначэння.

      Адрозніваюцца яны тым, што ў камплекце з імі ідуць спецыяльныя гумовыя кальца, служачыя ушчыльненнем падчас іх стыкоўкі. Дзякуючы ім істотна зніжаецца працаёмкасць і сабекошт мантажу.

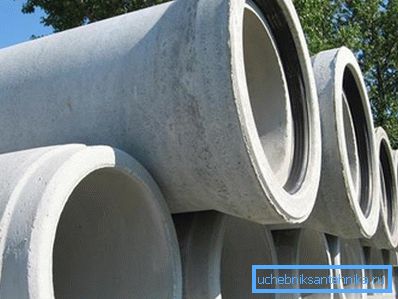

      Гумовы ўшчыльняльнік стыку забяспечвае герметычнасць злучэння

      Яны даюць магчымасць правесці яе якасна і за кароткі час. Акрамя таго, вы будзеце упэўненым, што трубаправод будзе герметычным і надзейным.

      Прамысловасць прапануе два варыянты дадзеных вырабаў, якія ніжэй разгледзім падрабязней:

      напорныя
      1. Прымяняюцца для збудаванні напорных падземных трубаправодаў.
      2. Яны могуць быць не толькі раструбными, але і цыліндрычнымі.
      3. Інструкцыя дазваляе вырабляць прапампоўку па іх неагрэсіўныя вадкасць тэмпературай да 400? С.
      4. Сячэнне - круглае.
      5. Метад злучэння - ўсутыч, ушчыльненнем служыць гумовае кольца.
      6. Абрэвіятура - ТН. Пры аснашчэнні вырабы стрыжнем з палімера - ТНП, з сталі - ТНС.
      безнапорныя
      1. Для вытворчасці выкарыстоўваецца бетон класа В25.
      2. У камплекце ёсць гумовыя ўшчыльняючымі кольцамі.
      3. Дыяметр - 400-1600 мм.
      4. Прымяняюцца для пракладкі падземных самацёчная калектараў ў шырокім спектры гаспадарання і прамысловасці.

      Іх дазваляецца выкарыстоўваць для транспартавання агрэсіўных вадкасцяў, аднак пры гэтым трывальныя паказчыкі вырабаў павінны быць на вельмі высокім узроўні.

      Раструбные трубы маюць абрэвіятуру ТБР - іх адзін канец некалькі пашыраны. Спалучэнне з іншай трубой адбываецца за кошт яго.

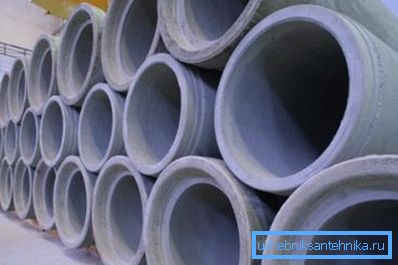

      Раструб з аднаго боку - асноўнае адрозненне такіх труб

      Рада: мантаж лепш за ўсё весці з дапамогай будаўнічай тэхнікі, так як вага вырабаў значны і сваімі рукамі гэта зрабіць не атрымаецца.

      Перавагі, віды і выкарыстанне

      Дадзеныя вырабы адрозніваюцца:

      • трываласцю;
      • марозаўстойлівасцю;
      • высокай устойлівасцю да карозіі;
      • здольнасцю заставацца гладкімі не менш за паўстагоддзя.

      Глыбіня пракладання або засыпанне грунтам - да 2, 4 ці 6 м.

      Адрозніваюць 4 віды такіх вырабаў паводле Даста, усе яны цыліндрычныя і адрозніваюцца спосабам стыкавання:

      • Т-ўшчыльнены герметыкам;
      • ТБ - ўшчыльнены гумовымі кольцамі, на канцы ёсць ўпарты борцік;
      • МС - паверхня стыку ступеністая;
      • ТФП- маецца падэшва для спалучэння ў галіне стыкаў.
      Бетонныя вырабы маркі ТС

      Свой аўтарытэт вырабы зарабілі на працягу доўгіх гадоў, таму без іх цяжка ўявіць:

      • падземныя трубаправоды, неподверженные вадзяніку ціску знутры;
      • сістэмы ліўневых каналізацыйных сцёкаў і адводу працэсаў жыццядзейнасці чалавека на працы і ў побыце;
      • дарожнае будаўніцтва;
      • вадасцёкі рознай канструкцыі;
      • ліўневую каналізацыю;
      • меліярацыйныя работы;
      • прылада інжынерна-тэхнічных камунікацый, якія праходзяць пад аўтатрасай або ж / д шляхамі.

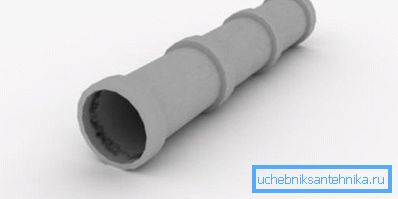

      Бетонны калектар з раструбных труб

      выснову

      У дадзеным артыкуле былі разгледжаны бетонныя трубы, якія выкарыстоўваюцца ў розных галінах, у прыватнасці, дарожныя і раструбные. Першыя, дзякуючы сваёй спецыфіцы, з'яўляюцца узмоцненым варыянтам стандартных вырабаў, што дае ім магчымасць супрацьстаяць павышаным нагрузак.

      Другія больш выкарыстоўваюцца ў общехозяйской дзейнасці. Абодва варыянту маюць масу добрых якасцяў, адзін з якіх даўгавечнасць. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
