Чыгунная вадаправодная труба па дасце 9583 75: нарматыўныя

Чыгунныя трубы, як правіла, устойліва асацыююцца з каналізацыяй. Нешматлікім вядома, што яны больш за два стагоддзі масава прымяняюцца для пракладкі магістраляў водазабеспячэння. У гэтым матэрыяле мы вывучым асаблівасці чыгунных вадаправодаў, патрабаванні ДАСТ да іх, якія ўжываюцца спосабы мантажу і рамонту.

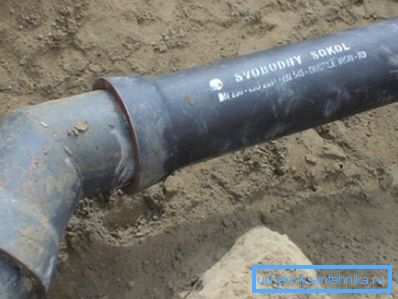

Ўчастак чыгуннай магістралі водазабеспячэння.

Чыгун або сталь

Тыя, хто быў у падвалах Петергофа, напэўна звярнуў увагу на масіўныя трубы, якія забяспечваюць вадой яго знакамітыя фантаны. Гэта адзін з найстарэйшых функцыянуюць да нашага часу чыгунных вадаправодаў. Ён будаваўся на стагоддзі; пры гэтым будаўнікі царскай рэзідэнцыі, прама скажам, не асабліва лічыліся з выдаткамі.

У другой палове мінулага стагоддзя на першае месца выйшла эканамічная мэтазгоднасць. На самай справе, навошта будаваць вадаправод з паўтаравекавы рэсурсам, калі ўжо праз 40 гадоў раён горада будзе пашырацца і перабудоўвацца з пракладкай новых магістраляў?

Менавіта тады атрымалі масавае распаўсюджванне сталёвыя магістральныя вадаправоды - параўнальна танныя і, галоўнае, куды больш тэхналагічныя ў плане мантажу.

Рада: электразварка і вонкавая гідраізаляцыя бітумам выконваюцца куды хутчэй, чым ручная чаканка з заліваннем раструба.

Наступствы эканоміі цалкам прадказальныя і адчуваюцца да гэтага часу:

  • Рэсурс выкладзенай у грунт трубы, нягледзячы на ​​гідраізаляцыйныя мерапрыемствы, рэдка перавышае 30-40 гадоў. Па сканчэнні гэтага часу шматлікія свіршчы ў ёй робяць аб'ём страт пітной вады непрымальным.

Дзіўна, што, па падліках мясцовых уладаў, у Севастопалі, горадзе, дзе жыве аўтар артыкула, за кошт зносу сеткі водазабеспячэння губляецца 40% вады.

  • Мала таго: сталёвая труба актыўна абрастае знутры вапнавымі адкладамі і іржой. За пару дзесяткаў гадоў прасвет можа знізіцца ў 3 - 4 разы з адпаведным падзеннем напору і праходнасці.

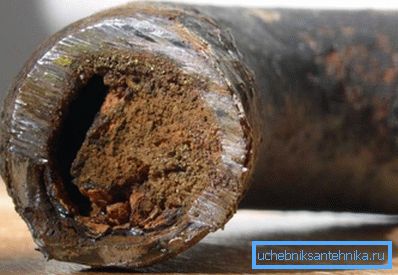

Так выглядае ўсярэдзіне стары сталёвы вадаправод.

А як на гэтым маркотным фоне выглядае чыгун?

  • Пры належным якасці знешняй гідраізаляцыі рэальны тэрмін службы выкладзенай у грунт трубы складае не менш стагоддзя.
  • Трубаправод практычна не зарастае знутры.

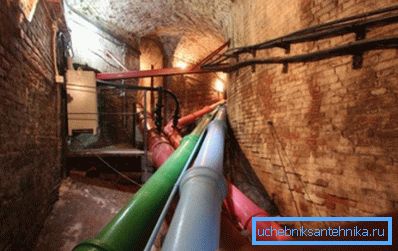

Чыгунны вадаправод у падвалах Петергофа.

Адзіная праблема чыгуннага вадаправода - вялікая адчувальнасць да зрухаў грунта: там, дзе сталёвая труба злёгку дэфармуецца, чыгунная лопне.

стандарт

Дзеючы дагэтуль стандарт на вадаправодныя трубы з шэрага чыгуну быў уведзены ў дзеянне ў 1977 годзе; апошнія змены ўнесены ў тэкст зусім нядаўна, у 2011. Такім чынам, якімі павінны быць чыгунныя трубы для вадаправода па Дасце 9583-95?

памеры

Стандартам прадугледжаны чыгунныя вадаправодныя трубы трох класаў па таўшчыні сценак - ЛА, А і Б.

Умоўны праход, мм Таўшчыня сценкі, мм
ЛА А Б
65 6,7 7,4 8,0
80 7,2 7,9 8,6
100 7,5 8,3 9,0
125 7,9 8,7 9,5
150 8,3 9,2 10,0
200 9,2 10,1 11,0
250 10,0 11,0 12,0
300 10,8 11,9 13,0
350 11,7 12,8 14,0
400 12,5 13,8 15,0
500 14,2 15,6 17,0
600 15,8 17,4 19,0
700 17,5 19,3 21,0
800 19,2 21,1 23,0
900 20,6 22,3 25,0
1000 22,5 24,8 27,0

Маса пагоннага метра трубы вар'іруецца ад 11,3 кг (65 мм, клас ЛА) да 627 кг (1000 мм, клас Б). Стандартам прадугледжана вытворчасць раструбных труб мернай даўжыні (2; 3; 4; 5; 6; 7; 8; 9 і 10 метраў) і немерной даўжыні ад 2 да 10,5 м.

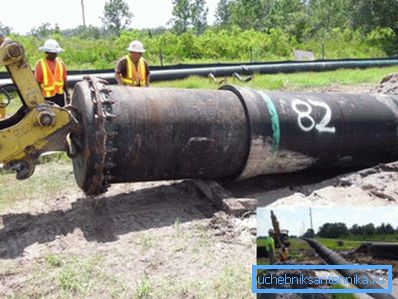

Пры вялікіх дыяметрах мантаж патрабуе прыцягнення цяжкай тэхнікі.

патрабаванні

Пераход цыліндру ў раструб можа быць выкананы з ухілам або ў форме ўступа.

Памеры чыгунных труб для вадаправода могуць адрознівацца ад намінальных ў наступных межах:

  • Даўжыня мернай трубы - + -20.
  • Таўшчыня сценкі - -1 + 0,5.
  • Вонкавы дыяметр (да 300 мм) - + - (4,5 + 0,0015D).
  • Вонкавы дыяметр (звыш 300 мм) - + (4,0 + 0,0015D) - (5,0 + -0,0015D).
  • Унутраны дыяметр у раструбе - + (2,5 + 0,002 D) - (1,5 + 0,002D).

Звярніце ўвагу: за D пры разліку дапушчальных адхіленняў бярэцца намінальны дыяметр.

Овальность не можа выводзіць трубу за нармаваныя адхіленні ад намінальнага размера.Отклонение рэальнай масы трубы ад разліковай не можа перавышаць пяці адсоткаў. Трубы праходзяць гідраўлічныя выпрабаванні ціскам, якое вызначаецца іх класам і намінальным памерам.

ДК Ціск выпрабаванняў, кгс / см2
клас Б клас А клас ЛА
300 і менш 40 35 25
300 - 600 35 30 20
больш за 600 30 25 20

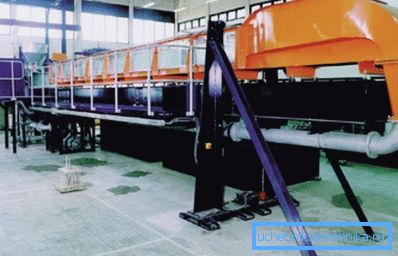

Стэнд для гідраўлічных выпрабаванняў.

Заўважце: працоўны ціск у магістралях водазабеспячэння звычайна не перавышае 3-4 атмасфер. Да 8-10 кгс / см2 яно можа павышацца толькі пасля падпампоўкі, у межах інжынернай сістэмы дома або невялікага мікрараёна.

Тарэц трубы, супрацьлеглы раструб, павінен быць абрэзаны перпендыкулярна яе восі з адхіленнем не больш за 0,5 градуса.

Знутры і звонку вырабы пакрываюцца ахоўным нетоксичным матэрыялам. Пры гэтым пакрыццё не павінна перашкаджаць герметызацыі стыкавага злучэння, адслойвацца і размягчаться пры тэмпературы аж да +60 С.

Важна: па патрабаванні заказчыка элементы трубаправода могуць пастаўляцца без пакрыцця.

Мантаж і рамонт

Як зачеканить вадаправодную чыгунную трубу пры мантажы? Ці падлягаюць рамонце расколіны і сколы раструб?

Асноўная стадыя герметызацыі трубнага раструба - яго ўшчыльненне каболкой, промасленным арганічным валакном. Паляць ўкладаецца ў отцентровать раструбное злучэнне максімальна шчыльна, пасля чаго дадаткова ўшчыльняецца ўручную з дапамогай чаканкі і малатка.

Стык мала герметызаваць: каболку трэба абараніць ад біялагічнай раскладання, механічных пашкоджанняў і іншых нягод.

Як гэта робіцца?

  • Звычайным цэментам маркі 400. Водна-цэментная сумесь, прыгатаваная ў суадносінах 1: 9, максімальна шчыльна забіваецца ў раструб і ўшчыльняецца чаканкай да таго часу, пакуль яна не пачне адскокваць ад цэментнай коркі. Затым раструб ахінаюць мокрай рыззём на тэрмін да сутак.

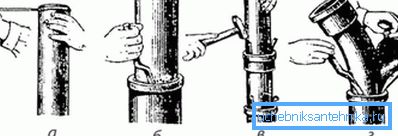

Чаканка з заладкай цэментавым растворам.
  • азбестацементавай сумессю, прыгатаванай у прапорцыі 1: 2 з наступным даданнем 10 - 12 аб'ёмных адсоткаў вады. Яна ўшчыльняецца аналагічна цэменту; валакна азбесту перашкаджаюць узнікненню расколін.

Важна: з такім жа поспехам можна выкарыстоўваць фібры - сечаныя шкловалакно.

  • пашыраецца цэментам. У адрозненне ад звычайнага, ён не патрабуе ўшчыльнення.
  • Расплавам серы з дадаткам 10 - 15% молатага кааліну. Па зразумелых прычынах заліць можна толькі вертыкальны або нахільны раструб; як правіла, шэрай зборкі герметызуюцца ў завадскіх умовах.
  • расплавам свінцу.
  • Нарэшце, свінец можа быць выкарыстаны для чаканкі па-над каболки. Тонкі пруток з мяккага металу шчыльна запаўняе пазу, надзейна абараняючы арганічнае валакно.

Важна: свінец і яго злучэння таксічныя. Азбеставае валакно і фібра таксама не так каб карысныя для органаў дыхання. Адсюль - відавочная інструкцыя: пры выкананні адпаведных работ сваімі рукамі не варта забываць пра сродкі індывідуальнай абароны.

Рамонт чыгунных труб вадаправода магчымы толькі пры нязначных папярочных або падоўжных расколінах на выдаленні ад раструба: у гэтым выпадку на ўчастак трубаправода накладваецца зборны чыгунны або сталёвы хамут з ​​гумовай пракладкай. У іншых выпадках (сколы раструб, падоўжныя расколіны значнай працягласці) ўчастак трубаправода замяняецца.

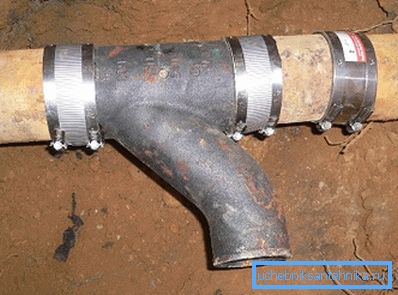

Замена фасонины у чыгунным вадаправодзе.

альтэрнатывы

ВЧШГ

першае знаёмства

Пад гэтым скарачэннем хаваецца так званы высокатрывалы чыгун з шаровідные графітам.

Каб растлумачыць сэнс тэрміна, трэба ненадоўга паглыбіцца ў нетры фізікі.

  • Усе асноўныя адрозненні чыгуну ад сталі - далікатнасць, нізкая пластычнасць і высокая ўстойлівасць да карозіі - вызначаюцца наяўнасцю ў ім адной з формаў вугляроду - графіту.
  • Звычайны графіт мае выгляд мініяцюрных плоскіх лускавінак. Аднак пры рэкрышталізацыі, якая адбываецца пры увядзенні ў расплаў шэрага чыгуну некаторых прысадак (у прыватнасці, магнію і яго злучэнняў), ён змяняе форму на асьвятляльнага.
  • Пры гэтым фізічныя ўласцівасці металу істотна мяняюцца: ён набывае глейкасць, пластычнасць і ўстойлівасць да ударных нагрузак, захоўваючы каразійную стойкасць.

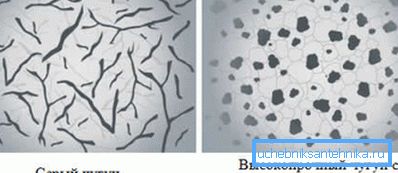

Структурныя змены ў ВЧШГ.

Што асабліва прыемна - цана тоны матэрыялу пры трансфармацыі мяняецца нязначна. Сумарная доля прысадак, якія выклікаюць рэкрышталізацыі вугляроду, не перавышае 0,08% ад масы чыгуну.

Раструбные вадаправодныя трубы з ВЧШГ на сёння з'яўляюцца асноўнай альтэрнатыўнай шэраму чыгуну.

  • Трываласцю на сціск і выгіб яны пераўзыходзяць чыгунныя, не кажучы ўжо пра ўсіх відах палімерных труб. Адпаведна, у трубы ВЧШГ магістралі водазабеспячэння можна пракладаць пад ажыўленымі аўтатрасамі і на нестабільных грунтах. Яны валодаюць усімі якасцямі сталёвых, акрамя іх ахілесавай пяты - нізкай ўстойлівасці да карозіі.
  • Праблема працаёмкай і нетехнологичной чаканкі раструб цалкам вырашана. Замест чаканкі выкарыстоўваюцца раструбы з колцавымі гумовымі ўшчыльняльнікамі. Зразумела, пры значных памерах труб зборка раструбам на ўвазе выкарыстанне цяжкай тэхнікі; аднак маса гэтых труб у любым выпадку не дасць мантаваць трубаправод ўручную.

Звярніце ўвагу! Выкарыстанне гумовых ўшчыльняльнікаў робіць дапушчальнай нязначную дэфармацыю раструбного злучэння (змяненне узаемнага размяшчэння труб) без парушэння герметычнасці.

На злучэннях дапушчальныя невялікія зрушэнні і выгібы.

нарматыўная дакументацыя

Вытворчасць элементаў напорных трубаправодаў з ВЧШГ рэгламентуе асобны стандарт - ДАСТ Р ІСО 2531-2008.

Вылучым яго ключавыя моманты.

  1. Згодна з дакументам, трубы і фасонныя часткі могуць мець намінальныя памеры ад 40 да 2600 міліметраў, што дазваляе выкарыстоўваць ВЧШГ для стварэння магістраляў, тым, што кормяць цэлыя гарады.
  2. Склад металу, згодна з ДАСТ, не павінен аказваць шкоднага ўплыву на склад вады.
  3. Даўжыня труб рэгламентуецца стандартам у залежнасці ад іх намінальнага дыяметра:
DN, мм Даўжыня, м
40, 50 3,0
60 - 600 4,0; 5,0; 5,5; 6,0; 9,0
700, 800 4,0; 5,5; 6,0; 7,0; 9,0
900 - 2600 4,0; 5,0; 5,5; 6,0; 7,0; 8,15; 9,0

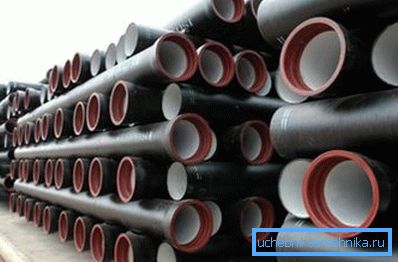

Трубы ВЧШГ на складзе.

Максімальная дапушчальная крывізна складае не больш чым 0,125% ад даўжыні трубы.

У якасці вонкавага пакрыцця трубаправода ў залежнасці ад умоў эксплуатацыі могуць выкарыстоўвацца:

  • Металічны цынк.
  • Цынкавая фарба (цынкавы парашок ў палімерным злучным).
  • Поліэтылен.
  • Паліурэтана.
  • Фиброцемент.
  • Клейкая палімерная стужка.
  • Эпаксідная смала.
  • Бітумная масціка або фарба.

Для ўнутранай абароны труб і фасонины дапушчальна прымяненне:

  • Цэментных раствораў (портландцемента, шлакопортландцемента і глиноземистого цэменту).
  • Поліэтылену.
  • Паліурэтана.
  • Эпаксіднай смалы.
  • Бітумнай фарбы (масцікі).

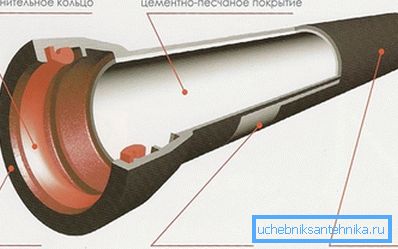

Адзін з варыянтаў выканання ўнутранай і знешняй абароны.

У маркіроўцы элементаў трубаправодаў павінны паказвацца:

  • Вытворца (назва ці таварны знак).
  • Год вырабу.
  • Указанне на матэрыял (ВЧШГ).
  • Намінальны памер.
  • Стандарт, па якім выраблена выраб.

поліэтылен

Поліэтыленавыя напорныя трубы - асноўная альтэрнатыва чыгунную вадаправода на сённяшні дзень.

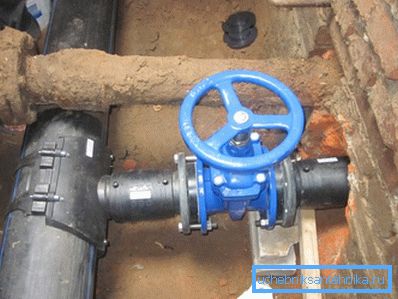

Поліэтыленавы магістральны вадаправод.

Дэталёвае знаёмства з імі відавочна выходзіць за рамкі тэматыкі нашага матэрыялу, таму нададзім увагу толькі іх ключавым уласцівасцях.

  • Тэрмін службы поліэтылену ацэньваецца вытворцамі туманным 50+ гадоў. На практыцы можна лічыць гэты матэрыял амаль вечным.
  • Адкладаў на сценках, якія зніжаюць прасвет трубы, не можа быць у прынцыпе. Гладкая паверхня палімера з вельмі нізкімі адгезивными якасцямі проста не дасць засмечваючы сфармавацца.
  • Усё злучэнні выконваюцца стыковой зваркай. Трываласць стыку складае не менш за 80% трываласці суцэльнай трубы.
На фота захаваны працэс зваркі стыку.

Адзіная прэтэнзія да поліэтылене, якая дазваляе чыгунным трубах па гэты дзень заставацца на рынку - высокая пластычнасць і, як следства, вельмі ўмераная кальцавая калянасць. Поліэтыленавы магістральны трубаправод можна пракладаць ў дэфармуецца грунце толькі з абаронай жалезабетонных жолабам.

заключэнне

Будзем лічыць наша знаёмства з класічнымі і сучаснымі рашэннямі для пракладкі магістральных вадаправодаў адбыліся. Як заўсёды, відэа ў гэтым артыкуле прапануе дадатковыя матэрыялы. Поспехаў!
