Чыгунныя каналізацыйныя трубы: як абраць патрэбны матэрыял

Чыгун даўно вядомы ў якасці выдатнага матэрыялу для вырабу каналізацыйных трубаправодаў. Такія сістэмы транспарціроўкі сцёкавых вод адрозніваюцца падвышанай надзейнасцю, трываласцю і якасцю. Менавіта таму чыгунныя каналізацыйныя трубы па Дасце 6942-98 і сёння шырока выкарыстоўваюцца ў будаўніцтве як індывідуальных жылля, так і розных адміністрацыйных будынкаў.

Разнавіднасці чыгунных труб

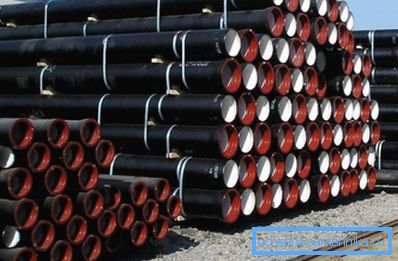

напорныя безраструбные

Гэты выгляд матэрыялу, які выкарыстоўваецца для будаўніцтва трубаправодаў рознага прызначэння, вядомы спецыялістам пад пазначэннем ВЧШГ: высокатрывалы чыгун, дапоўнены шаровідные графітам.

Пры яго вытворчасці выкарыстоўваецца магній, які надае трубах дадатковыя ўласцівасці:

• трываласць;
• пластычнасць.

Тэрмін службы чыгунных каналізацыйных труб, вырабленых па разгляданай тэхналогіі, вельмі доўгі. У іх практычна выключана з'яўленне расколін. Ўласцівасці такога чыгуна падобна высокавугляродзістага сталі.

Пералічоны яшчэ некалькі пераваг труб ВЧШГ:

• эластычнасць;
• трываласць на выгіб;
• ўдаратрываласць;
• ўстойлівасць да карозіі;
• прыстасоўвальнасць да існуючых кліматычных умоў.

Дыяметр чыгунных каналізацыйных труб залежыць ад сферы іх прымянення.

Найбольш часта з гэтага матэрыялу будуецца:

1. Каналізацыя. Трубы ВЧШГ выкарыстоўваюцца для канструявання каналізацыйных сетак вялікіх прамысловых прадпрыемстваў і шматпавярховых дамоў.
2. вадаправод. Інструкцыя па праектаванні і мантажы гэтых сістэм таксама прадугледжвае прымяненне напорных чыгунных труб, якія адрозніваюцца надзейнасцю і даўгавечнасцю.
3. магістральныя трубаправоды. Найбольш важныя адрэзкі сетак, якія транспартуюць вадкасць пад ціскам, будуюцца з чыгунных труб, якія вытрымліваюць ўнутранае ціск, якое перавышае 1,8 Мпа.
4. свідравыя працы. Для асадцы свідравіны і іншых тэхнічных патрэб могуць прымяняцца трубы ВЧШГ.
5. Нафтаправоды і газатранспартныя сістэмы.

  Звярніце ўвагу! Кошт разгледжанай разнавіднасці дэталяў дастаткова высокая і яны практычна не ўжываюцца для ўладкавання індывідуальнай каналізацыі сваімі рукамі. Акрамя таго, вырабы вельмі масіўныя і валодаюць залішняй трываласцю.

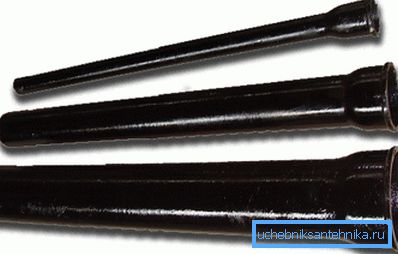

безнапорныя раструбные

Трубы маркіруюцца абрэвіятурай ЧК (чыгунная каналізацыйная) і як вынікае з назвы, шырока ўжываецца менавіта для ўладкавання сістэм адводу выкарыстанай вады. Графіт, які ўключаны ў склад чыгуну, мае не круглую, а асьвятляльнага форму.

Чыгунная каналізацыйная труба - 100, 150 або 50 мм - заўсёды мае раструб, які палягчае іх мантаж. Гэты канструктыўны элемент ўяўляе сабой пашырэнне, куды ўваходзіць гладкі канец папярэдняга адрэзка трубы ці фасоннай дэталі.

Асноўная сфера прымянення - мантаж каналізацыйных сістэм невялікіх прамысловых аб'ектаў альбо жылых будынкаў. Галоўнае, каб трубы не адчувалі падвышаных нагрузак падчас эксплуатацыі.

Савет! Менавіта гэтыя дэталі можна ўжываць для ўладкавання каналізацыі ў загараднай хаце. Надзейнасць і працягласць эксплуатацыі гарантавана.

Іх труб ЧК можна мантаваць камбінаваныя сістэмы, некаторыя часткі якіх сканструяваныя з пластыка. Для стыкоўкі прымяняюцца ўшчыльняльныя гумовыя абшэўкі. Асабліва добра падыходзіць каналізацыйная чыгунная труба 110 мм, якая можа быць уключаны ў наяўную сетку без дапамогі спецыяльных перахаднікоў (ДАСТ на ПВХ-трубы прадугледжвае памеры 50 і 110 мм).

У любым выпадку асаблівасці злучэння дазваляюць у выпадку неабходнасці разбіраць і зноў збіраць зліўныя сеткі без прымянення зварачнага абсталявання.

асаблівасці мантажу

Злучэнне чыгунных вырабаў

Як ужо згадвалася вышэй, злучэнне ў большасці выпадкаў ажыццяўляецца з дапамогай раструб. Неабходна правільна падабраць памеры каналізацыйных чыгунных труб і, у выпадку неабходнасці, набыць дадатковыя перахаднікі і ўшчыльняльныя абшэўкі.

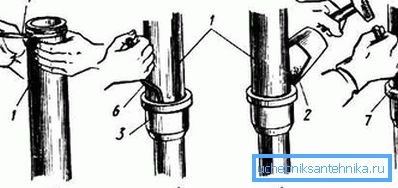

Увесь працэс мантажу нескладаны і складаецца з некалькіх паслядоўных этапаў:

1. Гладкі тарэц каналізацыйнай трубы ўстаўляецца ў раструб іншай дэталі.
2. Зазор, які ўтвараецца паміж паверхняй трубы і зрэзам раструба, варта ўшчыльніць з дапамогай пакулля. Для гэтага яе намотваюць на дэталь і забіваюць у шчыліну з дапамогай драўлянай лапаткі і малатка. Злучэнне будзе больш надзейным, калі выкарыстоўваць ўшчыльняльнік, прасякнуты бітумнай смалой.
3. У канцы лепш ужываць чыстую пакулле, так як розныя насычэнні пагоршаць счапленне з цэментавым растворам.

Звярніце ўвагу! У працэсе ўшчыльнення тарца трэба сачыць, каб пасмы не патрапілі ва ўнутранае прастору трубы, інакш у гэтым месцы магчыма адукацыю засоров.

1. Затым месца стыкоўкі апрацоўваецца будаўнічым растворам (цэмент маркі М400, змяшаны з вадой у прапорцыях 1: 9).
2. Каб сумесь не трэскалася, па-над злучэння варта пакласці вільготную анучу, якую можна прыбіраць толькі пасля набірання растворам трываласці.

У якасці альтэрнатывы мэтазгодна выкарыстоўваць спецыяльны сіліконавы герметык альбо азбестацэмент (сумесь цэменту з азбеставым валакном). У апошнім выпадку бярэцца 2 часткі цэментавага парашка, 1 частка азбесту і разводзяцца вадой да кансістэнцыі густога тэсту.

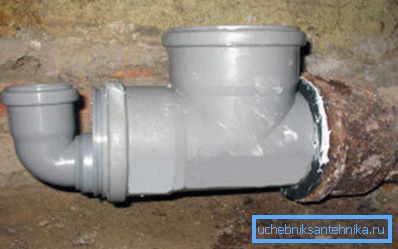

Стыкоўка з пластыкавымі дэталямі

Пры праектаванні і мантажы каналізацыйных сістэм можна стыкаваць паміж сабой часткі сістэмы, вырабленыя як з чыгуну, так і з пластыка. Калі дыяметр труб моцна адрозніваецца адзін ад аднаго, выкарыстоўваюцца перахаднікі. У адваротным выпадку досыць усталяваць гумовую абшэўку, змазаную для герметычнасці сіліконам.

Разгледзім працэс больш падрабязна:

• калі чыгунная труба была ва ўжыванні, яе ўнутраную паверхню неабходна ачысціць ад пылу і бруду, а таксама старанна адшліфаваць, пазбавіўшыся ад слядоў карозіі;
• апрацаваць ўнутранае прастору злучэння сіліконам да таго часу, пакуль апошні цалкам не запоўніць усе поры і няроўнасці чыгуну;
• вышмараваць герметыкам гумовы перахаднік і ўсталяваць яго ў чыгунную трубу;
• у гумовую дэталь устанаўліваецца гладкі канец каналізацыйнай трубы ПВХ.

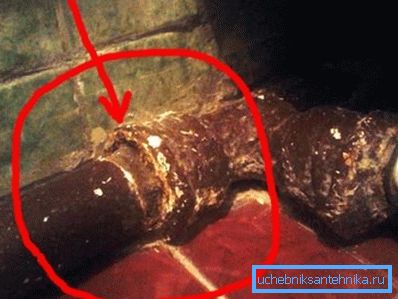

Дэмантаж чыгуннага трубаправода

Часцей за ўсё ўзнікае неабходнасць у дэмантажы каналізацыі з чыгуну з мэтай замены яе на новую, вырабленую з пластыка. Гэта вельмі працаёмкі працэс. Палегчыць яго дапаможа звычайная «балгарка».

Лепш за ўсё выдаляць трубы да раструба, які паслужыць у будучыні для сутыкоўкі сетак адзін з адным. У адваротным выпадку давядзецца асобна набываць дадатковыя дэталі, якія дапамагаюць дамагчыся герметычнасці.

Пры дэмантажы нельга карыстацца малаткамі. Чыгун вельмі далікатны: адкалоліся кавалак можа праваліцца ў трубу і стаць прычынай засора ў будучыні. Лепш надпилить невялікі ўчастак, пасля чаго, хутчэй за ўсё, чыгун трэсне без асаблівых высілкаў.

Рамонт труб з чыгуну

У працэсе эксплуатацыі каналізацыйнай сістэмы на чыгунных трубах могуць з'явіцца сколы і расколіны. Герметызаваць пашкоджаны ўчастак можна з дапамогай гумовай латы, зафіксаванай пры дапамозе хамута.

Расколіны латаюцца спецыяльнай сумессю: 1,5 часткі вокісу медзі і 1 частка ортофосфорной кіслаты змешваюць і адразу ж запаўняюць ёю папярэдне зачышчаных і абястлушчаны ўчастак. Склад застывае вельмі хутка і трымаецца досыць добра.

выснову

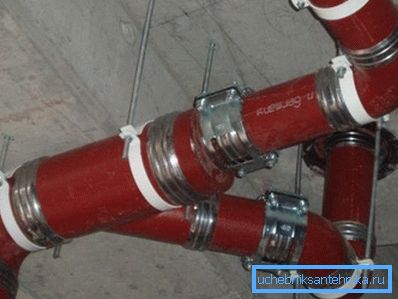

Чыгун - вельмі якасны і надзейны матэрыял для мантажу каналізацыйных сістэм. Аднак, дэталі з яго маюць вялікую вагу, у сувязі з чым пры іх кладцы і злучэнні можа спатрэбіцца выкарыстанне інжынернай тэхнікі.

Больш падрабязна пра гэта пытанне вы можаце даведацца з відэа ў гэтым артыкуле.
